204
Fahrzeugwartung
1. Die Schutzabdeckung durch
Glühlampen
Ziehen entfernen.
auswechseln
Vor dem Auswechseln von Leucht-
mitteln sicherstellen, dass alle
Außen- und Innenleuchten und die
Zündung ausgeschaltet sind.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh-
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Abblendlicht (1), äußere Lampe.
Glühlampentyp verwenden.
Fernlicht/Tagfahrlicht (2) - Leuchtmit-
Scheinwerferlampen von innen im
tel innen.
2. Die Lampenfassung aus dem
Motorraum austauschen.
Reflektorgehäuse ziehen.
Abblendlicht (1)
Lampenkontrolle
Nach dem Auswechseln einer Glüh-
lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer
Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht /
Tagfahrlicht.
Fahrzeugwartung
205
3. Die Lampe aus der Lampenfas-
Nebelscheinwerfer
sung lösen und ersetzen.
Die Leuchten im Fall einer Störung in
4. Die Lampenfassung in das
einer Werkstatt reparieren lassen.
Reflektorgehäuse einsetzen.
5. Die Schutzabdeckung anbringen.
Vordere Blinkleuchte
Fernlicht/Tagfahrlicht (2)
2. Die Lampenfassung zum Lösen
linksherum drehen und aus dem
Reflektor ziehen.
3. Die neue Lampenfassung in das
Reflektorgehäuse einsetzen.
4. Die Schutzabdeckung anbringen.
Äußere Leuchte Blinker (1).
1. Die Schutzabdeckung durch
LED-Scheinwerfer
Ziehen entfernen.
Die Scheinwerfer für Abblend- und
Fernlicht, Tagfahrlicht und Blinker
sind LED-Leuchten und können nicht
ersetzt werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
206
Fahrzeugwartung
Leuchteneinheit in der Karosserie
1. Die Schutzabdeckung durch
3. Die Lampe aus der Lampenfas-
Ziehen entfernen.
sung lösen und ersetzen.
1. Die Heckklappe öffnen und die
4. Die Lampenfassung in das
Zugangsabdeckung auf der
Reflektorgehäuse einsetzen.
betreffenden Seite entfernen.
5. Die Schutzabdeckung anbringen.
Rückleuchten
LED-Rückleuchten
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
2. Die Lampenfassung aus dem
Reflektorgehäuse ziehen.
Fahrzeugwartung
207
2. Die Leuchtenbefestigungsmutter
7. Die Leuchtmittel entfernen und
mit einem Steckschlüssel lösen.
ersetzen:
Zunächst ein Tuch unter die
Rückleuchten/Bremslicht (1)
Mutter legen um zu verhindern,
Blinker (2)
dass sie in die Flügelverkleidung
Rückfahrleuchte (3)
fällt.
8. Den Lampenträger in die Leucht-
3. Die Leuchtenbefestigungsmutter
eneinheit einsetzen. Den Stecker
manuell abschrauben und entfer-
an der Leuchteneinheit anschlie-
nen.
ßen. Die Leuchteneinheit in die
Aussparung einsetzen und die
Leuchtenbefestigungsmutter von
innen festziehen. Abdeckung
6. Die fünf Haltelaschen zusammen-
anbringen.
drücken und die Lampenfassung
aus der Leuchteneinheit entfer-
Nebelschlussleuchte
nen.
4. Die Leuchteneinheit vorsichtig
aus der Aussparung ziehen und
entfernen.
5. Das Kabel von der Halterung tren-
nen.
208
Fahrzeugwartung
1. Die Lampenfassung linksherum
Kennzeichenleuchte
Elektrische Anlage
drehen und aus dem Reflektorge-
Die Leuchten im Fall einer Störung in
häuse ziehen.
einer Werkstatt reparieren lassen.
Sicherungen
Ersatz entsprechend der Beschrif-
tung auf der defekten Sicherung
Innenleuchten
durchführen.
Die folgenden Leuchtmittel in einer
Die drei Sicherungskästen sind wie
Werkstatt ersetzen lassen:
folgend angeordnet:
●
Innenleuchte, Leseleuchten
● Motorraum
●
Laderaumleuchte
● Instrumententafel
●
Instrumententafelbeleuchtung
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch-
2. Lampe leicht nach unten drücken,
gebrannten Schmelzfaden erkenn-
linksherum drehen und aus der
bar.
Fassung ziehen.
3. Neue Lampe in die Fassung
Achtung
einsetzen und rechtsherum fest-
drehen.
Sicherung nur dann ersetzen,
4. Lampenfassung in den Reflektor
wenn die Ursache für die Störung
einsetzen und rechtsherum fest-
behoben wurde.
drehen.
Einige Funktionen können durch
Dritte Bremsleuchte
mehrere Sicherungen abgesichert
sein.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Fahrzeugwartung
209
Sicherungen können auch ohne
Nach dem Austausch durchgebrann-
Sicherungskasten im
Vorhandensein einer Funktion einge-
ter Sicherungen den Sicherungskas-
Motorraum
steckt sein.
ten schließen und einrasten lassen.
Bei nicht einwandfrei geschlossenem
Sicherungszieher
Sicherungskasten kann es zu Funk-
Ein Sicherungszieher kann sich in der
tionsstörungen kommen.
Abdeckung an der linken Seite der
Nicht elektrische Fahrzeuge
Instrumententafel befinden. Der
Abzieher hat zwei Seiten. Jede Seite
Nr.
Stromkreis
ist für jeweils einen bestimmten
Sicherungstyp ausgelegt.
1
Klimatisierungssystem
2
Bremssystem
3
Sicherungskasten (rechte Seite
der Instrumententafel)
Die Abdeckung lösen und abnehmen.
4
Bremssystem
5
Kontrolleinheit Karosserie
6
Kühlgebläse
7
Kontrolleinheit Karosserie
8
Steuergerät Motor / Kraftstoff-
pumpe
Die Sicherung mit dem Sicherungs-
zieher greifen und herausziehen.
9
NOX-Sensor / Diesel-Wasser-
Sensor
10
Motorsteuergerät
210
Fahrzeugwartung
Nr.
Stromkreis
Nr. Stromkreis
Nr.
Stromkreis
11
Motorsteuergerät
29 Scheibenwischer
13
Kontrolleinheit Karosserie /
Klimatisierungssystem
12
Diagnosestecker
31 Klimatisierungssystem
15
E-Service-Stecker
13
Kontrolleinheit Karosserie
32 Lenkrad
16
Scheinwerfer rechts
14
Batteriesensor
Elektrofahrzeug
18
Fernlicht rechts
15
Steuergerät Anhänger
Nr.
Stromkreis
19
Fernlicht links
16
Scheinwerfer rechts
1
Klimatisierungssystem
20
Steuergerät Elektrofahrzeug
17
Steuergerät Motor / NOX-
Sensor
2
Bremssystem
22
Motorraumrelais
18
Fernlicht rechts
3
Sicherungskasten (rechte Seite
23
AC/DC-Wandler / DC/DC-
der Instrumententafel)
Wandler
19
Fernlicht links
4
Bremssystem
25
Schnittstelle Hochvoltbatterie
20
Steuergerät Motor / Kraftstoff-
pumpe / Diesel-Vorwärmer
6
Kühlgebläse
26
Motorelektronik (Elektromotor
und Wechselrichter)
21
Anlasser
7
Kontrolleinheit Karosserie
27
Kontrolleinheit Karosserie
22
Automatikgetriebe
8
Ventil Klimatisierung
29
Scheibenwischer
25
Sicherungskasten (Anhänger)
9
Steuergerät Elektrofahrzeug
30
Kontrolleinheit Karosserie
27
Kontrolleinheit Karosserie
10
Steuergerät Elektrofahrzeug
(Klimakompressor)
31
Kontrolleinheit Karosserie
28
System der selektiven katalyti-
schen Reduktion
11
Steuergerät Elektrofahrzeug
32
Lenkrad
12
Diagnosestecker
Fahrzeugwartung
211
Sicherungskasten in der
Nr.
Stromkreis
Instrumententafel
11
Zentralverriegelung
Sicherungskasten an der linken
12
Diagnosesteckermodul
Seite der Instrumententafel
13
Klimatisierungssystem
14
Alarm / Opel Connect
17
Instrument
21
An-/Aus-Schalter / Diebstahlsi-
cherung
22
Regensensor/Lichtsensor/
Nicht elektrische Fahrzeuge
Kamera
Nr. Stromkreis
23
Sicherheitsgurt anlegen
1
Radar/Innenspiegel
24
Infotainment/Einparkhilfe/Rück-
3
Induktives Laden
fahrkamera
Bei Linkslenkern befindet sich der
4
Hupe
25
Airbag
Sicherungskasten hinter einer Abde-
ckung in der Instrumententafel. Abde-
5
Scheibenwaschanlage
27
Diebstahlwarnanlage
ckung an der Unterseite lösen und
6
Scheibenwaschanlage
29
Infotainment
abnehmen.
7
USB
31
Zigarettenanzünder/12-V-Zube-
hörsteckdose
8
Heckscheibenwischer
32
Lenkradheizung
10 Zentralverriegelung
212
Fahrzeugwartung
Nr. Stromkreis
Nr.
Stromkreis
Nr. Stromkreis
33 Klimatisierungssystem/Auto-
14
Alarm / Opel Connect
31 Zigarettenanzünder/12-V-Zube-
matikgetriebe
hörsteckdose
15
Elektronisches Schaltmodul /
34 Einparkhilfe/Einstellung Außen-
Steuergerät Scheinwerfer
32 Lenkradheizung
spiegel
16
Trennvorrichtung Niederspan-
33 Scheinwerfer vorn rechts
nungsnetzwerk
Elektrofahrzeug
34 Einparkhilfe/Einstellung Außen-
17
Instrument
spiegel
Nr.
Stromkreis
18
Reserviert für nachgerüstete
1
Radar/Innenspiegel
Sicherungskasten an der rechten
Ausstattung
3
Induktives Laden
Seite der Instrumententafel
19
Steuergerät Lenksäule / Fernbe-
4
Hupe
dienung am Lenkrad
5
Scheibenwaschanlage
21
An/Aus-Schalter
6
Scheibenwaschanlage
22
Regensensor/Lichtsensor/
Kamera
7
USB
23
Sicherheitsgurt anlegen
8
Heckscheibenwischer
24
Infotainment/Einparkhilfe/Rück-
10
Zentralverriegelung
fahrkamera
11
Zentralverriegelung
25
Airbag
12
Diagnosesteckermodul
27
Diebstahlwarnanlage
13
Steuergerät Klimatisierung /
29
Infotainment
Radioblende
Fahrzeugwartung
213
Bei Linkslenkern befindet sich der
Nr. Stromkreis
Wagenwerkzeug
Sicherungskasten hinter einer Abde-
ckung im Handschuhfach. Hand-
5
Elektrische Fensterbetätigung
schuhfach öffnen und Abdeckung
hinten
Fahrzeuge mit Reserverad
entfernen. Halterung entfernen.
8
Sicherungskasten (rechte Seite
Den Laderaum öffnen.
der Instrumententafel)
10 Vordersitzheizung
11 Sitzmassagefunktion
Nr. Stromkreis
Das Wagenwerkzeug befindet sich in
der Werkzeugtasche:
1
Heckscheibenheizung
● Wagenheber (1)
2
Heizbare Außenspiegel
● Radschlüssel (2)
3
Elektrische Fensterbetätigung
● Abschleppöse (3)
vorn
● Ausbauwerkzeug Radkappenab-
4
Einstellung Außenspiegel/
deckung (4)
Klappbare Spiegel
● Keil (5)
● Adapter für die Felgenschlösser
(6)
214
Fahrzeugwartung
Fahrzeuge ohne Reserverad
Räder und Reifen
Reifenbezeichnungen
Z. B. 225/55 R 18 98 V
Reifenzustand, Felgenzustand
225 : Reifenbreite in mm
55
: Querschnittsverhältnis
Über Kanten langsam und möglichst
(Reifenhöhe zu Reifenbreite)
im rechten Winkel fahren. Das Über-
in %
fahren scharfer Kanten kann zu
R
: Gürtelbauart: Radial
Reifen- und Felgenschäden führen.
RF : Bauart: RunFlat
Reifen beim Parken nicht am Bord-
18
: Felgendurchmesser in Zoll
stein einklemmen.
98
: Tragfähigkeitsindex; 98
Räder regelmäßig auf Beschädigun-
entspricht z. B. 750 kg
gen untersuchen. Bei Beschädigun-
V
: Geschwindigkeits-Kennbuch-
gen bzw. ungewöhnlichem
stabe
Verschleiß Hilfe einer Werkstatt in
Die Abschleppöse befindet sich in
Geschwindigkeits-Kennbuchstabe:
Anspruch nehmen.
einer Kiste unter der Bodenabde-
Q : bis 160 km/h
ckung im Laderaum.
S : bis 180 km/h
Winterreifen
Reifenreparaturset 3 218.
T
: bis 190 km/h
Winterreifen verbessern die Fahrsi-
H : bis 210 km/h
cherheit bei Temperaturen unter
V : bis 240 km/h
7 °C und sollten daher an allen
W : bis 270 km/h
Rädern montiert werden.
Einen für die Höchstgeschwindigkeit
Geschwindigkeitsaufkleber gemäß
Ihres Fahrzeugs geeigneten Reifen
Landesvorschrift im Blickfeld des
auswählen.
Fahrers anbringen.
Die Höchstgeschwindigkeit kann mit
Alle Reifengrößen sind für Winterrei-
Leergewicht mit Fahrer (75 kg)
fen zulässig 3 247.
zuzüglich einer Zuladung von 125 kg
erreicht werden.
Fahrzeugwartung
215
Sonderausstattungen können die
Die Reifendrucktabelle zeigt die
Höchstgeschwindigkeit des Fahr-
möglichen Reifenkombinationen
zeugs verringern.
3 247.
Die für Ihr Fahrzeug zugelassenen
Reifen mit vorgeschriebener
Reifentypen finden Sie in der EWG-
Laufrichtung
Konformitätserklärung, die mit Ihrem
Reifen mit vorgeschriebener Lauf-
Fahrzeug ausgeliefert wurde, bzw. in
richtung müssen so montiert werden,
anderen, nationalen Zulassungsun-
dass sie sich in die richtige Richtung
terlagen.
drehen. Die richtige Laufrichtung ist
Den richtigen Reifendruckwert
an einem Symbol (z. B. einem Pfeil)
anhand der folgenden Schritte ermit-
an der Reifenflanke erkennbar.
teln:
Das Reifendruck-Informationsschild
1. Motoridentifikationsnummer
Reifendruck
gibt die Reifendrücke für die Original-
ermitteln.
reifen an.
Reifendruck mindestens alle
Motordaten 3 244.
Die Reifendruckangaben beziehen
14 Tage und vor jeder größeren Fahrt
2. Entsprechenden Reifen ermitteln.
sich auf kalte Reifen. Gültig für
bei kalten Reifen kontrollieren. Reser-
Sommer- und Winterreifen.
verad nicht vergessen. Dies gilt auch
9 Warnung
bei Fahrzeugen mit Reifendruckver-
Reservereifen der Normalgröße
lust-Überwachungssystem.
immer mit dem Reifendruck für volle
Ein zu geringer Reifendruck kann
Belastung befüllen.
zu starker Reifenerwärmung,
Ein falscher Reifendruck beeinträch-
inneren Beschädigungen und
tigt Sicherheit, Fahrverhalten, Fahr-
dadurch bei hohen Geschwindig-
komfort und Kraftstoffverbrauch und
keiten zur Laufflächenablösung
erhöht den Reifenverschleiß.
und sogar zum Platzen des
Reifens führen.
Der Fahrer ist für die korrekte Anpas-
sung des Reifendrucks verantwort-
lich.
216
Fahrzeugwartung
Störung der ABS-Anlage oder der
Reifendruckverlust-
9 Warnung
elektronischen Stabilitätsregelung
Überwachungssystem
oder bei Verwendung eines Reserve-
Bei bestimmten Reifen kann der
Das Reifendruckverlust-Überwa-
rads. Sobald der Reifen wieder
empfohlene Reifendruck in der
chungssystem überwacht ständig die
montiert ist, den Reifendruck bei
Reifendrucktabelle den auf dem
Drehgeschwindigkeit aller vier Räder
kalten Reifen prüfen und das System
Reifen angegebenen maximalen
und warnt bei niedrigem Reifendruck
initialisieren.
Reifendruck überschreiten.
während der Fahrt. Dies geschieht
Niemals den auf dem Reifen
durch einen Abgleich des Abrollum-
Achtung
angegebenen maximalen Reifen-
fangs der Reifen mit Referenzwerten
druck überschreiten.
und weiteren Signalen.
Das Reifendruckverlust-Überwa-
Bei Druckverlust in einem Reifen
chungssystem warnt lediglich vor
Temperaturabhängigkeit
leuchtet die Kontrollleuchte w auf und
niedrigem Reifendruck und stellt
Der Reifendruck ist von der Tempe-
im Fahrerinfodisplay wird eine Warn-
keinen Ersatz für die regelmäßige
ratur des Reifens abhängig. Während
meldung angezeigt.
Reifenwartung dar.
der Fahrt erhöhen sich Reifentempe-
Kontrollleuchte w 3 77.
ratur und Reifendruck. Die auf den
Systeminitialisierung
In diesem Fall unbedingt Geschwin-
Reifeninformations-Aufklebern und in
digkeit verringern, scharfe Lenkbe-
Nach einer Korrektur des Reifen-
der Reifendrucktabelle angegebenen
wegungen und starkes Bremsen
drucks oder einem Reifenwechsel
Reifendruckwerte gelten für kalte
vermeiden. Bei der nächsten Gele-
muss das System initialisiert werden,
Reifen, das heißt für 20 °C.
genheit anhalten und Reifendruck
um neue Umfangs-Referenzwerte
Bei einem Temperaturanstieg von
prüfen.
anzulernen:
10 °C erhöht sich der Druck um
Nach der Anpassung des Reifen-
1. Immer sicherstellen, dass alle vier
nahezu 10 kPa. Dies ist zu beachten,
drucks das System initialisieren, um
Reifen den richtigen Reifendruck
wenn der Reifendruck bei warmen
die Kontrollleuchte zu deaktivieren
aufweisen 3 247.
Reifen geprüft wird.
und das System neu zu starten.
2. Parkbremse betätigen.
Wird der Fehler weiterhin angezeigt,
eine Werkstatt kontaktieren. Das
System funktioniert nicht bei einer
Fahrzeugwartung
217
3. Das System über das Info-Display
Reifen sollten aus Sicherheitsgrün-
Sollte der Verschleiß vorn größer sein
initialisieren 3 82.
den bei einer Profiltiefe von 2-3 mm
als hinten, Vorderräder regelmäßig
(bei Winterreifen 4 mm) ausgetauscht
gegen Hinterräder tauschen. Sicher-
4. Das Zurücksetzen wird in einer
werden.
stellen, dass die Richtung der
Popup-Meldung bestätigt.
Raddrehung unverändert ist.
Aus Sicherheitsgründen sollte die
Nach der Initialisierung wird das
Profiltiefe der Reifen an einer Achse
Reifen altern, auch wenn sie nicht
System während der Fahrt automa-
um höchstens 2 mm voneinander
gefahren werden. Wir empfehlen, die
tisch für den neuen Reifendruck kali-
abweichen.
Reifen alle 6 Jahre zu ersetzen.
briert. Nach längerer Fahrt übernimmt
und überwacht das System die neuen
Drücke.
Reifenumrüstung
Reifendruck immer bei kalten Reifen
Bei Verwendung von Reifen einer
prüfen.
anderen Größe als bei den werkseitig
In folgenden Fällen das System neu
montierten müssen gegebenenfalls
initialisieren:
das Reifendruckverlust-Überwa-
chungssystem umprogrammiert und
● Reifendruck wurde geändert
Änderungen am Fahrzeug vorge-
● Beladung wurde geändert
nommen werden.
● Räder wurden umgewechselt
Reifendruckverlust-Überwachungs-
oder getauscht
system 3 216.
Das System warnt bei einem geplatz-
Reifendruckaufkleber ersetzen
ten Reifen oder schnellen Druckver-
Die gesetzlich zulässige Mindestpro-
lassen.
lust nicht sofort. Dies liegt an der
filtiefe (1,6 mm) ist erreicht, wenn das
erforderlichen Berechnungszeit.
Profil bis zu einem Verschleißanzei-
9 Warnung
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
Profiltiefe
Der Gebrauch nicht geeigneter
durch Markierungen an der Reifen-
Reifen oder Felgen kann zu Unfäl-
Profiltiefe regelmäßig kontrollieren.
flanke angezeigt.
len und zum Erlöschen der
Betriebserlaubnis führen.
218
Fahrzeugwartung
Schneeketten sind bei Reifen der
Radabdeckungen
Schneeketten
Größe 185/65 R15 und 195/55 R16
Es dürfen nur für das jeweilige Fahr-
erlaubt.
zeug werksseitig freigegebene
Radabdeckungen und Reifen
Notrad
verwendet werden, die allen relevan-
ten Anforderungen für die jeweiligen
Auf dem Notrad ist die Verwendung
Rad- und Reifenkombinationen
von Schneeketten nicht zulässig.
entsprechen.
Werden keine werkseitig zugelasse-
Reifenreparaturset
nen Radabdeckungen und Reifen
Kleinere Schäden an der Lauffläche
verwendet, dürfen die Reifen keinen
des Reifens können mit dem Reifen-
Felgenschutzwulst aufweisen.
reparaturset behoben werden.
Radabdeckungen dürfen die Kühlung
Fremdkörper nicht aus dem Reifen
der Bremsen nicht beeinträchtigen.
Schneeketten dürfen nur auf den
entfernen.
Vorderrädern verwendet werden.
Schäden am Reifen, die größer als
9 Warnung
Immer engmaschige Schneeketten
4 mm sind oder sich an der Seiten-
verwenden, die an der Lauffläche und
wand befinden, können mit dem
Bei Verwendung nicht geeigneter
an den Reifeninnenseiten
Reifenreparaturset nicht repariert
Reifen oder Radabdeckungen
(einschließlich Kettenschloss) maxi-
werden.
kann es zu plötzlichem Druckver-
mal 9 mm auftragen.
lust und in der Folge zu Unfällen
9 Warnung
kommen.
9 Warnung
Nicht schneller als 80 km/h fahren.
Fahrzeuge mit Stahlfelgen: Bei
Beschädigungen können zum
Verwendung von Felgenschlössern
Kein Dauereinsatz.
Platzen des Reifens führen.
keine Radabdeckungen befestigen.
Lenkfähigkeit und Fahrverhalten
können beeinträchtigt sein.
Bei einer Reifenpanne:
Fahrzeugwartung
219
Parkbremse anziehen, ersten Gang
4. Den Kompressorluftschlauch an
oder Rückwärtsgang bzw. P einle-
den Anschluss an der Dichtmittel-
gen.
flasche schrauben.
5. Die Dichtmittelflasche in die
Halterung am Kompressor einset-
zen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla-
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
3. Stromkabel und Luftschlauch aus
den Staufächern auf der Unter-
seite des Kompressors heraus-
nehmen.
Das Reifenreparaturset befindet sich
unter der Bodenabdeckung im Lade-
raum.
1. Dichtmittelflasche und Kompres-
sor herausnehmen.
2. Aufkleber mit der Höchstge-
schwindigkeit von der Dichtmittel-
flasche abziehen und im Sichtbe-
reich des Fahrers aufkleben.

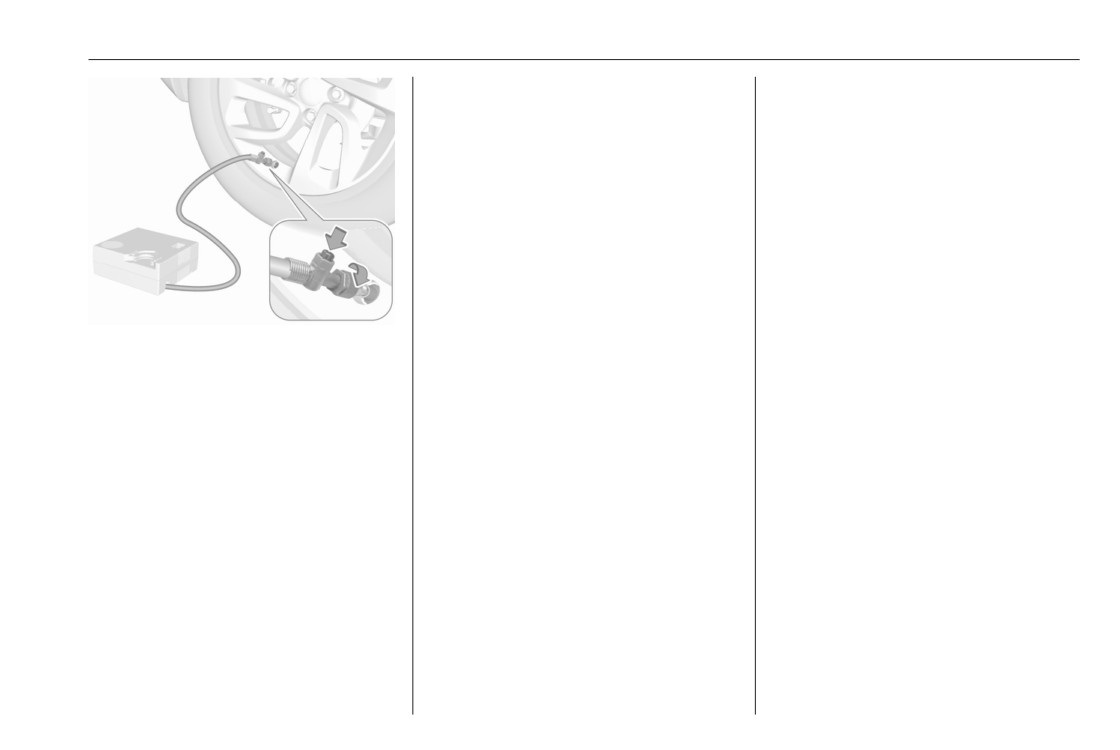

7. Den Einfüllschlauch am Reifen-
ventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
220
Fahrzeugwartung
9. Kompressor-Stecker an Zubehör-
12. Das Dichtmittel wird vollständig in
steckdose oder Steckdose des
den Reifen gepumpt. Anschlie-
Zigarettenanzünders anschließen
ßend wird der Reifen aufgepumpt.
3 62.
13. Der vorgeschriebene Reifendruck
Um eine Entladung der Batterie
sollte innerhalb von 10 Minuten
zu vermeiden, empfehlen wir, den
erreicht werden.
Motor laufen zu lassen.
Reifendruck 3 247.
Sobald der richtige Reifendruck
erreicht wurde, Kompressor
ausschalten.
Wird der vorgeschriebene Reifen-
druck nicht innerhalb von
Zu hohen Reifendruck über die
10 Minuten erreicht, das Reifen-
Taste am Luftschlauch korrigie-
reparaturset abnehmen. Das
ren.
Fahrzeug um eine Reifenumdre-
Kompressor nicht länger als
hung bewegen. Das Reifenrepa-
10 Minuten laufen lassen.
raturset wieder anschließen und
14. Reifenreparaturset abbauen.
Füllvorgang 10 Minuten fortset-
Dichtmittelflasche aus der Halte-
zen. Wird der vorgeschriebene
rung nehmen. Den Einfüll-
10. Wippschalter auf dem Kompres-
Reifendruck danach immer noch
schlauch am freien Anschluss der
sor auf I stellen. Der Reifen wird
nicht erreicht, ist der Reifen zu
Dichtmittelflasche anschrauben.
mit Dichtmittel gefüllt.
stark beschädigt. Hilfe einer
Damit wird verhindert, dass Dicht-
11. Während die Dichtmittelflasche
Werkstatt in Anspruch nehmen.
mittel austritt. Das Reifenrepara-
entleert wird, zeigt die Druckan-
turset im Laderaum verstauen.
zeige am Kompressor kurzzeitig
15. Eventuell ausgetretenes Dichtmit-
bis zu 600 kPa (6 bar) an (ca.
tel mit einem Lappen entfernen.
30 Sekunden lang). Danach sinkt
der Druck wieder ab.
Fahrzeugwartung
221
falls darf das Fahrzeug nicht
Verfallsdatum des Reparatursets
gefahren werden. Hilfe einer
beachten. Nach diesem Datum ist
Werkstatt in Anspruch nehmen.
die Dichtwirkung nicht mehr garan-
tiert. Haltbarkeitsangaben auf der
Nach weiteren 10 km, aber
Dichtmittelflasche beachten.
spätestens nach 10 Minuten
Reifendruck erneut überprüfen,
Gebrauchte Dichtmittelflasche
ob es zu keinem weiteren Druck-
ersetzen. Entsorgung entsprechend
verlust gekommen ist.
den jeweiligen gesetzlichen
Vorschriften.
Wenn der Reifendruck unter
200 kPa (2 bar) abgesunken ist,
Kompressor und Dichtmittel können
darf das Fahrzeug nicht gefahren
ab ca. -30 °C verwendet werden.
werden. Hilfe einer Werkstatt in
16. Fahrt unverzüglich fortsetzen,
Anspruch nehmen.
Radwechsel
damit sich das Dichtmittel im
Folgende Vorbereitungen treffen und
17. Das Reifenreparaturset im Lade-
Reifen gleichmäßig verteilt. Mit
Hinweise beachten:
raum verstauen.
einer Geschwindigkeit zwischen
● Fahrzeug auf waagerechtem,
20 km/h und 60 km/h fahren. Nach
Hinweis
ebenem, festem und rutschsi-
ca. 5 km, spätestens aber nach
Die Fahreigenschaften des reparier-
cherem Untergrund parken.
10 Minuten anhalten und den
ten Reifens sind stark beeinträchtigt;
Vorderräder gerade stellen.
Reifendruck kontrollieren. Dabei
diesen Reifen deshalb ersetzen.
den Kompressorluftschlauch
Bei ungewöhnlichen Geräuschen
● Falls erforderlich, einen Unter-
direkt an das Reifenventil
oder starker Aufheizung des
legkeil unter das diagonal gegen-
anschrauben. Reifen wie oben
Kompressors diesen für mindestens
überliegende Rad legen.
beschrieben befüllen. Zu hohen
30 min ausgeschaltet lassen.
● Parkbremse anziehen, ersten
Reifendruck über die Taste am
Gang oder Rückwärtsgang bzw.
Das eingebaute Sicherheitsventil
Luftschlauch korrigieren.
P einlegen.
öffnet bei einem Druck von
Ist der Reifendruck nicht unter
700 kPa (7 bar).
200 kPa (2 bar) abgesunken, den
richtigen Wert einstellen. Andern-
222
Fahrzeugwartung
●
Bei weichem Untergrund eine
Anzugsmomente
Das Anzugsmoment für Stahlfelgen
stabile, maximal 1 cm dicke
beträgt:
Unterlage unter den Wagenhe-
Achtung
●
100 Nm für 15"-Stahlfelgen
ber legen.
●
115 Nm für 16"-Stahlfelgen
●
Vor dem Verwenden des Wagen-
Bei Fahrzeugen mit Leichtmetall-
hebers alle schweren Gegen-
felgen die Radschrauben mindes-
9 Warnung
ständige aus dem Fahrzeug
tens die ersten fünf Umdrehungen
entfernen.
manuell festziehen.
Beim Wechseln der Räder darauf
●
Im angehobenen Fahrzeug
achten, immer die richtigen
Je nach Material der Radfelgen
dürfen sich keine Personen oder
Radschrauben zu verwenden.
stehen zwei verschiedene
Tiere aufhalten.
Das Reserverad darf auch mit den
Radschraubentypen mit leicht unter-
●
Nicht unter das angehobene
Schrauben für Leichtmetallfelgen
schiedlichen Anzugsmomenten zur
Fahrzeug kriechen.
montiert werden.
Verfügung.
●
Angehobenes Fahrzeug nicht
Wagenheberpositionen
starten.
●
Radschrauben vor dem
Die gezeigten Wagenheberpositio-
Einschrauben säubern.
nen gelten für die Verwendung von
Hebearmen und Wagenhebern zum
9 Warnung
Ersetzen von Winter-/Sommerreifen.
Die Radschrauben nicht schmie-
Das Anzugsmoment für Leichtme-
ren.
tallräder beträgt 115 Nm.
223
Fahrzeugwartung
Vordere Arme der Hebebühne mittig
kann das Fahrverhalten beein-
unter den entsprechenden Wagenhe-
trächtigen. Den defekten Reifen
beraufnahmen positionieren.
möglichst bald austauschen.
Reserverad
Das Reserverad kann je nach dessen
Größe im Vergleich zu den montier-
ten Rädern und gemäß den länder-
spezifischen Vorschriften als Notrad
klassifiziert sein. In diesen Fällen gilt
eine zulässige Höchstgeschwindig-
keit, auch wenn am Reserverad keine
Hintere Arme der Hebebühne mittig
entsprechende Aufschrift angebracht
unter den entsprechenden Wagenhe-
ist.
beraufnahmen positionieren.
Nur ein Notrad montieren. Die auf
dem Etikett des Reserverads
genannte zulässige Höchstgeschwin-
Das Reserverad befindet sich im
digkeit gilt nur für die werkseitig
Laderaum unter der Abdeckung des
montierte Reifengröße.
Laderaumbodens.
In Kurven langsam fahren. Kein
Herausnehmen:
Dauereinsatz.
1. Die Bodenabdeckung öffnen
3 50.
Achtung
2. Das Notrad ist mit einer Flügel-
mutter gesichert. Die Mutter
Die Verwendung eines Reserve-
abschrauben und das Reserverad
rads zusammen mit Winterreifen
herausnehmen.
oder eines Reserverads, das klei-
ner ist als die anderen Räder,
224
Fahrzeugwartung
3. Wenn nach einem Reifenwechsel
●
Wagenheber nur im Falle einer
9 Warnung
kein Rad in die Reserveradmulde
Reifenpanne verwenden; nicht
gelegt wird, die Flügelmutter fest-
beim Reifenwechsel von Winter-
Die Radschrauben nicht schmie-
ziehen und die Bodenabdeckung
auf Sommerreifen oder umge-
ren.
schließen.
kehrt.
4. Nachdem wieder ein Rad der
●
Der Wagenheber ist wartungs-
Normalgröße montiert wurde, das
frei.
9 Warnung
Notrad mit der Außenseite nach
●
Bei weichem Untergrund eine
oben in die Reserveradmulde
Beim Wechseln der Räder darauf
stabile, maximal 1 cm dicke
legen und mit der Flügelmutter
achten, immer die richtigen
Unterlage unter den Wagenhe-
fixieren.
Radschrauben zu verwenden.
ber legen.
Das Reserverad darf auch mit den
Montieren des Reserverads
●
Vor dem Verwenden des Wagen-
Schrauben für Leichtmetallfelgen
hebers alle schweren Gegen-
montiert werden.
Folgende Vorbereitungen treffen und
ständige aus dem Fahrzeug
Hinweise beachten:
entfernen.
● Fahrzeug auf waagerechtem,
●
Im angehobenen Fahrzeug
ebenem, festem und rutschsi-
dürfen sich keine Personen oder
cherem Untergrund parken.
Tiere aufhalten.
Vorderräder gerade stellen.
●
Nicht unter das angehobene
● Falls erforderlich, einen Unter-
Fahrzeug kriechen.
legkeil unter das diagonal gegen-
●
Angehobenes Fahrzeug nicht
überliegende Rad legen.
starten.
● Parkbremse anziehen, ersten
●
Radschrauben vor dem
Gang oder Rückwärtsgang bzw.
Einschrauben säubern.
P einlegen.
● Das Reserverad herausnehmen.
● Niemals mehrere Räder gleich-
zeitig wechseln.
Fahrzeugwartung
225
● Bei den Radschrauben für
Die Räder können mit Felgen-
Leichtmetallräder wird das
schlössern verriegelt werden. Um
Reserverad durch den konischen
diese speziellen Muttern zu lösen,
Kontakt der einzelnen Schrau-
vor dem Ansetzen des
ben gesichert. In diesem Fall
Radschlüssels zunächst den
berühren die Unterlegscheiben
Adapter auf die Mutter aufsetzen.
das Reserverad nicht.
Der Adapter befindet sich in der
Werkzeugtasche 3 213.

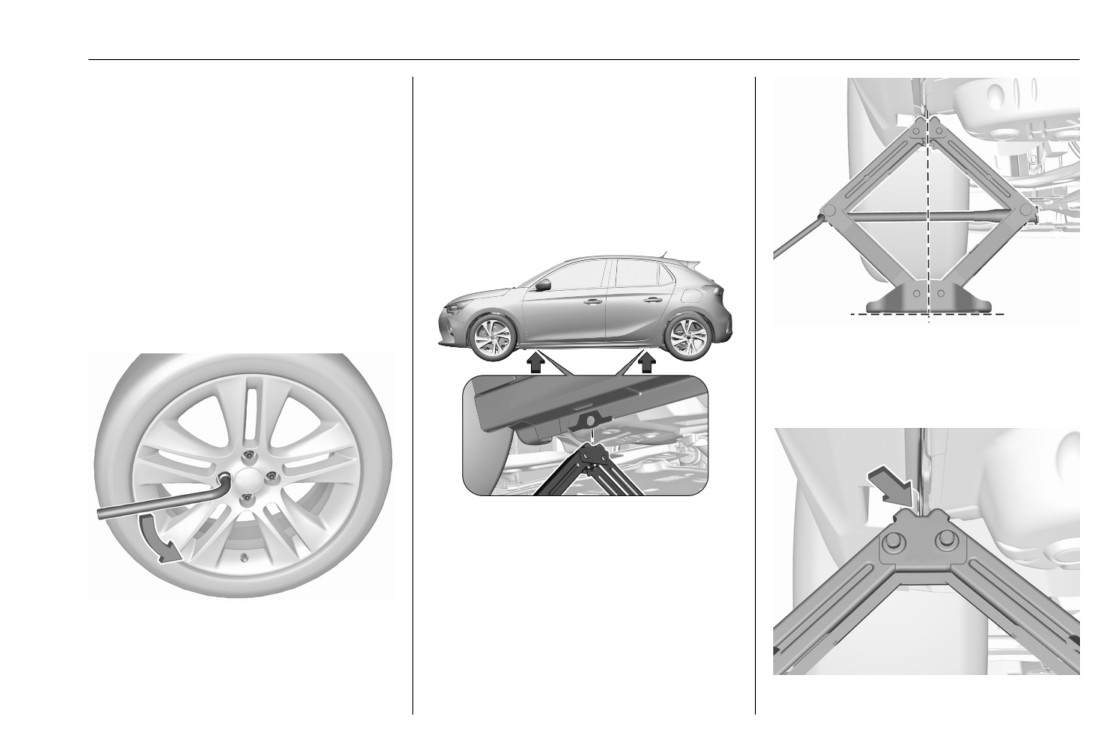

1. Die Radschraubenkappen mit
dem Ausbauwerkzeug lösen.
Wagenwerkzeug 3 213.
Stahlräder mit Abdeckung: Die
Radabdeckung abziehen.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem
Aufnahmepunkt so positionieren,
dass er nicht abrutschen kann.
3. Sicherstellen, dass der Wagenhe-
ber richtig unter dem entspre-
chenden Aufnahmepunkt ausge-
richtet ist.
2. Radschlüssel anbringen und jede
Radschraube um eine halbe
Umdrehung lockern.
|
|
