Opel Combo (2022). Betriebsanleitung - 12

Fahrzeugwartung

247

Den Wischerarm vorsichtig absen-

Glühlampen

ken.

auswechseln

Heckscheibe

Vor dem Auswechseln von Leucht-

mitteln sicherstellen, dass alle

Außen- und Innenleuchten und die

Zündung ausgeschaltet sind. Alle

Türen müssen geschlossen sein.

Neue Glühlampe nur am Sockel

halten. Den Glaskolben der Glüh-

lampe nicht mit bloßen Händen

berühren.

Abblendlicht (1), äußere Lampe

Zum Wechseln nur den gleichen

Fernlicht (2), innere Lampe

Glühlampentyp verwenden.

Scheinwerferlampen von innen im

Abblendlicht (1)

Wischerarm anheben. Das Wischer-

Motorraum austauschen.

blatt wie in der Abbildung gezeigt

Lampenkontrolle

ausrasten und abnehmen.

Wischerblatt leicht abgewinkelt am

Nach dem Auswechseln einer Glüh-

Wischerarm ansetzen und drücken,

lampe Zündung einschalten, Licht

bis es einrastet.

betätigen und dieses kontrollieren.

Den Wischerarm vorsichtig absen-

ken.

Halogen-Scheinwerfer

Halogen-Scheinwerfer mit separaten

Lampen für Abblend- und Fernlicht.

248

Fahrzeugwartung

1. Die Schutzabdeckung durch

3. Die Lampe aus der Lampenfas-

Ziehen entfernen.

sung lösen und ersetzen.

4. Die Lampenfassung in das

Reflektorgehäuse einsetzen.

5. Die Schutzabdeckung anbringen.

Fernlicht (2)

2. Die Federklammer nach rechts

schieben, um sie von der Halte-

rung zu lösen. Die Federklammer

2. Die Lampenfassung aus dem

nach unten schwenken.

Reflektorgehäuse ziehen.

Die Lampenfassung aus dem

Reflektorgehäuse ziehen.

1. Die Schutzabdeckung durch

Ziehen entfernen.

Fahrzeugwartung

249

Standlicht/Tagfahrlicht mit

Glühlampen

3. Die Lampe aus der Lampenfas-

2. Leuchtmittel aus der Lampenfas-

sung lösen und ersetzen.

sung ziehen.

4. Die Lampenfassung in das

3. Neues Leuchtmittel in die

1. Die Lampenfassung zum Lösen

Reflektorgehäuse einsetzen.

Lampenfassung einsetzen.

linksherum drehen und aus dem

5. Die Schutzabdeckung anbringen.

Reflektor ziehen.

4. Lampenfassung in die Leuchten-

einheit einsetzen und rechtshe-

rum drehen.

Standlicht/Tagfahrlicht mit LED

Defekte LED in einer Werkstatt erset-

zen lassen.

LED-Scheinwerfer

Das Tagfahrlicht wird mit LEDs betrie-

ben, die nicht ersetzt werden können.

250

Fahrzeugwartung

Die Leuchten im Fall einer Störung in

3. Die Lampenfassung nach links

einer Werkstatt reparieren lassen.

aus der Leuchtenbaugruppe

herausdrehen und abnehmen.

Nebelscheinwerfer

2. Die zwei Schrauben lösen und

entfernen und den Leuchtenzu-

sammenbau von vorne entfernen.

4. Den Stecker durch Ziehen der

Haltelasche lösen.

1. Die Spitze eines Schlitzschrau-

5. Lampeneinheit ausbauen und

bendrehers mit einem Tuch umwi-

ersetzen. Stecker anbringen. Bitte

ckeln, um den Lack zu schützen.

beachten, dass Lampe und

Den Schraubendreher in die

Fassung eine Einheit sind und

Aussparung an der Kante der

zusammen gewechselt werden

Abdeckung stecken. Die Abde-

müssen.

ckung vorsichtig abhebeln und

lösen.

6. Die Lampenfassung rechts herum

in die Leuchtenbaugruppe drehen

und einrasten lassen.

Fahrzeugwartung

251

7. Den Leuchtenzusammenbau mit

Rückleuchten

den zwei Schrauben befestigen.

8. Abdeckung anbringen und einras-

Leuchteneinheit in der Karosserie

ten lassen.

Fahrzeug mit Heckklappe

Vordere Blinkleuchte

2. Das Leuchtmittel leicht nach

unten drücken, linksherum

drehen und aus der Fassung

entfernen.

3. Ersetzen und das neue Leucht-

1. Die beiden Schrauben losschrau-

mittel zum Einsetzen rechtsherum

ben und abnehmen.

drehen.

1. Die Leuchtmittelfassung linkshe-

4. Die Lampenfassung in den

rum drehen, um sie auszurasten

Reflektor setzen und rechtsherum

und aus dem Reflektor zu entneh-

drehen.

men.

252

Fahrzeugwartung

5. Leuchte leicht nach unten

drücken, drehen und aus der

Leuchtmittelfassung ausbauen.

Leuchtmittel wechseln:

Nebelschlussleuchte (1)

Rückfahrlicht (2)

Blinker / Warnblinker (3)

Rückleuchten / Bremslicht (4)

6. Den Lampenträger an der Leucht-

eneinheit befestigen.

7. Das Kabel an der Halterung

2. Die Leuchteneinheit vorsichtig

4. Die Halteöse nach hinten

anschließen.

aus der Aussparung herauszie-

drücken, an der Leuchtmittelfas-

8. Die Leuchteneinheit in die Karos-

hen. Aufpassen, dass der Kabel-

sung ziehen und die übrigen

serie einsetzen und beide

kanal nicht verschoben wird.

Halteösen ausrasten.

Schrauben festziehen.

3. Das Kabel von der Halterung tren-

nen.

Fahrzeugwartung

253

Fahrzeug mit Hecktüren

2. Die Leuchteneinheit vorsichtig

aus der Aussparung herauszie-

hen. Aufpassen, dass der Kabel-

kanal nicht verschoben wird.

3. Das Kabel von der Halterung tren-

nen.

5. Leuchte leicht nach unten

1. Die beiden Schrauben losschrau-

drücken, drehen und aus dem

ben und abnehmen.

Lampenträger ausbauen. Leucht-

mittel wechseln:

Rückleuchten/Bremslicht (1)

Äußere Leuchte Blinker / Warn-

4. Haltenasen lösen, um die Leucht-

blinker (2)

mittelfassung zu entfernen.

Innere Leuchte Rückfahrlicht (3)

Nebelschlussleuchte (4)

6. Den Lampenträger an der Leucht-

eneinheit befestigen.

254

Fahrzeugwartung

7. Das Kabel an der Halterung

Seitliche Blinkleuchten

anschließen.

Zum Wechsel der Leuchtmittel das

8. Die Leuchteneinheit in die Karos-

Leuchtengehäuse ausbauen:

serie einsetzen und beide

Schrauben festziehen.

Dritte Bremsleuchte

Die dritte Bremsleuchte ist als LED

ausgeführt und kann nicht gewech-

selt werden.

Die Leuchten im Fall einer Störung in

einer Werkstatt reparieren lassen.

2. Die Halteöse nach oben drücken

und die Lampenfassung aus der

Lampenkontrolle

Steckverbindung entfernen.

Die Zündung einschalten und alle

3. Komplette Einheit ersetzen.

Leuchten einschalten und überprü-

1. Lampengehäuse nach vorn schie-

fen.

4. Die linke Seite der Lampe einset-

ben und an der Rückseite abzie-

zen, die Lampe nach links schie-

hen.

ben und die rechte Seite einset-

zen.

Fahrzeugwartung

255

Kennzeichenleuchte

Elektrische Anlage

Sicherungen

Ersatz entsprechend der Beschrif-

tung auf der defekten Sicherung

durchführen.

Das Fahrzeug verfügt über zwei

Sicherungskästen:

● Motorraum

● Instrumententafel

Vor Auswechseln einer Sicherung

2. Die Lampe aus der Fassung

betreffenden Schalter und Zündung

ziehen und wechseln.

ausschalten.

1. Einen Schraubendreher in die

3. Abdeckung anbringen.

Aussparung der Abdeckung

Eine defekte Sicherung ist am durch-

einsetzen und die Abdeckung

gebrannten Schmelzfaden erkenn-

abnehmen.

Innenleuchten

bar.

Die folgenden Leuchtmittel von einer

Achtung

Werkstatt austauschen lassen:

● Innenleuchte, Leselicht

Sicherung nur dann ersetzen,

● Laderaumleuchte

wenn die Ursache für die Störung

● Instrumententafelbeleuchtung

behoben wurde.

Einige Funktionen können durch

mehrere Sicherungen abgesichert

sein.

256

Fahrzeugwartung

Sicherungen können auch ohne

Sicherungskasten im

Vorhandensein einer Funktion einge-

Motorraum

steckt sein.

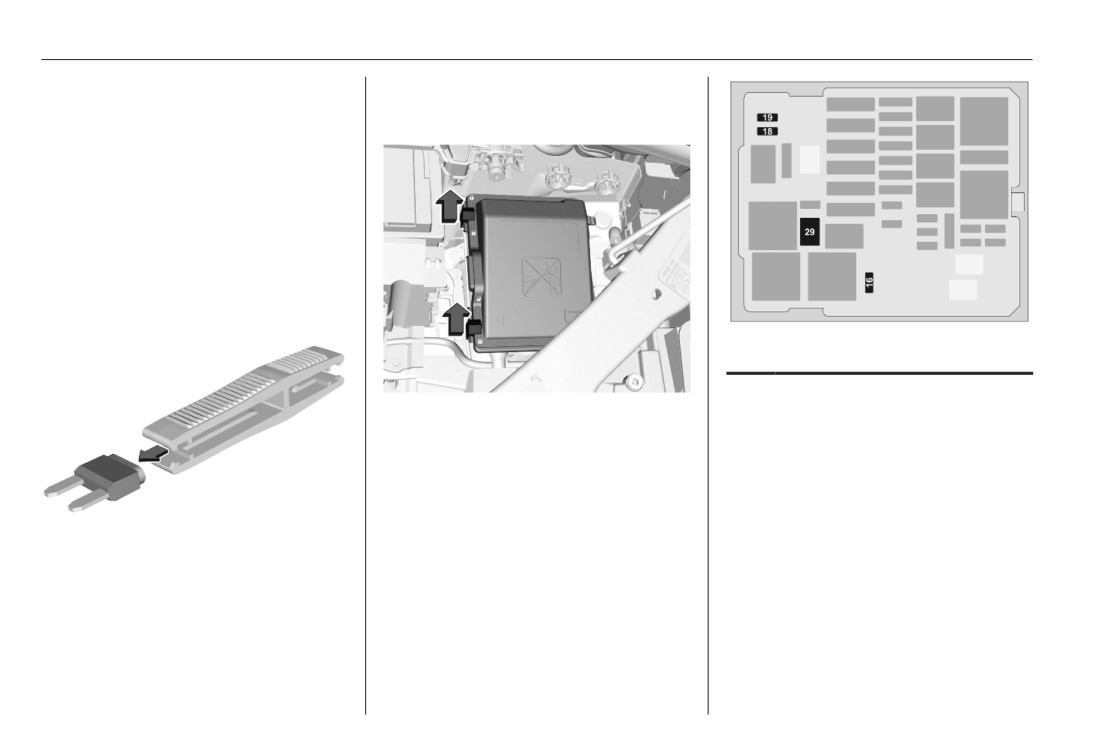

Sicherungszieher

Im Sicherungskasten des Motor-

raums kann ein Sicherungszieher

untergebracht sein. Der Abzieher hat

zwei Seiten. Jede Seite ist für eine

bestimmte Sicherungsart ausgelegt.

Nr. Stromkreis

16

Nebelscheinwerfer

Der Sicherungskasten befindet sich

18

Scheinwerfer rechts

im vorderen linken Bereich des

Motorraums.

19

Scheinwerfer links

Die Abdeckung lösen und abnehmen.

29

Scheibenwischer

Nach dem Austausch durchgebrann-

ter Sicherungen den Sicherungskas-

Die Sicherung mit dem Sicherungs-

ten schließen und einrasten lassen.

abzieher greifen und herausziehen.

Bei nicht einwandfrei geschlossenem

Sicherungskasten kann es zu Funk-

tionsstörungen kommen.

Fahrzeugwartung

257

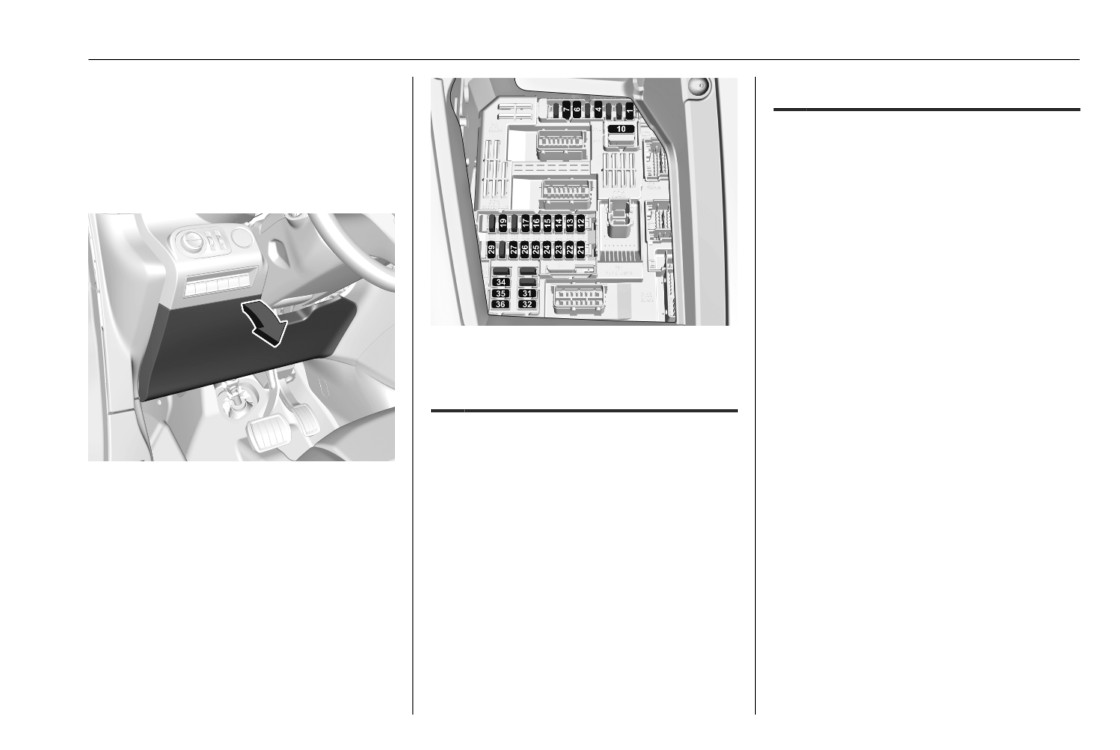

Sicherungskasten in der

Nr.

Stromkreis

Instrumententafel

12

Diagnoseanschluss, Transfor-

Der Sicherungskasten befindet sich

mator der Spannungsversor-

hinter einer Abdeckung links an der

gung

Instrumententafel.

13

Head-up-Display, Klimatisie-

rung, Infotainment-System

14

Diebstahlwarnanlage, Telema-

tikeinheit

15

Automatikgetriebe, Instrumen-

teneinheit, Klimatisierung

Nicht elektrische Fahrzeuge

16

Anlasser, Transformator der

Spannungsversorgung

Nr.

Stromkreis

17

Instrument

1

Induktives Laden, Kupplungs-

schalter, selektive Fahrsteue-

19

Anhängersteckdose, Fernbedie-

rung, Lenkunterstützung,

nung am Lenkrad

Zum Abnehmen der Abdeckung

Diesel-Abgasanlage, Innen-

zuerst an der linken, dann an der

21

Diebstahlwarnanlage, An/Aus-

spiegel

rechten oberen Ecke ziehen.

Schalter

4

Hupe

22

Rückfahrkamera, Regen- und

6

Scheibenwaschanlage

Lichtsensor

7

Zubehörsteckdose hinten

23

Sicherheitsgurterinnerung,

Spezialfahrzeugsteuergerät,

10

Türschloss

Start/Stopp, Anhängersteck-

dose

Fahrzeugwartung

259

Nr. Stromkreis

Wagenwerkzeug

27

Fahrzeuge mit Reserverad

29 Infotainment-System

31 -

32 Zubehörsteckdose

34 Einparkhilfe, Außenspiegel

35 Diagnoseanschluss, Leuchtwei-

tenregulierung, Windschutz-

scheibenheizung, Fußgänger-

warnsignal

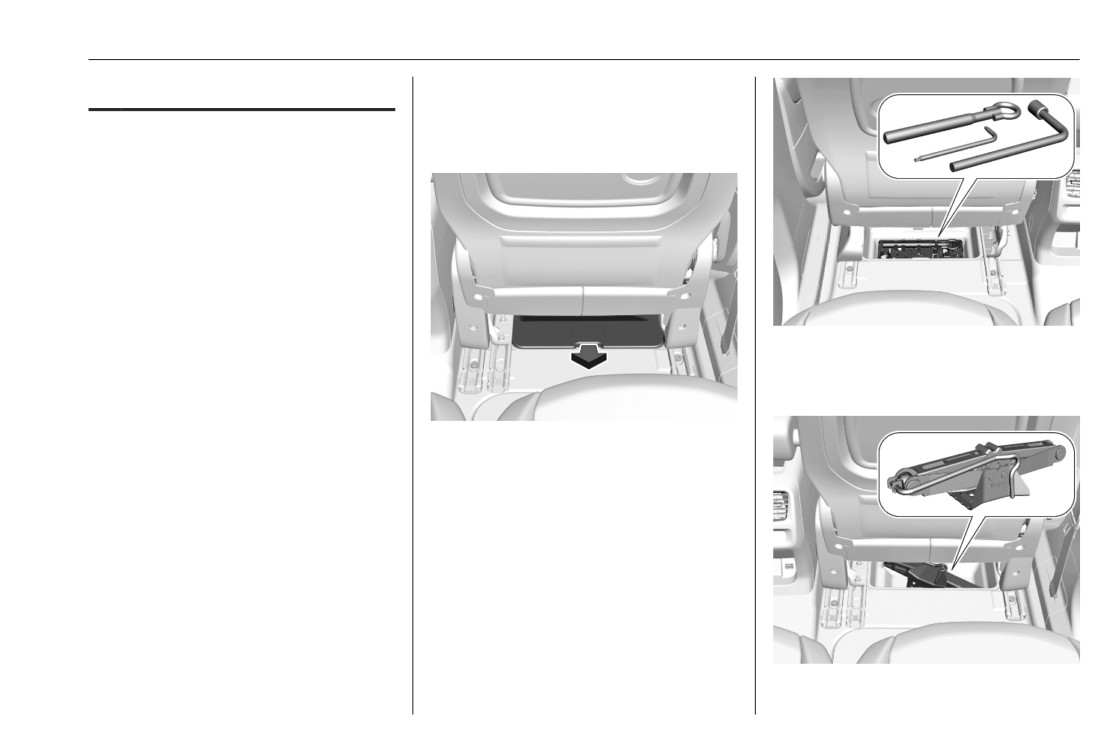

Die Abschleppöse und das Wagen-

werkzeug sind im Staufach unter dem

36 Innenbeleuchtung, USB-

linken Vordersitz verstaut.

Anschluss

Die Abdeckung des Ablagefachs im

Fußraum öffnen 3 77.

260

Fahrzeugwartung

Der Wagenheber befindet sich im

Räder und Reifen

Reifenbezeichnungen

Staufach unter dem rechten Vorder-

Z. B. 225/55 R 18 98 V

sitz.

Reifenzustand, Felgenzustand

225 : Reifenbreite in mm

Fahrzeuge ohne Reserverad

55

: Querschnittsverhältnis

Über Kanten langsam und möglichst

(Reifenhöhe zu Reifenbreite)

im rechten Winkel fahren. Das Über-

in %

fahren scharfer Kanten kann zu

R

: Gürtelbauart: Radial

Reifen- und Felgenschäden führen.

RF : Bauart: RunFlat

Reifen beim Parken nicht am Bord-

18

: Felgendurchmesser in Zoll

stein einklemmen.

98

: Tragfähigkeits-Kennzahl, z. B.

Räder regelmäßig auf Beschädigun-

entspricht „98“ einer Tragfä-

gen untersuchen. Bei Beschädigun-

higkeit von 750 kg

gen bzw. ungewöhnlichem

V

: Geschwindigkeits-Kennbuch-

Verschleiß Hilfe einer Werkstatt in

stabe

Anspruch nehmen.

Geschwindigkeits-Kennbuchstabe:

Q : bis 160 km/h

Winterreifen

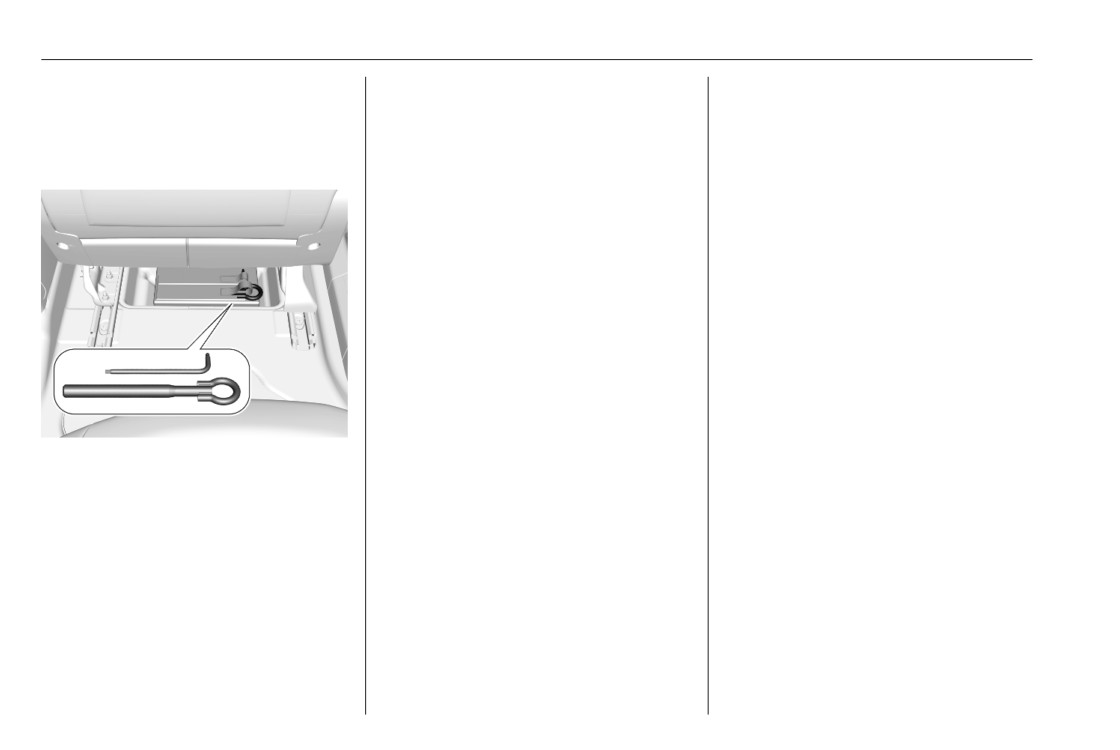

Die Abschleppöse und das Wagen-

S : bis 180 km/h

werkzeug sind im Staufach unter dem

Winterreifen verbessern die Fahrsi-

T

: bis 190 km/h

rechten Vordersitz verstaut.

cherheit bei Temperaturen unter

H : bis 210 km/h

7 °C und sollten daher an allen

V : bis 240 km/h

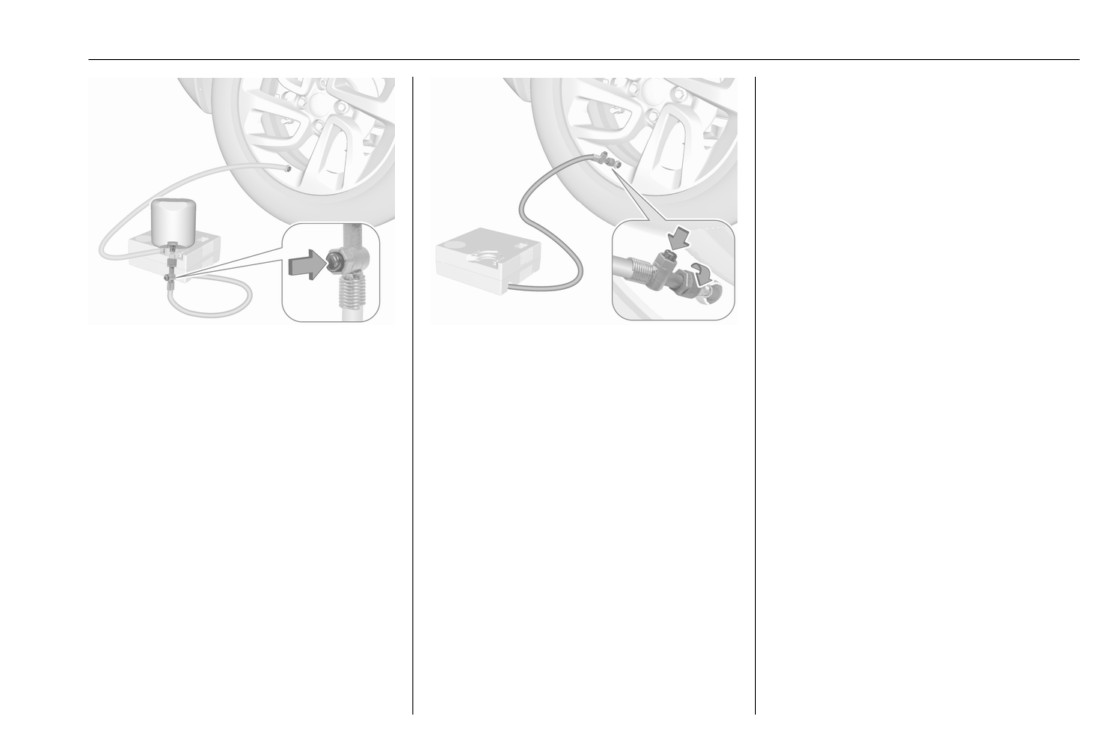

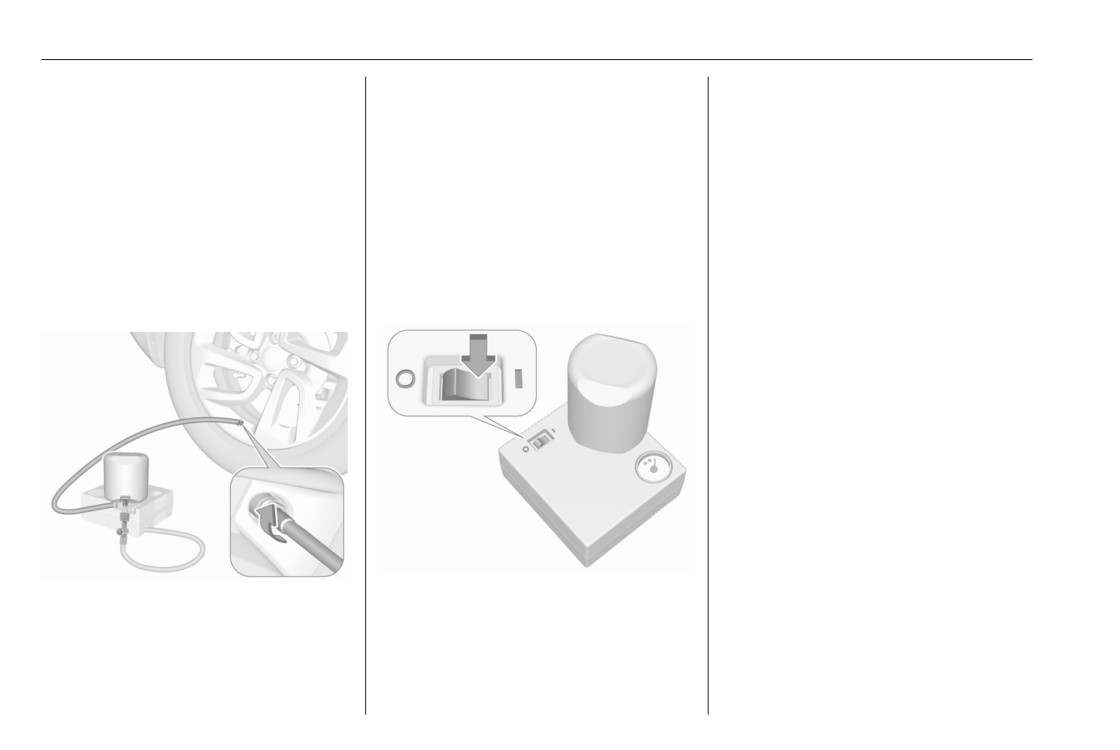

Reifenreparaturset 3 265.

Rädern montiert werden.

W : bis 270 km/h

Geschwindigkeitsaufkleber gemäß

Wählen Sie einen für die Höchstge-

Landesvorschrift im Blickfeld des

schwindigkeit Ihres Fahrzeugs geeig-

Fahrers anbringen.

neten Reifen aus. Siehe die EWG-

Alle Reifengrößen sind für Winterrei-

Konformitätserklärung, die mit Ihrem

fen zulässig 3 295.

Fahrzeug ausgeliefert wurde, oder

Fahrzeugwartung

261

andere, nationale Zulassungspa-

Der empfohlene Reifendruck variiert

piere. Sonderausstattungen können

je nach den Bedingungen. Den richti-

die Höchstgeschwindigkeit des Fahr-

gen Reifendruckwert anhand der

zeugs verringern.

folgenden Schritte ermitteln:

1. Motoridentifikationsnummer

Reifen mit vorgeschriebener

ermitteln.

Laufrichtung

Motordaten 3 292.

Reifen mit vorgeschriebener Lauf-

2. Entsprechenden Reifen ermitteln.

richtung müssen so montiert werden,

Die Reifendrucktabelle zeigt die

dass sie sich in die richtige Richtung

möglichen Reifenkombinationen

drehen. Die richtige Laufrichtung ist

3 295.

an einem Symbol (z. B. einem Pfeil)

an der Reifenflanke erkennbar.

Reifendruck 3 295.

Die für Ihr Fahrzeug zugelassenen

Reifentypen finden Sie in der EWG-

Das Reifendruckhinweisschild am

Konformitätserklärung, die mit Ihrem

Reifendruck

linken vorderen Türrahmen gibt die

Fahrzeug ausgeliefert wurde, bzw. in

Originalreifen und die entsprechen-

Reifendruck mindestens alle

anderen, nationalen Zulassungsun-

den Reifendrücke an.

14 Tage und vor jeder größeren Fahrt

terlagen.

bei kalten Reifen kontrollieren. Reser-

Die Reifendruckangaben beziehen

Der Fahrer ist für die korrekte Anpas-

verad nicht vergessen. Dies gilt auch

sich auf kalte Reifen. Gültig für

sung des Reifendrucks verantwort-

bei Fahrzeugen mit Reifendruck-

Sommer- und Winterreifen.

lich.

Kontrollsystem.

Reservereifen immer mit dem Reifen-

druck für volle Belastung befüllen.

9 Warnung

Ein falscher Reifendruck beeinträch-

tigt Sicherheit, Fahrverhalten, Fahr-

Ein zu geringer Reifendruck kann

komfort und Kraftstoffverbrauch und

zu starker Reifenerwärmung,

erhöht den Reifenverschleiß.

inneren Beschädigungen und

Fahrzeugwartung

263

Initialisierung des Systems

Colour-Info-Display wird die Initi-

Profiltiefe

alisierung über die Fahrzeugper-

Nach der Korrektur des Reifendrucks

Profiltiefe regelmäßig kontrollieren.

sonalisierung ausgeführt 3 123.

und nach einem Radwechsel muss

Aus Sicherheitsgründen sollte die

4. Das Zurücksetzen wird durch eine

das System neu initialisiert werden,

Profiltiefe der Reifen an einer Achse

kurz eingeblendete Meldung

damit die neuen Referenzwerte für

um höchstens 2 mm voneinander

bestätigt.

den Abrollumfang angelernt werden

abweichen.

können:

Nach der Initialisierung wird das

System während der Fahrt automa-

1. Stets sicherstellen, dass alle vier

tisch gemäß den neuen Reifendruck-

Reifen den richtigen Reifendruck

werten kalibriert. Nach einer längeren

aufweisen 3 295.

Fahrstrecke passt das System die zur

2. Parkbremse betätigen.

Überwachung berücksichtigten

Druckwerte entsprechend an.

Den Reifendruck grundsätzlich bei

kalten Reifen kontrollieren.

In folgenden Fällen muss das System

neu initialisiert werden:

● Der Reifendruck wurde geändert.

● Die Beladungsbedingungen

Die gesetzlich zulässige Mindestpro-

haben sich geändert.

filtiefe (1,6 mm) ist erreicht, wenn das

● Die Räder wurden vertauscht

Profil bis zu einem Verschleißanzei-

oder ersetzt.

ger (TWI = Tread Wear Indicator)

abgefahren ist. Seine Lage wird

Bei einer Reifenpanne oder einem

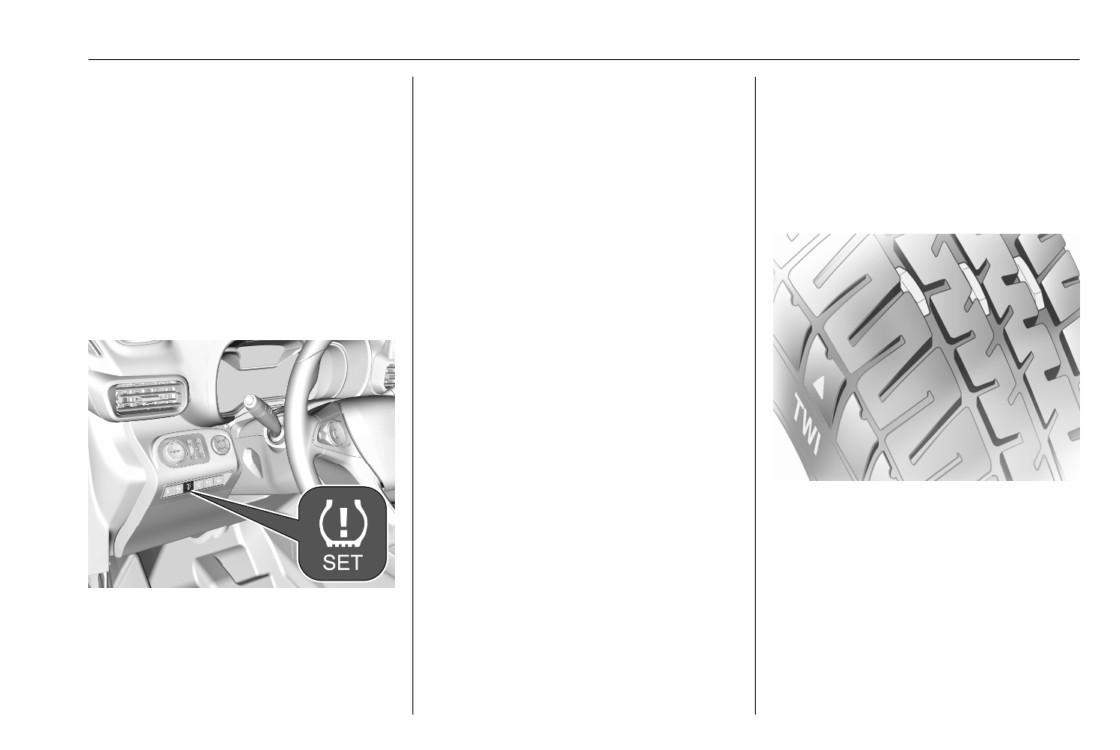

3. Das Reifendruckverlust-Überwa-

durch Markierungen an der Reifen-

sehr schnellen Druckverlust erfolgt

chungssystem initialisieren: Bei

flanke angezeigt.

die Warnung des Systems nicht

Fahrzeugen mit Graphic-Info-

sofort. Dies liegt an der erforderlichen

Display drei Sekunden lang F

Berechnungszeit.

drücken. Bei Fahrzeugen mit

264

Fahrzeugwartung

Sollte der Verschleiß vorn größer sein

Radabdeckungen

Schneeketten

als hinten, Vorderräder regelmäßig

Es dürfen nur für das jeweilige Fahr-

gegen Hinterräder tauschen. Sicher-

zeug werksseitig freigegebene

stellen, dass die Richtung der

Radabdeckungen und Reifen

Raddrehung unverändert ist.

verwendet werden, die allen relevan-

Reifen altern, auch wenn sie nicht

ten Anforderungen für die jeweiligen

gefahren werden. Wir empfehlen, die

Rad- und Reifenkombinationen

Reifen alle sechs Jahre zu ersetzen.

entsprechen.

Werden keine werkseitig zugelasse-

Reifenumrüstung

nen Radabdeckungen und Reifen

Bei Verwendung anderer als den

verwendet, dürfen die Reifen keinen

werkseitig montierten Reifengrößen

Felgenschutzwulst aufweisen.

müssen gegebenenfalls das Reifen-

Radabdeckungen dürfen die Kühlung

druckverlust-Überwachungssystem

der Bremsen nicht beeinträchtigen.

Schneeketten dürfen nur auf den

umprogrammiert und Änderungen

Vorderrädern verwendet werden.

am Fahrzeug vorgenommen werden.

9 Warnung

Immer engmaschige Schneeketten

Reifendruckverlust-Überwachungs-

verwenden, die an der Lauffläche und

system 3 262.

Bei Verwendung nicht geeigneter

an den Reifeninnenseiten

Reifen oder Radabdeckungen

Das Etikett mit den Reifendrücken

(einschließlich Kettenschloss) maxi-

kann es zu plötzlichem Druckver-

ersetzen lassen.

mal 9 mm auftragen.

lust und in der Folge zu Unfällen

kommen.

9 Warnung

9 Warnung

Fahrzeuge mit Stahlfelgen: Bei der

Der Gebrauch nicht geeigneter

Beschädigungen können zum

Verwendung von Felgenschlössern

Reifen oder Felgen kann zu Unfäl-

Platzen des Reifens führen.

keine Radkappen befestigen.

len und zum Erlöschen der

Betriebserlaubnis führen.

Fahrzeugwartung

265

Schneeketten sind auf allen für das

Parkbremse anziehen, ersten Gang

Fahrzeug zulässigen Reifengrößen

oder Rückwärtsgang bzw. P einle-

erlaubt.

gen.

Die Abdeckung des Ablagefachs im

Notrad

Fußraum öffnen 3 77.

Auf dem Notrad ist die Verwendung

von Schneeketten nicht zulässig.

Reifenreparaturset

Kleinere Schäden an der Lauffläche

des Reifens können mit dem Reifen-

reparaturset behoben werden.

3. Stromkabel und Luftschlauch aus

Fremdkörper nicht aus dem Reifen

den Ablagefächern an der Unter-

entfernen.

seite des Kompressors heraus-

nehmen.

Schäden am Reifen, die größer als

4 mm sind oder sich an der Seiten-

wand befinden, können mit dem

Das Reifenreparaturset befindet sich

Reifenreparaturset nicht repariert

im Ablagefach unter dem Beifahrer-

werden.

sitz.

9 Warnung

1. Dichtmittelflasche und Kompres-

sor herausnehmen.

Nicht schneller als 80 km/h fahren.

2. Aufkleber mit der Höchstge-

Kein Dauereinsatz.

schwindigkeit von der Dichtmittel-

flasche abziehen und im Sichtbe-

Lenkfähigkeit und Fahrverhalten

reich des Fahrers aufkleben.

können beeinträchtigt sein.

Bei einer Reifenpanne:

266

Fahrzeugwartung

4. Den Kompressorluftschlauch an

9. Kompressor-Stecker an Zubehör-

11. Während die Dichtmittelflasche

den Anschluss an der Dichtmittel-

steckdose oder Steckdose des

entleert wird, zeigt die Druckan-

flasche schrauben.

Zigarettenanzünders anschlie-

zeige am Kompressor kurzzeitig

ßen.

bis zu 600 kPa (6 bar) an (ca.

5. Die Dichtmittelflasche in die

30 s lang). Danach sinkt der Druck

Halterung am Kompressor einset-

Das Reifenreparaturset funktio-

wieder ab.

zen.

niert an der vorderen

12-V-Steckdose anschließen,

12. Das Dichtmittel wird vollständig in

Kompressor so in Reifennähe

damit es einwandfrei funktioniert.

den Reifen gepumpt. Anschlie-

platzieren, dass die Dichtmittelfla-

ßend wird der Reifen aufgepumpt.

sche aufrecht steht.

Um eine Entladung der Batterie

zu vermeiden, empfehlen wir, den

13. Der vorgeschriebene Reifendruck

6. Ventilkappe des defekten Reifens

Motor laufen zu lassen.

sollte innerhalb von zehn Minuten

abschrauben.

erreicht sein.

Reifendruck 3 295.

Sobald der richtige Reifendruck

erreicht wurde, Kompressor

ausschalten.

Wird der vorgeschriebene Reifen-

druck nicht innerhalb von zehn

Minuten erreicht, das Reifenrepa-

raturset abnehmen. Das Fahr-

zeug um eine Reifenumdrehung

bewegen. Das Reparaturset

wieder anschließen und weitere

10. Wippschalter auf dem Kompres-

zehn Minuten lang aufpumpen.

7. Den Einfüllschlauch am Reifen-

sor auf I stellen. Der Reifen wird

Wird der vorgeschriebene Reifen-

ventil anschrauben.

mit Dichtmittel gefüllt.

druck danach immer noch nicht

8. Der Schalter auf dem Kompressor

erreicht, ist der Reifen zu stark

muss auf J stehen.

beschädigt. Hilfe einer Werkstatt

in Anspruch nehmen.

Fahrzeugwartung

267

Werkstatt in Anspruch nehmen.

3 295

Nach weiteren 10 km und spätes-

tens zehn Minuten Reifendruck

erneut überprüfen, ob es zu

keinem weiteren Druckverlust

gekommen ist.

Wenn der Reifendruck unter

150 kPa (1,5 bar) abgesunken ist,

darf das Fahrzeug nicht gefahren

werden. Hilfe einer Werkstatt in

Anspruch nehmen.

Zu hohen Reifendruck über die

16. Fahrt unverzüglich fortsetzen,

Taste am Luftschlauch korrigie-

17. Das Reifenreparaturset im Lade-

damit sich das Dichtmittel im

ren.

raum verstauen.

Reifen gleichmäßig verteilt. Nach

Kompressor nicht länger als zehn

ca. 5 km oder spätestens nach

Hinweis

Minuten laufen lassen.

zehn Minuten anhalten und

Die Fahreigenschaften des reparier-

14. Reifenreparaturset abbauen.

Reifendruck kontrollieren. Dabei

ten Reifens sind stark beeinträchtigt;

Dichtmittelflasche aus der Halte-

den Kompressorluftschlauch

diesen Reifen deshalb ersetzen.

rung nehmen. Den Einfüll-

direkt an das Reifenventil

Bei ungewöhnlichen Geräuschen

schlauch am freien Anschluss der

anschrauben. Reifen wie oben

oder starker Aufheizung des

Dichtmittelflasche anschrauben.

beschrieben befüllen. Zu hohen

Kompressors diesen für mindestens

Damit wird verhindert, dass Dicht-

Reifendruck über die Taste am

30 min ausgeschaltet lassen.

mittel austritt. Das Reifenrepara-

Luftschlauch korrigieren.

Das eingebaute Sicherheitsventil

turset im Laderaum verstauen.

Ist der Reifendruck nicht unter

öffnet bei einem Druck von

15. Eventuell ausgetretenes Dichtmit-

150 kPa (1,5 bar) abgesunken,

700 kPa (7 bar).

tel mit einem Lappen entfernen.

den richtigen Wert einstellen.

Andernfalls darf das Fahrzeug

nicht gefahren werden. Hilfe einer

268

Fahrzeugwartung

Verfallsdatum des Reparatursets

●

Bei weichem Untergrund eine

Anzugsmomente

beachten. Nach diesem Datum ist

stabile, maximal 1 cm dicke

die Dichtwirkung nicht mehr garan-

Unterlage unter den Wagenhe-

Achtung

tiert. Haltbarkeitsangaben auf der

ber legen.

Dichtmittelflasche beachten.

●

Vor dem Verwenden des Wagen-

Bei Fahrzeugen mit Leichtmetall-

Gebrauchte Dichtmittelflasche

hebers alle schweren Gegen-

felgen die Radschrauben mindes-

ersetzen. Entsorgung entsprechend

ständige aus dem Fahrzeug

tens die ersten fünf Umdrehungen

den jeweiligen gesetzlichen

entfernen.

manuell festziehen.

Vorschriften.

●

Im angehobenen Fahrzeug

Es gibt zwei verschiedene Radtypen

Kompressor und Dichtmittel können

dürfen sich keine Personen oder

mit zwei verschiedenen Schrauben

ab ca. -30 °C verwendet werden.

Tiere aufhalten.

und Anzugsmomenten.

●

Nicht unter das angehobene

Radwechsel

Fahrzeug kriechen.

Folgende Vorbereitungen treffen und

●

Angehobenes Fahrzeug nicht

Hinweise beachten:

starten.

● Fahrzeug auf waagrechtem,

●

Vor dem Aufschrauben der

ebenem, festem und rutschsi-

Radschrauben müssen diese

cherem Untergrund parken.

gereinigt werden.

Vorderräder gerade stellen.

Das Anzugsmoment für Leichtme-

● Bei Bedarf einen Unterlegkeil

9 Warnung

tallräder ist 100 Nm.

unter das Rad legen, das sich

diagonal gegenüber dem zu

Die Radschrauben nicht schmie-

wechselnden Rad befindet.

ren.

● Parkbremse anziehen, ersten

Gang oder Rückwärtsgang bzw.

P einlegen.

Content      ..     10      11      12      13     ..
