282

Уход за автомобилем

№ Электрическая цепь
44 Омыватель фар
45 Вентилятор радиатора
46 Контакт 87, главное реле
47 Датчик концентрации кисло‐

рода

48 Противотуманная фара
49 Правая фара ближнего света
50 Левая фара ближнего света
51 Звуковой сигнал
52 Зажигание
53 Зажигание, вентилируемые

передние сиденья

54 Зажигание
55 Электропривод стеклоподъем‐

ников и складывания зеркал

56 Омыватель ветрового стекла
57 –
58 –
59 Подогрев дизельного топлива,

система снижения токсичности

отработавших газов

60 Подогрев зеркал

№ Электрическая цепь
61 Подогрев зеркал
62 –
63 Датчик заднего стекла
64 Система адаптивных фар
65 Дополнительный насос

(только на автомобилях с

системой автоматической

остановки и пуска двигателя)

66 Задний стеклоомыватель
67 Блок управления системы

топливоподачи

68 –
69 Датчик аккумуляторной

батареи автомобиля

70 Датчик дождя
71 Датчик аккумуляторной

батареи автомобиля

После замены перегоревших пре‐

дохранителей следует закрыть

крышку коробки предохранителей

и зафиксировать ее, нажав сверху.

Если крышка коробки предохрани‐

телей закрыта неправильно, воз‐

можно возникновение неисправ‐

ностей.

Блок предохранителей в

приборной панели

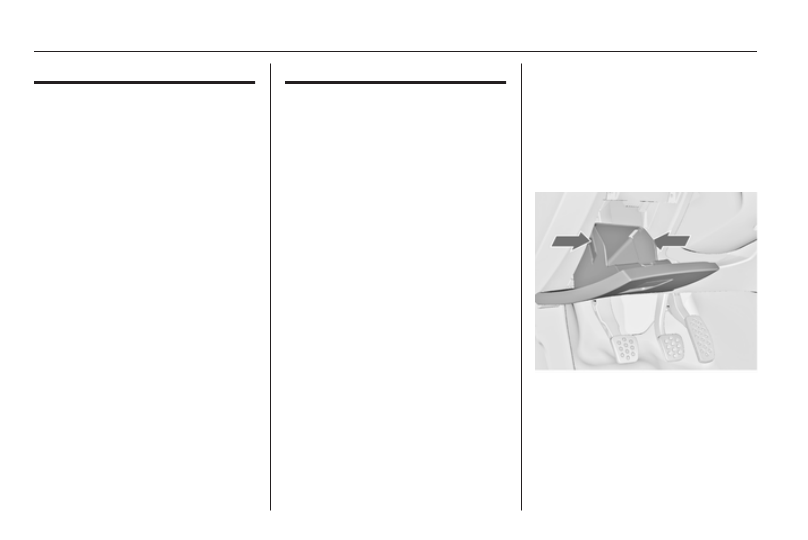

На автомобилях с левосторонним

управлением коробка предохрани‐

телей располагается позади веще‐

вого ящика на приборной панели.
Откройте вещевое отделение, сож‐

мите защелки фиксатора, откиньте

ящик вниз и извлеките его.

Уход за автомобилем

283

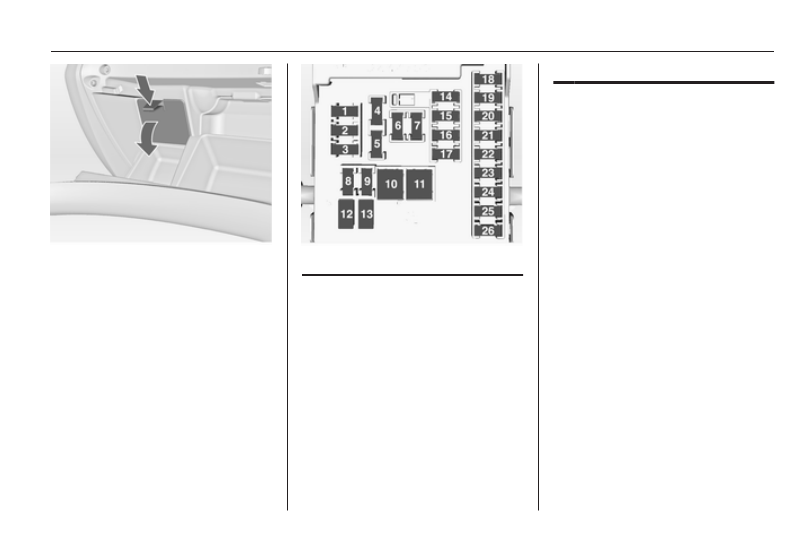

На автомобилях с правосторонним

рулевым управлением блок предо‐

хранителей расположен за крыш‐

кой в перчаточном ящике. От‐

кройте перчаточный ящик и сни‐

мите крышку.

№ Электрическая цепь
1 Информационно-развлека‐

тельная система, информа‐

ционный дисплей

2 Блок управления кузовным

оборудованием

3 Блок управления кузовным

оборудованием

4 Информационно-развлека‐

тельная система, информа‐

ционный дисплей

5 Информационно-развлека‐

тельная система, информа‐

ционный дисплей

№ Электрическая цепь
6 Прикуриватель
7 Штепсельная розетка
8 Блок управления кузовным

оборудованием

9 Блок управления кузовным

оборудованием

10 Блок управления кузовным

оборудованием

11 Вентилятор системы

отопления и кондициониро‐

вания

12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 Центральный замок, задняя

дверь багажного отделения

17 Кондиционер
18 Транспортировочный предох‐

ранитель

19 Память
20 –
21 Приборы

284

Уход за автомобилем

№ Электрическая цепь
22 Зажигание
23 Блок управления кузовным

оборудованием

24 Блок управления кузовным

оборудованием

25 –
26 Розетка багажного отделения
Сиденья с электроприводом, № 12

и 13, имеют защиту от перегрузки.

После охлаждения цепь вновь зам‐

кнется.

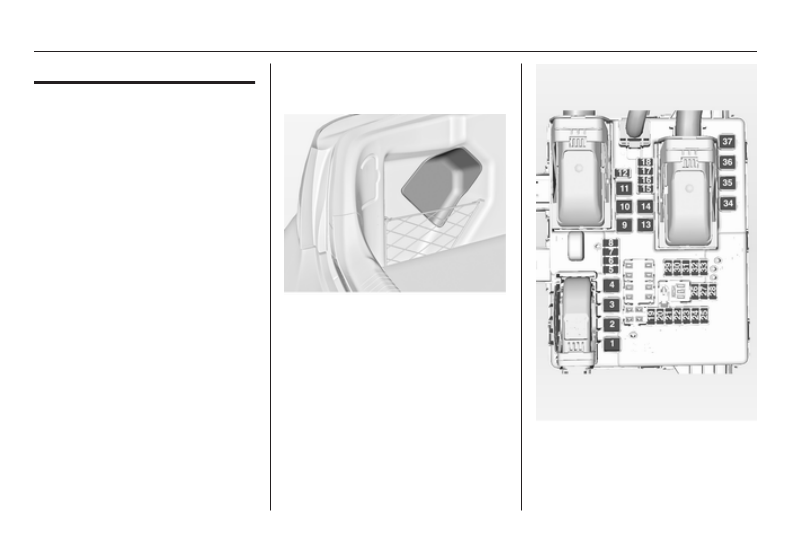

Блок предохранителей в

багажном отделении

Блок предохранителей находится

под крышкой на левой стенке ба‐

гажного отделения. Снимите

крышку.

Уход за автомобилем

285

№ Электрическая цепь
1 Центральный замок, задняя

дверь с электроприводом

2 Модуль прицепа
3 –
4 –
5 Разъем жгута проводов

прицепа

6 Подогреватель рулевого

колеса

7 –
8 Разъем жгута проводов

прицепа

9 Прозрачный люк крыши
10 Центральный замок, задняя

дверь багажного отделения

11 –
12 –
13 –
14 –
15 Электропривод замка задней

двери багажного отделения

16 Кондиционер

№ Электрическая цепь
17 –
18 –
19 Боковой датчик препятствий
20 Датчик обнаружения препят‐

ствий сбоку, вентилируемые

передние сиденья

21 Активная демпфирующая

система, система автоматиче‐

ского переключения дальнего

света, круиз-контроль,

система обнаружения

дорожных знаков, система

обнаружения выхода за

границы полосы движения,

модуль прицепа

22 Противоугонная сигнализация
23 Полный привод, противо‐

угонная сигнализация

24 –
25 –
26 –
27 –
28 –

№ Электрическая цепь
29 Модуль прицепа, предохрани‐

тель режима транспортировки

30 Боковой датчик препятствий
31 –
32 –
33 –
34 Прозрачный люк крыши
35 –
36 –
37 –
