Opel Insignia. Руководство - часть 69

278

Уход за автомобилем

3. Выньте патрон из корпуса фо‐

наря, повернув его против ча‐

совой стрелки.

4. Извлеките лампу накаливания

из патрона и замените лампу.

5. Вставьте патрон в корпус фо‐

наря и поверните по часовой

стрелке.

6. Вставьте фонарь в бампер до

фиксации.

Освещение салона

Плафон внутреннего

освещения, лампы для чтения

Замену ламп выполнять на стан‐

ции техобслуживания.

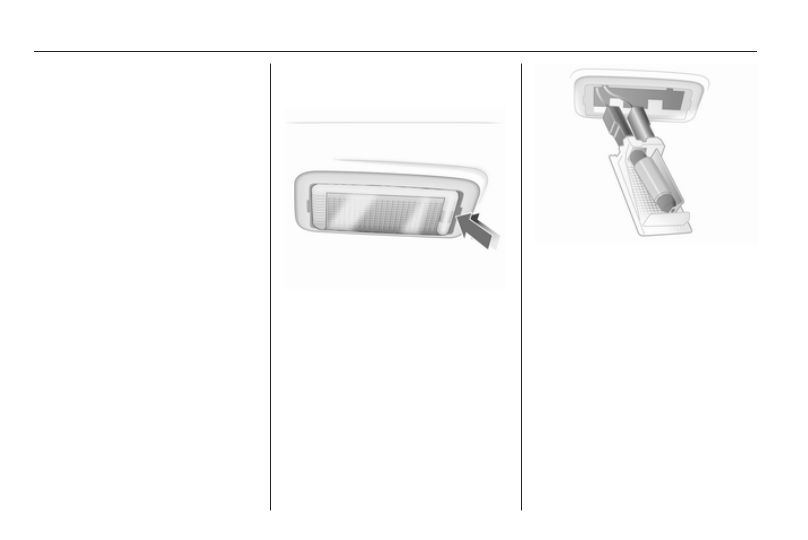

Подсветка грузового

отделения

1. Извлеките фонарь с помощью

отвертки.

2. Слегка надавите лампу в на‐

правлении пружинного зажима

и выньте ее.

3. Вставьте новую лампу.
4. Установите фонарь на место.

Подсветка приборной

панели

Замену ламп выполнять на стан‐

ции техобслуживания.

Уход за автомобилем

279

Электрооборудование

Предохранители

Маркировка нового предохрани‐

теля должна совпадать с марки‐

ровкой дефектного предохрани‐

теля.
В автомобиле имеется три блока

предохранителей:

■ в левой передней части мотор‐

ного отсека.

■ за вещевым отделением в са‐

лоне автомобилей с левосторон‐

ним рулевым управлением или, в

автомобилях с правосторонним

рулевым управлением, за перча‐

точным ящиком.

■ под крышкой на левой стенке ба‐

гажного отделения.

Перед заменой предохранителя

отключите соответствующий вы‐

ключатель или выключите зажига‐

ние.

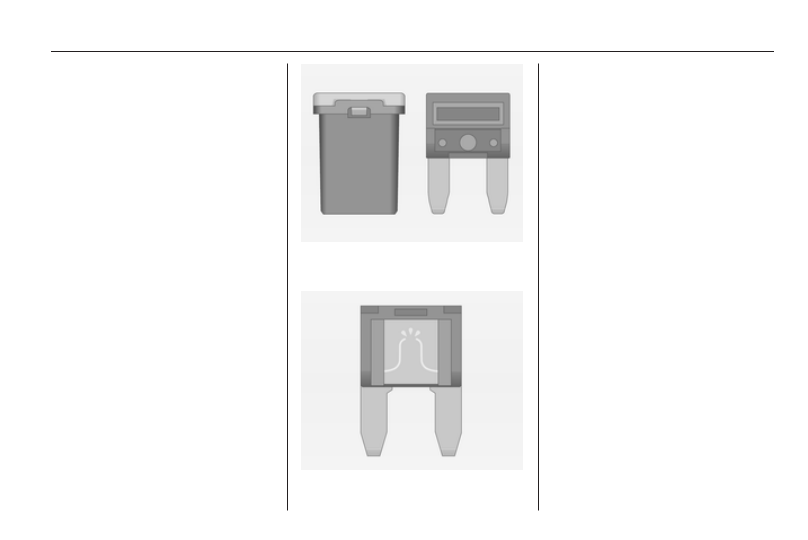

В автомобиле используются пре‐

дохранители различных типов.

В зависимости от типа неисправ‐

ный предохранитель можно опре‐

делить по сгоревшей плавкой

вставке. Замену предохранителя

производить только после устране‐

ния причины его выхода из строя.
Некоторые цепи могут быть защи‐

щены несколькими предохраните‐

лями.
Кроме того, в блоке могут быть ус‐

тановлены дополнительные пре‐

дохранители.

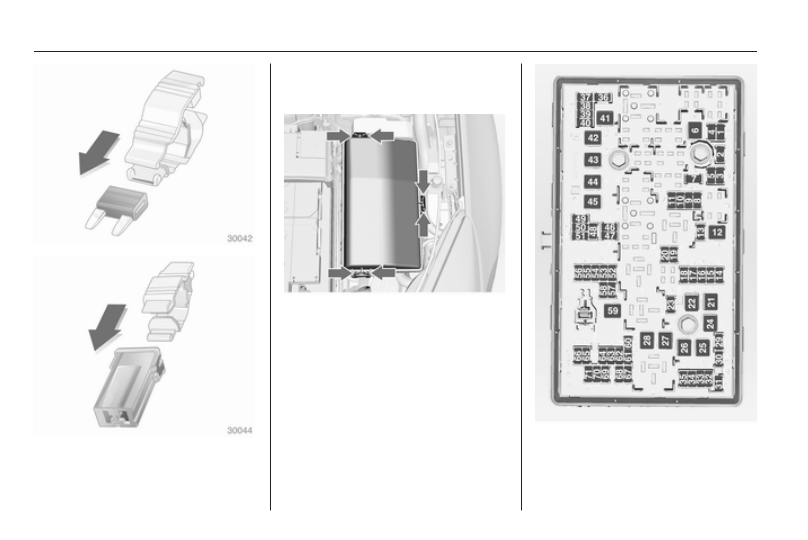

Приспособление для снятия

предохранителей

Приспособление для снятия пре‐

дохранителей хранится в блоке

предохранителей, установленном

в моторном отсеке.

280

Уход за автомобилем

Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

Блок предохранителей в

моторном отсеке

Блок предохранителей установлен

в левой передней части моторного

отсека.
Освободите защелку крышки, под‐

нимите крышку вверх и снимите ее.

Уход за автомобилем

281

№ Электрическая цепь
1 Блок управления коробкой

передач

2 Блок управления двигателем
3 –
4 –
5 Зажигание, блок управления

коробкой передач, блок управ‐

ления двигателем

6 Очиститель ветрового стекла
7 –
8 Впрыск топлива, система

зажигания

9 Впрыск топлива, система

зажигания

10 Блок управления двигателем
11 Датчик концентрации кисло‐

рода

12 Стартер
13 Подогрев датчика дросселя
14 Освещение
15 Очиститель заднего стекла

№ Электрическая цепь
16 Вакуумный насос, датчик

массового расхода воздуха,

датчик воды в топливе, транс‐

форматор постоянного тока

17 –
18 Система адаптивных фар
19 Система адаптивных фар
20 Топливный насос
21 Задние электрические стекло‐

подъемники

22 ABS
23 Адаптивное рулевое управ‐

ление

24 Передние электрические

стеклоподъемники

25 Штепсельные розетки
26 ABS
27 Электромеханический стоя‐

ночный тормоз

28 Обогрев заднего стекла
29 Левое сиденье с электропри‐

водом регулировки

№ Электрическая цепь
30 Правое сиденье с электропри‐

водом регулировки

31 Кондиционер
32 Блок управления кузовным

оборудованием

33 Подогрев передних сидений
34 Прозрачный люк крыши
35 Информационно-

развлекательная система

36 –
37 Лампа дальнего света правой

фары

38 Лампа дальнего света левой

фары

39 –
40 –
41 Вакуумный насос
42 Вентилятор радиатора
43 Аккумуляторная батарея авто‐

мобиля, преобразователь

постоянного тока (только на

автомобилях с системой оста‐

новки-запуска двигателя)
