8D – 346 WIRING SYSTEM

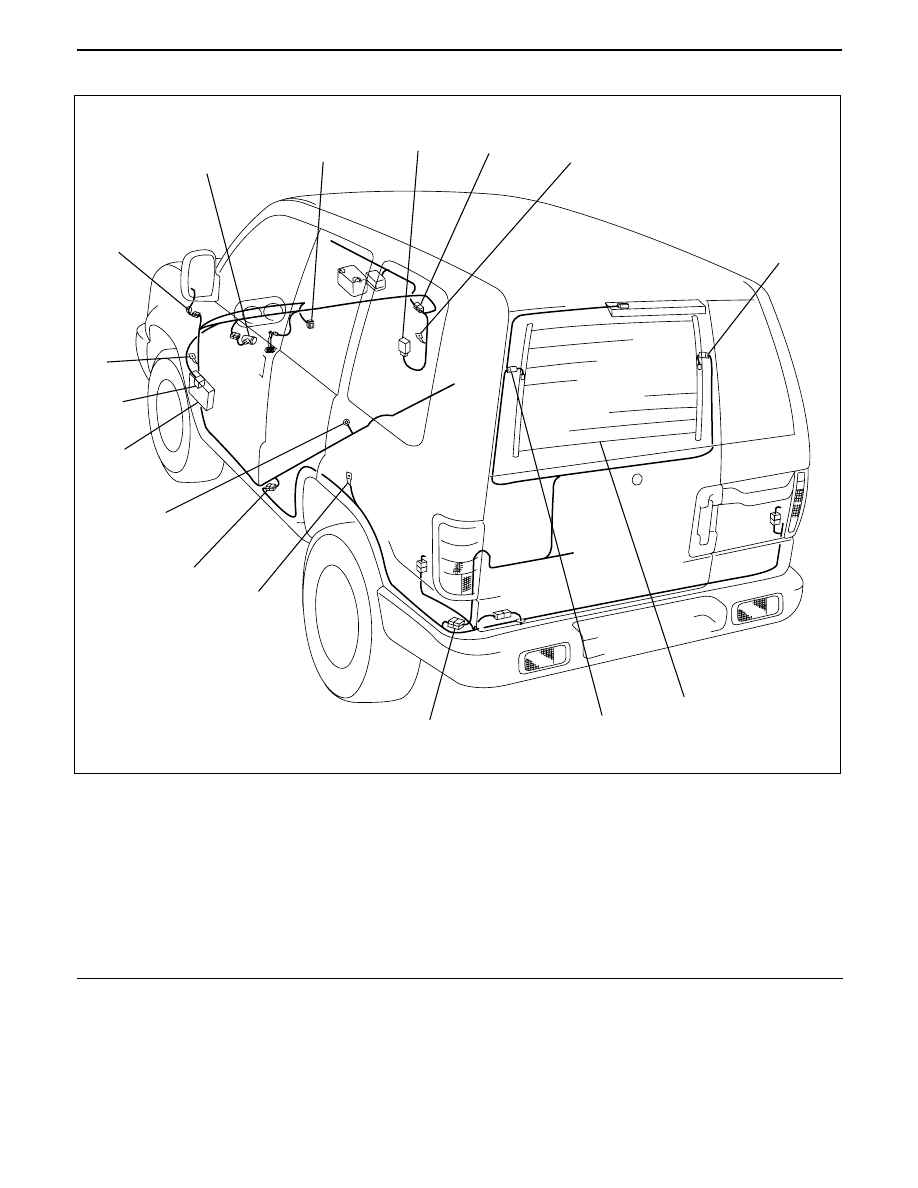

Parts Location (RHD)
Legend
(1) H-48
(2) B-2
(3) G-7
(4) Rear Defogger
(5) G-3
(6) H-37
(7) R-3
(8) H-31
(9) B-26
(10) Fuse Box
(11) B-38
(12) B-18
(13) H-25
(14) Starter Switch
(15) I-17 (Rear Defogger Switch)
(16) B-6, B-7 (Alarm and Relay Control Unit)
D08RW810
