Opel Frontera UBS. Manual - part 642

8C–8

ENTERTAINMENT

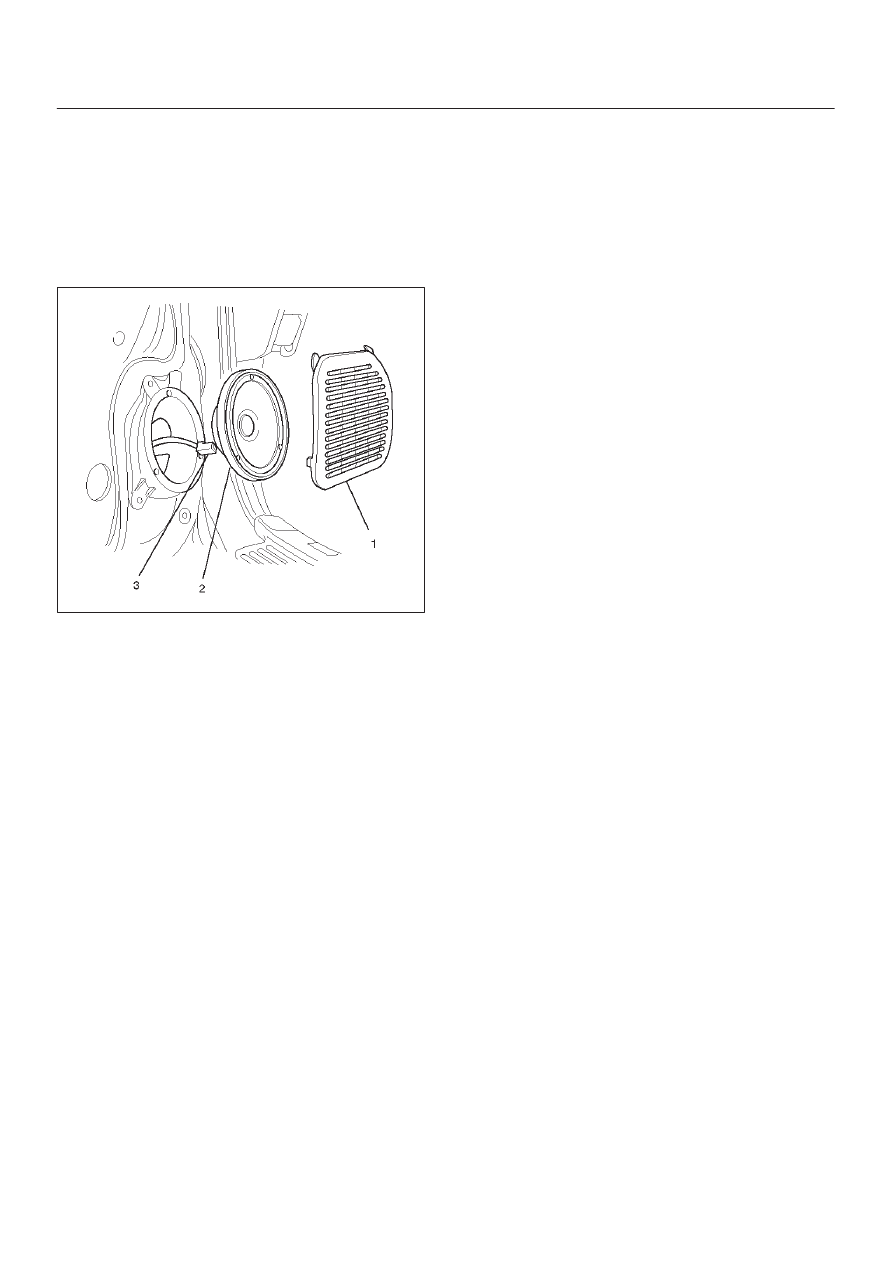

Front Speaker

Removal

1. Disconnect the battery ground cable.
2. Pull the grille(1) to release the locks and then remove

it.

3. Remove four screws and disconnect the

connector(3) to remove the speaker(2).

890RW013

Installation

To install, follow the removal steps in the reverse order.

ENTERTAINMENT

8C–9

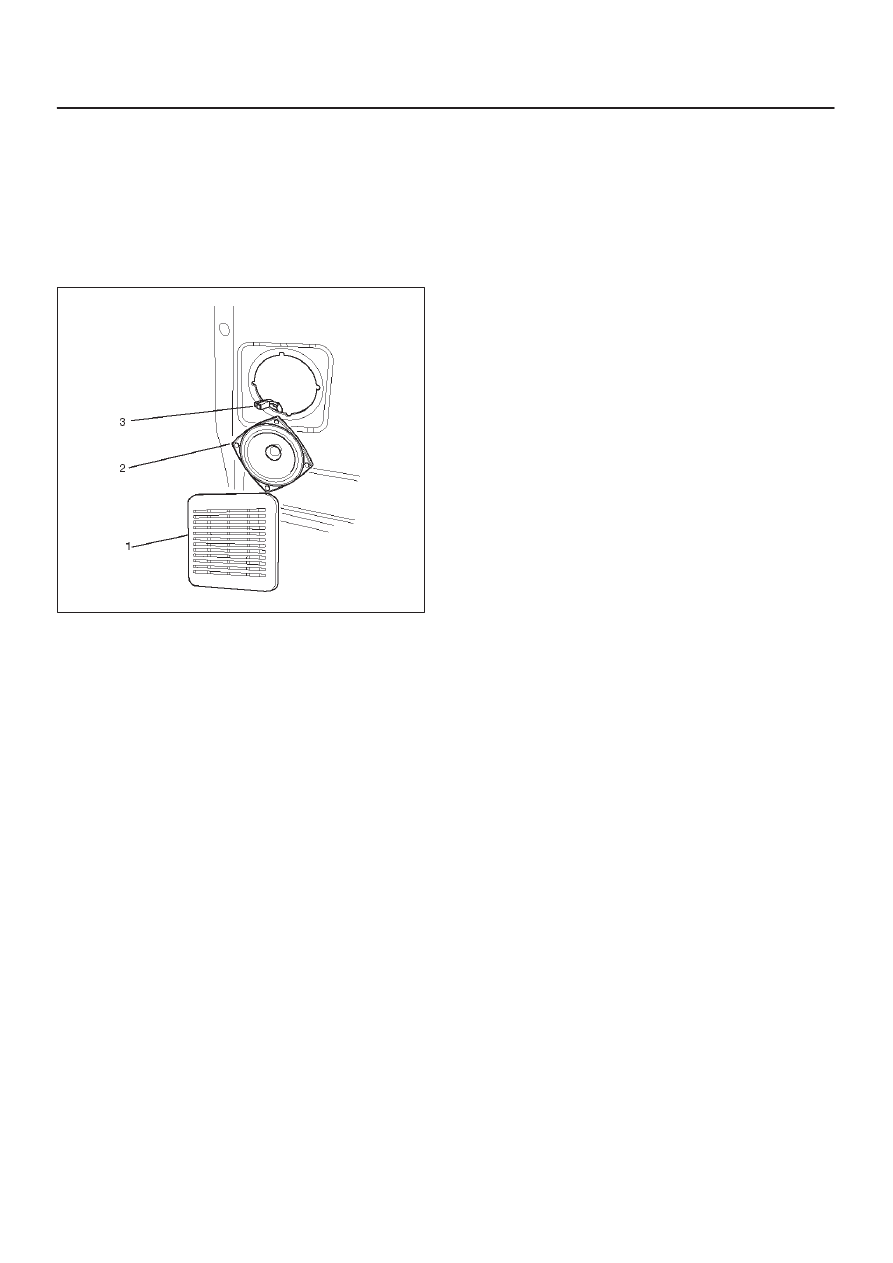

Rear Speaker

Removal

1. Disconnect the battery ground cable.
2. Pull the grille(1) to release the locks and then remove

it.

3. Remove four screws and disconnect the

connector(3) to remove the speaker(2).

890RW015

Installation

To install, follow the removal steps in the reverse order.
