6E–6

4JX1–TC ENGINE DRIVEABILITY AND EMISSIONS

Removal Procedure

6E–212

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–212

. . . . . . . . . . . . . . . . . .

Fuel Filter Cap

6E–213

. . . . . . . . . . . . . . . . . . . . . . . . . .

General Description

6E–213

. . . . . . . . . . . . . . . . . . . .

Inspection Procedure

6E–213

. . . . . . . . . . . . . . . . . .

Fuel Filter

6E–213

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal and Installation Procedure

6E–213

. . . . . .

Fuel Gauge Unit

6E–213

. . . . . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–213

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–214

. . . . . . . . . . . . . . . . . .

Fuel Injectors

6E–214

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal and Installation Procedure

6E–214

. . . . . .

Fuel Temperature Sensor

6E–214

. . . . . . . . . . . . . . . .

Removal Procedure

6E–214

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–215

. . . . . . . . . . . . . . . . . .

Rail Pressure (RP) Sensor

6E–216

. . . . . . . . . . . . . . .

Removal Procedure

6E–216

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–216

. . . . . . . . . . . . . . . . . .

Fuel Tank

6E–216

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–216

. . . . . . . . . . . . . . . . . . . .

Throttle Body (TB)

6E–217

. . . . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–217

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–217

. . . . . . . . . . . . . . . . . .

Air Conditioning (A/C) Relay

6E–217

. . . . . . . . . . . . . .

Removal Procedure

6E–217

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–217

. . . . . . . . . . . . . . . . . .

Exhaust Gas Recirculation (EGR) Vacuum
 Switch Valve (VSV)

6E–217

. . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–217

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–218

. . . . . . . . . . . . . . . . . .

Electronic Vacuum Regurating Valve (EVRV)

6E–219

Removal Procedure

6E–219

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–220

. . . . . . . . . . . . . . . . . .

Wiring and Connectors

6E–220

. . . . . . . . . . . . . . . . . . .

Wiring Harness Service

6E–220

. . . . . . . . . . . . . . . .

Connectors and Terminals

6E–220

. . . . . . . . . . . . . .

Wire Harness Repair: Twisted Shielded
 Cable

6E–220

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–220

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–221

. . . . . . . . . . . . . . . . . .

Twisted Leads

6E–221

. . . . . . . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–221

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–222

. . . . . . . . . . . . . . . . . .

Weather-Pack Connector

6E–223

. . . . . . . . . . . . . . . . .

Tools Required

6E–223

. . . . . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–223

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–223

. . . . . . . . . . . . . . . . . .

Com-Pack III

6E–224

. . . . . . . . . . . . . . . . . . . . . . . . . . .

General Information

6E–224

. . . . . . . . . . . . . . . . . . . .

Metri-Pack

6E–224

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tools Required

6E–224

. . . . . . . . . . . . . . . . . . . . . . . .

Removal Procedure

6E–224

. . . . . . . . . . . . . . . . . . . .

Installation Procedure

6E–224

. . . . . . . . . . . . . . . . . .

General Description
(ECM and Sensors)

6E–225

. . . . . . . . . . . . . . . . . . . . .

57X Reference ECM Input

6E–225

. . . . . . . . . . . . . .

A/C Request Signal

6E–225

. . . . . . . . . . . . . . . . . . . .

Crankshaft Position (CKP) Sensor

6E–225

. . . . . . .

Camshaft Position (CMP) Sensor and
 Signal

6E–225

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Engine Coolant Temperature (ECT) Sensor

6E–225

Electrically Erasable Programmable Read
 Only Memory (EEPROM)

6E–225

. . . . . . . . . . . . . .

Intake Air Temperature (IAT) Sensor

6E–225

. . . . .

Manifold Absolute Pressure (MAP) Sensor

6E–226

Engine Control Module (ECM)

6E–226

. . . . . . . . . . .

ECM Function

6E–226

. . . . . . . . . . . . . . . . . . . . . . . . .

ECM Components

6E–226

. . . . . . . . . . . . . . . . . . . . .

ECM Voltage Description

6E–226

. . . . . . . . . . . . . . .

ECM Input/Outputs

6E–226

. . . . . . . . . . . . . . . . . . . .

ECM Service Precautions

6E–227

. . . . . . . . . . . . . .

Intake Throttle Position (ITP) Sensor

6E–227

. . . . .

Transmission Range Switch

6E–227

. . . . . . . . . . . . .

Accelerator Position Sensor (AP)

6E–227

. . . . . . . .

Aftermarket Electrical and Vacuum
 Equipment

6E–227

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Electrostatic Discharge Damage

6E–227

. . . . . . . . .

General Description (Air Induction)

6E–228

. . . . . . . .

Air Induction System

6E–228

. . . . . . . . . . . . . . . . . . .

General Description (Fuel Metering)

6E–228

. . . . . . .

Deceleration Mode

6E–228

. . . . . . . . . . . . . . . . . . . .

Fuel Injector

6E–228

. . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Metering System Components

6E–228

. . . . . .

A/C Clutch Diagnosis

6E–228

. . . . . . . . . . . . . . . . . . . .

A/C Request Signal

6E–228

. . . . . . . . . . . . . . . . . . . .

General Description Exhaust Gas
 Recirculation (EGR) System

6E–228

. . . . . . . . . . . . .

EGR Purpose

6E–228

. . . . . . . . . . . . . . . . . . . . . . . . .

Fuse and Relay Panel
 (Underhood Electrical Center) RHD

6E–229

. . . . . . .

Fuse and Relay Panel
 (Underhood Electrical Center) LHD

6E–230

. . . . . . .

6E–7

4JX1–TC ENGINE DRIVEABILITY AND EMISSIONS

Specification

Tightening Specifications

Application

N·m

Kg·m

Lb Ft.

Lb In.

Camshaft Position Sensor Retaining Screw

9

0.9

78

Crankshaft Position Sensor Mounting Bolt

9

0.9

78

Engine Coolant Temperature Sensor

19

1.9

14

Throttle Body Mounting Nuts

20

2.0

14

VSS Retaining Bolt

16

1.6

12

MAP Sensor Screw

4

0.4

35

EGR VSV Bolts

8

0.8

69

Fuel Temp Sensor

19

1.9

14

Oil Temp Sensor Bolt

19

1.9

14

Rail Pressure Sensor Bolt

20

2.0

14

6E–8

4JX1–TC ENGINE DRIVEABILITY AND EMISSIONS

Diagrams and Schematics

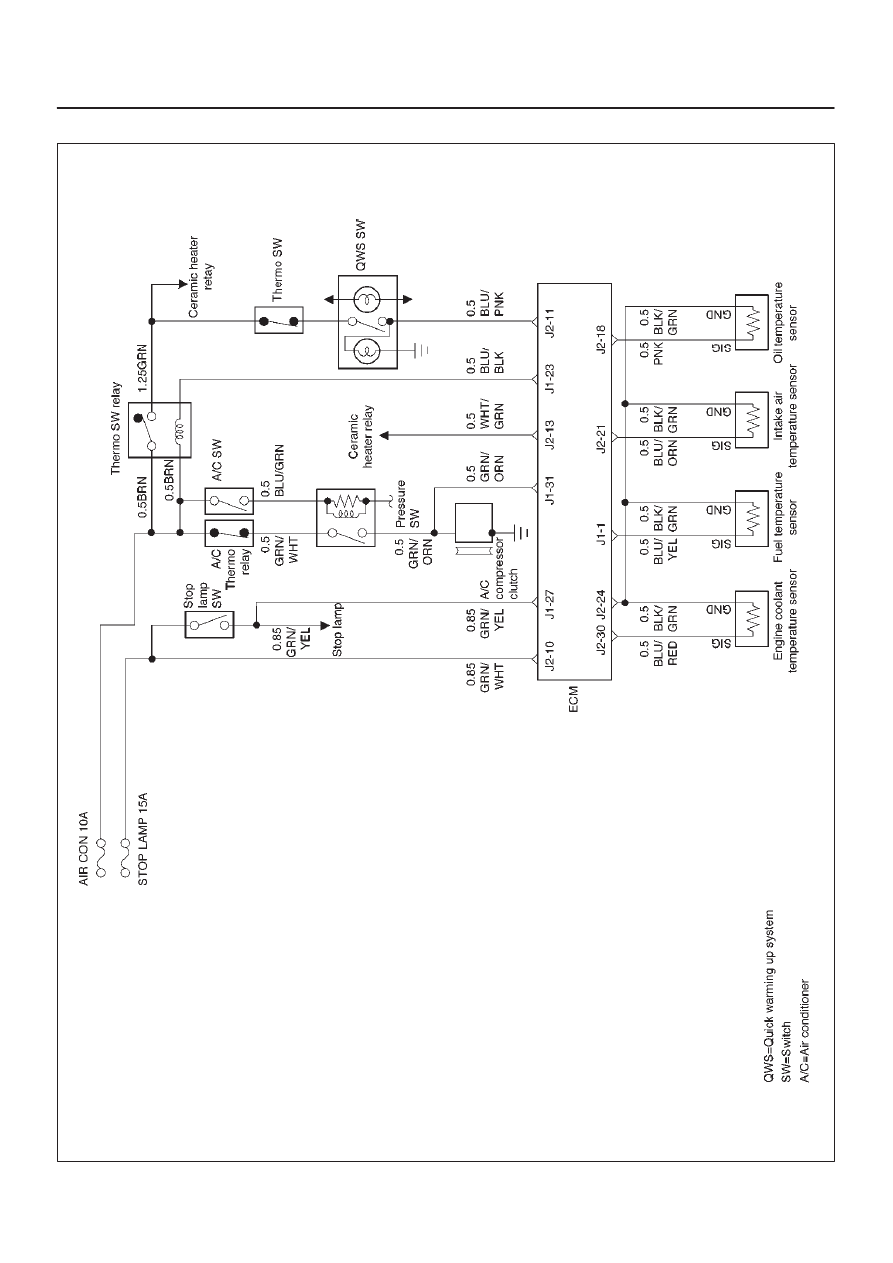

ECM Wiring Diagram (1 of 6)

060RW127

6E–9

4JX1–TC ENGINE DRIVEABILITY AND EMISSIONS

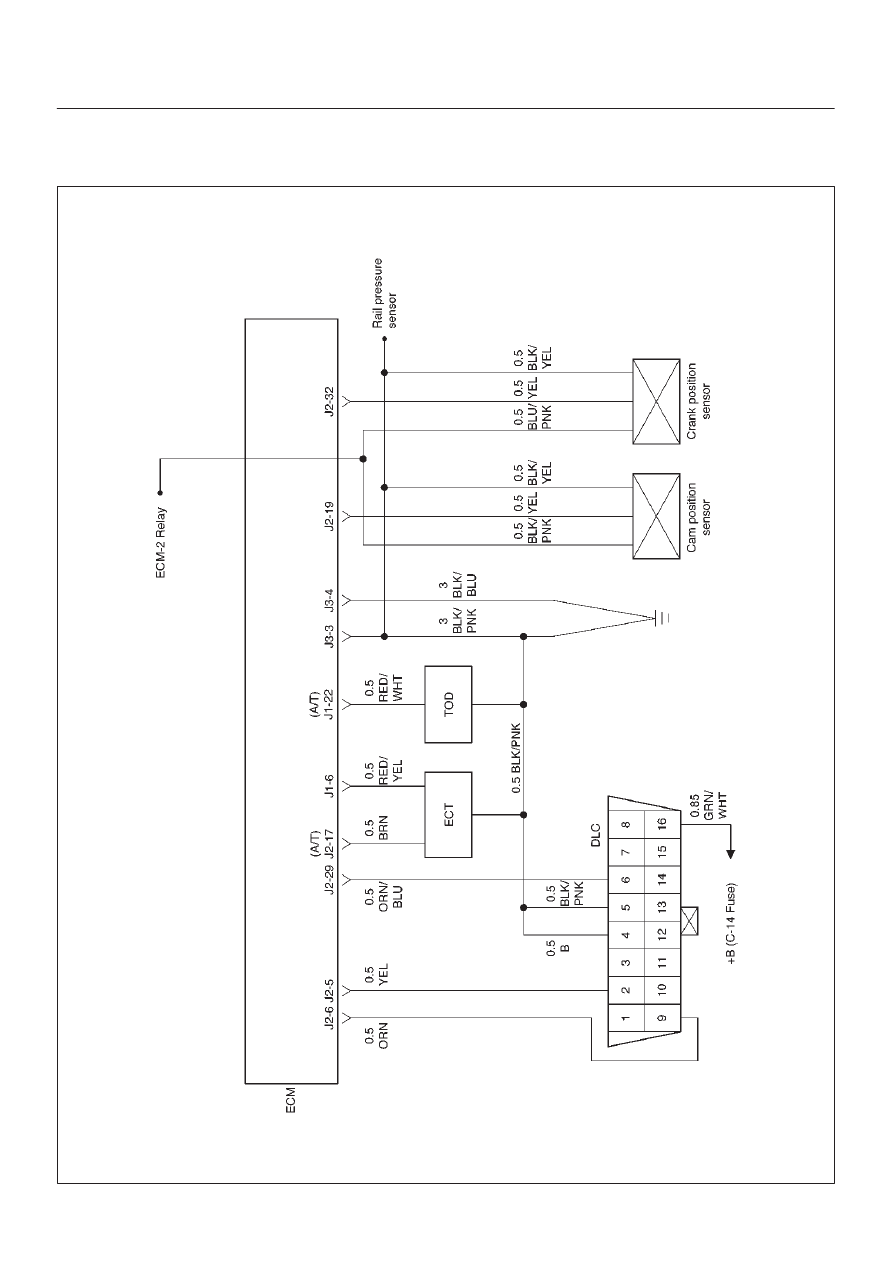

ECM Wiring Diagram (2 of 6)

060RW125
