8E–18 METER AND GAUGE

Multi Meter

Removal

1. Disconnect the battery ground cable.
2. Remove two caps, two screws and disconnect the

connector to remove the multi meter(1).

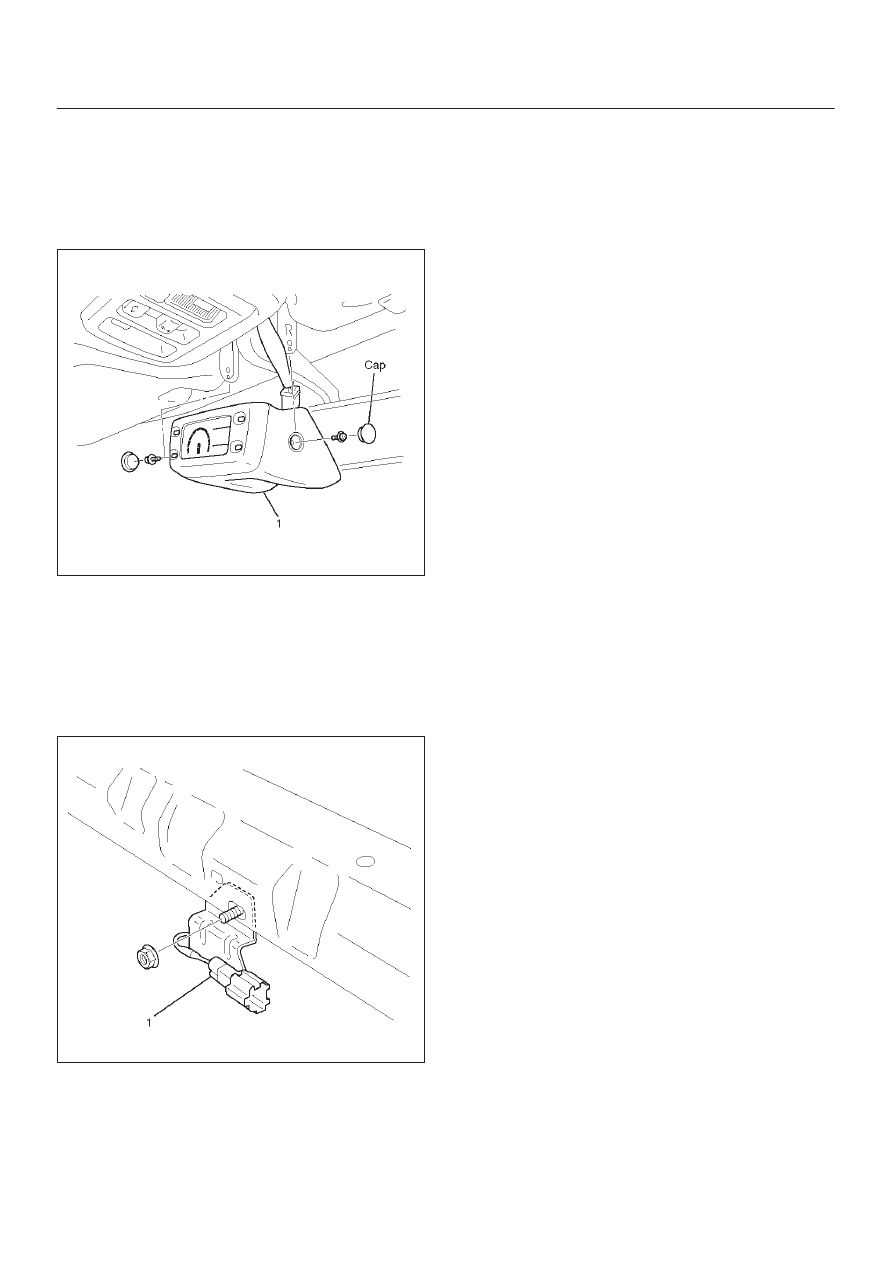

821RW036

Installation

To install, follow the removal steps in the reverse order.

Ambient Sensor

Removal

1. Disconnect the battery ground cable.
2. Disconnect the connector and remove the nut to

remove the ambient sensor(1).

821RW035

Installation

To install, follow the removal steps in the reverse order.
