3C–16

FRONT SUSPENSION

8. Install nut assembly.

9. Install bolt and plate, then tighten the bolt to the

specified torque.

Torque: 152N·m (15.5kg·m/112lbft)

10. Install upper ball joint and tighten it to the specified

torque.

Torque: 57N·m (5.8kg·m/42lbft)

11. Install nut and cotter pin then tighten the nut to the

specified torque,  with just enough additional torque
to align cotter pin holes.  Install new cotter pin.

Torque: 98N·m (10.0kg·m/72lbft)

12. Install speed sensor cable.

FRONT SUSPENSION

3C–17

Lower Control Arm

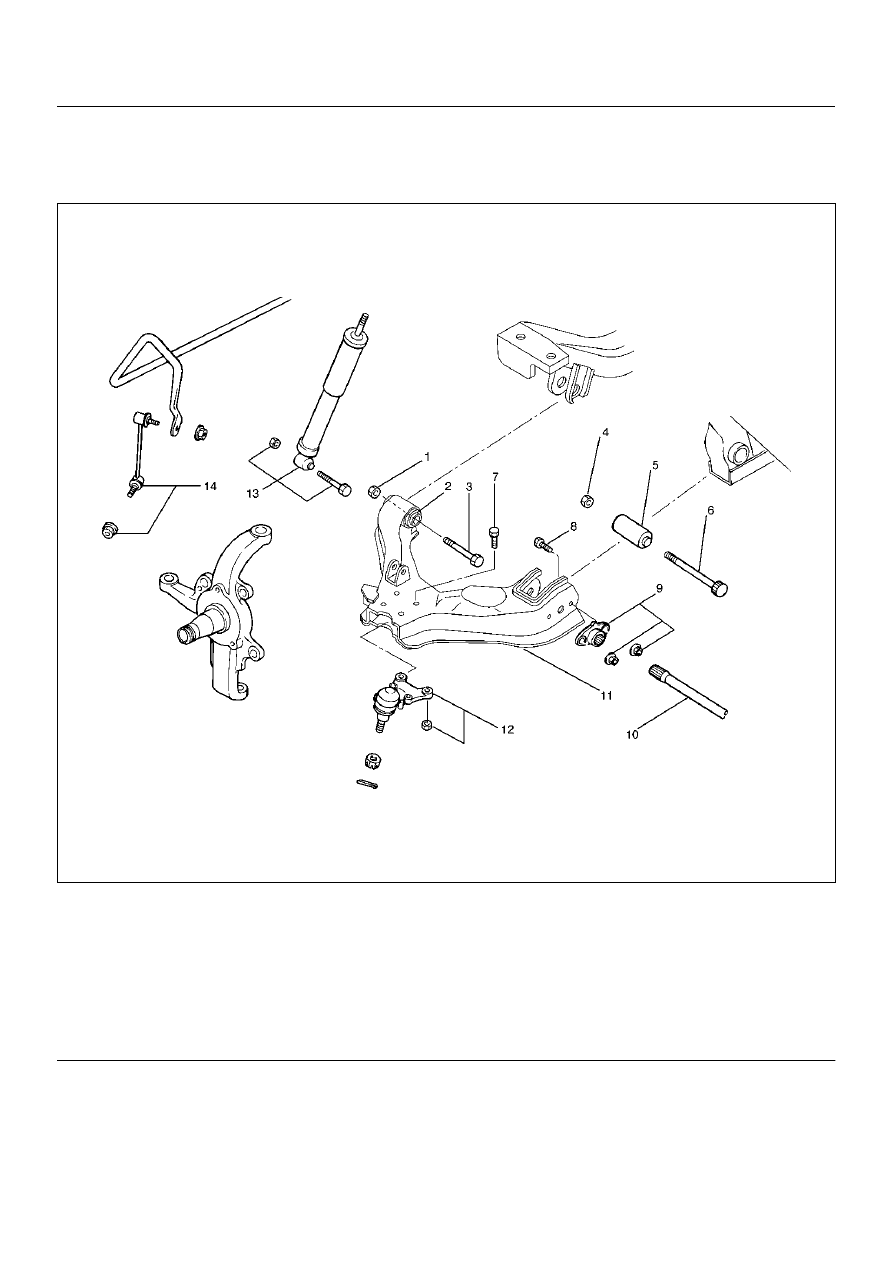

Lower Control Arm and Associated Parts

450RW010

Legend

EndOFCallout

Removal

1. Raise the vehicle and support the frame with

suitable safety stands.

2. Remove wheel and tire assembly. Refer to Wheel in

this section.

3. Remove the tie-rod end from the knuckle. Refer to

Power Steering Unit in Steering section.

4. Remove the retaining ring from the front axle driving

shaft to release the shaft from hub. Refer to Front
Hub and Disc in Driveline/Axle section.

5. Support lower control arm with a jack.

(1) Nut, Front
(2) Bush, Front
(3) Bolt, Front
(4) Nut, Rear
(5) Bush, Rear
(6) Bolt, Rear
(7) Bolt, Lower Ball Joint

(8) Bolt, Torsion Bar Arm
(9) Torsion Bar Arm Bracket

(10) Torsion Bar
(11) Lower Control Arm
(12) Lower Ball Joint
(13) Shock Absorber
(14) Stabilizer Link

3C–18

FRONT SUSPENSION

6. Remove front nut.

7. Remove rear nut.

8. Remove torsion bar, refer to Torsion Bar in this

section.

9. Remove torsion bar arm bracket.

10. Disconnect the stabilizer link at the lower control

arm.

11. Remove the shock absorber lower end from the

lower control arm.

12. Remove the lower ball joint from the lower control

arm.

13. Remove front bolt.

14. Remove rear bolt.

15. Remove lower control arm.

16. Remove torsion bar arm bolt.

17. Remove lower ball joint bolt.

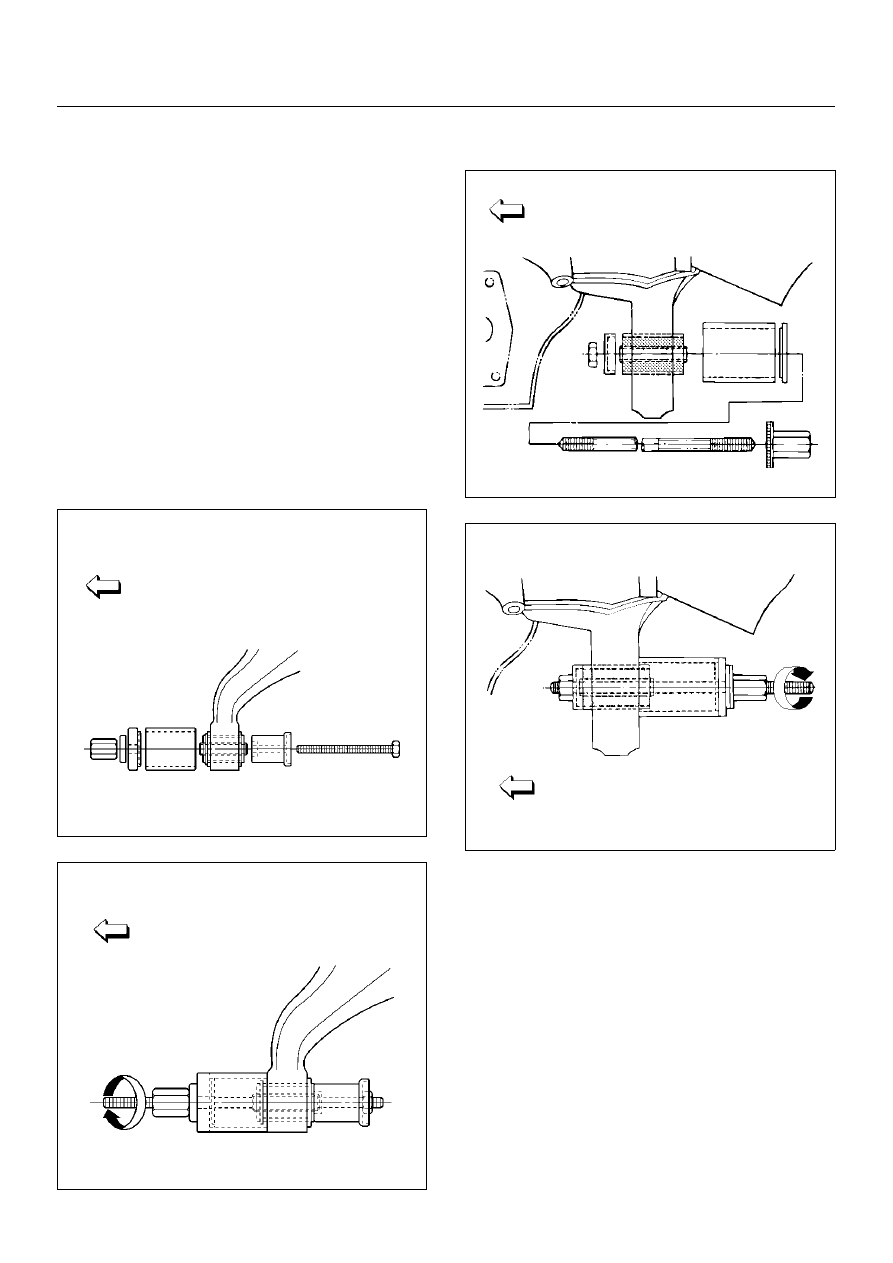

18. Remove front bushing by using remover 5–8840–

2123–0.

901RW154

901RW155

19. Remove rear bushing by using remover 5–8840–

2124–0.

901RW051

901RW052

Inspection and Repair

Make necessary correction or parts replacement if
wear, damage,  corrosion or any other abnormal
condition are found through inspection.
Check the following parts:

• Lower control arm

• Bushing

FRONT SUSPENSION

3C–19

Installation

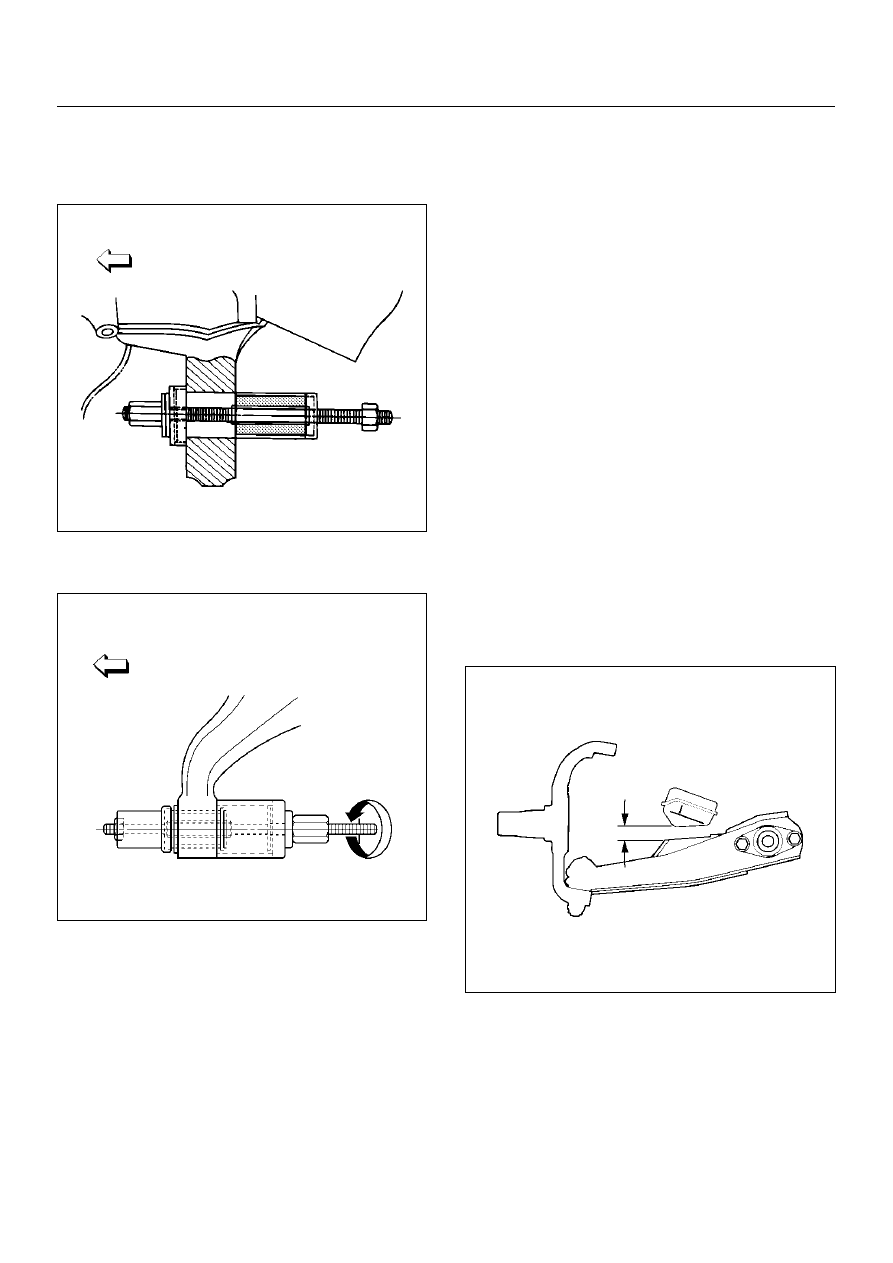

1. Install rear bushing by using installer 5–8840–2124–

0.

901RW053

2. Install front bushing by using installer 5–8840–

2123–0.

901RW156

3. Install lower ball joint bolt.

4. Install torsion bar arm bolt.

5. Install lower control arm.

6. Install rear bolt.

7. Install front bolt.

8. Install lower ball joint and tighten it to the specified

torque.

Torque: 116N·m (11.8kg·m/85lbft)

9. Install shock absorber and tighten it to the specified

torque.

Torque: 93N·m (9.5kg·m/69lbft)

10. Install stabilizer link and tighten it to the specified

torque.

Torque: 50N·m (5.1kg·m/37lbft)

11. Install torsion bar arm bracket and tighten it to the

specified torque.

Torque: 116N·m (11.8kg·m/85lbft)

12. Install Torsion bar, refer to Torsion Bar in this

section.

13. Install rear nut and tighten lower link nut finger–tight.

NOTE:  Torque lower control arm nut after adjusting
buffer clearance.

Buffer clearance: 22mm (0.87in)

Torque: 235N·m (24.0kg·m/174lbft)

450RS012
