POWER-ASSISTED STEERING SYSTEM

2A–45

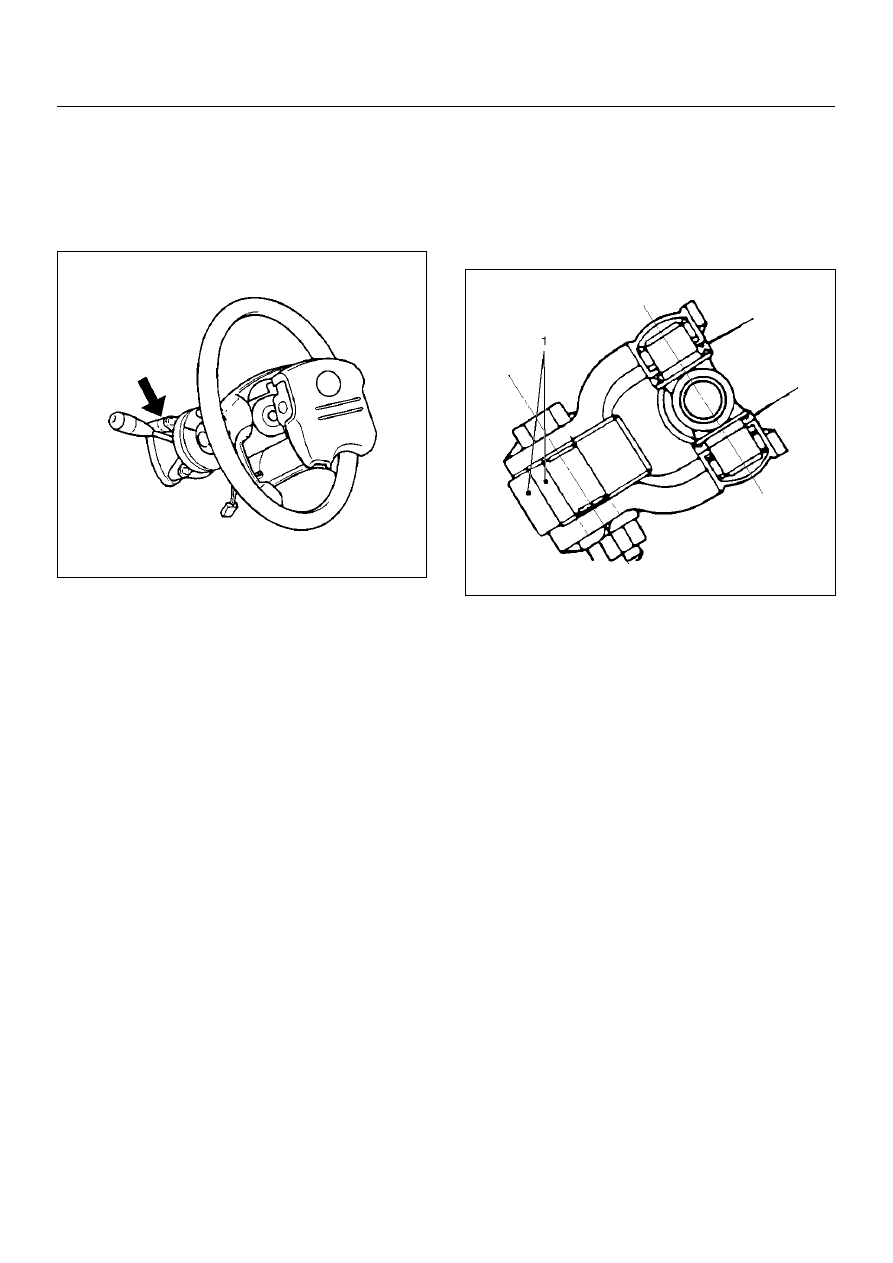

13. Remove the combination switch assembly with SRS

coil.

NOTE:  SRS coil is a part of combination switch
assembly, which can not be replaced singly.  Therefore,
be sure not to remove the SRS coil from the
combination switch assembly.

825RW288

14. Remove snap ring.

15. Remove cushion rubber.

16. Remove shift lock cable (For A/T).

17. Disconnect the starter switch harness connector

located under the steering column, then remove
lock cylinder assembly.

18. Apply a setting mark (1) across the universal joint

and transfer gear to reassemble the parts in their
original position, then remove steering column
assembly and second shaft.

NOTE:  A setting mark can be easily made if the shaft is
withdrawn a little by loosening the steering shaft
universal joint.

431RW009

2A–46

POWER-ASSISTED STEERING SYSTEM

Insepction

If the abnormal conditions are found through inspection,
replace the steering column assembly.

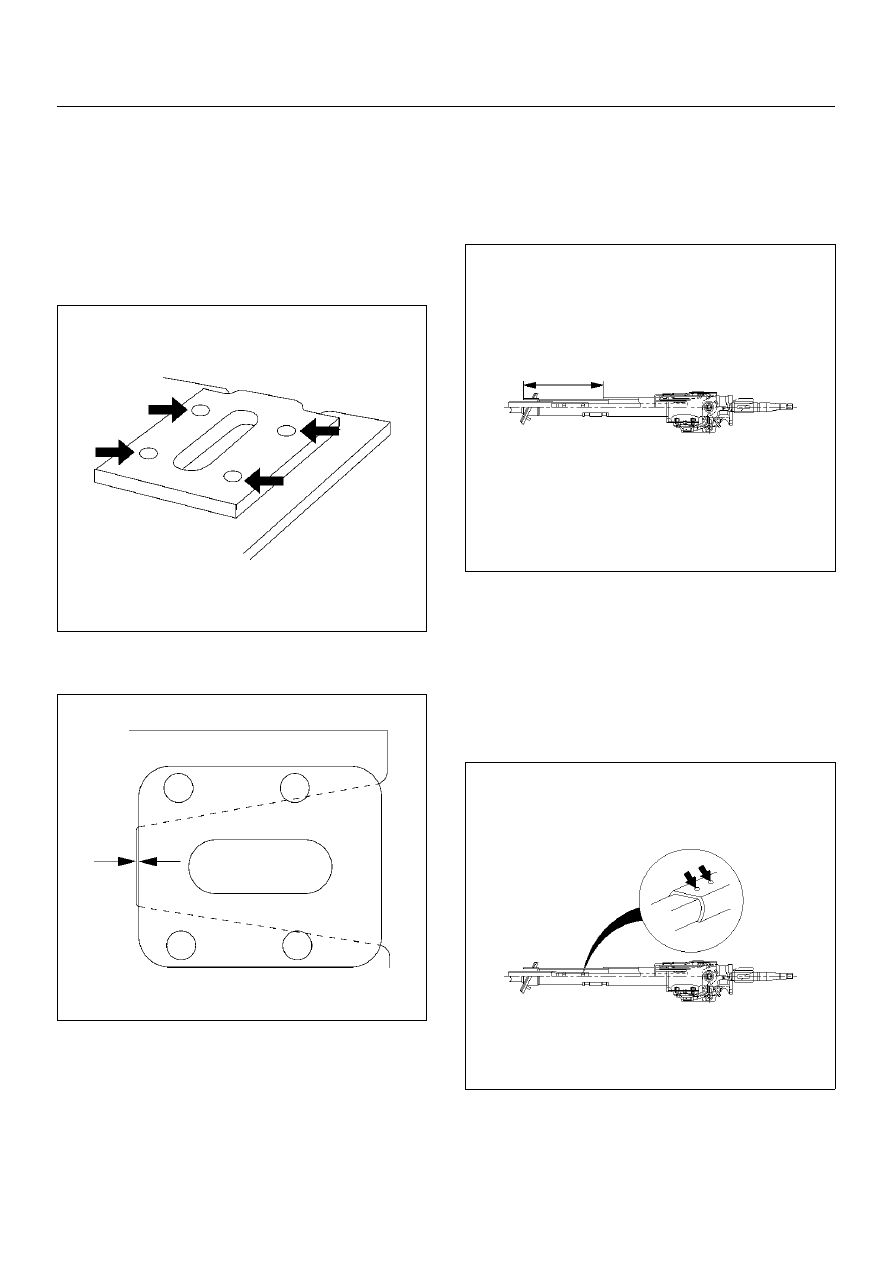

Column Capsule

Check capsules on steering column bracket assembly;
all must be securely seated in bracket slots and checked
for any loose conditions when pushed or pulled by hand.

431RW030

Check clearance between capsule and bracket. If must
be within 1mm (0.039 in).

431RW031

Column Tube

Check for collapes by measuring the distance as shown
in the figure.

Standard distance: 162.2-165.8 mm (6.386-6.528
in)

431RY00010

Column Universal Joint for Tilt Mechanism

If the resistance is felt when checked by rotate the joint,
replace the steering column assembly.

Sheared Injected Plastic Pin

Check the sheared injected plastic pins for any loose
conditions or damage.

431RY00011

POWER-ASSISTED STEERING SYSTEM

2A–47

Shaft Length

Check the shaft length from the center of the universal
joint to the end of the shaft. If column length is not in
specifications, steering column should be replaced.

Standard length: 662.2-664.2 mm (26.149-26.228
in)

431RY00012

Shaft Universal Joint (Lower End)

If the resistance is felt when checked by rotate the joint,
replace the steering column assembly.

Shaft Bellows Pipe

Check the shaft bellows pipe for bend by using straight
edge. Measure the clearance between the bellows pipe
and the straight edge (at center of the bellows pipe).

Standard: Less than 1mm (0.039 in)

431RW035

Tilt Mechanism

Tilt mechanism should moves smoothly.
While locked the tilt mechanism, be sure the steering
column latch securely by pushing the steering wheel
upward and downward.

Installation

1. Install steering column assembly and second

steering shaft.

2. Align the setting marks on the universal joint and

transfer gear made during removal.

3. Tighten the steering column fixing bolt (dash panel)

to the specified torque.

Torque: 20N·m (2.0kg·m/14lbft)

4. Tighten the steering column fixing nuts  (cross

beam) to the specified torque.

Torque: 17N·m (1.7kg·m/12lbft)

5. Tighten the universal joint to the specified torque.

Torque: 31N·m (3.2kg·m/23lbft)

6. Install lock cylinder assembly.

7. Install shift lock cable (For A/T).

8. Install cushion rubber.

9. Install snap ring.

10. Install combination switch and SRS coil assembly.

After installation of combination switch assembly,
connect the combination switch wiring harness
connector and the SRS 2-way connector located
under the steering column.

2A–48

POWER-ASSISTED STEERING SYSTEM

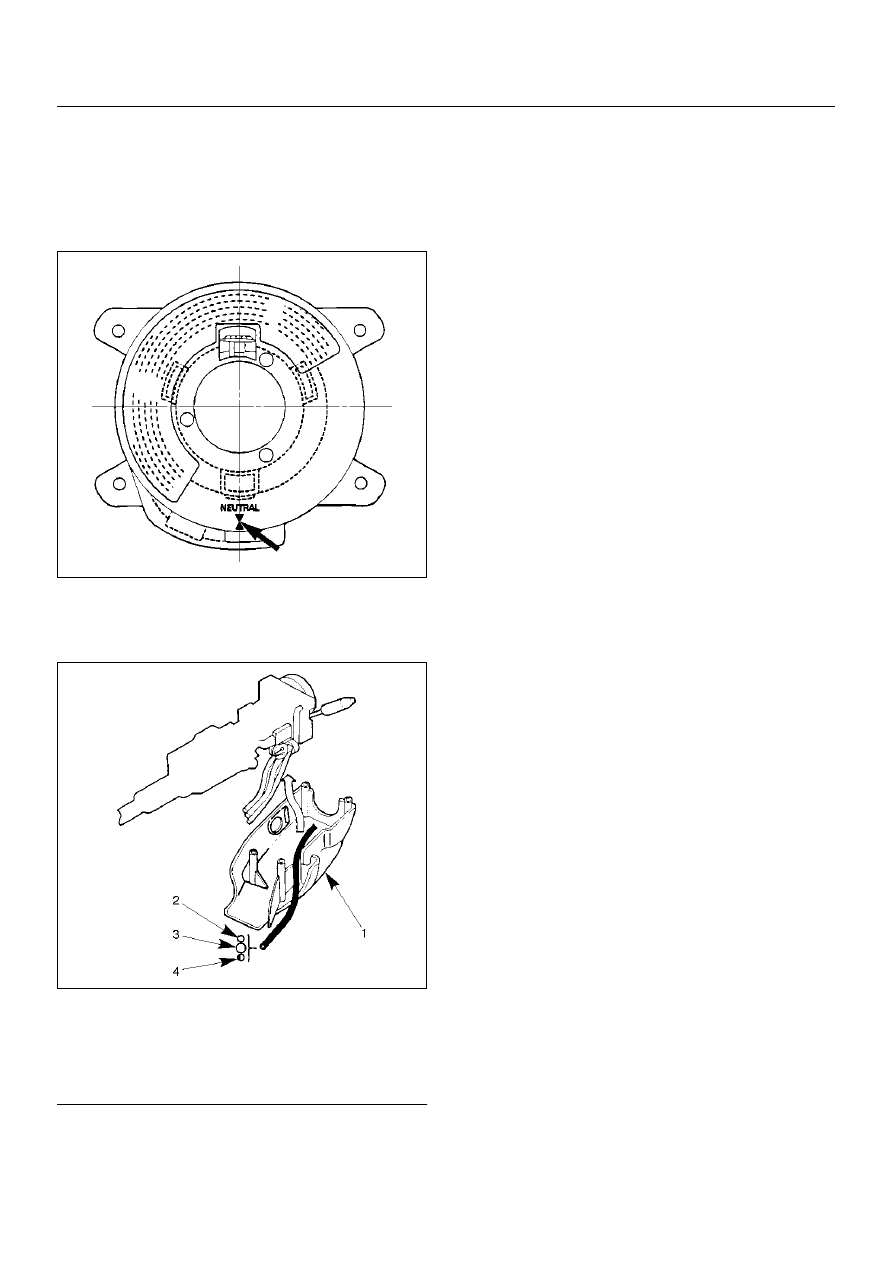

11. Turn the SRS coil counter clockwise to full, return

about 3 turns and align the neutral mark.

CAUTION:  When turning the SRS coil counter
clockwise to full, stop turning if resistance is felt.
Forced further turning may damage to the cable in
the SRS coil.

825RW016

12. When installing the steering column cover, be sure

to route each wire harness as illustrated so that the
harnesses do not catch any moving parts.

825RW017

Legend

EndOFCallout

13. Install steering wheel and align the setting marks

made when removing.

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt to remove the steering
wheel.  The steering shaft is designed as an energy
absorbing unit.

14. Tighten the steering wheel fixing nut to the specified

torque.

Torque: 34N·m (3.5kg·m/25lbft)

15. Support the module and carefully connect the

module connector and horn lead, then install inflator
module.

NOTE:  Pass the lead wire through the tabs on the
plastic cover (wire protector) of inflator to prevent lead
wire from being pinched.

16. Tighten bolts to specified torque.

Torque: 9N·m (0.9kg·m/78 lbin)

17. Install driver knee bolster (reinforcement).

18. Install instrument panel lower cover.

19. Install the engine hood opening lever.

20. Connect the yellow 2-way SRS connector and horn

lead located under the steering column.

21. Connect the battery “–" terminal cable.

System Inspection

Turn the ignition switch to “ON" while watching warning
light.
The light should flash 7 times and then go off.  If lamp
does not operate correctly, refer to Restraints section.

(1) Steering Column Cover
(2) Starter Switch Harness
(3) Combination Switch Harness
(4) Inflator Module Harness
