POWER-ASSISTED STEERING SYSTEM

2A–37

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt  to remove the steering
wheel.  The steering shaft is designed as an energy
absorbing unit.

430RX005

9. Remove steering column cover.

10. Disconnect the wiring harness connectors located

under the steering column then remove combination
switch and SRS coil assembly.

NOTE:  The SRS coil is a part of the combination switch
assembly, which can not be replaced separately.
Therefore, be sure not to remove the SRS coil from the
combination switch assembly.

825RW288

Installation

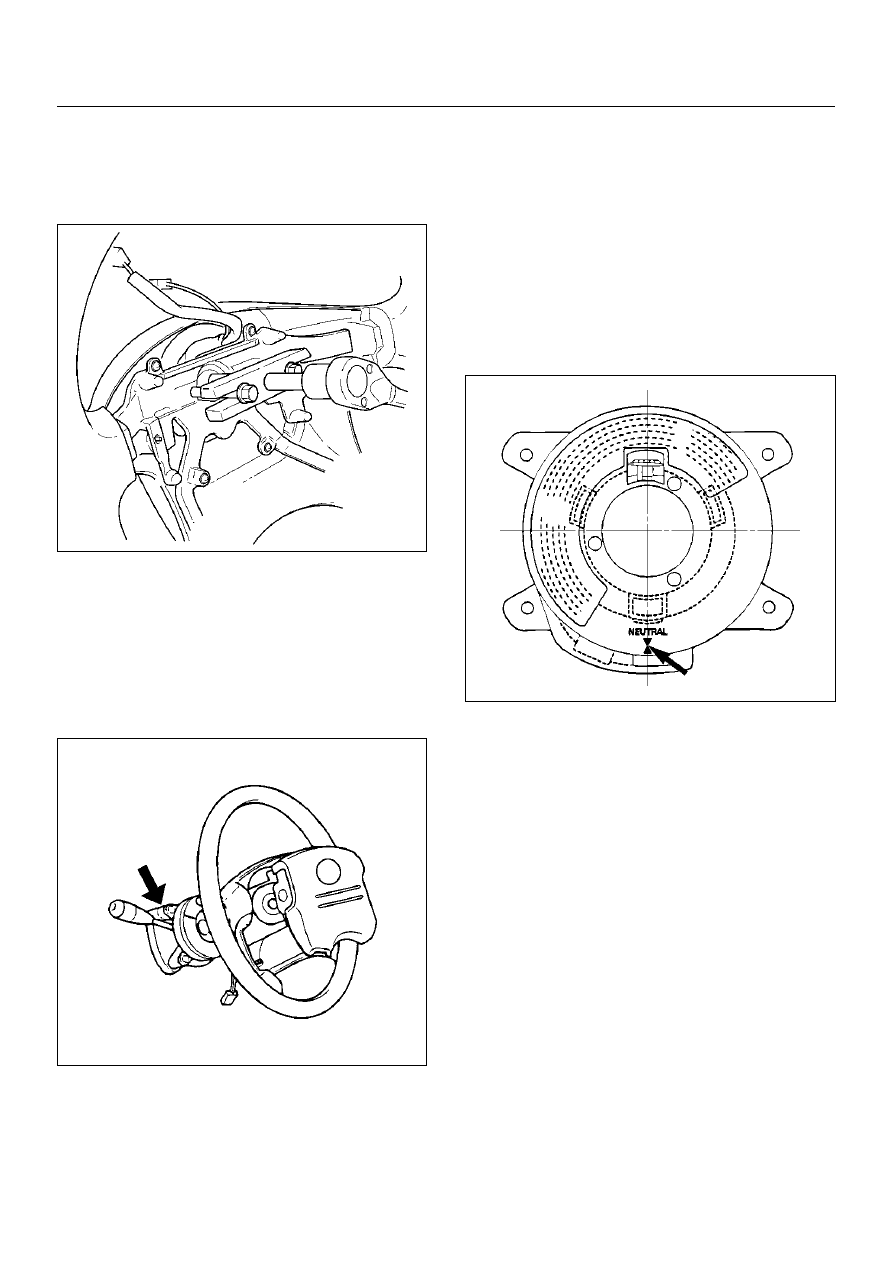

1. Install combination switch and SRS coil assembly.

After installation of combination switch assembly,
connect the combination switch wiring harness
connector and the SRS 2-way connector located
under the steering column.   Then turn the SRS coil
counter clockwise to full, return about 3 turns and
align the neutral mark.

CAUTION:  When turning the SRS coil counter
clockwise to full, stop turning if resistance is felt.
Forced further turning may damage to the cable in
the SRS coil.

825RW016

2A–38

POWER-ASSISTED STEERING SYSTEM

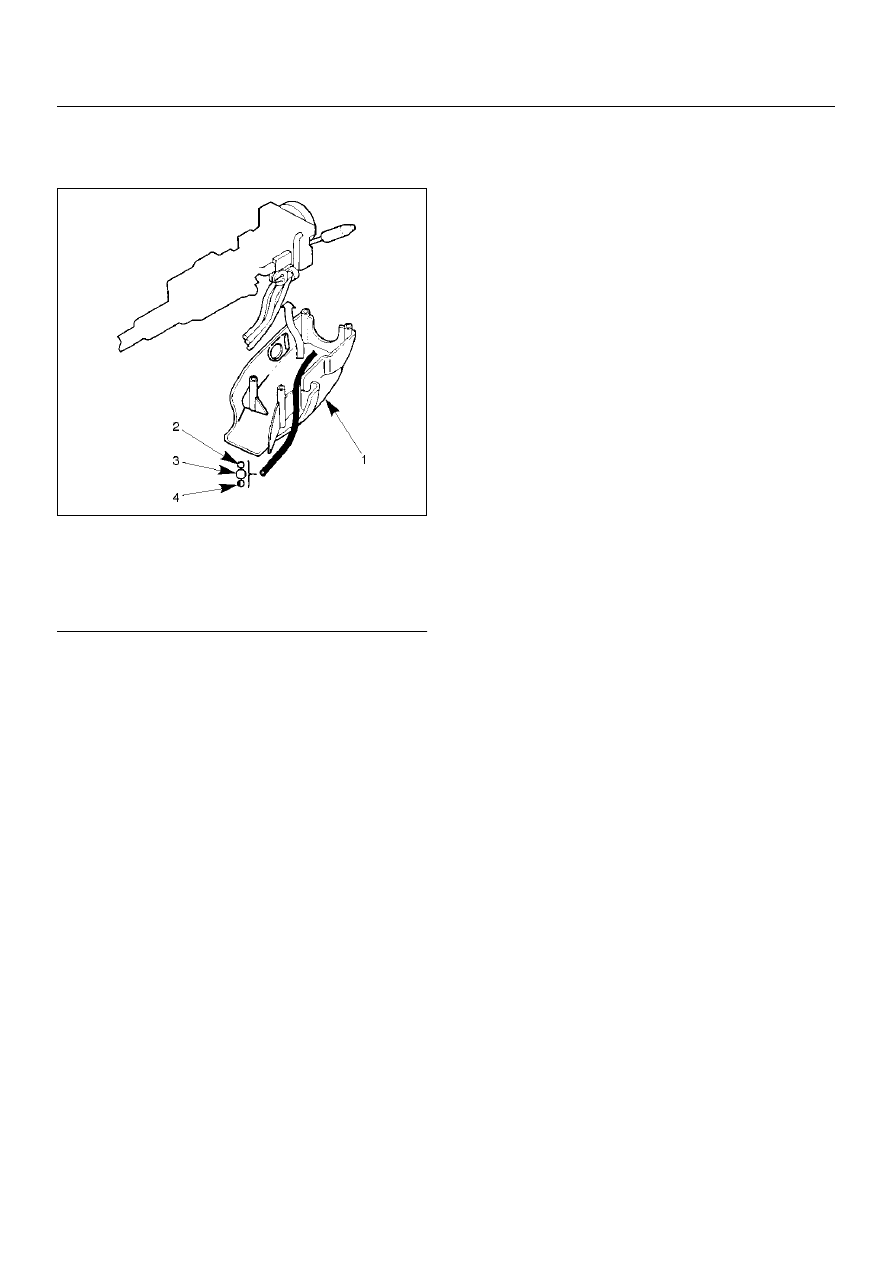

2. When installing the steering column cover, be sure

to route each wire harness as illustrated so that the
harnesses do not catch on any moving parts.

825RW017

Legend

EndOFCallout

3. Align the setting marks made when removing then

install steering wheel.

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt to remove the steering
wheel.   The steering shaft is designed as an energy
absorbing unit.

4. Tighten the steering wheel fixing nut to the specified

torque.

Torque: 34N·m (3.5kg·m/25lbft)

5. Support the inflator module and carefully connect

the SRS connector and horn lead.

NOTE:  Pass the lead wire through the tabs on the
plastic cover (wire protector) of inflator to prevent lead
wire from being pinched.

6. Tighten bolts to specified torque.

Torque: 9N·m (0.9kg·m/78 lbin)

7. Install driver knee bolster (reinforcement).

8. Install instrument panel lower cover then Install the

engine hood opening lever.

9. Connect  the SRS connector.

10. Connect the battery “-" terminal cable.

11. Turn the ignition switch to “ON" while watching

warning light and check the light should flash 7
times and then go off.   If lamp does not operate
correctly, refer to Restraints section.

(1) Steering Column Cover
(2) Starter Switch Harness
(3) Combination Switch Harness
(4) Inflator Module Harness

POWER-ASSISTED STEERING SYSTEM

2A–39

Lock Cylinder

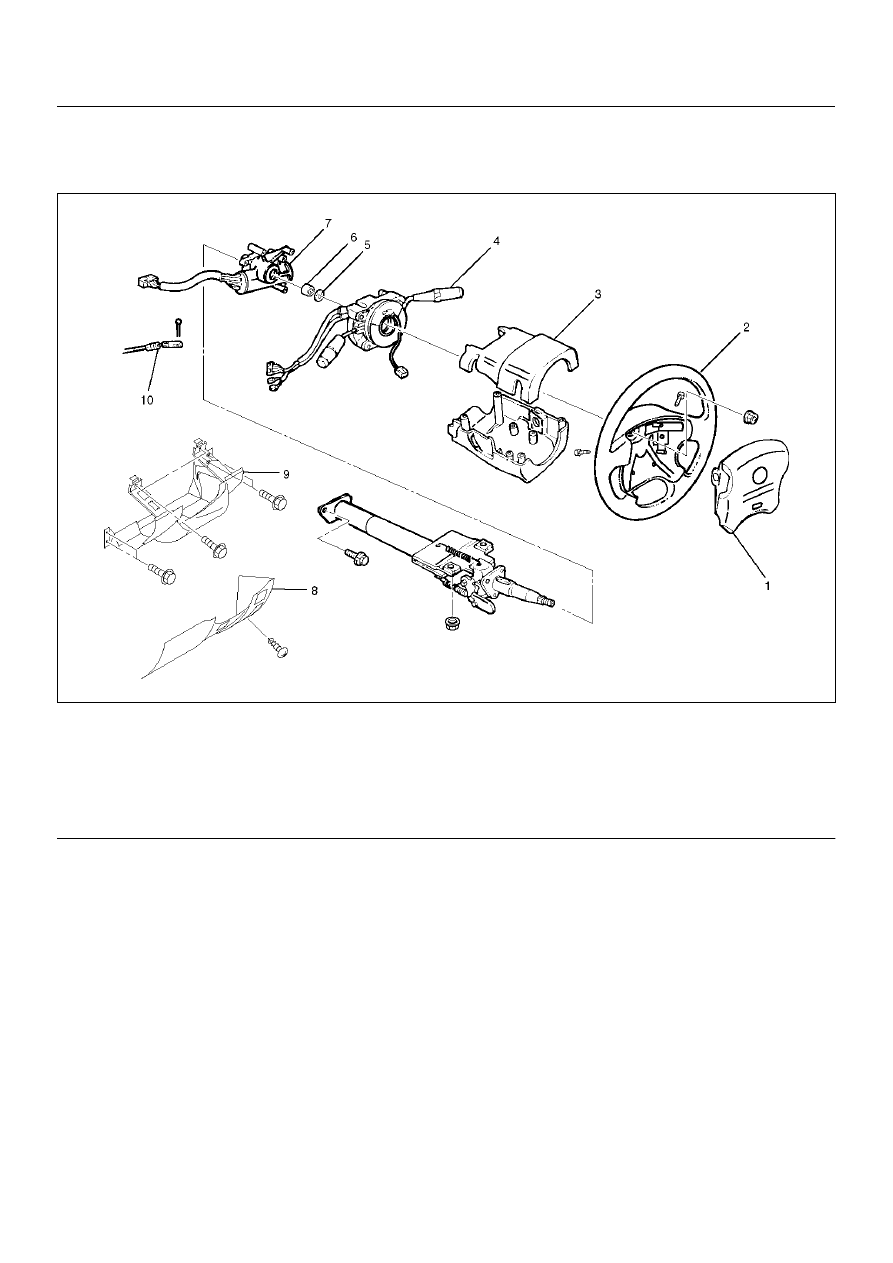

Lock Cylinder and Associated Parts

431RW027

Legend

EndOFCallout

Removal

1. Turn the steering wheel so that the vehicle's wheels

are pointing straight ahead.

2. Turn the ignition switch to “LOCK".

3. Disconnect the battery “–" terminal cable, and wait

at least 5 minutes.

4. Disconnect the yellow 2-way SRS connector located

under the steering column.

CAUTION:  The wheels of the vehicle must be
straight ahead and the steering column in the
"LOCK" position before disconnecting the steering
wheel.  Failure to do so will cause the coil assembly
to become uncentered which will cause damage to
the coil assembly.

5. Remove the engine hood opening lever and steering

lower cover.

6. Remove driver knee bolster (reinforcement).

(1) Inflator Module
(2) Steering Wheel
(3) Steering Column Cover
(4) Combination Switch and SRS Coil Assembly
(5) Snap Ring

(6) Cushion Rubber
(7) Lock Cylinder Assembly
(8) Instrument Panel Lower Cover
(9) Driver Knee Bolster (reinforcement)

(10) Shift Lock Cable (for A/T)

2A–40

POWER-ASSISTED STEERING SYSTEM

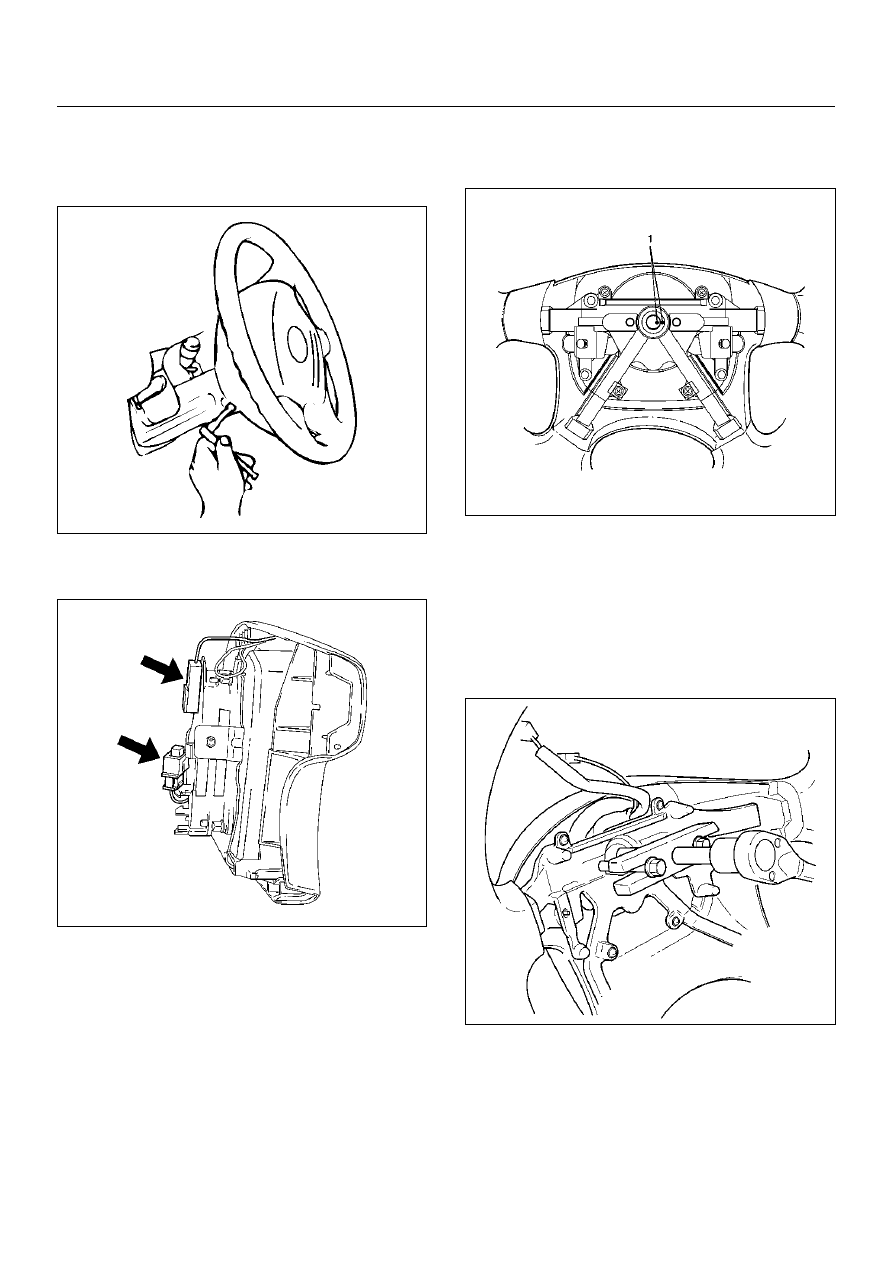

7. Loosen the inflator module fixing bolt from behind

the steering wheel assembly using a TORX® driver
or equivalent until the inflator module can be
released from steering assembly.

827RW070

8. Disconnect the yellow 2-way SRS connector and

horn lead located behind the inflator module.

827RW073

9. Apply a setting mark (1) across the steering wheel

and shaft so parts can be reassembled in their
original position.

430RW021

10. Move the front wheels to the straight ahead position,

then use steering wheel remover  5–8521–0016–0
to remove the steering wheel.

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other
impact tools in an attempt to remove the steering
wheel.  The steering shaft is designed as an energy
absorbing unit.

430RX005
