8F–44

BODY STRUCTURE

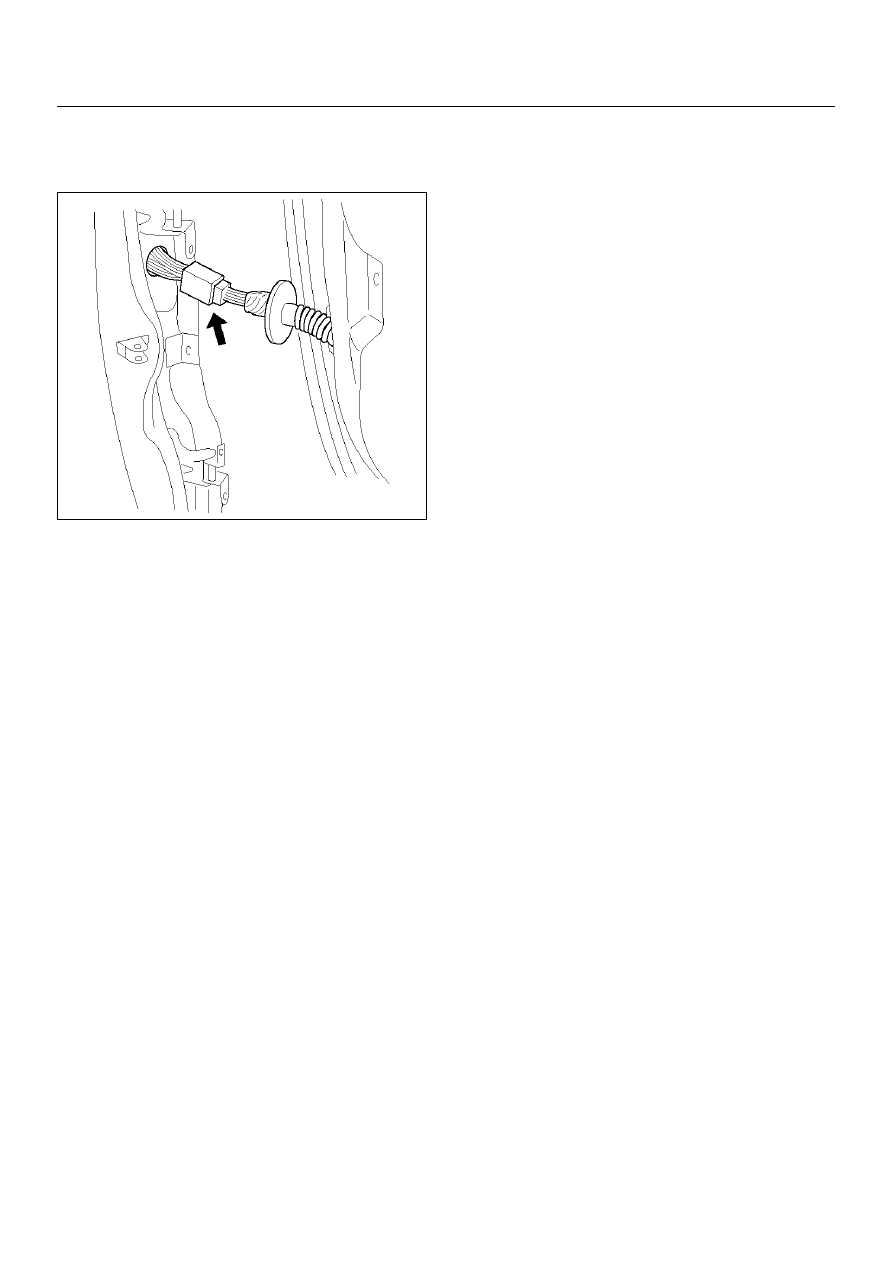

5. Remove the door harness connection.

• Pull the door harness grommet out in order to

disconnect the door harness  connection.

630RW004

6. Remove the rear door assembly.

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. Align the door fitting to the body by referring to Front

Door Assembly in this section.

2. Tighten the door hinge bolts to the specified torque.

Torque : 34 N·m (3.5 kg·m/25 lb ft)

3. Apply chassis grease to the check arm pin and the

door hinge moving surface.

BODY STRUCTURE

8F–45

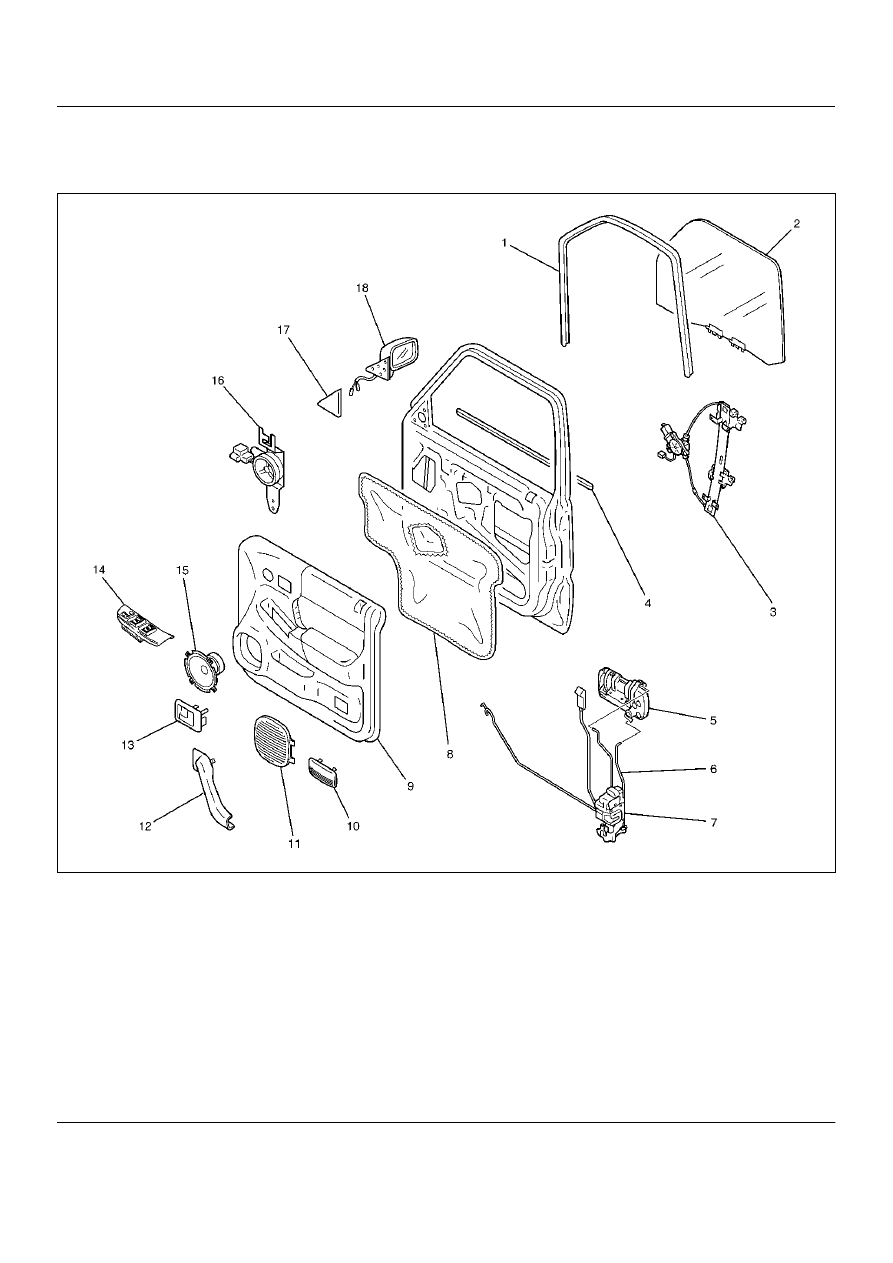

Front Window Regulator, Glass and Glass Run

Parts Location

635RW015

Legend

EndOFCallout

(1) Glass Run
(2) Glass
(3) Window Regulator
(4) Waist Seal
(5) Outside Handle
(6) Locking Link
(7) Door Lock Assembly
(8) Waterproof Sheet
(9) Door Trim Panel

(10) Courtesy Light Lens

(11) Speaker Grille
(12) Grip Cover
(13) Inside Handle
(14) Power Window Switch
(15) Speaker Assembly
(16) Tweeter
(17) Door Mirror Cover
(18) Door Mirror Assembly

8F–46

BODY STRUCTURE

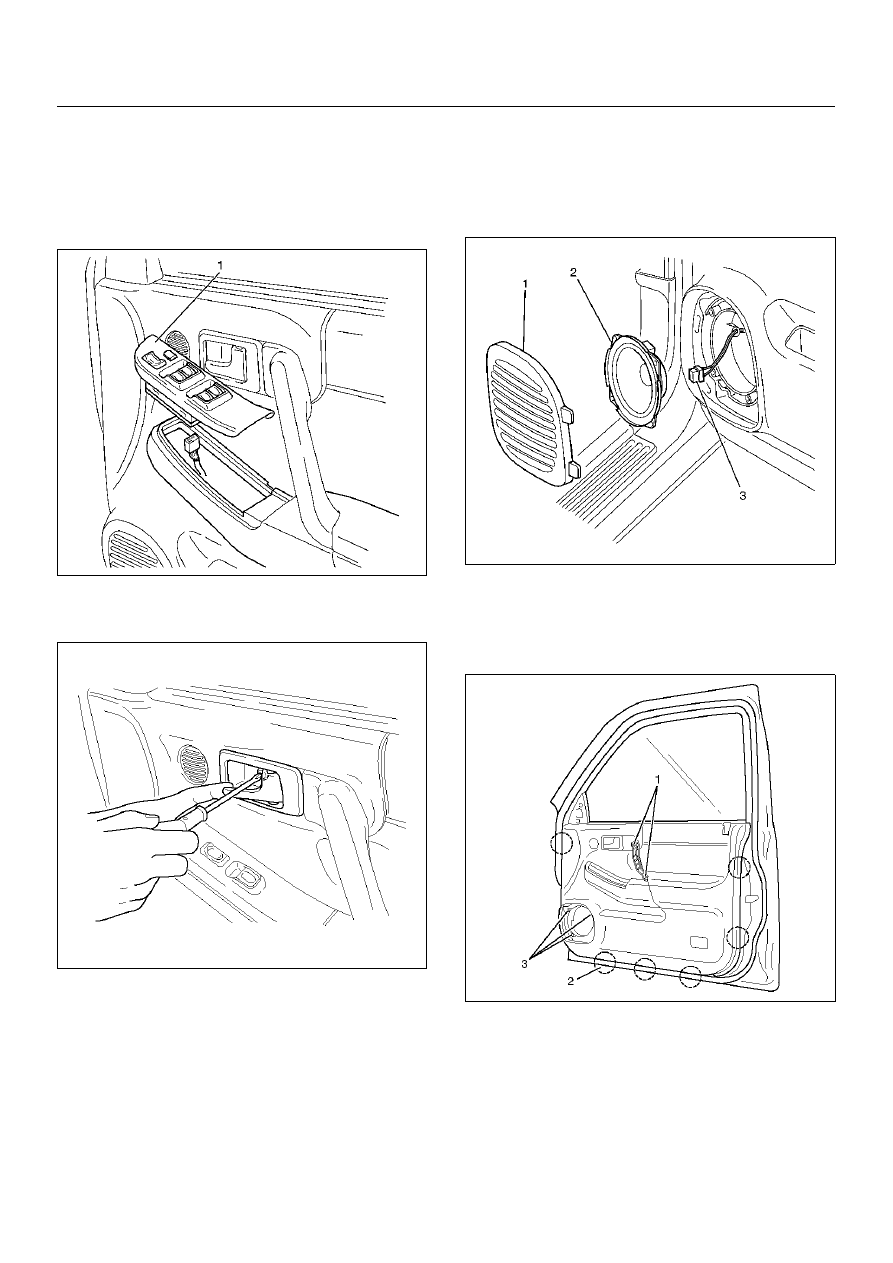

Removal

1. Disconnect the battery ground cable.

2. Remove the power window switch.

• Pry out the power window switch and remove the

connectors.

635RW016

3. Remove the screw while pulling the inside lever

toward you and then remove the inside handle.

632RW003

4. Remove the speaker grille (1).

• Pull out the front side of the grille.

5. Remove the speaker assembly (2).

• Remove the four screws and disconnect the

speaker harness connector (3).

890RX012

6. Remove the door mirror cover.

7. Remove the grip cover.

8. Remove the five screws (1), (3) and pull out the trim

panel at the six clip positions (2).

635RW007

BODY STRUCTURE

8F–47

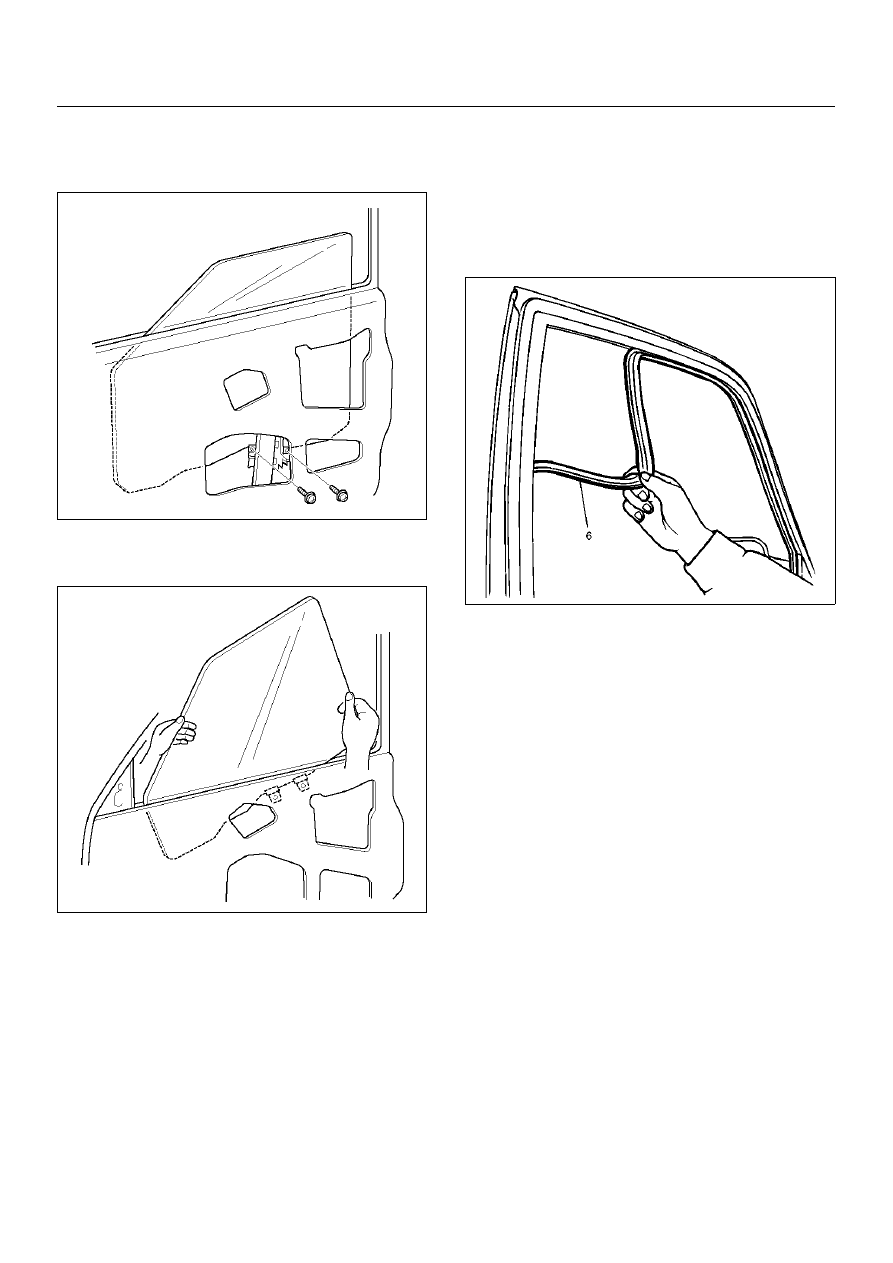

9. Remove the waterproof sheet.

10. Remove the two screws through the access hole

and pull out the glass upward.

631RW006

11. Turn the glass inside out and pull it up from its rear

side.

631RW007

12. Remove the window regulator.

• Remove the seven fixing bolts.

• Disconnect the window regulator motor harness

connector.

13. Remove the glass run.

• Pull the glass run (6) out from the door frame

groove.

631RS007

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. Check to see that the window regulator operates

smoothly and the glass opens and closes properly.

2. Install the waterproof sheet with no clearance

between the door panel and the waterproof sheet.
