SEAT BELT SYSTEM

Front Seat Belt

Front Seat Belt and Associated Parts

760R100049

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the tailgate weather strip.

3. Remove the rear end floor trim cover.

4. Remove the luggage room light.

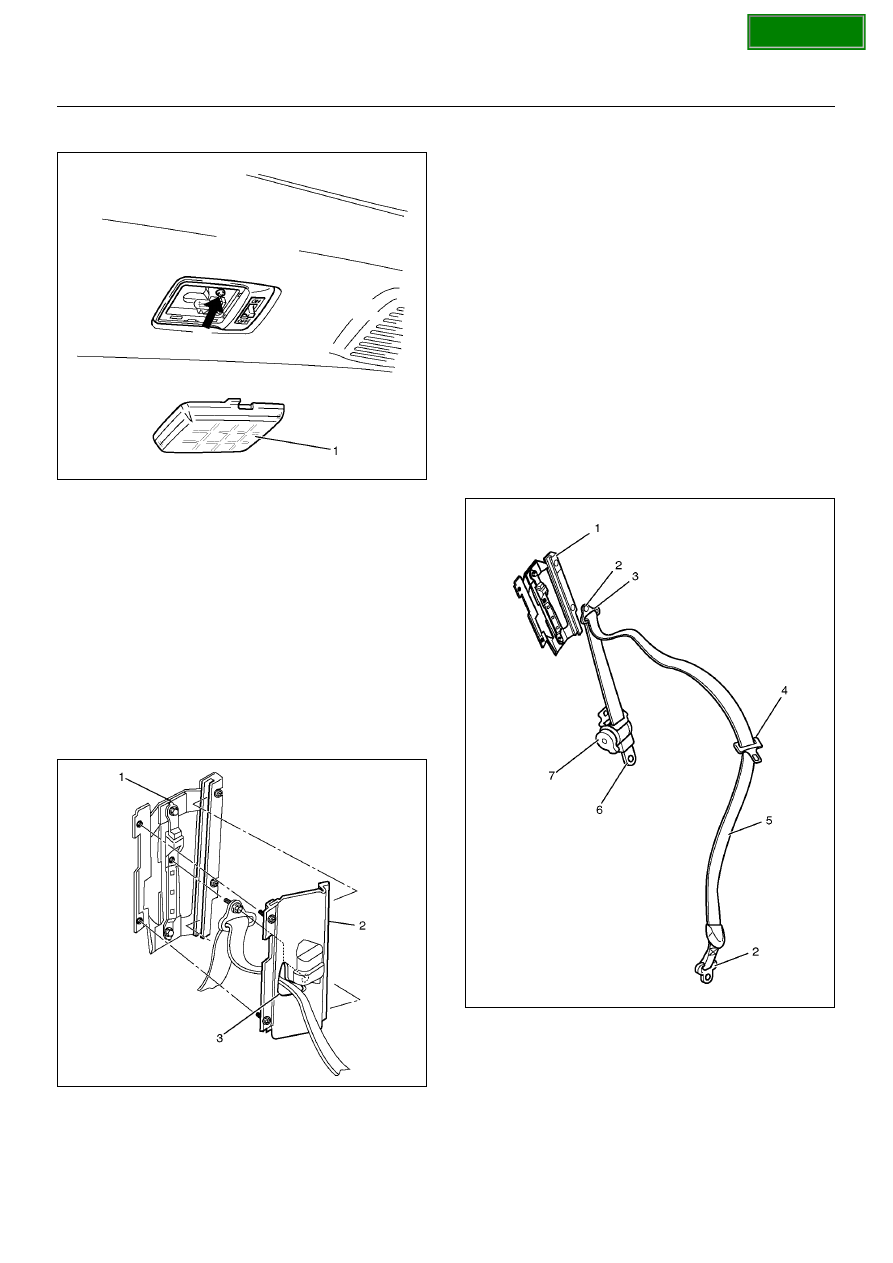

• Remove the luggage room light lens (1) and the

fixing screw.

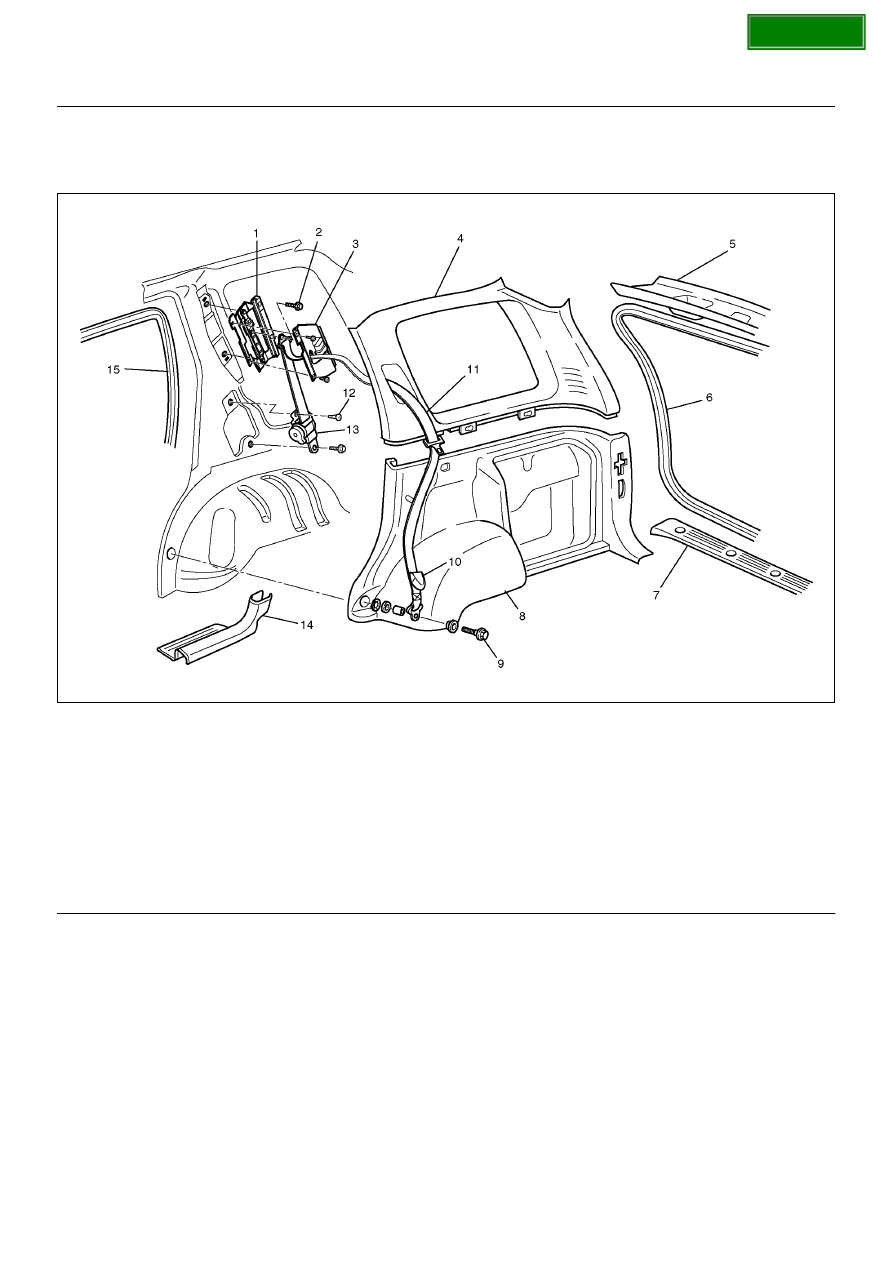

(1) Adjustable Shoulder Anchor Assembly
(2) Seat Belt Upper Anchor Bolt
(3) Slider Plate Trim Assembly
(4) Upper Quarter Trim Cover
(5) Rear Roof Trim Cover
(6) Tailgate Weather Strip
(7) Rear End Floor Trim Cover
(8) Lower Quarter Trim Cover

(9) Seat Belt Lower Anchor Belt

(10) Anchor Cover
(11) Rear Seat Belt Assembly
(12) Screw
(13) Retractor
(14) Rear Sill Plate
(15) Rear Door Seal Finisher

SECTION

SEAT BELT SYSTEM

9A–5

• Disconnect the luggage room light connector.

825RW100

5. Remove the rear roof trim cover.

• Pry the trim cover clips free from the body panel.

6. Remove the rear sill plate.

7. Remove the anchor cover and the lower anchor bolt.

8. Remove the upper and lower quarter trim cover.

• Refer to Interior Trim Panel (LWB) in Exterior/

Interior Trim section.

9. Remove the slider plate trim assembly (2).

• Remove the two fixing screws from the adjustable

shoulder anchor (1).

• Pull out the seat belt through the hole (3) on the

slider plate trim.

755RW069

10. Remove the seat belt upper anchor bolt.

11. Remove the retractor.

12. Remove the rear seat belt assembly.

13. Remove the adjustable shoulder anchor assembly.

• Remove the two fixing bolts.

Inspection

If any of the following abnormalities is found, replace on
an assembly basis.

• Deform and malfunction of adjustable shoulder

anchor (1).

• No smooth move of upper/lower anchors (2) in the

circumferential direction.

• Damaged and/or deformed through ring (3).

• Damaged and/or deformed tongue (4).

• Damaged and/or frayed of webbing (5).

• Deformed retractor bracket (6).

• Seat belt not rewound up (7).

• Resistance or abnormal sound when seat belt is

wound out and rewound (7).

• Retractor (7) abnormality.

760R1000051

SECTION

9A–6

SEAT BELT SYSTEM

Inspection of retractor

1. ELR (Emergency Locking Retractor) lock inclining

angle check.

• When the retractor is moved gently from its

installing position, make sure it is not locked
within 15

°

 in any directions, and it remains locked

at 45

°

 or larger.

2. ELR lock check.

• When the seat belt is drawn slowly with the

retractor installed, make sure it is not locked. And
when it is drawn quickly, make sure it is locked.

CAUTION:  Do not disassemble the retractor.

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

1. Tighten the adjustable shoulder anchor assembly

and retractor fixing bolts to the specified torque.

Torque: 39N·m (4.0kg·m/29lbft)

2. Tighten the seat belt anchor bolts (Upper & Lower)

and the retractor fixing bolts to the specified torque.

Torque: 39N·m (4.0kg·m/29lbft)

SECTION

SEAT BELT SYSTEM

9A–7

Front Seat Buckle Assembly

Removal

1. Disconnect the battery ground cable.

2. Disconnect the seat belt warning connector (driver's

side) and remove a clip.

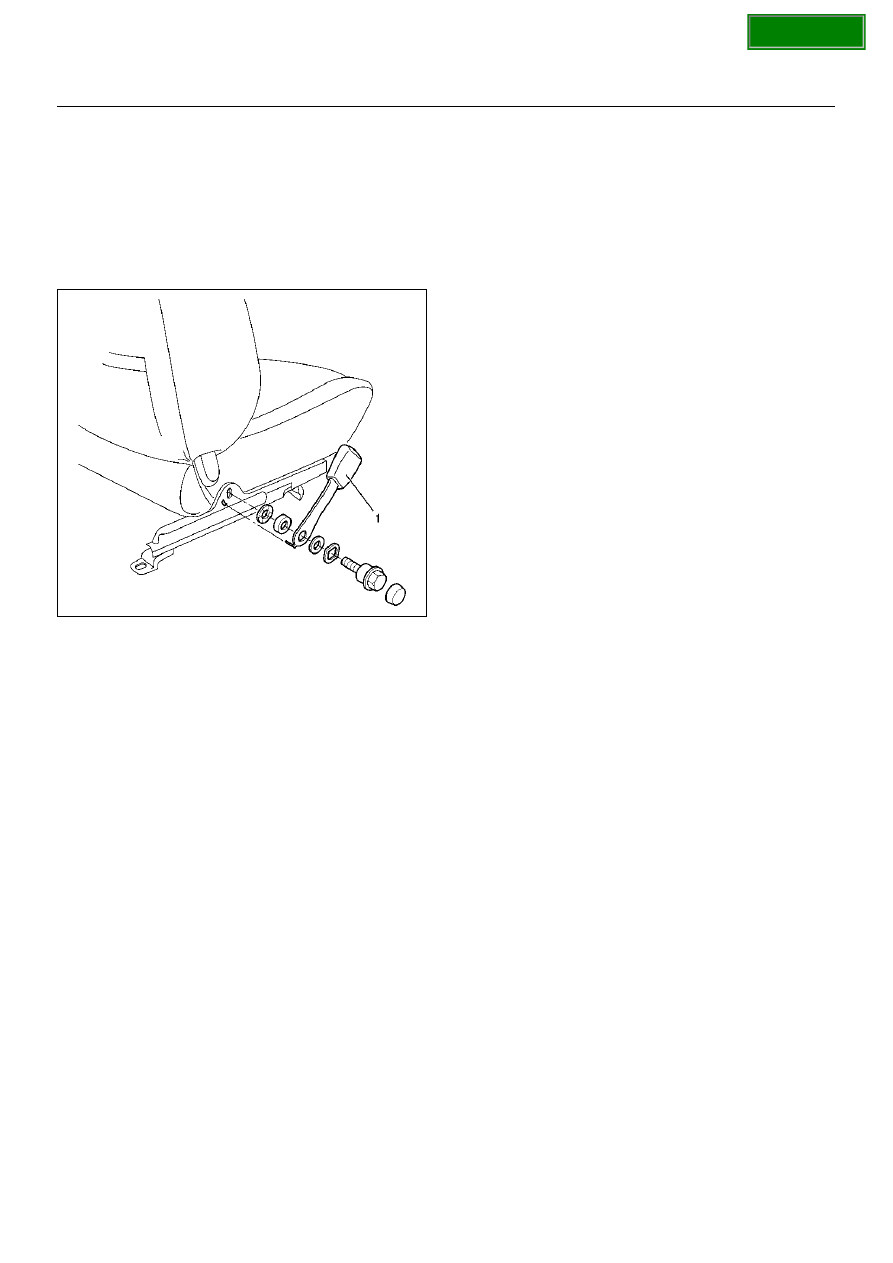

3. Remove the front seat buckle assembly (1).

760RY00016

Installation

To install, follow the removal steps in the reverse order,
noting the following point.

1. Tighten the buckle anchor bolt to the specified

torque.

Torque: 39N·m (4.0 kg·m/29lbft)
