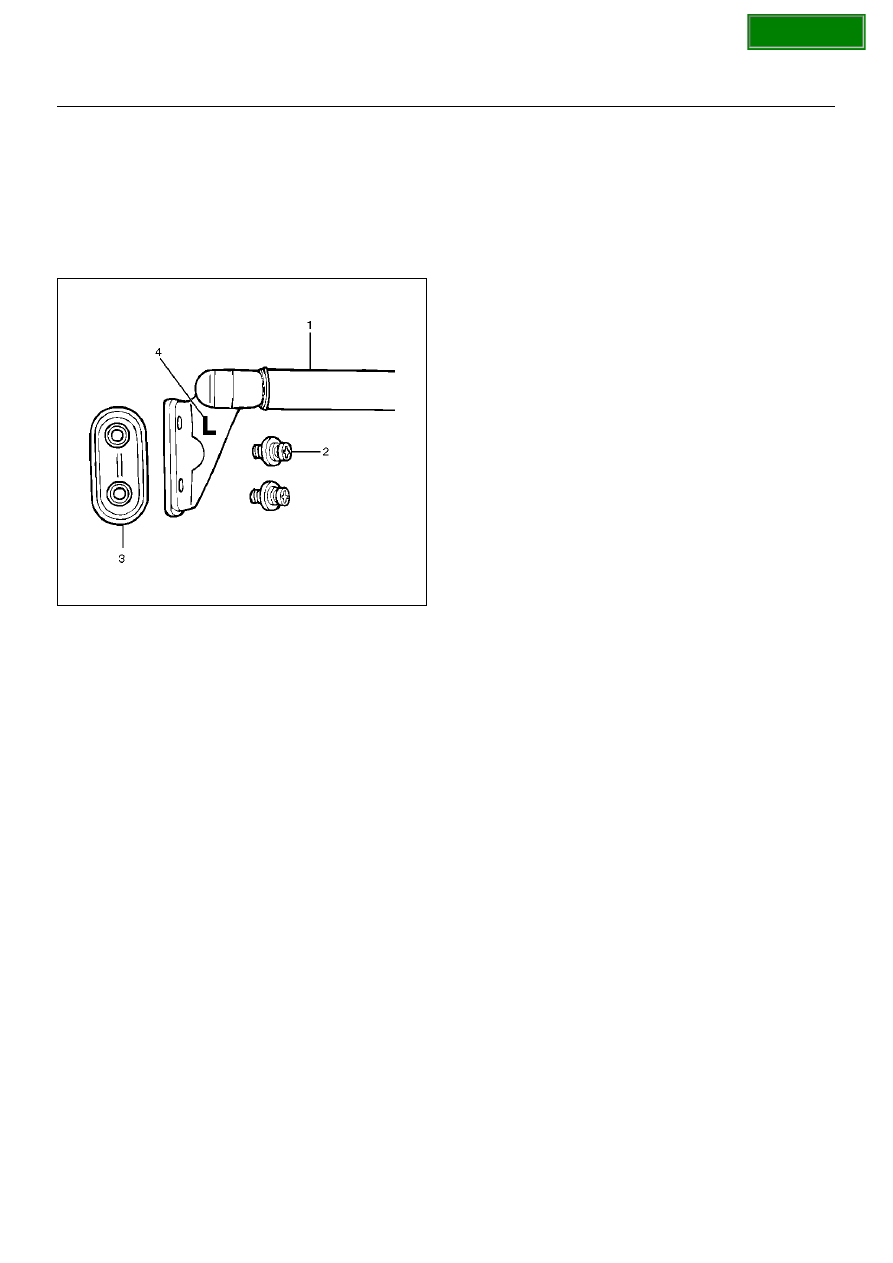

3. When installing gas stay assembly (1), first install

the gas stay onto the rear quarter panel  with fixing
screw (2) and fastener (3) and then attach the gas
stay upper end to the ball stud by spreading  the
retainer with screwdriver, etc. Gas stay assemblies
for left and right sides differ from each other  (The
letter (4) L(LH) or R(RH) is embossed on the gas
stay assembly.)

683RW005

4. When installing hatchgate striker assembly, first

partially tighten the fixing screw and close  the
hatchgate and tailgate. Then fully tighten the fixing
screw with the condition that the striker fits the
hatchgate lock assembly at the tailgate.
Make sure that clearance exists between hatchgate
striker and lock assembly.
After installation, again make sure that the striker
fits the lock assembly properly.

5. Tighten the nuts; hinge to body (LH and RH)

Torque : 6 N·m (0.6 kg·m/52 lb in)

6. Tighten the screws; glass and hinge fix (LH and RH)

Torque : 6 N·m (0.6 kg·m/52 lb in)

NOTE:  When installing the hinge to the body, exercise
special care not to damage the body paint surface.

7. Tighten the hatchgate striker fixing screws.

Torque : 6 N·m (0.6 kg·m/52 lb in)

SECTION

8F–54

BODY STRUCTURE

Adjustment

• Hatchgate alignment is obtained by moving

hatchgate hinges.

682RY00003

Legend

EndOFCallout

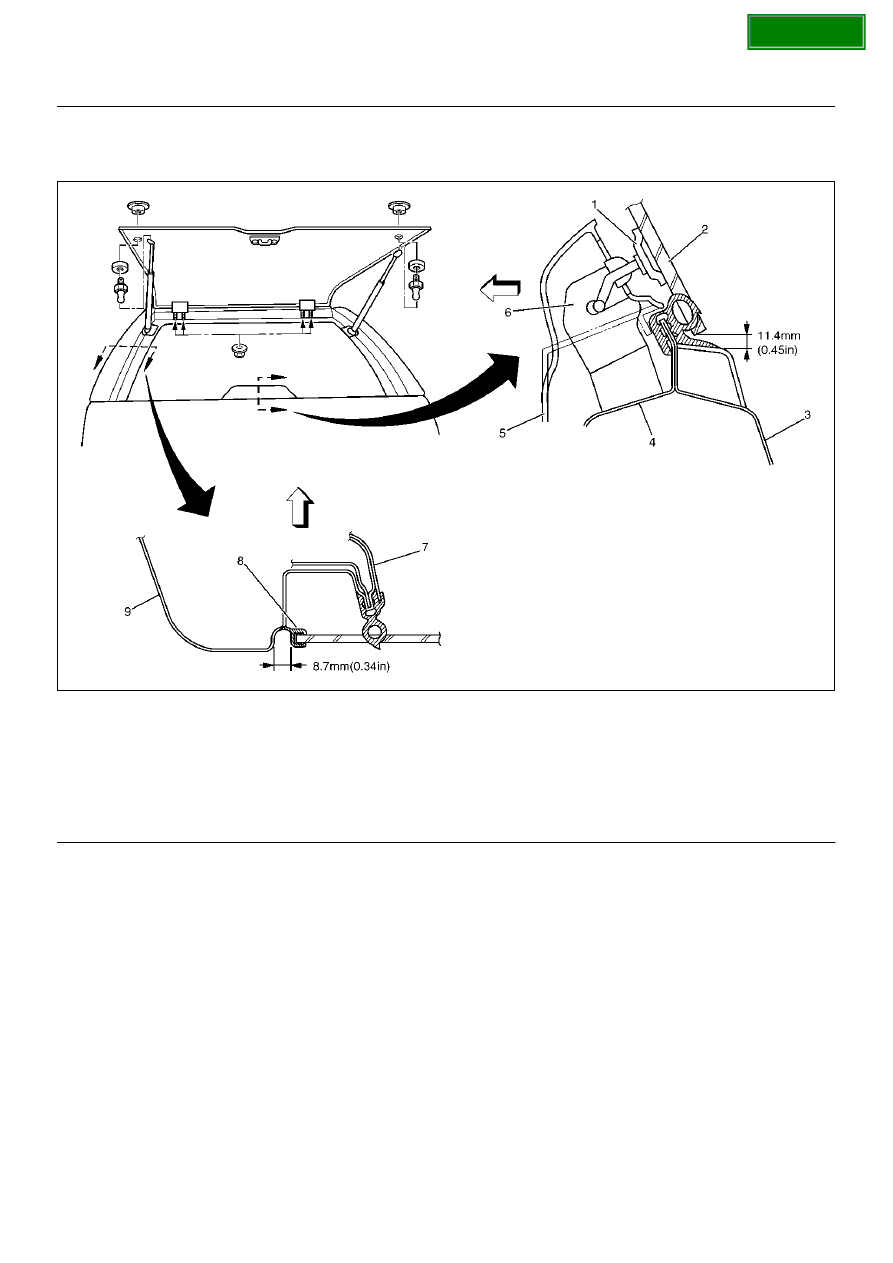

(1) Hatchgate Striker
(2) Hatchgate Glass
(3) Tailgate Outer Panel
(4) Tailgate Inner Panel
(5) Trim Cover

(6) Hatchgate Lock Assembly
(7) Quarter Trim
(8) Hatchgate Glass Seal
(9) Quarter Outer Panel

SECTION

BODY STRUCTURE

8F–55

Spare Tire Carrier

Parts Location

530RX005

Legend

EndOFCallout

Removal

1. Remove the spare tire (1).

2. Remove the spare tire carrier (2) by using spare tire

carrier nut wrench 5–8840–2095–0 (J–34355).

Installation

1. Spare tire carrier.

• Tighten the carrier fixing bolts to the specified

torque.

Torque : 31 N·m (3.2 kg·m/23 lb ft)

2. Spare tire

• Tighten the spare tire fixing bolts to the specified

torque.

Torque : 118 N·m (12.0 kg·m/87 lb ft)

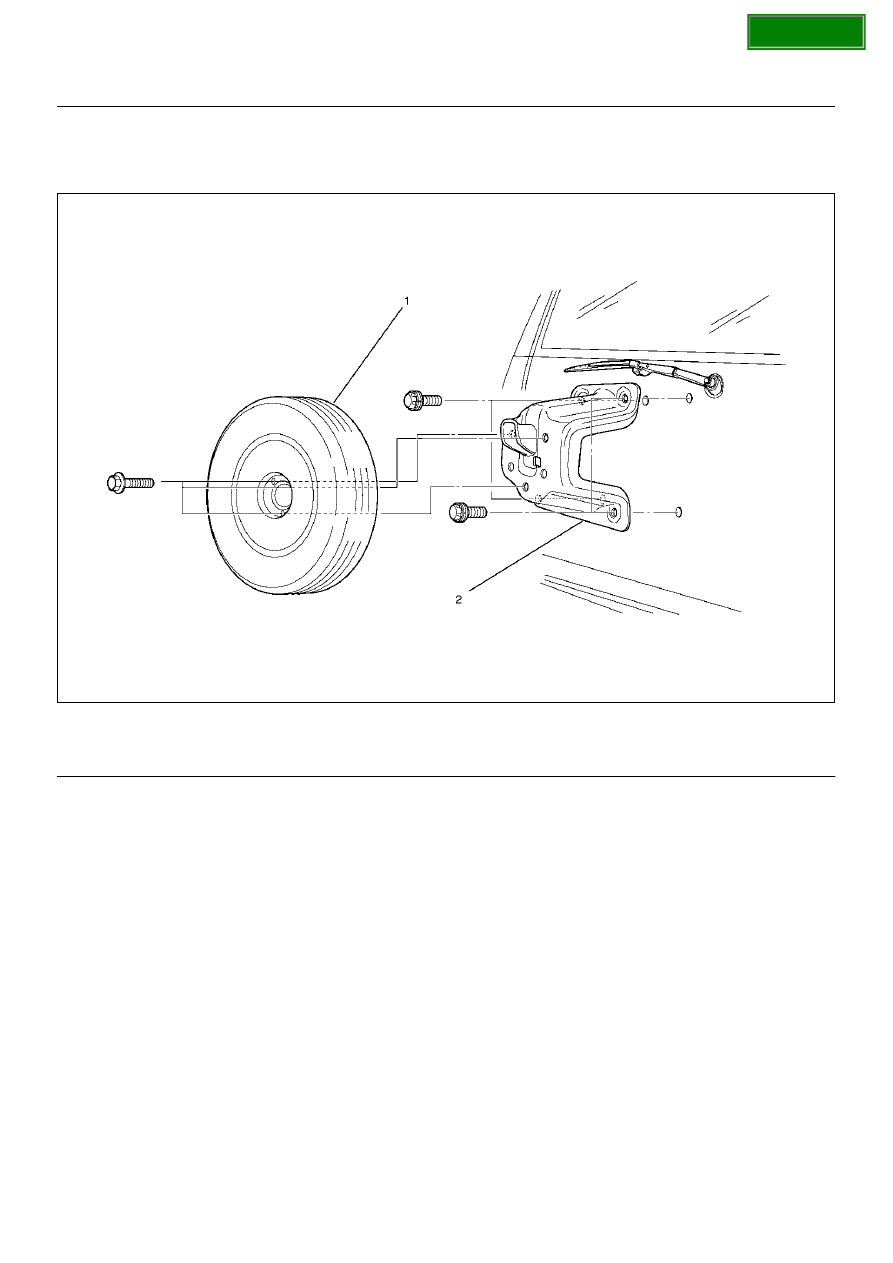

(1) Spare Tire
(2) Spare Tire Carrier

SECTION

8F–56

BODY STRUCTURE

Windshield

Parts Location

607RY00005

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the front pillar trim cover.

• Turn up the finisher and pry the trim cover clips

free from the body panel.

3. Remove the sunvisors and sunvisor holders.

• Refer to Headlining in Exterior/Interior Trim

section.

4. Remove the interior mirror.

• Refer to Interior Mirror Assembly in Exterior/

Interior Trim section.

5. Remove the windshield wiper arm.

• Refer to Windshield Wiper Arm/Blade in Wiper/

Washer System section.

6. Remove the windshield side moulding.

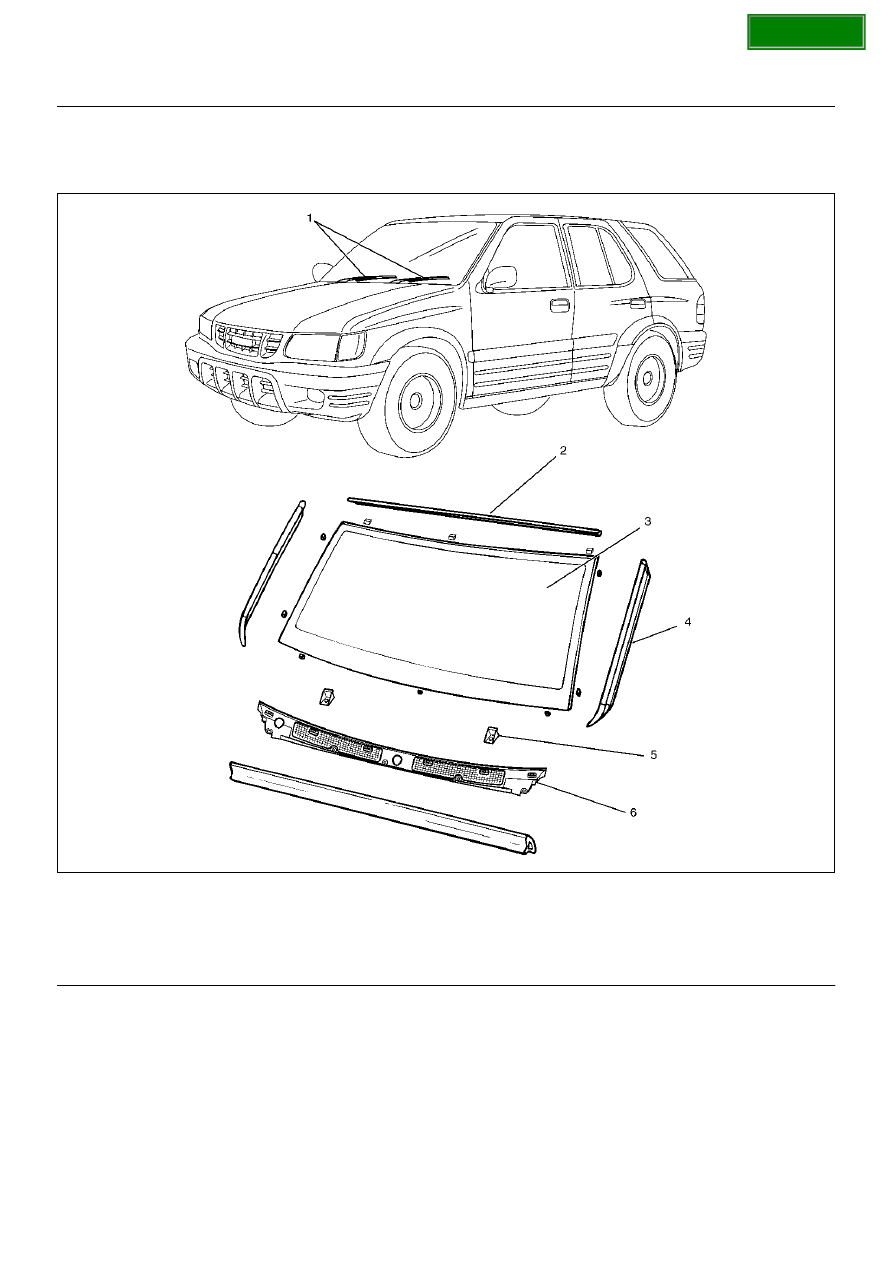

(1) Windshield Wiper Arm
(2) Windshield Upper Moulding
(3) Windshield

(4) Windshield Side Moulding
(5) Windshield Support
(6) Front Cowl Cover
