METER AND GAUGE

8E–1

FRONTERA

BODY AND ACCESSORIES

METER AND GAUGE

CONTENTS

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8E–1

Meter Assembly . . . . . . . . . . . . . . . . . . . . . . .

8E–2

General Description  . . . . . . . . . . . . . . . . . .

8E–2

Layout for Meters/Gauges, Warning Lights,

Indicator Lights and Illumination Lights  . . .

8E–2

Table for Meter/Gauge Connector Terminal

Connections . . . . . . . . . . . . . . . . . . . . . . . .

8E–4

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Warning Light Bulb, Indicator Light Bulb,

Illumination Light Bulb, A/T Shift Indicator
Light Bulb . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8E–6

Vehicle Speed Sensor . . . . . . . . . . . . . . . . . .

8E–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–7

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8E–7

Fuel Tank Unit . . . . . . . . . . . . . . . . . . . . . . . .

8E–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8E–7

Main Data and Specifications  . . . . . . . . . . . .

8E–8

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT  AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE  SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR  BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after  removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE  SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners  or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force,  and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications.  Following
these instructions can help you avoid damage to
parts and systems.

SECTION

8E–2

METER AND GAUGE

Meter Assembly

General Description

The meter assembly has the speedometer, tachometer,
engine coolant temperature gauge, fuel gauge  and
warning/indicator lights. These gauges and warning/
indicator lights can be removed and installed from the
back side of meter assembly.

Layout for Meters/Gauges, Warning
Lights, Indicator Lights and
Illumination Lights

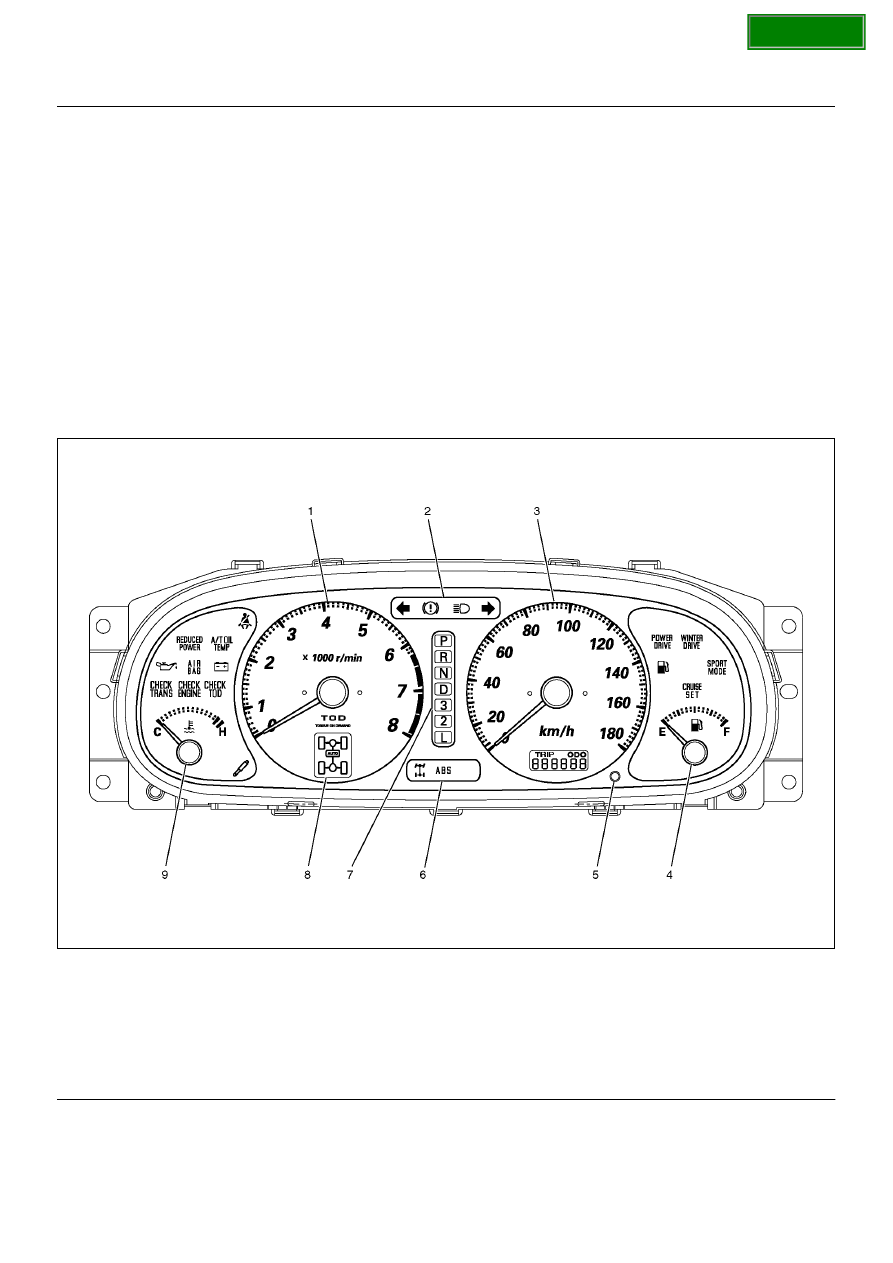

Meter Assembly (Front View)

821R100018

Legend

EndOFCallout

(1) Tachometer
(2) Warning Light Lens
(3) Speedometer
(4) Fuel Gauge
(5) Reset Button

(6) Warning Light Lens
(7) A/T Shift Indicator
(8) TOD Indicator
(9) Engine Coolant Temperature Gauge

SECTION

METER AND GAUGE

8E–3

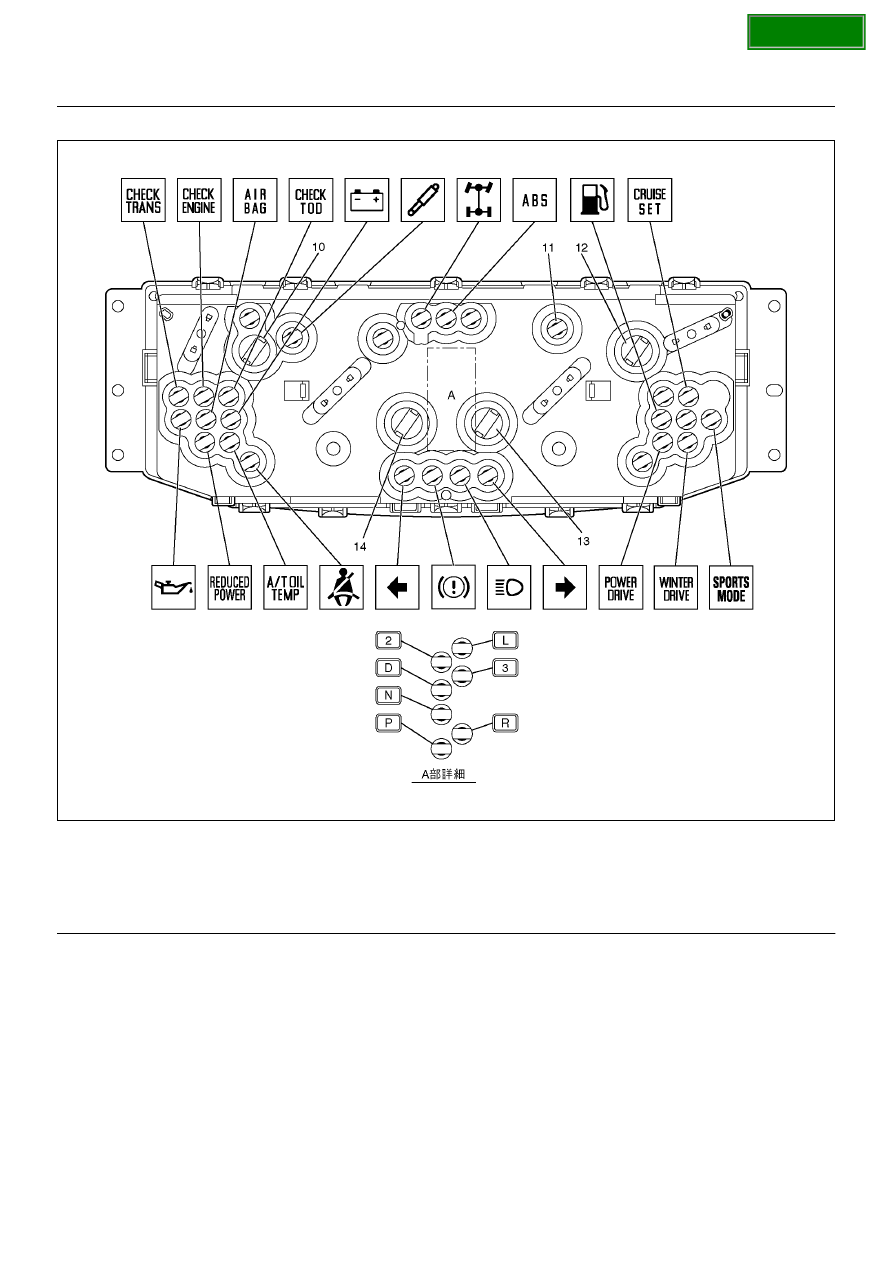

Meter Assembly (Rear View)

821R100019

Legend

EndOFCallout

(10) Illumination Light
(11) LCD Light
(12) Illumination Light

(13) Illumination Light
(14) Illumination Light

SECTION

8E–4

METER AND GAUGE

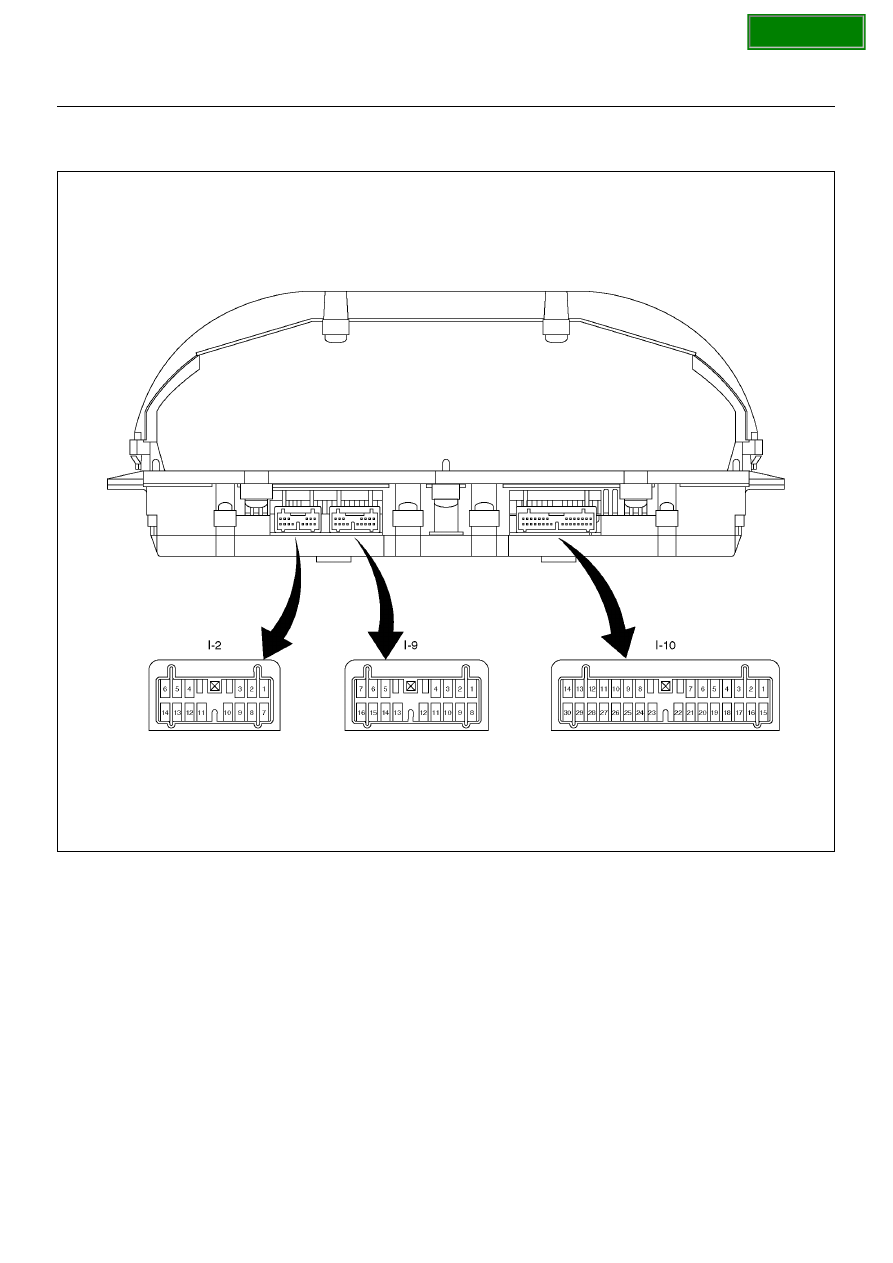

Table for Meter/Gauge Connector Terminal Connections

821RY00114

SECTION
