SUPPLEMENTAL RESTRAINT SYSTEM

9J–11

BAG" warning lamp flashes seven times and then turns
“OFF" If it does not operate as described, perform the
“Supplemental Restraint System (SRS) Diagnostic
System Check" in section.

Handling / Installation / Diagnosis

1. Air bag assembly should not be subjected to

temperatures above 93

°

C (200

°

F

).

2. Air bag assembly, and Sensing and Diagnostic

Module (SDM) should not be used if they have been
dropped from a height of 100 centimeters (3.28
feet).

3. When a SDM is replaced, it must be oriented with

the arrow on the sensor pointing toward the front of
the vehicle.  It is very important for the SDM to be
located flat on the mounting surface, parallel to the
vehicle datum line.  It is important that the SDM
mounting surface is free of any dirt or other foreign
material.

4. Do not apply power to the SRS unless all

components are connected or a diagnostic chart
requests it, as this will set a diagnostic trouble code.

5. The “SRS Diagnostic System Check" must be the

starting point of any SRS diagnostics.  The “SRS
Diagnostic System Check" will verify proper “AIR
BAG" warning lamp operation and will lead you to
the correct chart to diagnose any SRS malfunctions.
Bypassing these procedures may result in extended
diagnostic time, incorrect diagnosis, and incorrect
parts replacement.

Air Bag Assembly Handling /
Shipping / Scrapping

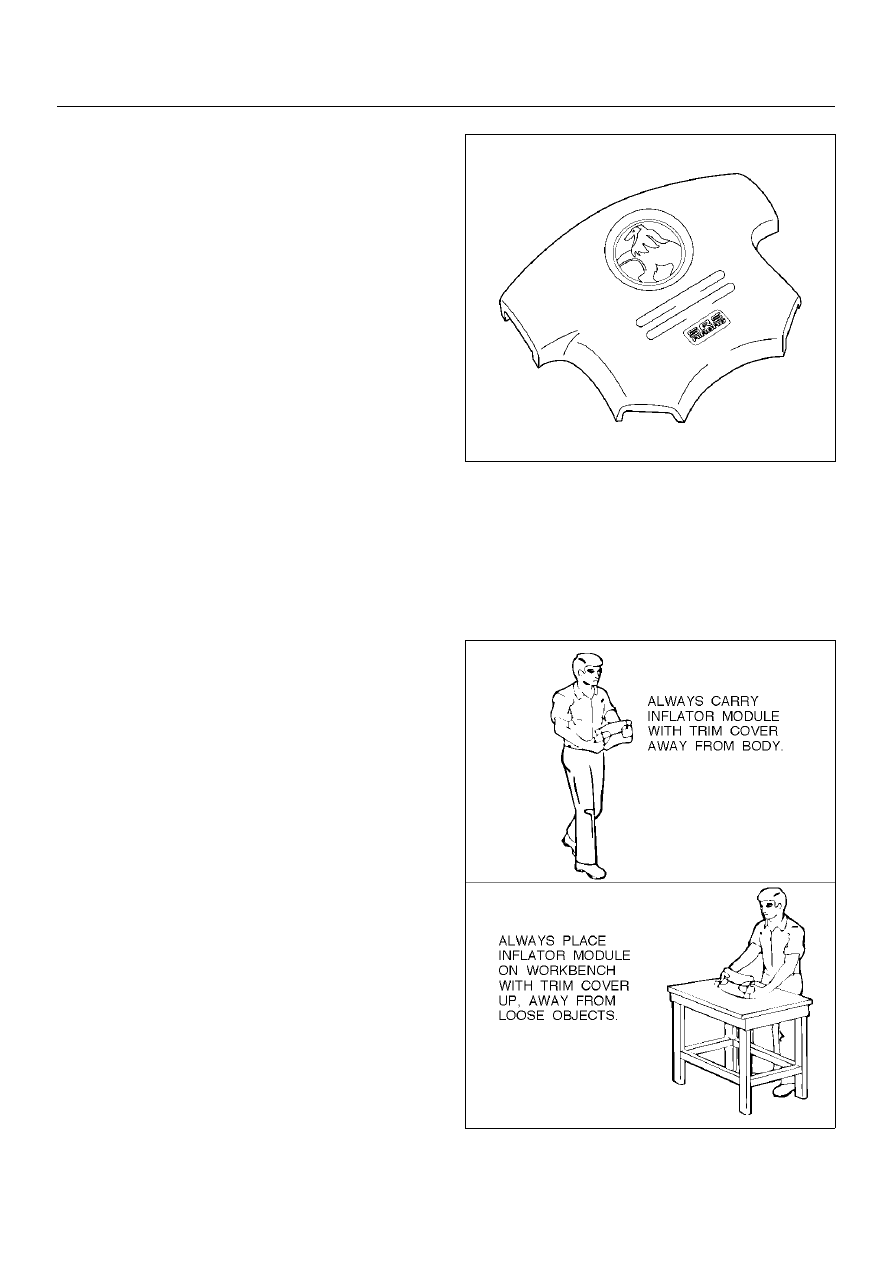

Live (Undeployed) Air Bag Assembly

Special care is necessary when handling and storing a
live (undeployed) air bag assembly.   The rapid gas
generation produced during deployment of the air bag
could cause the air bag assembly, or an object in front of
the air bag assembly, to be thrown through the air in the
unlikely event of an accidental deployment.

827RX037

WARNING:  WHEN CARRYING A LIVE AIR BAG
ASSEMBLY, MAKE SURE THE BAG OPENING IS
POINTED AWAY FROM YOU.   IN CASE OF AN
ACCIDENTAL DEPLOYMENT, THE BAG WILL THEN
DEPLOY WITH MINIMAL CHANCE OF INJURY.
NEVER CARRY THE AIR BAG ASSEMBLY BY THE
WIRES OR CONNECTOR ON THE UNDERSIDE OF
THE MODULE.

827RS044

9J–12

SUPPLEMENTAL RESTRAINT SYSTEM

Air Bag Assembly Shipping Procedure For
Live (Undeployed) Air Bag Assemblies

Service personnel should refer to the latest Service
Bulletins for proper Supplemental Restraint System
(SRS) air bag assembly shipping procedures.

Deployed Air Bag Assembly

“You should wear gloves and glasses. After the air bag
assembly has been deployed, the surface of the air bag
may contain solid particulate. This solid particulate
consists primarily of by products of the chemical
reaction, Potassium Chloride and copper metal dust.
Compounds of Potassium Borate, Strontium Chloride,
Copper Chloride, and Ammounium Chloride may be
found in amounts of about 1% (each) of the total
particulate.”

Air Bag Assembly Scrapping Procedure

During the course of a vehicle's useful life, certain
situations may arise which will necessitate the disposal
of a live (undeployed) air bag assembly.  This
information covers proper procedures for disposing of a
live air bag assembly.
Before a live air bag assembly can be disposed of, it
must be deployed.  Alive air bag assembly must not be
disposed of through normal refuse channels.

WARNING:  FAILURE TO FOLLOW PROPER SRS
AIR BAG ASSEMBLY DISPOSAL PROCEDURES
CAN RESULT IN AIR BAG DEPLOYMENT WHICH
MAY CAUSE PERSONAL INJURY.  AN UNDPLOYED
AIR BAG ASSEMBLY MUST NOT BE DISPOSED OF
THROUGH NORMAL REFUSE CHANNELS.  THE
UNDEPLOYED AIR BAG ASSEMBLY CONTAINS
SUBSTANCES THAT CAN CAUSE SEVERE ILLNESS
OR PERSONAL INJURY IF THE SEALED
CONTAINER IS DAMAGED DURING DISPOSAL.
DISPOSAL IN ANY MANNER INCONSISTENT WITH
PROPER PROCEDURES MAY BE A VIOLATION OF
FEDERAL, STATE, AND / OR LOCAL LAW.
In situations which require deployment of a live air bag
assembly module, deployment may be accomplished
inside or outside the vehicle.   The method employed
depends upon the final disposition of the particular
vehicle, as noted in “Deployment Outside Vehicle" and
“Deployment Inside Vehicle" in this section.

Cautions About Air Bag Deployment And
Disposal

Failure to follow proper procedures could result in
erroneous air bag deployment which may cause
personal injury be sure to follow proper procedures.

1. Turn off (Lock) the ignition switch and disconnect the

minus terminal of the battery, then start the work 15
or more sec later. (Air bag is designed to work by
the back-up power source even if the battery power
source is cut off at vehicle collision).

2. Be sure not to disassemble the air bag.

3. Do not give an impact to the air bag and bring the air

bag close to magnet. (The air bag could deploy
unexpectedly).

4. Place the air bag with its trim cover up.

5. Do not let the air bag deploy directly on the floor.

(The air bag may be blown off 20

 ∼

30 cm

 (

6.5 or 10

feet)).

6. Be sure to install the air bag firmly to a deployment

tool (fixing tool).

7. Set a battery 10 m (33 feet) or more away from the

air bag.

8. Before disconnecting air bag harness, ground the

worker by touching the vehicle outer panel with bare
hand.

9. When connecting or disconnecting the harness, do

not work just in front of the air bag.

10. As deployment gives rise to big sound, warn the

people around against it. Further, try to reduce the
sound by covering the steering wheel or tires, and
shut the vehicle windows in case of deployment
inside the vehicle.

11. As deployment generates smoke, select a well

ventilated place. (In case of deployment indoors,
avoid deployment just under a fire alarm, smoke
sensor, and fluorescent lamps).

12. Be careful not to inhale the smoke after deployment.

13. If part of the vehicle glass is damaged, cover the

vehicle with a car cover to prevent the glass from
braking at the time of deployment.

14. Do not touch the air bag immediately after

deployment, since it remains hot for 30 minutes.

15. Do not water the air bag immediately after

deployment.

16. Wear safety glasses and gloves throughout the work

and wash the glasses and gloves after the work.

17. Do not reuse the removed air bag for another

vehicle. (Deployment characteristic is different with
vehicle types).

Deployment Outside Vehicle (Driver Air
Bag Assembly)

Deployment outside the vehicle is proper when the
vehicle is to be returned to service.  This includes, for
example, situations in which the vehicle will be returned
to useful service after a functionally or cosmetically
deficient air bag assembly is replaced.  Deployment and
disposal of a malfunctioning air bag assembly is, of
course, subject to any required retention period.
For deployment of a live (undeployed) air bag assembly
outside the vehicle, the deployment procedure must be
followed exactly.  Always wear safety glasses during this
deployment procedure until a deployed air bag
assembly is scrapped or until an undeployed air bag
assembly is shipped.  Before performing the procedures
you should be familiar with servicing the SRS and with
proper handling of the air bag assembly.  Procedures

SUPPLEMENTAL RESTRAINT SYSTEM

9J–13

should be read fully before they are performed.

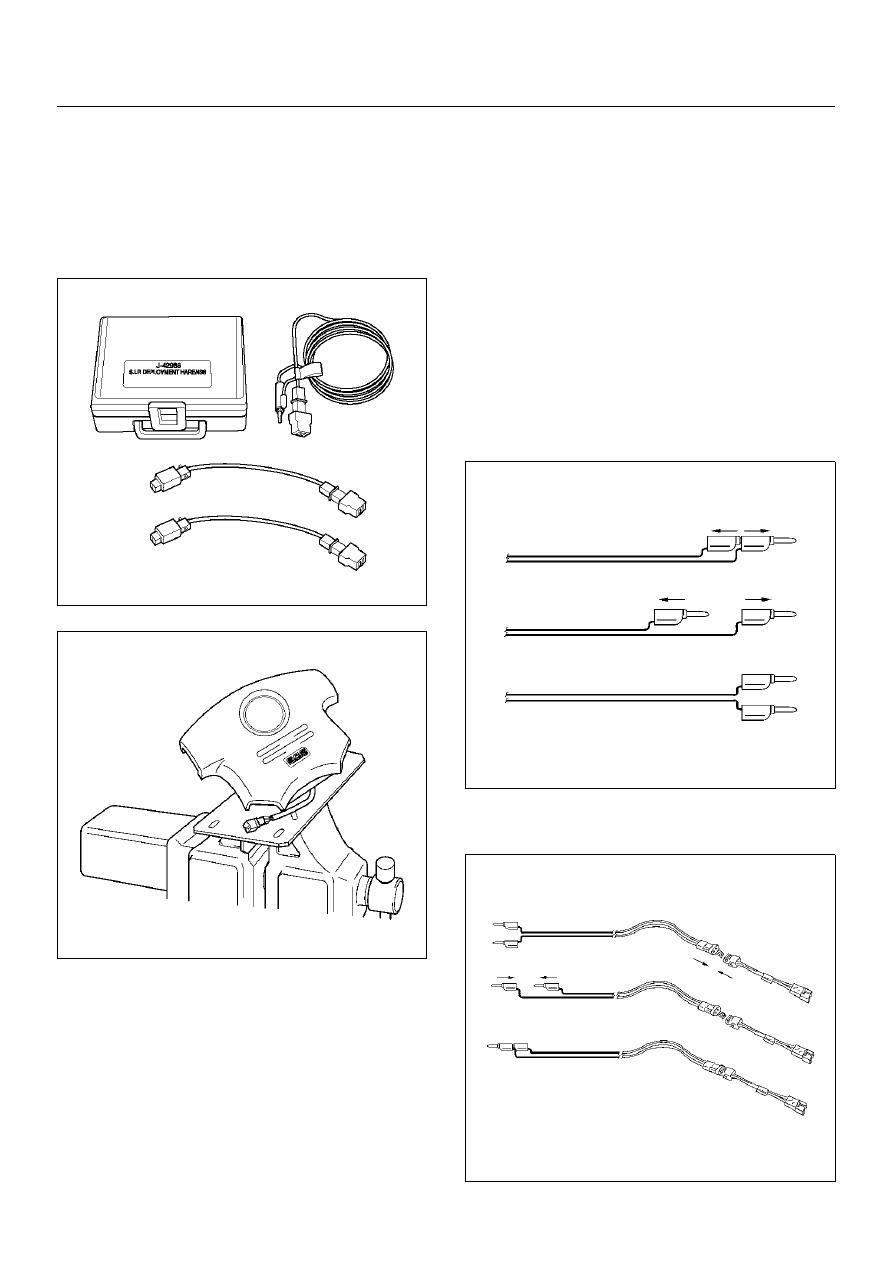

The following procedure requires use of 5–8840–2468–
0 Supplemental Restraint System (SRS) Deployment
Harness with the appropriate pigtail adapter. The
procedure also requires the use of 5–8840–2420–0
Driver Side SRS Deployment Fixture. Do not attempt
this procedure without 5–8840–2468–0 and fixture 5–
8840–2420–0.

901RX046

901RX062

WARNING:  FAILURE TO FOLLOW PROCEDURES IN
THE ORDER LISTED MAY RESULT IN PERSONAL
INJURY.  NEVER CONNECT DEPLOYMENT
HARNESS TO ANY POWER SOURCE BEFORE
CONNECTING DEPLOYMENT HARNESS TO THE
DRIVER AIR BAG ASSEMBLY.  DEPLOYMENT
HARNESS SHALL REMAIN SHORTED AND NOT BE
CONNECTED TO A POWER SOURCE UNTIL THE
AIR BAG IS TO BE DEPLOYED.  THE AIR BAG
ASSEMBLY WILL IMMEDIATELY DEPLOY THE AIR
BAG WHEN A POWER SOURCE IS CONNECTED TO
IT.  WEAR SAFETY GLASSES THROUGHOUT THIS

ENTIRE DEPLOYMENT AND DISPOSAL
PROCEDURE.

NOTE:  This information applies only to driver air bag
assembly .   Refer to “Deployment Outside Vehicle
(Passenger Air Bag Assembly)" in this section for
information on passenger air bag assembly scrapping.

18. Turn ignition switch to “LOCK", remove key and put

on safety glasses.

19. Inspect 5–8840–2419–0 SRS Deployment Harness

and appropriate pigtail adapter for damage.   If
harness or pigtail adapter is damaged, discard and
obtain a replacement.

20. Short the two SRS deployment harness leads

together by fully seating one banana plug into the
other.  SRS deployment harness shall remain
shorted and not be connected to a power source
until the air bag is to be deployed.

827RS003

21. Connect the appropriate pigtail adapter to the SRS

deployment harness.

827RS004

9J–14

SUPPLEMENTAL RESTRAINT SYSTEM

1. Remove the driver air bag assembly from vehicle.

Refer to driver air bag assembly Removal in this
Section.

WARNING:  WHEN STORING A LIVE AIR BAG
ASSEMBLY OR WHEN LEAVING A LIVE AIR BAG
ASSEMBLY UNATTENDED ON A BENCH OR OTHER
SURFACE, ALWAYS FACE THE AIR BAG AND TRIM
COVER UP AND AWAY FROM THE SURFACE.  THIS
IS NECESSARY SO THAT A FREE SPACE IS
PROVIDED TO ALLOW THE AIR BAG TO EXPAND IN
THE UNLIKELY EVENT OF ACCIDENTAL
DEPLOYMENT. FAILURE TO FOLLOW
PROCEDURES MAY RESULT IN PERSONAL INJURY.

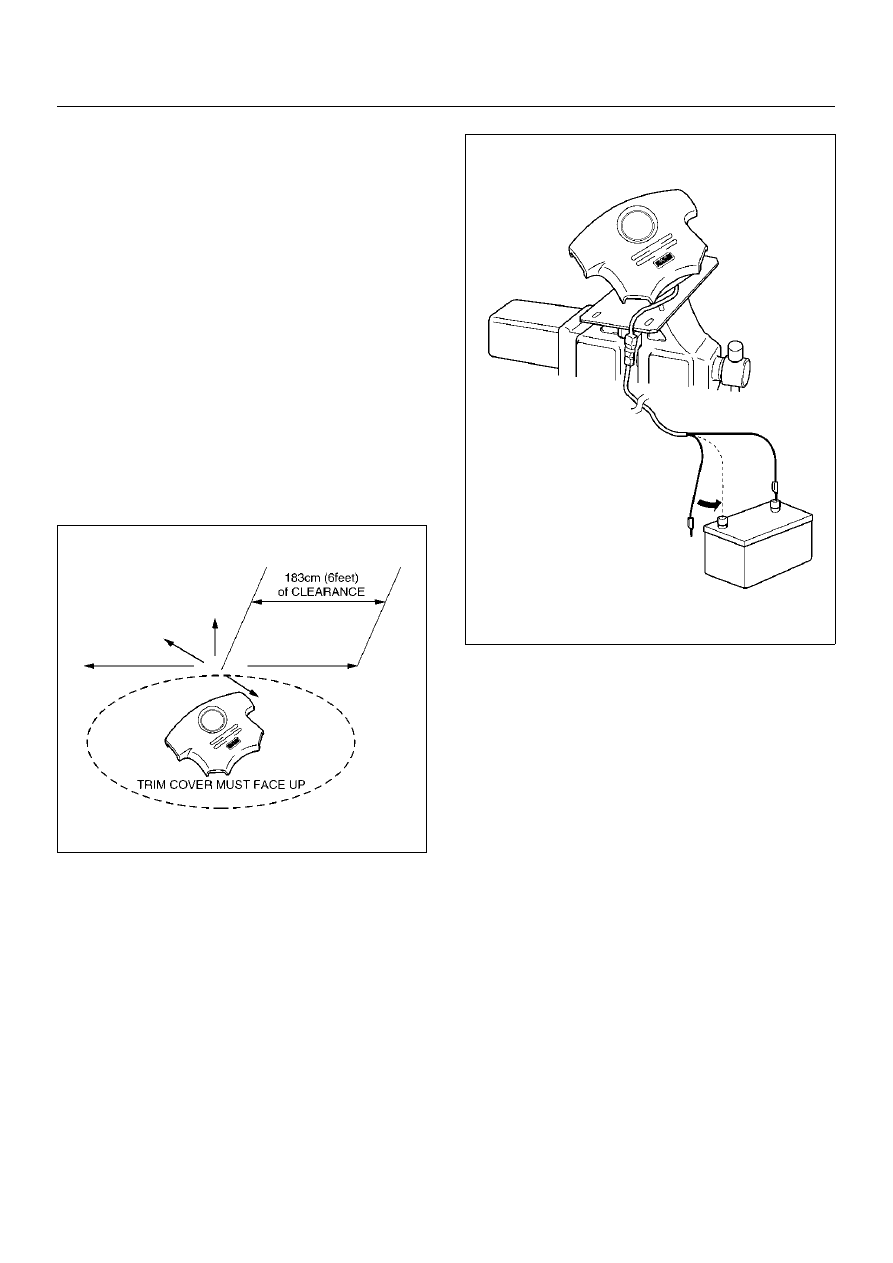

22. Clear a space on the ground about 183 cm (6 feet)

in clearance where the driver air bag assembly is to
be deployed.  A paved, outdoor location where there
is no activity is preferred.  If an outdoor location is
not available, a space on the shop floor where there
is no activity and sufficient ventilation is
recommended.  Ensure no loose or flammable
objects are within the deployment area.

827RX039

23. Place the J–41497 on the bench vice. This is

necessary to provide sufficient stabilization of the
fixture during deployment.

24. Attach the Driver air bag assembly in the J–41497.

Air bag assembly must be mounted such that the
bag will deploy upward. SECURELY HAND–
TIGHTEN ALL FASTENERS PRIOR TO
DEPLOYMENT.

25. Extent double pole extension cord to a position for

away 10 m (33 feet) from the air bag assembly.

26. Place a power source near the shorted end of the

SRS deployment harness.  Recommended
application: 12 volts minimum, 2 amps minimum.  A
vehicle battery is suggested.

827RX042

27. Connect the driver air bag assembly to the pigtail

adapter on the Supplemental Restraint System
(SRS) deployment harness.  Deployment harness
shall remain shorted and not be connected to a
power source until the air bag is to be deployed.
The driver air bag assembly will immediately deploy
the air bag when a power source is connected to it.

NOTE:  Ensure that the pigtail adapter is firmly seated
into the driver air bag assembly connector.  Failure to
fully seat the connectors may leave the shorting bar
located in the driver air bag assembly connector
functioning (shorted) and may result in non deployment
of the driver air bag assembly.

28. Verify that the area around the driver air bag

assembly is clear of all people and loose or
flammable objects.

29. Verify that the driver air bag assembly is firmly and

properly in 5–8840–2420–0.

30. Notify all people in the immediate area that you

intend to deploy the driver air bag.  The deployment
will be accompanied by a substantial noise which
may startle the uninformed.

31. Separate the two banana plugs on the SRS

deployment harness.

NOTE:  When the air bag deploys, the rapid gas
expansion will create a substantial noise.   Notify all
people in the immediate area that you intend to deploy
the driver air bag.
