8C–2

ENTERTAINMENT

Cigarette Lighter

General Description

When the cigarette lighter is pushed in with the starter
switch at either “ACC" or “ON" position, a circuit is
formed in the cigarette lighter case to heat the lighter
coil.
The cigarette lighter springs back to its original position
after the lighter coil is heated.

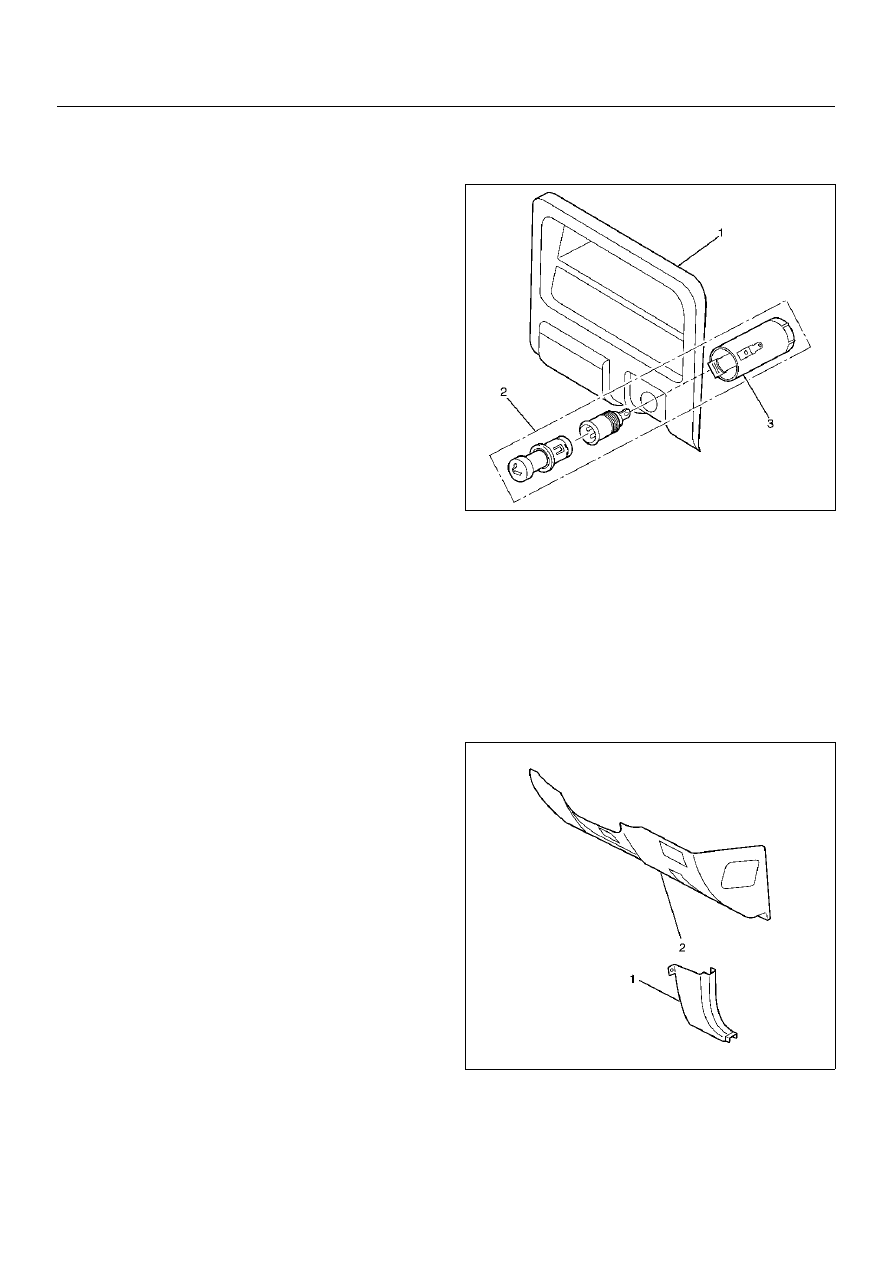

Removal

1. Disconnect the battery ground cable.

2. Remove the lower cluster assembly (1).

• Refer to the Instrument Panel Assembly in Body

Structure section.

3. Remove the cigarette lighter assembly (2).

• Disconnect the connectors.

• Remove the socket (3).

826RW004-1

Installation

To install, follow the removal steps in the reverse order,
noting the following point:

1. When installing the bezel, align the projected

portion of the socket with the notch of the bezel.

Digital Clock

Removal

1. Disconnect the battery ground cable.

2. Remove the dash side trim panel-LH (1).

• Refer to Instrument Panel Assembly in Body

Structure section.

3. Remove the lower cover assembly (2).

• Refer to instrument Panel Assembly in Body

Structure section.

821RW293-1

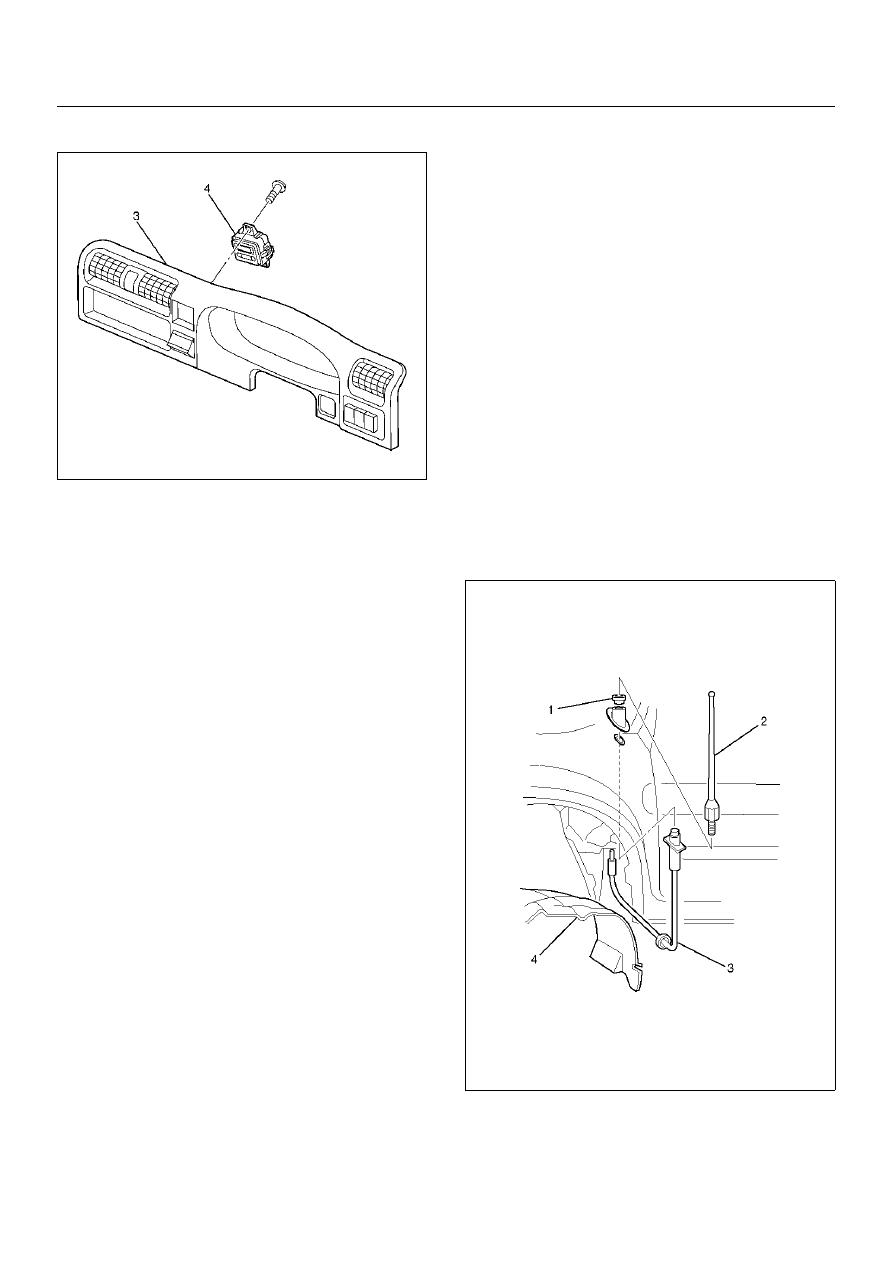

4. Remove the meter cluster assembly (3).

Refer to instrument Panel Assembly in Body
Structure section.

5. Remove the digital clock (4).

• Remove the fixing screw.

ENTERTAINMENT

8C–3

• Disconnect the connector.

821RW291

Installation

To install, follow the removal steps in the reverse order.

Rod Type Antenna

Removal

1. Disconnect the battery ground cable.

2. Turn the antenna rod (2) counterclockwise to

remove it.

3. Remove three screws and nine clips to remove the

fender inner liner (4).

4. Disconnect the feeder cable connector at the inside

of the vehicle, remove the housing bracket screw
(1), turn the lock nut counterclockwise to remove it
together with the base mold and then remove the
housing (3).

890RX021

Installation

To install, follow the removal steps in the reverse order.

8C–4

ENTERTAINMENT

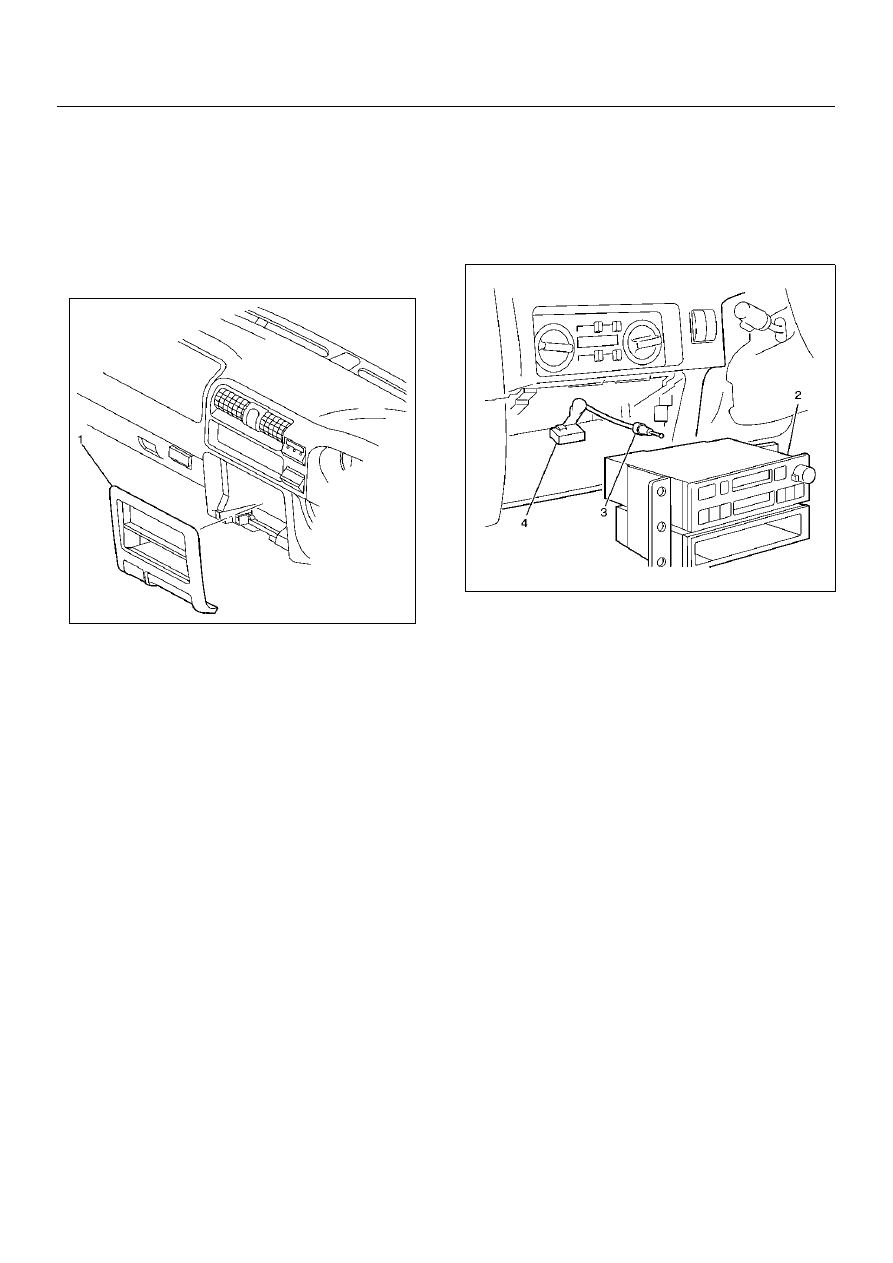

Radio

Removal

1. Disconnect the battery ground cable.

2. Remove the lower cluster assembly (1).

• Refer to Instrument Panel Assembly in Body

Structure section.

890RW086

3. Remove the radio (2).

• Remove the two fixing screws.

• Disconnect the connector (4) and the antenna

cable (3).

890RW085

Installation

To install, follow the removal steps in the reverse order.

ENTERTAINMENT

8C–5

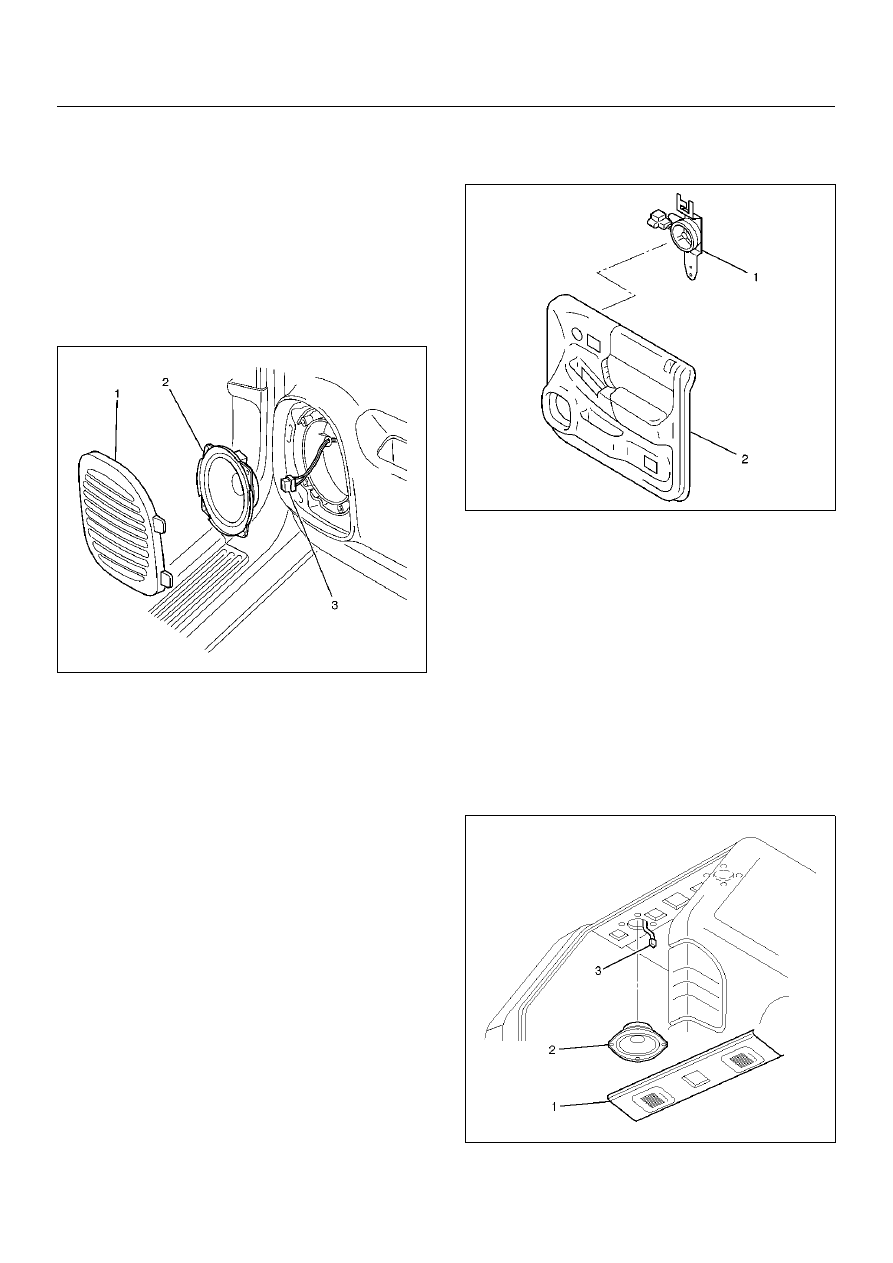

Speaker

Front Speaker

Removal

1. Disconnect the battery ground cable.

2. Pull the grille (1) to release the locks and then

remove it.

3. Remove four screws and disconnect the connector

(3) to remove the speaker (2).

890RX012

Installation

To install, follow the removal steps in the reverse order.

Tweeter Assembly

Removal

1. Disconnect the battery ground cable.

2. Remove the front door trim pad (2).

• Refer to Front Window Regulator, Glass And

Glass Run in Body Structure section:

3. Remove the tweeter (1).

• Disconnect the connector.

635RW009

Installation

To install, follow the removal steps in the reverse order.

Rear Speaker (4Door Model)

Removal

1. Disconnect the battery ground cable.

2. Remove the roof rear lining (1).

• Release the locks and clips.

3. Remove the speaker (2).

• Remove the four screws.

• Disconnect the connector (3).

890RX028
