DRIVELINE CONTROL SYSTEM

4B–17

3. Case that indicator's blinking changes to 4Hz

after aforementioned Solution 4 is carried out.

4

Check the axle switch.
Were problems found?

Internal faults

on axle switch.

Trace this chart

from the start

after replace.

Faults on Front

Axle ASM.

Trace the

diagnosis chart

in Front Axle

ASM section.

After that, trace

this chart from

the start.

Short circuit (body

short) or

disconnection of

the axle harness.

Trace this chart

from the start after

repair or replace.

Step

Action

Yes

No

Step

Action

Yes

No

1

Can the transfer lever be operated from High to 4L or vice versa?

Faults on the

harness wiring

of motor

actuator.  Trace

this chart from

the start after

repair or

replace.

Faults on the

motor actuator.

Trace this chart

from the start

after replace.

Internal faults

on transfer

case.

Disassemble

the transfer

case for check.

Trace this chart

from the start

after repair or

replace.

Faults on the ECU.

Trace this chart

from the start after

replace.

4B–18

DRIVELINE CONTROL SYSTEM

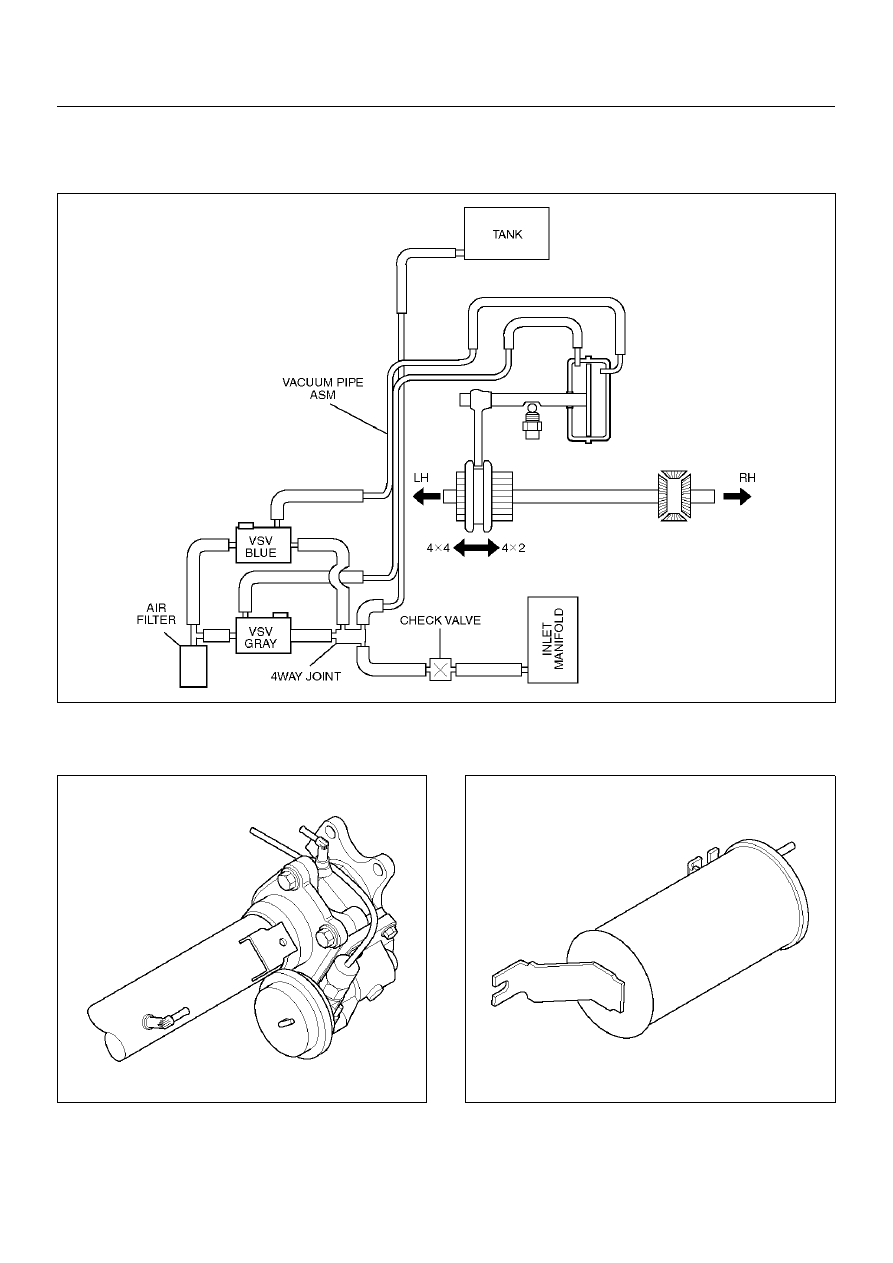

Shift On The Fly Vacuum Piping and Electrical Equipment

Vacuum Piping Diagram

C04RX001

Actuator Assembly

412RW024

Vacuum Tank

412RW025

DRIVELINE CONTROL SYSTEM

4B–19

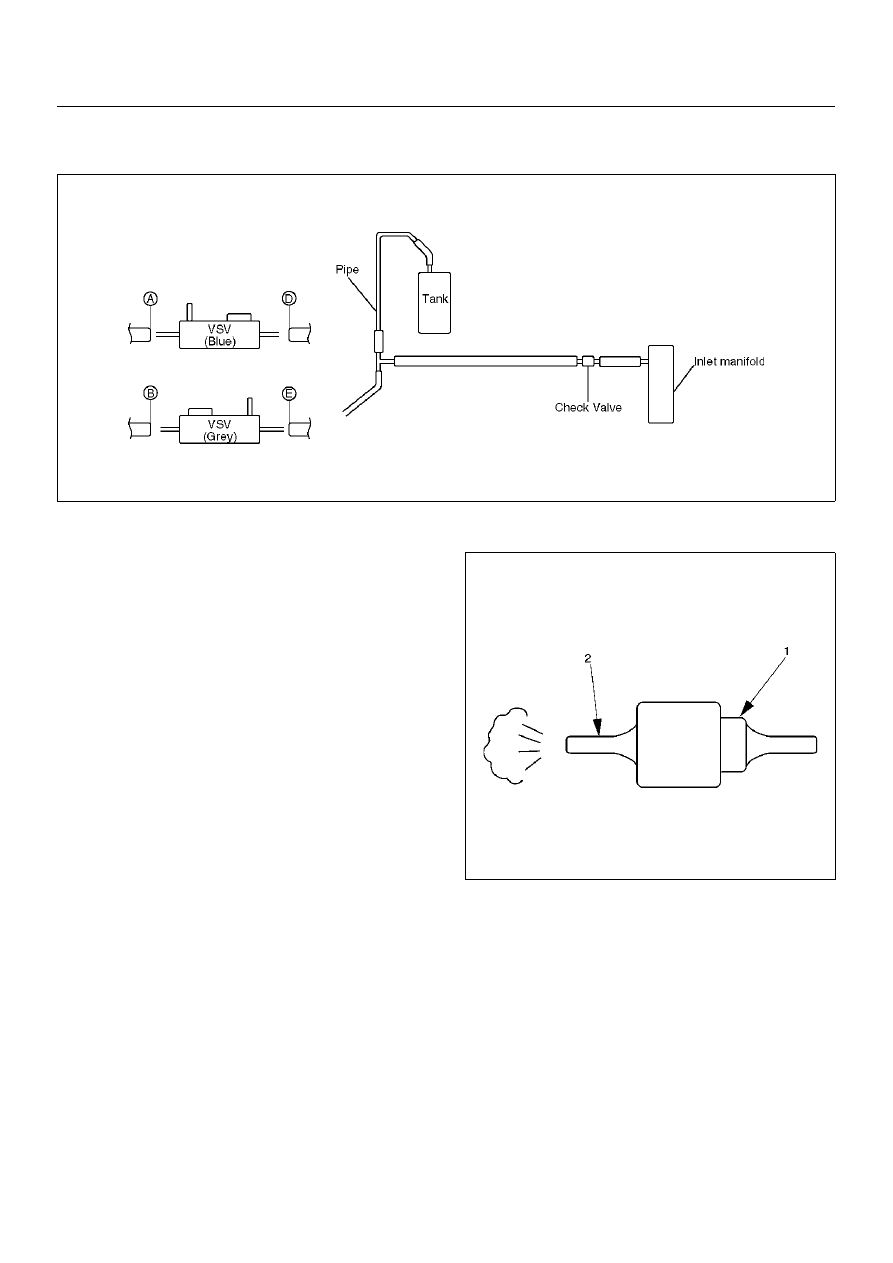

Inspection and Repair

Vacuum Piping

C04RW004

1. Pull out the Hose A in figure and install a vacuum

gauge.

2. Plug up Hose B in figure to prevent the leak of

vacuum.

3. Start the engine and measure vacuum 2 or 3

minutes afterward.

4. Repeat 1) and 2) but with Hose A plugged and Hose

B pulled out.

5. If vacuum measures –400mmHg, or if it shows a

sudden drop immediately  after engine stop, inspect
the hose, tank, and pipe for damage.

NOTE:  Be careful not to permit the entry of dust and
water during inspection.

6. Pull out Hose D in above illustration.

7. Plug Hose E in above illustration.

8. Make sure that Hose D in above illustration is under

atmospheric pressure.

9. Pull out Hose E and plug Hose D, and make sure

that Hose E is under atmospheric pressure.

10. If Check 8) or 9) has revealed stoppage, check and

see that there is no bend, foreign matter in the hose
or in the filter.  If there is trouble, repair or replace.

Check Valve

C04RS004

1. Apply vacuum from the orange colored side(1).

Vacuum:–400mmHg

2. Check leakage of vacuum.

3. Make sure that vacuum cannot be applied from the

black colored side(2).

4. If vacuum is not applicable as much as –400mmHg,

and if there is resistance on the intake side, replace
with a new check valve.

4B–20

DRIVELINE CONTROL SYSTEM

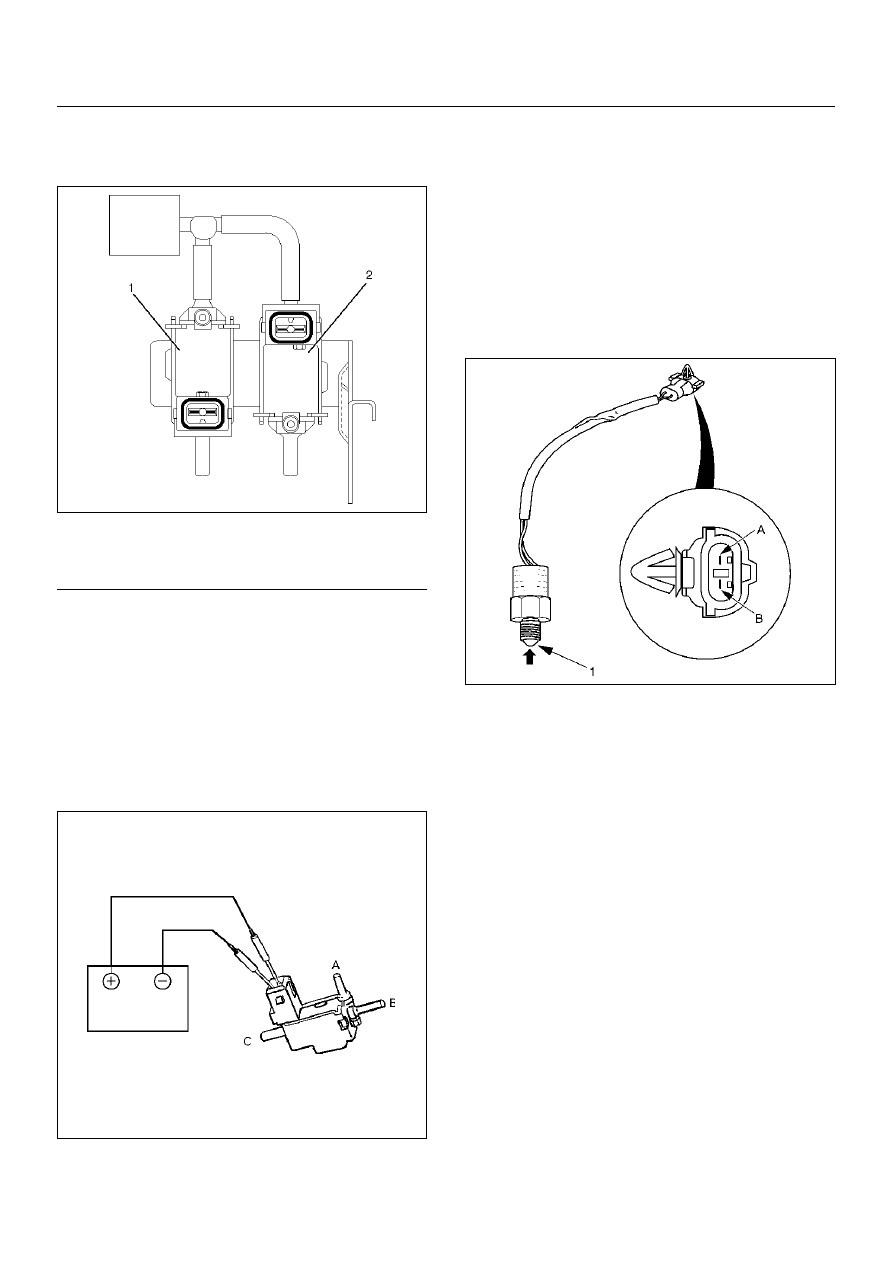

VSV Assembly

Inspect the vehicle side harness as follows:

412RX008

Legend

EndOFCallout

1. Remove connector.

2. Shift transfer lever to 2H and start the engine.

NOTE:  The vehicle should not be started, with the
engine idling.

3. Make sure that there is continuity in the vehicle side

of harness. If there is no continuity, check transfer
shift switch  and wiring.

Inspect the both VSVs as follows

F04RS004

1. With battery not connected (Usual).

A–C:There is continuity

B:Closed

2. With battery connected

A – B:There is continuity

C:Closed

3. If 1) and 2) fail, replace with a new VSV.

Functional Detective Switch

412RW067

1. With ball (1) being free

A–B:There is continuity

2. With ball forced into the switch

A–B:No continuity

3. If 1) and 2) fail, replace with a new switch.

Motor Actuator Assembly

Inspect the function of the motor actuator assembly as
follows:

1. Disassemble the motor actuator from transfer rear

case.

(1) Grey
(2) Blue
