FRONT SUSPENSION

3C–11

8. Remove wheel speed sensor.

9. Remove back plate.

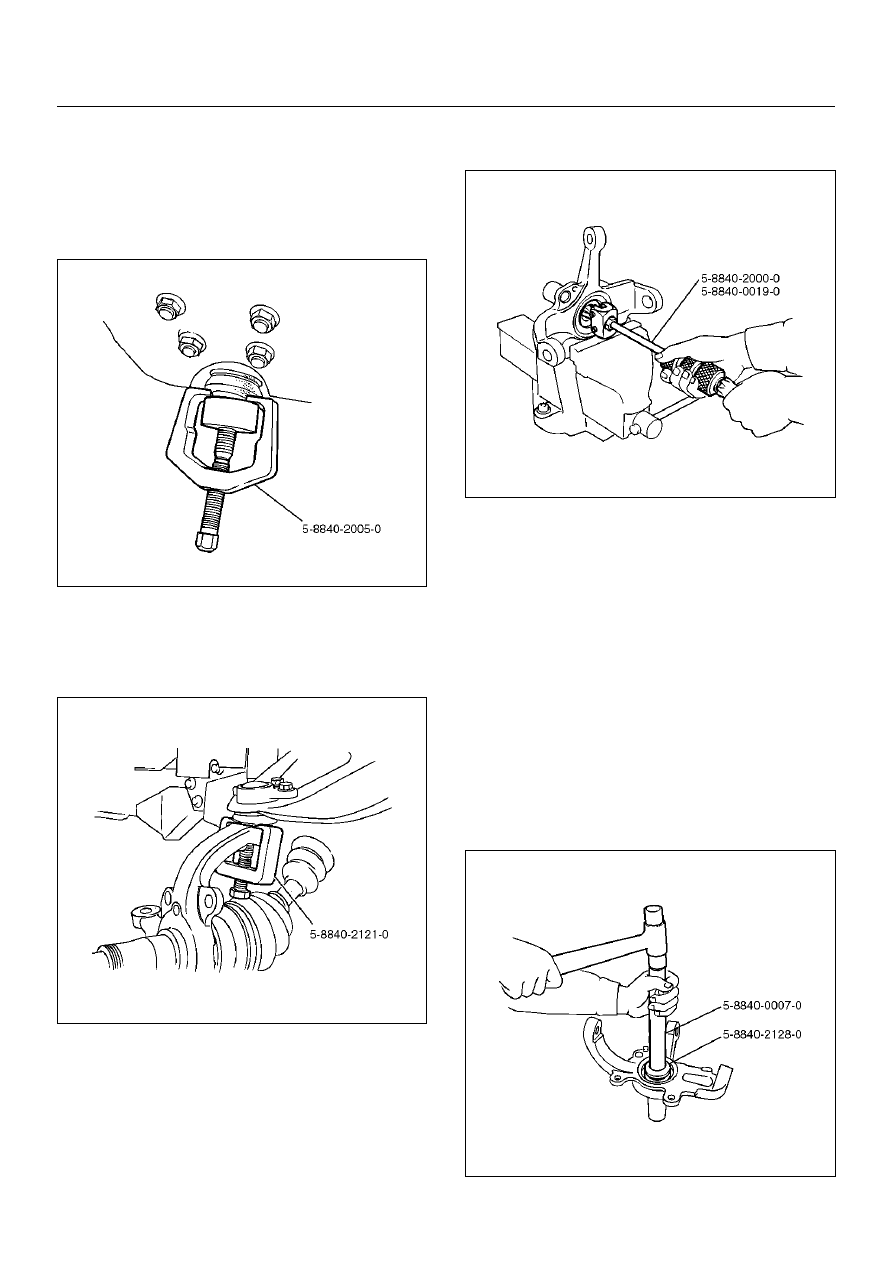

10. Remove lower ball joint by using remover 5–8840–

2005–0.

CAUTION:  Be careful not to damage the ball joint
boot.

901RW271

11. Remove upper ball joint by using remover 5–8840–

2121–0.

CAUTION:  Be careful not to damage the ball joint
boot.

901RW273

12. Remove knuckle assembly.

13. Remove oil seal.

14. Remove washer.

15. Remove needle bearing by using remover 5–8840–

2000–0 and sliding hammer 5–8840–0019–0.

901RW272

Inspection and Repair

Make necessary correction or parts replacement if
wear, damage,  corrosion or any other abnormal
condition are found through inspection.
Check the following parts:

• Knuckle

• Knuckle  arm

• Needle bearing

• Thrust washer

Installation

1. Apply appropriate amount of multipurpose type

grease to the new bearing  (Approx. 5 g) and install
needle bearing by using installer 5–8840–2128–0
and grip 5–8840–0007–0.

901RW275

3C–12

FRONT SUSPENSION

2. Apply multipurpose type grease to the thrust

washer,  and install washer with chamfered side
facing knuckle.

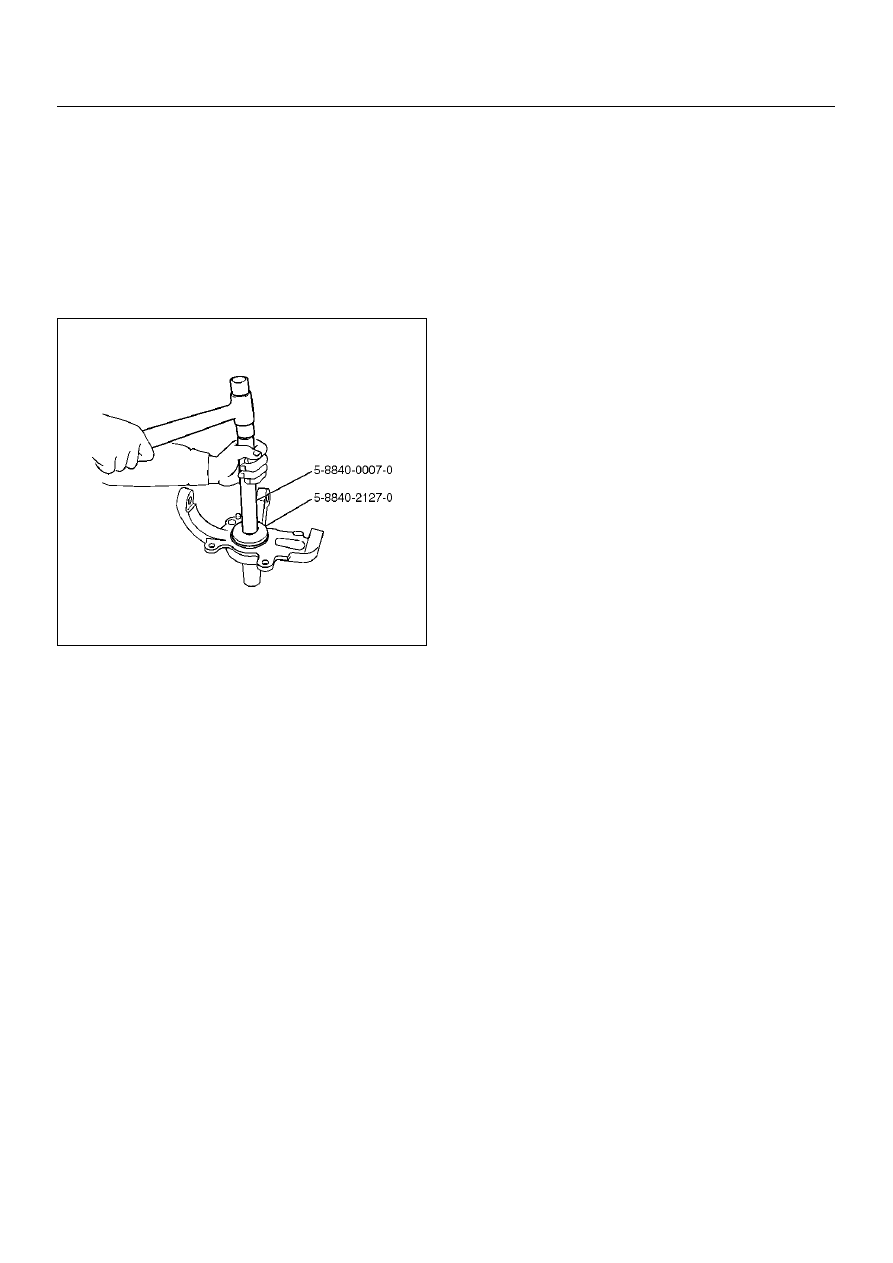

3. Use a new oil seal, and apply multipurpose type

grease to the area surrounded by the lip (approx. 2
g). Then use installer 5–8840–2127–0 and grip 5–
8840–0007–0 to install oil seal.  After fitting the oil
seal to the installer,  drive it to the knuckle using a
hammer or bench press until the tool front face
contacts with the thrust washer.

901RW274

4. Install knuckle assembly.

5. Install upper ball joint and tighten the nut to the

specified torque,  with just enough additional torque
to align cotter pin holes. Install new cotter pin.

Torque: 98N·m (10.0kg·m/72lbft)

6. Install lower ball joint and tighten the nut to the

specified torque,  with just enough additional torque
to align cotter pin holes. Install new cotter pin.

Torque: 147N·m (15.0kg·m/lbft)

7. Install back plate.

8. Install wheel speed sensor.

9. Install torsion bar, refer to Torsion Bar in this section.

NOTE:  Adjust the trim height. Refer to Front End
Alignment Inspection and Adjustment  in Steering.

FRONT SUSPENSION

3C–13

Upper Control Arm

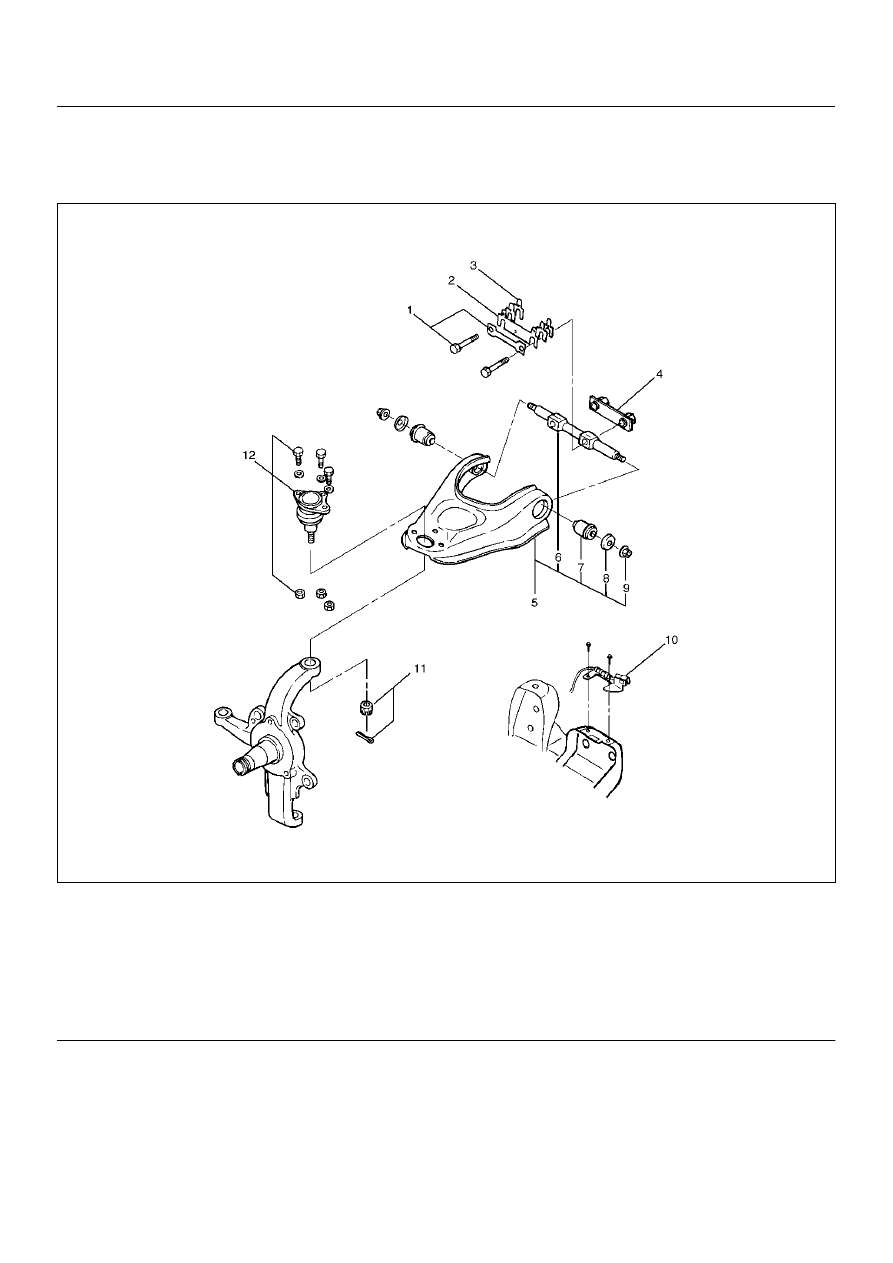

Upper Control Arm and Associated Parts

450RW005

Legend

EndOFCallout

Removal

1. Raise the vehicle and support the frame with

suitable safety stands.

2. Remove wheel and tire assembly. Refer to Wheel in

this section.

3. Remove the brake caliper and disconnect brake

pipe. Refer to Disc Brakes in Brake section.

4. Support lower control arm with a jack.

5. Remove speed sensor cable.

6. Remove nut and cotter pin then remove knuckle

using remover 5–8840–2121–0.

(1) Bolt and Plate
(2) Camber Shims
(3) Caster Shims
(4) Nut Assembly
(5) Upper Control Arm Assembly
(6) Fulcrum Pin

(7) Bushing
(8) Plate
(9) Nut

(10) Speed Sensor Cable
(11) Nut and Cotter Pin
(12) Upper Ball Joint

3C–14

FRONT SUSPENSION

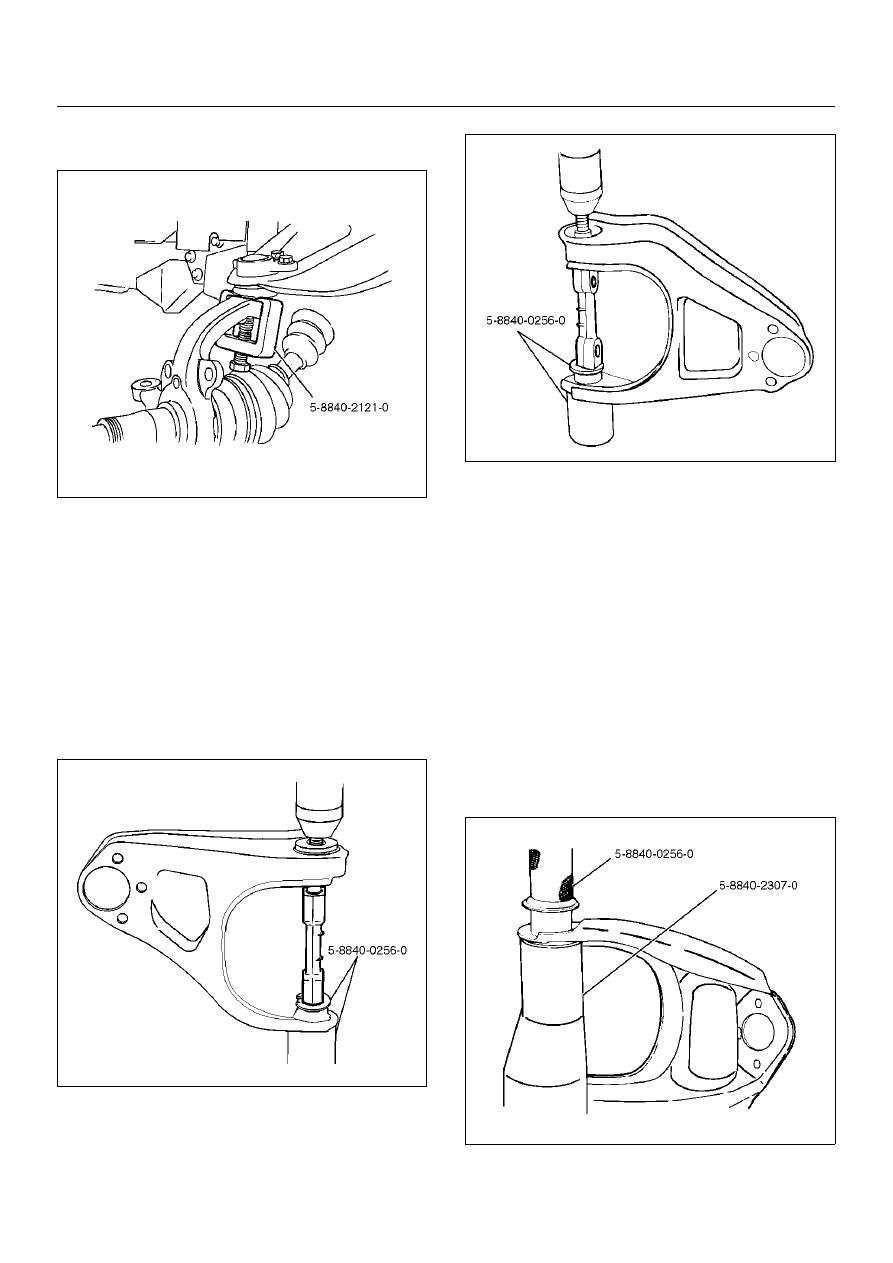

CAUTION:  Be careful not to damage the ball joint
boot.

901RW273

7. Remove upper ball joint.

8. Remove bolt and plate.

9. Remove nut assembly.

10. Remove camber shims and note the positions and

number of shims.

11. Remove caster shims and note the positions and

number of shims.

12. Remove upper control arm assembly.

13. Remove nut.

14. Remove plate.

15. Remove bushing by using remover 5–8840–0256–0.

901RW277

901RW276

16. Remove fulcrum pin.

Inspection and Repair

Make necessary parts replacement if wear, damage,
corrosion or any other abnormal conditions are found
through inspection.
Check the following parts:

• Upper control arm

• Bushing

• Fulcrum pin

Installation

1. Install fulcrum pin.

2. Install bushing by using installer 5–8840–0256–0

and 5–8840–2307–0.

901RW278
