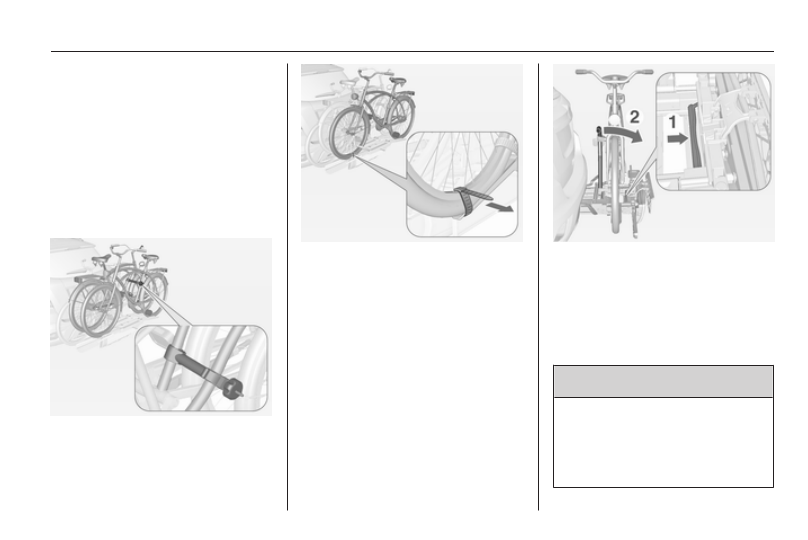

5. Закрепляйте велосипеды с по‐

мощью крепежных кронштей‐

нов и ремней так же, как и пер‐

вый велосипед. Крепежные

кронштейны необходимо уста‐

навливать параллельно друг

другу.
Для установки второго велоси‐

педа следует использовать

длинный крепежный крон‐

штейн.

Для установки третьего велоси‐

педа следует использовать ко‐

роткий дополнительный кре‐

пежный кронштейн. Кронштейн

крепится между рамами треть‐

его и четвертого велосипедов.

6. Дополнительно закрепите оба

колеса третьего велосипеда в

колесных опорах при помощи

хомутов.

Рекомендуется закрепить на зад‐

нем велосипеде предупреждаю‐

щий знак, чтобы привлечь внима‐

ние других водителей.

Сложите заднюю систему

перевозки грузов

Заднюю систему перевозки грузов

можно сложить, чтобы открыть до‐

ступ к багажному отделению.

■ Без дополнительного крон‐

штейна:

Нажмите на рычаг (1), чтобы от‐

крепить его.
Потяните раму (2) назад, чтобы

сложить заднюю систему пере‐

возки грузов.

■ С дополнительным кронштей‐

ном:

9 Предупреждение

Разблокируя заднюю систему

перевозки грузов, будьте

крайне осторожны: система на‐

клонится назад. Опасность

травмирования.

72

Места для хранения

Удерживайте раму (1) послед‐

него установленного велосипеда

одной рукой, а второй потяните

за петлю (2), чтобы разблокиро‐

вать крепление.
Удерживайте последний уста‐

новленный велосипед обеими

руками и сложите заднюю сис‐

тему перевозки грузов.

При раскладывании задней сис‐

темы перевозки грузов автомати‐

чески включаются задние габарит‐

ные огни.

9 Предупреждение

Задвигая каретку задней сис‐

темы перевозки грузов, про‐

верьте, чтобы она надежно за‐

фиксировалась в сложенном по‐

ложении.

Снятие велосипедов

Освободите фиксирующие реме‐

шки на обоих колесах велосипеда.
Поверните ручку против часовой

стрелки и снимите крепежные

кронштейны.

Снятие дополнительного

кронштейна

Прежде чем снимать велосипед с

задней системы перевозки грузов,

необходимо демонтировать допол‐

нительный кронштейн.

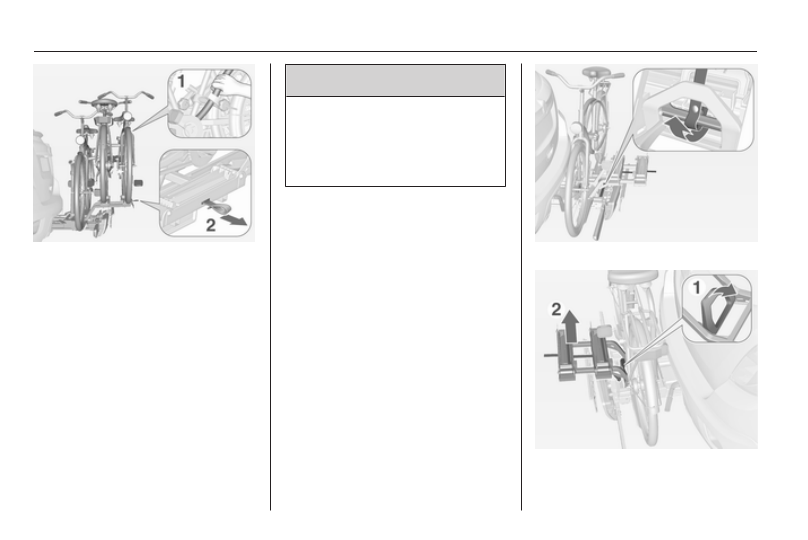

1. Сложите опоры для колес.

2. Расстегните ремень.

Места для хранения

73

3. Отведя рычаг (1) вперед, удер‐

живайте его.

4. Подняв дополнительный крон‐

штейн (2) за задний край, сни‐

мите его.

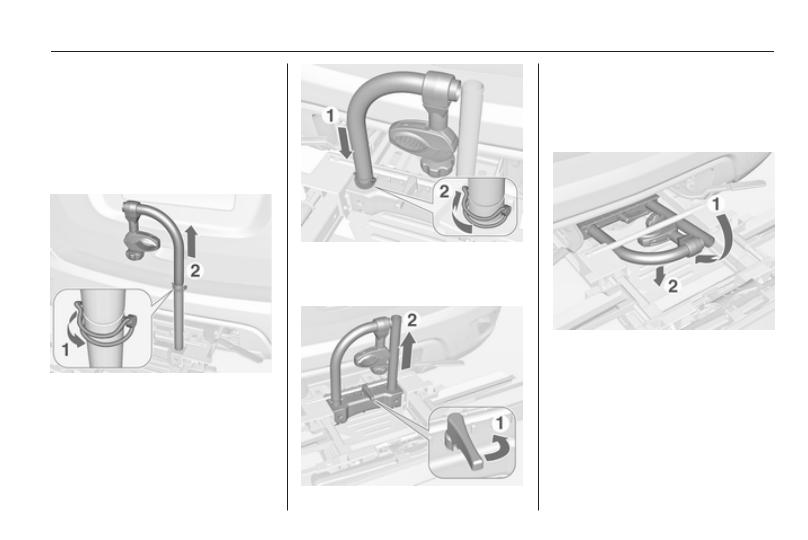

Разборка рамы для перевозки

велосипедов

Повернув захват в сторону (1), вы‐

тяните шплинт. Снимите верхнюю

часть держателя (2).

Установите держатель (1) на ме‐

сто. Вставив шплинт, поверните за‐

хват в сторону (2).

Разместите крепежные крон‐

штейны, как показано на иллюстра‐

ции.
Поверните ручку (1) вбок, чтобы от‐

соединить и поднять раму (2).

Сложив раму назад, подтолкните

её вперед до упора (1).
Надавите на заднюю часть рамы

(2) сверху вниз.

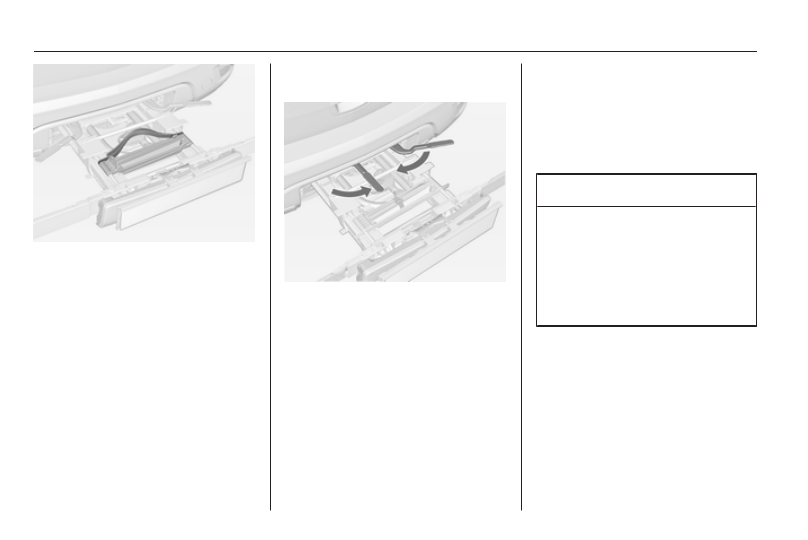

Сложите опоры для колес

Сложите опоры для колес. Закре‐

пите ремень.

74

Места для хранения

Аккуратно уложите пристяжные

ремни.

Разблокируйте заднюю систему

перевозки грузов

Поверните оба фиксирующих ры‐

чага внутрь, насколько это воз‐

можно. Закрепите ремень.

Сложите задние фонари

Выверните оба винта. Вытяните

задние фонари из держателя и по‐

верните их вперед.
Вставьте задние фонари в держа‐

тель с нажимом и заверните винты

крепления.

Сложите держатель номерного

знака

Поднимите держатель номерного

знака и сложите его вперед.

Возвращение на штатное место

задней системы перевозки грузов

Внимание

Аккуратно складывайте все

складываемые части, такие как

уступы и крепежные крон‐

штейны. В противном случае

при попытке складывания зад‐

няя система перевозки грузов

может быть повреждена.
