Opel Mokka (2015 год). Руководство - часть 17

Места для хранения

67

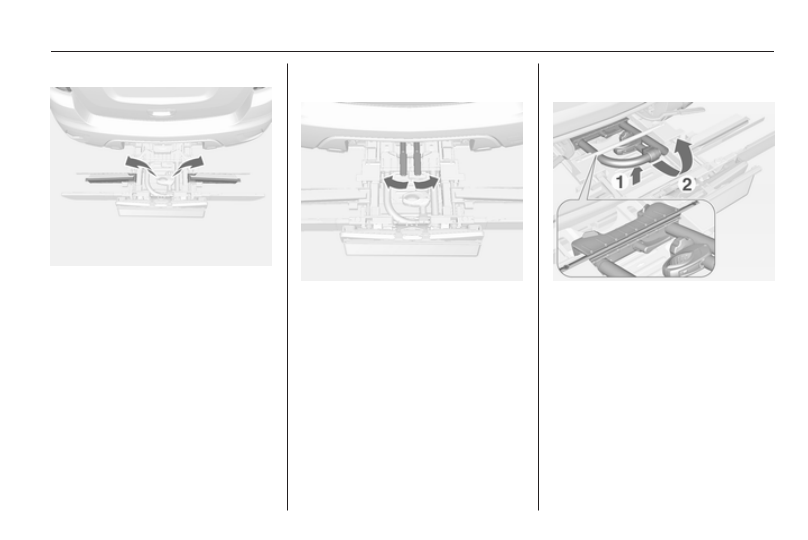

Разложите опоры для колес

Отсоедините ремешок и откиньте в

стороны опоры для колес.

Фиксация задней системы

перевозки грузов

Отсоедините ремешок и откиньте

два фиксирующих рычага в сто‐

роны до упора.
В противном случае безопасная эк‐

сплуатация не обеспечивается.

Сборка рамы для перевозки

велосипедов

Подняв раму за заднюю часть (1),

потяните ее назад.
Разложите раму (2).

68

Места для хранения

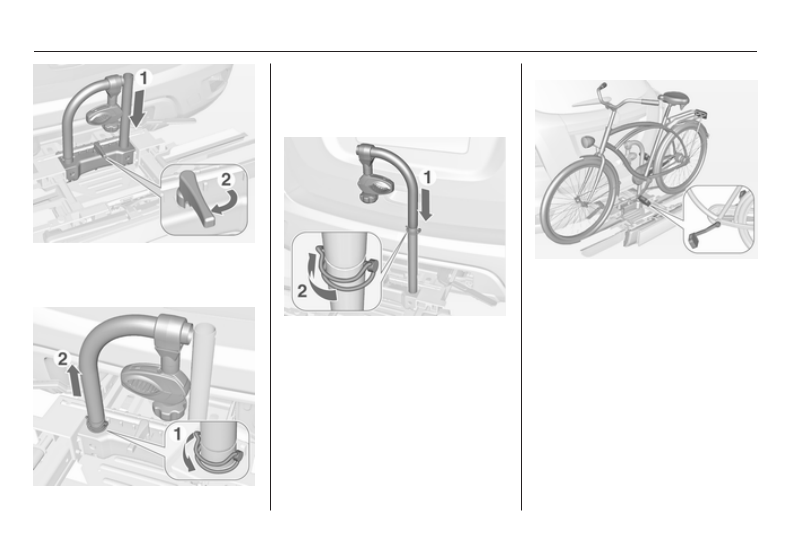

Надавив на раму (1) сверху вниз,

откиньте поворотную ручку (2) на‐

зад до фиксации.

Повернув захват в сторону (1), вы‐

тяните шплинт.
Снимите левую часть держателя

(2).

Вставьте левую часть держателя в

правую (1).
Вставив шплинт, поверните захват

в сторону (2).

Крепление велосипеда

1. Установив педали в положение,

показанное на иллюстрации,

установите велосипед коле‐

сами в опоры.
Велосипед должен распола‐

гаться в уступах строго по цен‐

тру.

Места для хранения

69

2. Закрепите короткий крепежный

кронштейн на раме велоси‐

педа. Поверните ручку по часо‐

вой стрелке, чтобы зафиксиро‐

вать крепление.

3. Закрепите колеса обоих вело‐

сипедов в колесных уступах при

помощи ремней-держателей.

4. Проверить, что велосипед на‐

дежно закреплен.

Внимание

Зазор между велосипедом и ав‐

томобилем должен составлять

не менее 5 см. При необходимо‐

сти ослабьте гайку руля и по‐

верните его боком.

Установка дополнительного

кронштейна

При перевозке двух и более вело‐

сипедов необходимо установить

адаптер.

1. Установите дополнительный

кронштейн на каретку задней

системы перевозки грузов, как

показано на иллюстрации.

70

Места для хранения

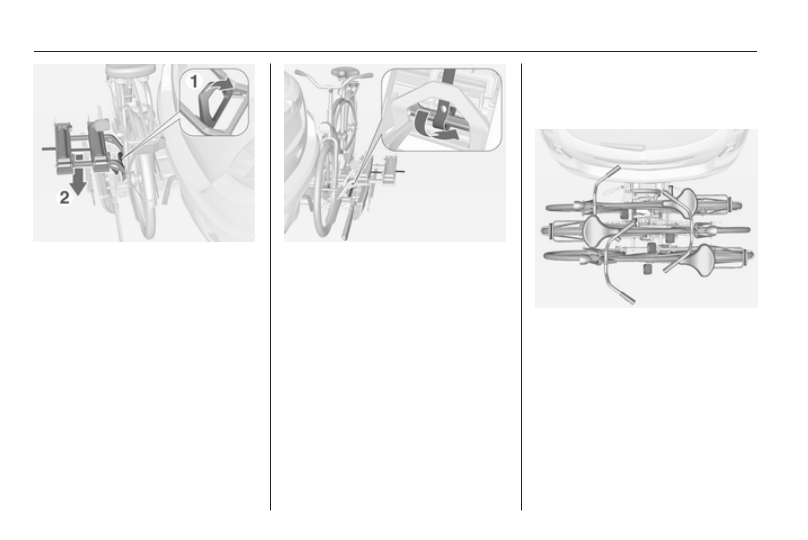

2. Повернув рычаг (1) вперед,

удерживайте его, а затем опус‐

тите заднюю часть дополни‐

тельного кронштейна (2).

3. Отпустите рычаг и проверьте

надежность установки дополни‐

тельного кронштейна.

4. Протяните ремень, закреплен‐

ный на кронштейне, под рыча‐

гом, складывая заднюю сис‐

тему перевозки грузов. Застег‐

ните ремень.

Установка последующих

велосипедов

Установка последующих велосипе‐

дов проводится аналогично уста‐

новке первого велосипеда. При

этом необходимо выполнить неко‐

торые дополнительные операции:

1. Прежде чем устанавливать ве‐

лосипед, разложите уступы под

его колеса.

2. Прежде чем устанавливать ве‐

лосипед, переведите его пе‐

дали в необходимое положе‐

ние.

3. Устанавливая велосипеды на

задней системе перевозки гру‐

зов, разворачивайте их пооче‐

редно в одну и в другую сто‐

рону.

4. Выравнивайте каждый следую‐

щий велосипед по ранее уста‐

новленному. Ступицы колес ве‐

лосипедов не должны касаться

друг друга.
