Opel Zafira (2014 год). Руководство - часть 48





192

Уход за автомобилем

Расположение

предохранителей в блоке

предохранителей багажного

отделения, вариант В

№ Электрическая цепь
1 ABS
2 ABS
3 Салонный вентилятор элек‐

тронного климат-контроля.

4 Отопитель и кондиционер
5 Вентилятор радиатора
6 Вентилятор радиатора
7 Омыватель ветрового стекла
8 Звуковой сигнал
9 Система омывателя передних

фар

10 Аварийное разблокирование

центрального замка

11 –
12 –
13 Противотуманная фара
14 Очиститель ветрового стекла
15 Очиститель ветрового стекла

№ Электрическая цепь
16 Электронные блоки управ‐

ления, система Open&Start,

ABS, выключатель стоп-

сигнала

17 Обогрев фильтра дизельного

топлива

18 Стартер
19 Электронное оборудование

коробки передач

20 Кондиционер
21 Электронное оборудование

двигателя

22 Электронное оборудование

двигателя

23 Адаптивные фары, регули‐

ровка угла наклона фар

24 Топливный насос
25 Электронное оборудование

коробки передач

26 Электронное оборудование

двигателя

27 Сервоусилитель рулевого

управления

№ Электрическая цепь
28 Электронное оборудование

коробки передач

29 Электронное оборудование

коробки передач

30 Электронное оборудование

двигателя

31 Адаптивные фары, регули‐

ровка угла наклона фар

32 Тормозная система, конди‐

ционер, выключатель

сцепления

33 Адаптивные фары, регули‐

ровка угла наклона фар,

выключатель света

34 Модуль управления рулевым

валом

35 Информационно-развлека‐

тельная система

36 Мобильный телефон, инфор‐

мационно-развлекательная

система, дисплей

Уход за автомобилем

193

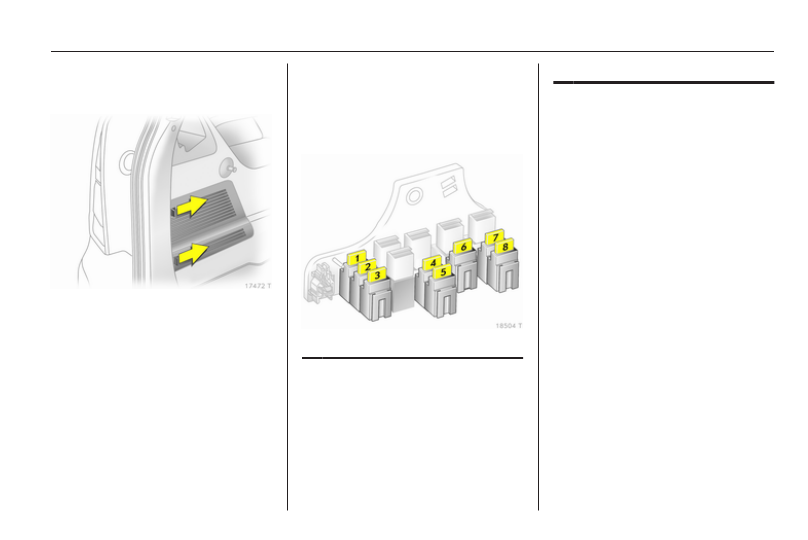

Блок предохранителей в

багажном отделении

Блок предохранителей располо‐

жен за облицовкой. Нажмите ле‐

пестки фиксатора вперед и сни‐

мите облицовку.
Не храните под облицовкой ника‐

ких посторонних предметов.
В зависимости от оборудования,

имеются два разных блока предо‐

хранителей.

Блок предохранителей,

вариант А

Для замены предохранителя сни‐

мите соответствующий защитный

колпачок.

№ Электрическая цепь
1 Противотуманная фара
2 Задняя розетка
3 Розетка багажного отделения
4 Фонари заднего хода
5 Задние электрические стекло‐

подъемники

6 Кондиционер

№ Электрическая цепь
7 Передние электрические

стеклоподъемники

8 Обогрев наружных зеркал

194

Уход за автомобилем

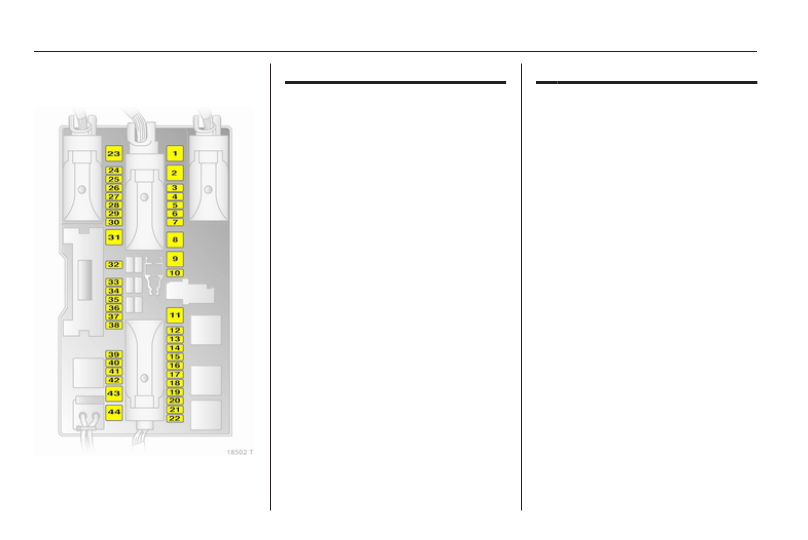

Блок предохранителей,

вариант В

№ Электрическая цепь
1 Передние электрические

стеклоподъемники

2 –
3 Приборы
4 Обогрев, кондиционер, элек‐

тронный климат-контроль

5 Подушки безопасности
6 –
7 –
8 –
9 –
10 –
11 Обогрев заднего стекла
12 Очиститель заднего стекла
13 Система облегчения парковки
14 Отопитель, кондиционер
15 –
16 Система Open&Start
17 Датчик дождя, датчик качества

воздуха, система контроля

давления в шинах, внутреннее

зеркало

№ Электрическая цепь
18 Приборы, переключатели
19 –
20 CDC
21 Обогрев наружных зеркал
22 –
23 Задние электрические стекло‐

подъемники

24 Диагностический разъем
25 –
26 Электрические складываемые

наружные зеркала

27 Ультразвуковой датчик, проти‐

воугонная сигнализация

28 –
29 Прикуриватель, передняя

розетка

30 Задняя розетка
31 –
32 –
33 Система Open&Start
34 –
35 Задняя розетка

Уход за автомобилем

195

№ Электрическая цепь
36 Гнездо для тягово-сцепного

устройства

37 –
38 Центральный замок,

клемма 30

39 Обогрев левого сидения
40 Обогрев правого сиденья
41 –
42 –
43 –
44 –

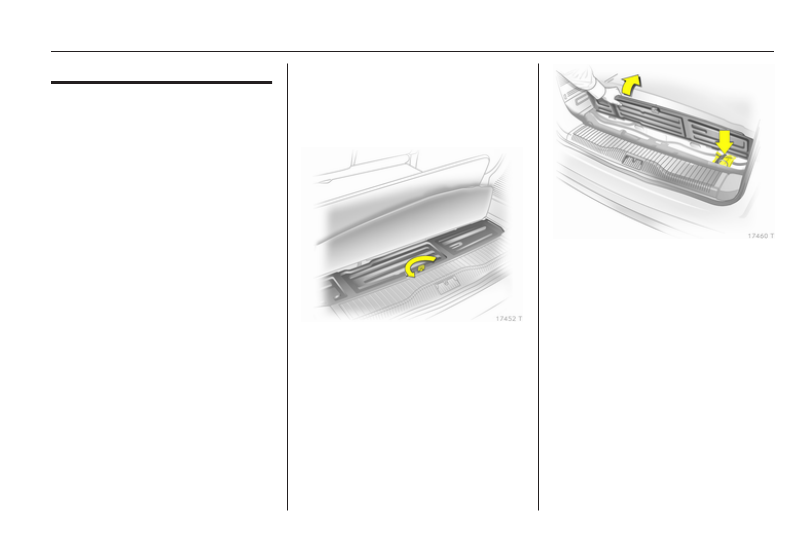

Автомобильный

инструмент

Инструмент

Для того чтобы открыть крышку,

поднимите ковровый настил. Под‐

нимите, поверните и вытяните

кольцо.

Домкрат и автомобильный инстру‐

мент хранятся в мешке, закреплен‐

ном резиновым шнуром в вещевом

ящике в полу багажного отделения.
Для того чтобы закрыть крышку,

вставьте лепестки на ее передней

кромке в пазы и зафиксируйте

крышку на месте.
