Уход за автомобилем

Перчаточный ящик,

подсветка ниши для ног

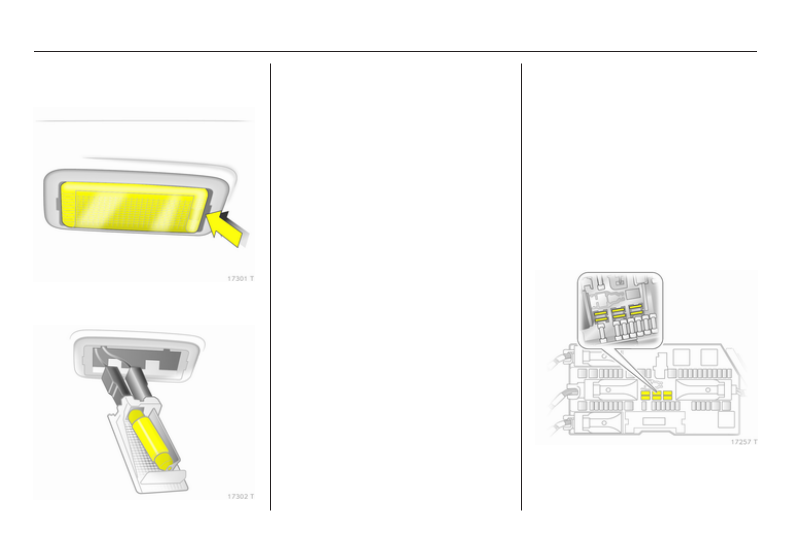

1. Выдавите фонарь с помощью

отвертки.

2. Слегка надавите лампу в на‐

правлении пружинного зажима

и выньте ее.

3. Вставьте новую лампу.
4. Установите фонарь на место.

Подсветка приборной

панели

Замену ламп выполнять на стан‐

ции техобслуживания.

Электрооборудование

Предохранители

Маркировка нового предохрани‐

теля должна совпадать с марки‐

ровкой дефектного предохрани‐

теля.
В автомобиле имеется два блока

предохранителей: за крышкой с ле‐

вой стороны багажного отделения

и в передней левой части мотор‐

ного отсека.

Уход за автомобилем

189

Запасные предохранители хра‐

нятся в блоке предохранителей ис‐

полнения В, расположенном в

багажном отделении. Откройте

крышку 3 193.
Перед заменой предохранителя

отключите соответствующий вы‐

ключатель или выключите зажига‐

ние.
Дефектный предохранитель можно

определить по сгоревшей плавкой

нити. Замену предохранителя про‐

изводить только после устранения

причины его выхода из строя.
Некоторые цепи могут быть защи‐

щены несколькими предохраните‐

лями.
Кроме того, в блоке могут быть ус‐

тановлены дополнительные пре‐

дохранители.

Приспособление для снятия

предохранителей

Присособление для снятия предо‐

хранителей хранится в блоке пре‐

дохранителей, установленном в

багажном отделении.

190

Уход за автомобилем

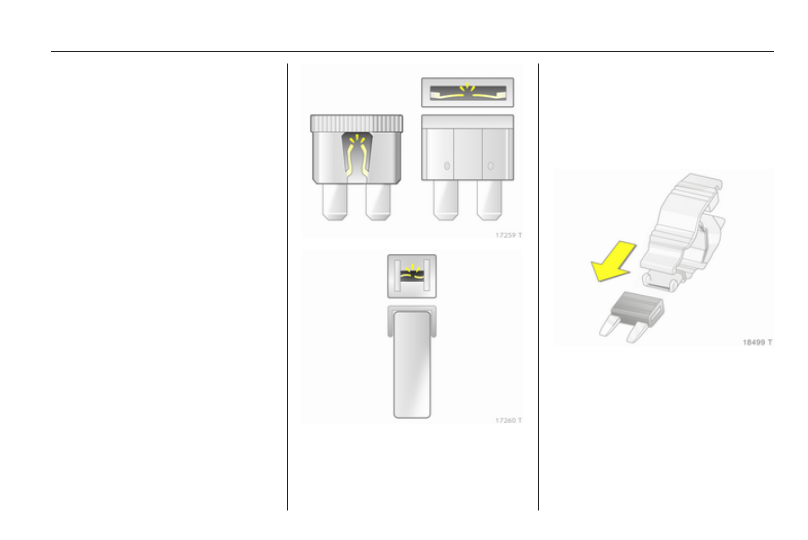

Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

Блок предохранителей в

моторном отсеке

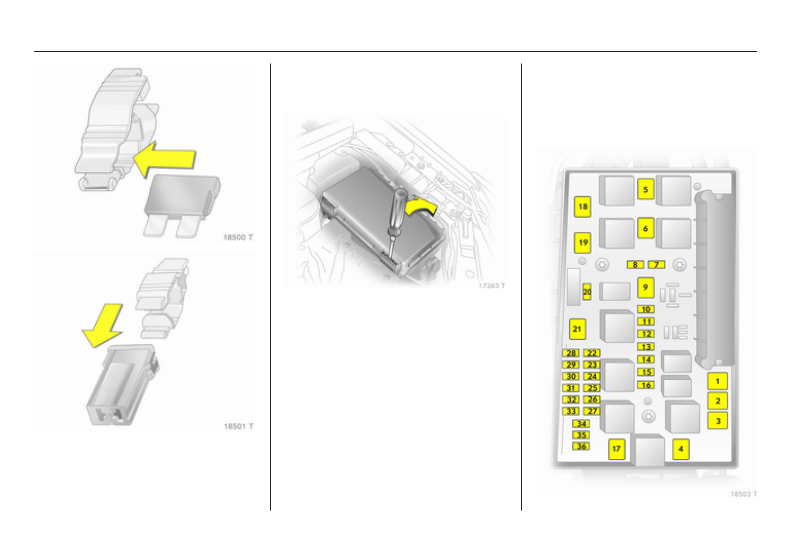

Вставьте отвертку в отверстие как

можно глубже и наклоните ее в сто‐

рону. Поднимите крышку вверх и

снимите ее.
Устанавливая крышку на место,

сначала прикрепите ее на левую

сторону, а затем сложите. Прокон‐

тролируйте посадку крышки на ме‐

сто по звуку.

В зависимости от варианта испол‐

нения блока предохранителей ба‐

гажного отделения 3 193, установ‐

ленные в блоке предохранители

имеют два разных расположения.

Уход за автомобилем

191

Расположение

предохранителей в блоке

предохранителей багажного

отделения, вариант А

№ Электрическая цепь
1 ABS
2 ABS
3 Салонный вентилятор элек‐

тронного климат-контроля.

4 Отопитель и кондиционер
5 Вентилятор радиатора
6 Вентилятор радиатора
7 Центральный замок
8 Омыватель ветрового стекла,

омыватель заднего стекла

9 Обогрев заднего стекла,

обогрев наружного зеркала

10 Диагностический разъем
11 Приборы
12 Мобильный телефон, инфор‐

мационно-развлекательная

система, дисплей

13 Плафон

№ Электрическая цепь
14 Очиститель ветрового стекла
15 Очиститель ветрового стекла
16 Звуковой сигнал, ABS, выклю‐

чатель стоп-сигнала, конди‐

ционер

17 Фильтр дизельного топлива

или кондиционер

18 Стартер
19 –
20 Звуковой сигнал
21 Электронное оборудование

двигателя

22 Электронное оборудование

двигателя

23 Регулировка угла наклона фар
24 Топливный насос
25 –
26 Электронное оборудование

двигателя

27 Обогрев, кондиционер, датчик

качества воздуха

28 –

№ Электрическая цепь
29 Сервоусилитель рулевого

управления

30 Электронное оборудование

двигателя

31 Очиститель заднего стекла
32 Выключатель стоп-сигнала
33 Регулировка угла наклона

фар, выключатель света,

выключатель сцепления,

приборы, модуль двери води‐

теля

34 Модуль управления рулевым

валом

35 Информационно-развлека‐

тельная система

36 Прикуриватель, передняя

розетка
