68

Места для хранения

коленчатого рычага вращения пе‐

дали велосипеда и сдвинуть его

назад так, чтобы крепление нахо‐

дилось под пазом.

Закрепите педали поворотом сое‐

динительного винта, расположен‐

ного на креплении.

Установите колесные опоры так,

чтобы велосипед располагался

примерно горизонтально. При этом

расстояние между педалями и зад‐

ней багажной дверью должно быть

не менее 5 см.
Обе велосипедные шины должны

располагаться на колесных опо‐

рах.

Внимание

Обязательно раздвиньте обе

колесные опоры до нужной ши‐

рины, чтобы оба колеса велоси‐

педа были установлены в

опоры. Иначе крепление вело‐

сипеда в горизонтальном на‐

правлении не гарантируется.

Несоблюдение этого правила

может привести к повреждению

колес велосипеда горячими вы‐

хлопными газами.

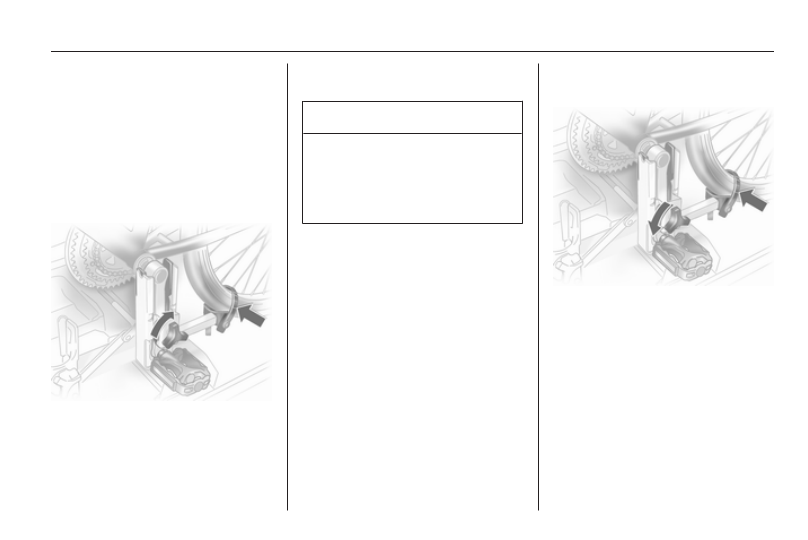

Выровняйте велосипед в продоль‐

ном направлении: Слегка ослабьте

крепление педалей.
Поместите велосипед в вертикаль‐

ное положение при помощи пово‐

ротного рычага на педальной

опоре.

Места для хранения

69

Если два велосипеда мешают друг

другу, их относительное положе‐

ние можно отрегулировать, изме‐

няя положение колесных опор и

вращая поворотный рычаг на пе‐

дальной опоре до тех пор, пока ве‐

лосипеды не перестанут касаться

друг друга. Убедитесь в том, что

зазор между велосипедом и авто‐

мобилем достаточно велик.

Максимально затяните от руки кре‐

пежный винт крепления педальной

опоры в его максимальной точке.
Закрепите колеса обоих велосипе‐

дов в колесных опорах при помощи

хомутов.

Проверьте велосипед, убедитесь в

том, что он надежно закреплен.

Внимание

Зазор между велосипедом и ав‐

томобилем должен составлять

не менее 5 см. При необходимо‐

сти ослабьте гайку руля и по‐

верните его боком.

Положение колесных опор и пово‐

ротного рычага на педальной

опоре для каждого велосипеда

следует записать. Наличие пра‐

вильных сведений об их положе‐

нии поможет ускорить установку

велосипеда на автомобиль.

Примечание

Рекомендуется закрепить на

внешнем велосипеде предупре‐

дительный знак, чтобы привлечь

внимание других водителей.

Снятие велосипеда с заднего

кронштейна

Снимите тросы-держатели с колес

велосипедов.
Удерживая велосипед, ослабьте

стягивающий винт крепления пе‐

дальной опоры, затем поднимите и

снимите крепление.

70

Места для хранения

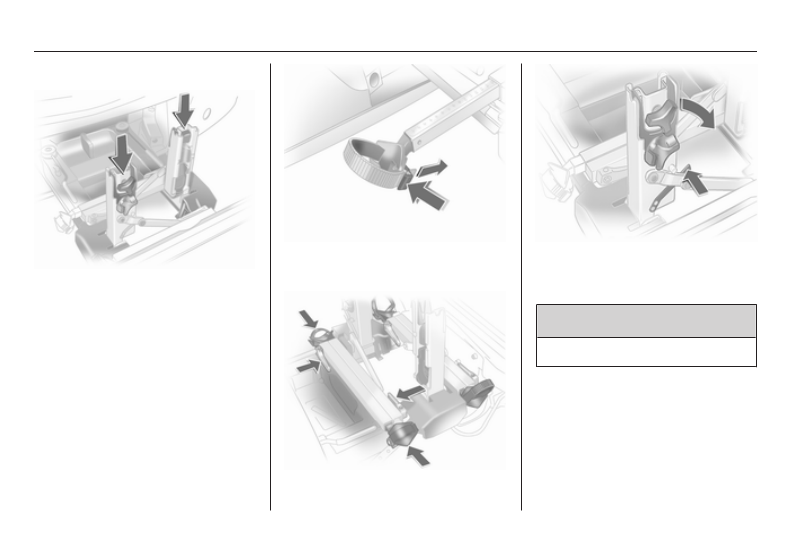

Уборка заднего кронштейна

Сложите кронштейны фиксации

шатунов в нишу, как показано на

иллюстрации.

Вставьте трос-держатель и туго по‐

тяните его вниз как можно дальше.

Нажмите на рычаг фиксатора и за‐

двиньте колесные опоры до упора.

Высвободите стопорный рычаг

диагональной опоры и сложите обе

педальные опоры.

9 Предупреждение

Опасность защемления.

Места для хранения

71

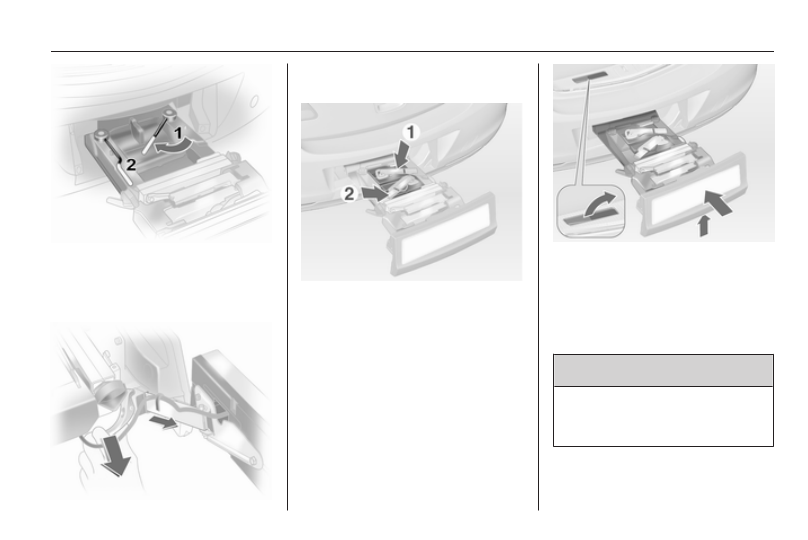

Поверните сначала правую (1), а

затем левую (2) защелки, так чтобы

соответствующие опоры оказались

зафиксированы.

Прижмите защелку вниз и вытя‐

ните обе опоры ламп из упоров.

Сложите кронштейны на задней

стороне фонарей.
Вначале поместите в ячейки пе‐

редний (1), а затем задний (2) фо‐

нарь, и нажмите на них вниз до

упора. Во избежание повреждений

полностью уберите кабели в на‐

правляющие.
Откройте заднюю багажную дверь.

Нажмите вверх и удерживайте ры‐

чаг фиксатора. Слегка приподни‐

мите каретку и задвиньте ее в бам‐

пер до фиксации.
Рычаг фиксатора должен вер‐

нуться в исходное положение.

9 Предупреждение

Если система работает непра‐

вильно, обратитесь в сервис‐

ный центр.
