64

Места для хранения

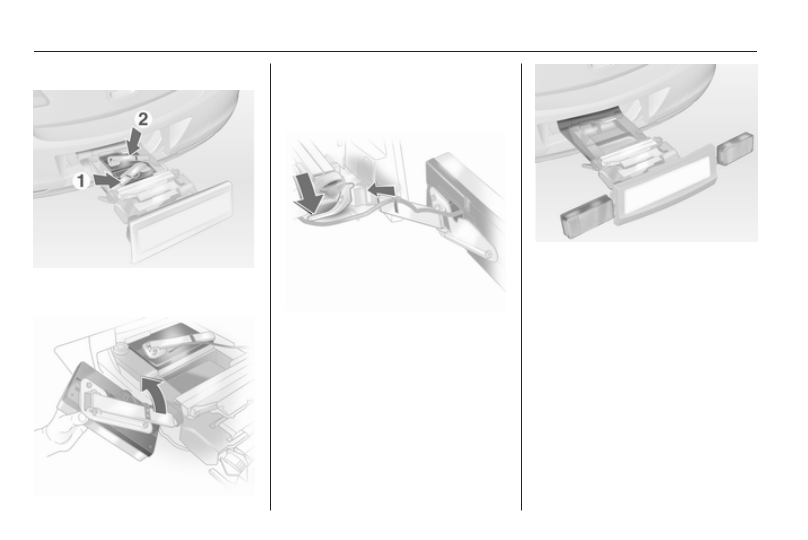

Установите задние фонари

Снимите сначала задний (1), а за‐

тем - передний (2) фонарь с опор.

Полностью откройте опору для фо‐

наря с тыльной стороны заднего

фонаря так, чтобы она вошла в за‐

цепление.

Надавите на рычаг фиксатора вниз

и вставьте опорный кронштейн фо‐

наря в отверстие до фиксации.
Выполните действия на обоих зад‐

них фонарях.

Проверьте положение кабелей и

ламп и убедитесь в том, что они

правильно установлены и надежно

закреплены.

Места для хранения

65

Зафиксируйте задний

кронштейн

Поверните левую (1), а затем пра‐

вую (2) защелку до упора. Обе за‐

щелки должны быть ориентиро‐

ваны назад, в противном случае

безопасная работа системы не га‐

рантируется.

Примечание

Закройте заднюю багажную

дверь.

Разложите педальные опоры

Подайте одну или обе педальные

опоры вверх, так чтобы диагональ‐

ная опора заняла свое положение.

Снимите крепления педалей с пе‐

дальных опор.

66

Места для хранения

Регулировка заднего

кронштейна под велосипед

Нажмите на рычаг фиксатора и вы‐

двиньте колесные опоры.

Нажмите на рычаг фиксатора на

тросе-держателе и извлеките трос-

держатель.

Подготовьте велосипеды к

установке

Примечание

Максимально допустимая ширина

шатуна составляет 38,3 мм, а тол‐

щина – 14,4 мм.

Повернуть левую педаль велоси‐

педа (не оборудованную звездоч‐

кой привода цепи) и установить ее

вертикально в нижнее положение.

Сама педаль должна распола‐

гаться горизонтально.
Передний велосипед необходимо

устанавливать передним колесом

влево.

Места для хранения

67

Задний велосипед необходимо ус‐

танавливать передним колесом

вправо.

Установка велосипеда на

задний кронштейн

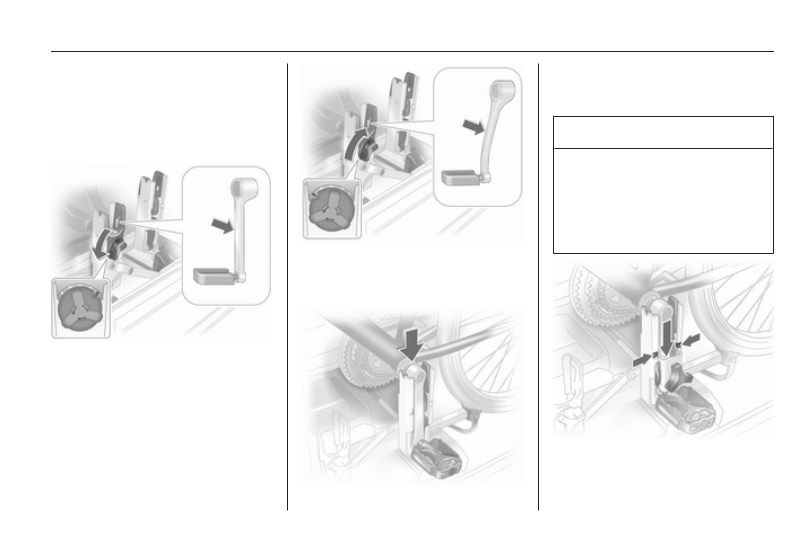

При помощи поворотного рычага

на педальной опоре приблизи‐

тельно установите регулируемый

педальный блок на уровне педа‐

лей.
Если велосипед оснащен прямыми

педалями, полностью открутите

педальный блок (положение 5).

Если велосипед оснащен кривыми

педалями, полностью закрутите

педальный блок (положение 1).

Установите велосипед. Поместите

педали в выемки педальной опоры,

как показано на рисунке.

Внимание

Убедиться, что педаль не ка‐

сается поверхности заднего

держателя. В противном случае

в процессе транспортировки

кривошип может быть повре‐

жден.

Вставить сверху крепление колен‐

чатого рычага вращения педали

велосипеда в наружную направ‐

ляющую каждой ячейки
