Opel Astra h. Снятие и установка электровентилятора воздухонагнетателя





Вам потребуются: все инструменты, используемые для снятия вещевого ящика панели приборов, а также торцовая головка «на 7».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снятие и установка электровентилятора воздухонагнетателя Опель Астра Н

2. Снимите вещевой ящик панели приборов (см. Снятие и установка панели приборов).
3. Через отверстие в панели приборов, открывшееся после снятия вещевого ящика, отсоедините от дополнительного сопротивления электровентилятора колодки проводов 1 и 2 (рис. 13.4).
4. Отстегните зажим крепления электровентилятора 4 к корпусу 5 воздухонагнетателя.
5. Выверните пять болтов крепления электровентилятора 4 к корпусу 5 воздухонагнетателя и отсоедините электровентилятор от воздухонагнетателя.
Примечание.
Болты крепления электровентилятора к корпусу воздухонагнетателя показаны на рис. 13.4 стрелками. На рисунке видны только три болта, остальные два болта расположены с обратной стороны электровентилятора.
6. Установите электровентилятор воздухонагнетателя и все снятые детали в порядке, обратном снятию.





Снятие и установка электровентилятора воздухонагнетателя Опель Астра Н

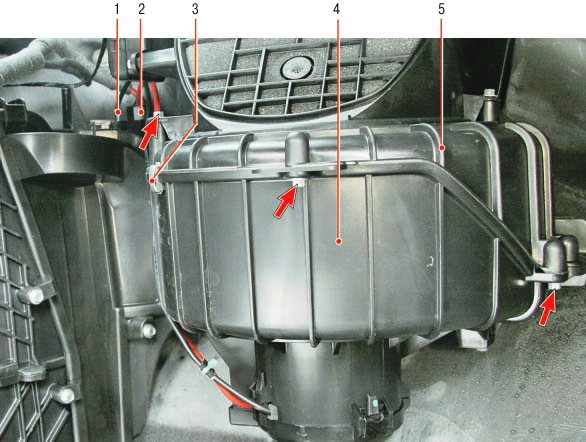

Рис. 13.4. Снятие электровентилятора воздухонагнетателя: 1, 2 – колодки проводов; 3 – зажим; 4 – электровентилятор воздухонагнетателя; 5 – воздухонагнетатель
