Opel Astra h. Снятие и установка аварийного замка крышки багажника





1. Откройте крышку багажника.
2. Выньте пистоны крепления обивки багажника и снимите обивку.
3. Выверните винты 2 (рис. 11.14) крепления аварийного замка крышки багажника к панели кузова и, преодолевая сопротивление фиксаторов, снимите замок.
4. Установите аварийный замок крышки багажника в порядке, обратном снятию.

Снятие и установка сдвижного люка панели крыши Опель Астра Н

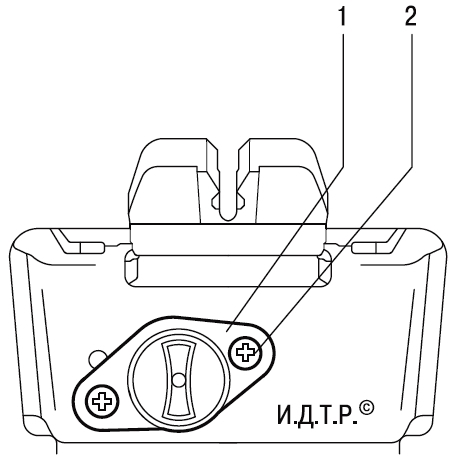

Рис. 11.14. Крепление аварийного замка крышки багажника: 1 – аварийный замок крышки багажника; 2 – винт









Снятие и установка сдвижного люка панели крыши





1. Преодолевая сопротивление фиксаторов снимите облицовку 1 (рис. 11.15) сдвижного люка.
2. Снимите фиксаторы 2…
3….выверните четыре винта крепления сдвижного люка панели крыши (рис. 11.16) и снимите люк.
4. Установите снятые детали в порядке, обратном снятию.

Снятие и установка сдвижного люка панели крыши Опель Астра Н

Рис. 11.15. Крепление облицовки сдвижного люка панели крыши: 1 – облицовка сдвижного люка; 2 – фиксатор.

Снятие и установка сдвижного люка панели крыши Опель Астра Н

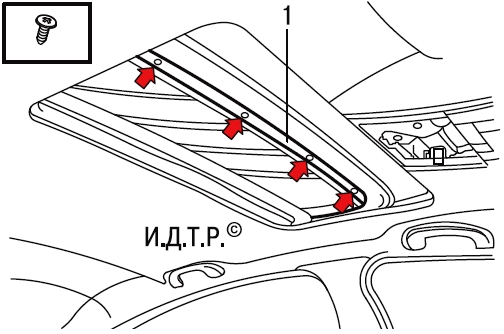

Рис. 11.16. Крепление сдвижного люка панели крыши: 1 – сдвижной люк панели крыши
