Опель Астра. Снятие и установка обивки боковых дверей





  Отсоедините провод от отрица­тельной клеммы аккумуляторной ба­тареи

  Откройте дверь.

  При помощи пластмассового клина отделите накладку переднего громкоговорителя отжав 3 фиксатора (рис. 8.27).

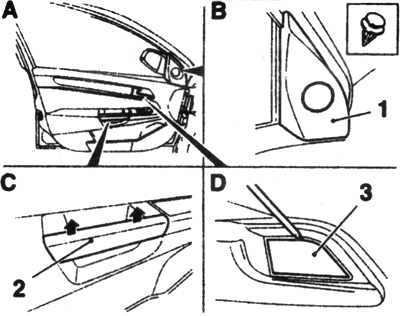

Рис. 8.27. Снятие накладок передней двери:

1 — наружная накладка переднего громкоговорителя;

2 — накладка подлокотни­ка дверной сборки;

3 — накладка внутренней дверной ручки



  Рассоедините разъем электропро­водки громкоговорителя с внутрен­ней стороны и снимите накладку.

  Аналогичным приемом снимите накладку с подлокотника двери и накладку внутренней дверной руч­ки. Будьте осторожны, не повредите накладки.

  Выверните крепежные болты, при помощи пластмассового клина отде­лите обивку от дверной сборки, от­жав 5 фиксаторов. Рассоедините разъем электропроводки с обратной стороны обивки (рис. 8.28).

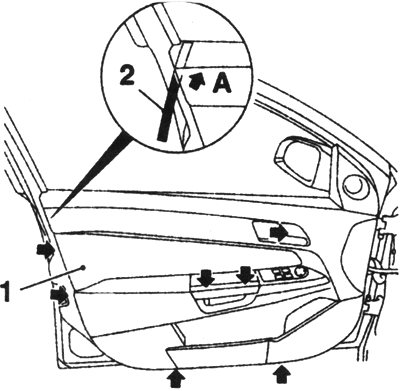

Рис. 8.28. Крепежные болты (указаны стрелками)

обивки боковой двери:

1 — на­ружная накладка переднего громкоговорите­ля;

2 — накладка подлокотника



  Отсоедините тягу дверного замка и снимите обивку.

  При снятии обивки задней двери существует несколько особеннос­тей — необходимо опустить стекло задней двери, снять рукоятку стек­лоподъемника (при соответствую­щей комплектации) и вывернуть 4 крепежных болта: 2 болта у подло­котника двери, по одному болту на внутренней дверной ручке и вни­зу обивки.

  Установка производится в поряд­ке, обратном порядку снятия. При необходимости замените повреж­денные фиксаторы новыми.
