Опель Астра. Снятие, установка и регулировка двери задка

  Отсоедините провод от отрица­тельной клеммы аккумуляторной батареи.

  Откройте дверь задка и снимите полку багажного отделения (при со­ответствующей комплектации).

  Снимите обивку двери задка у ра­мы окна и заклейте кромки двери задка скотчем.

  Рассоедините разъем электропро­водки двери задка и отсоедините шланг омывателя заднего стекла (см. сопр. иллюстрацию).

  Вытяните жгут электропроводки из двери задка (рис. 8.16).

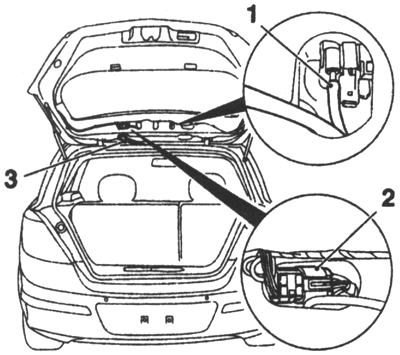

Рис. 8.16. Подводящие линии двери зад­ка:

1 — шланг омывателя заднего стекла; 2 — разъем электропроводки;

3 — резиновый пыльник жгута электропроводки

ПРИМЕЧАНИЕ

  Для облегчения последующего мон­тажа закрепите на конце провода шнур,который после вытягивания проводов останется в двери задка.

  Немного приподнимите небольшой отверткой стопорную скобу и отсое­дините поочередно газонаполненные упоры от верхних сферических опор двери задка.

  Снимите фиксаторы (см. иллюст­рацию 14.6) выбейте осевые пальцы петель и при помощи ассистента снимите дверь задка (рис. 8.17).

  Установка производится в поряд­ке, обратном порядку снятия. После установки осевых пальцев дверных петель необходимо закрыть дверь задка и произвести регулировку.

  Регулировка

  Снимите облицовку порога двери задка.

  Выверните 2 болта крепления ско­бы замка на нижней кромке рамы двери задка и снимите скобу.

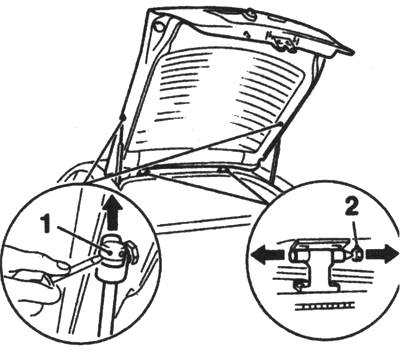

Рис. 8.17. Крепление двери задка:

1 — сто­порная скоба газонаполненной стойки;

2 — фиксатор оси дверной петли

  При необходимости снимите обив­ку в верхней части задних стоек авто­мобиля (С или D — в зависимости от модели).

  Осторожно потяните вниз панель потолочной обивки и ослабьте винты крепления дверных петель.

ПРИМЕЧАНИЕ

  Сзади потолочная обивка крепится к крыше с помощью «липучки».

  Закройте дверь задка и проверьте равномерность зазора между приле­гающими кузовными элементами.

  Дверь задка отрегулирована пра­вильно, если в закрытом положении по всему периметру имеется равно­мерный зазор, а дверь расположена заподлицо с окружающими кузовны­ми поверхностями.

  При необходимости регулировка зазоров производится смещением двери задка в соответствующем на­правлении.

  Для регулировки глубины посадки двери задка в дверном проеме необ­ходимо высвободить резиновые демпферы.

  Повернув их фиксаторы на угол от 60 до 80° против часовой стрелки. Затем установите демпферы с обеих сторон так, чтобы дверь задка в за­крытом положении свободно приле­гала к ним. Замечание: Для облегче­ния регулировки нанесите на дем­пферы тестообразную массу — по от­печатку на массе установите, пра­вильно ли прилегает дверь.

  По окончании регулировки верните фиксатор в первоначальное положе­ние — установочные метки должны совпасть.

  Затяните болты крепления двер­ных петель с требуемым усилием.

  Установите на место скобу замка двери задка и заверните болты ее крепления вручную. Осторожно закройте дверь задка: скоба замка займет нужное положение. Откройте дверь и затяните болты крепления скобы с требуемым усилием.

  Несколько раз закройте и откройте дверь задка и удостоверьтесь в пра­вильности ее регулировки и исправно­сти функционирования замка, при не­обходимости повторите регулировку.

  Установите обивку двери задка.
