Опель Астра. Снятие и установка передних крыльев





  Снимите фару, боковой повтори­тель указателя поворотов.

  Снимите защиту колесной арки.

  Снимите накладку переднего бампера.

  При снятии правого крыла на бен­зиновых моделях отпустите крепеж­ную гайку, отсоедините угольный ад­сорбер системы EVAR отведите его в сторону.

  Снимите изоляцию крыла (рис. 8.11).

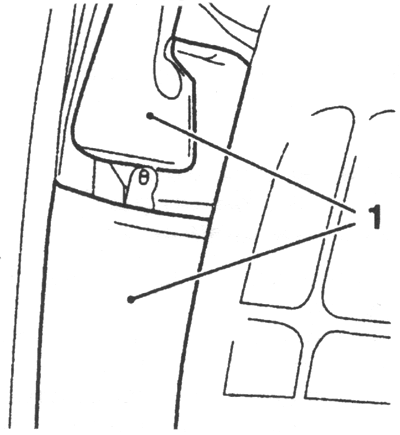

Рис. 8.11. Изоляция крыла:

1 — изоляция



  Если снятие крыла производится с целью его последующей замены, необходимо снять с него боковую на­правляющую (рис. 8.12).

  Рассверлите головки трех закле­пок и выбейте заклепки из посадоч­ных отверстий.

  Отсоедините при помощи пласт­массового клина накладку крыла от рамы ветрового стекла, затем сни­мите липкую ленту с рамы (рис. 8.13).

  Заклейте кромки крыла скотчем.

  Откройте переднюю дверь, вывер­ните 8 крепежных болтов и снимите крыло (рис. 8.14).

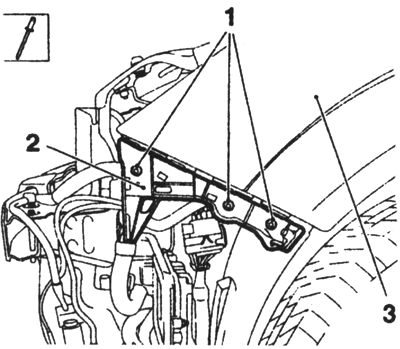

Рис. 8.12. Заклепки боковой направляю­щей переднего крыла:

1 — заклепки; 2 — бо­ковая направляющая; 3 — крыло

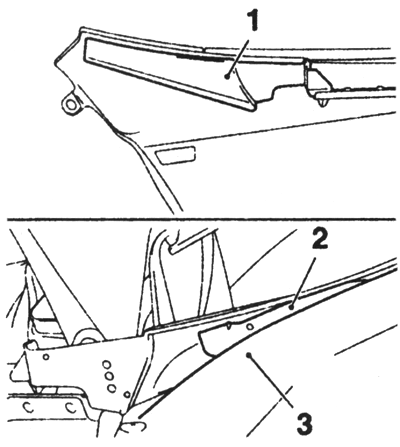

Рис. 8.13. Клейкая лента для установки накладки

переднего крыла на раму ветро­вого стекла:

1 — клейкая лента; 2 — накладка; 3 — рама ветрового стекла

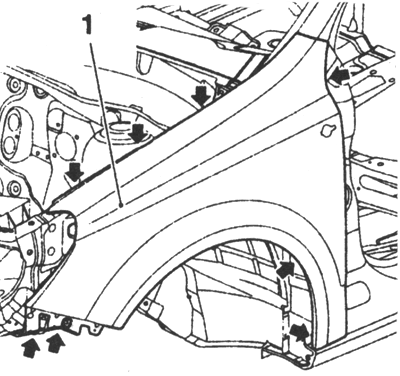

Рис. 8.14. Болты (указаны стрелками)

крепления переднего крыла



ПРИМЕЧАНИЕ

  При замене крыла снимите со ста­рого и установите на новое зажим­ную гайкукрепления фары, уплот­нение капота и накладку крыла.

  При установке крыла наклейте но­вую, длиной 5 см, двухстороннюю клейкую ленту на накладку крыла.

  Заведите накладку под уплотни­тель ветрового стекла и приклейте к раме ветрового стекла.

  Покройте специальным лаком те поверхности нового крыла, которые после установки будут недоступными.

  Очистите сопрягаемые поверхнос­ти крыла, при необходимости выров­няйте их.

  Установите крыло и выставьте рав­номерный зазор между прилегаю­щими кузовными элементами.

  Закрепите крыло на накладку, вверните болты.

  Установка производится в поряд­ке, обратном снятию.
