Опель Астра. Двигатель Z 18 XER DOHC-I. Замена вспомогательного электродвигателя вентилятора (двигатели 2,0 л)
Снятие
Откройте капот.
Отсоедините аккумуляторную батарею.
Отсоедините соединение с массой от вывода массы.
Снимите решетку радиатора, отсоединив 4 заклепки (рис, 2.249).

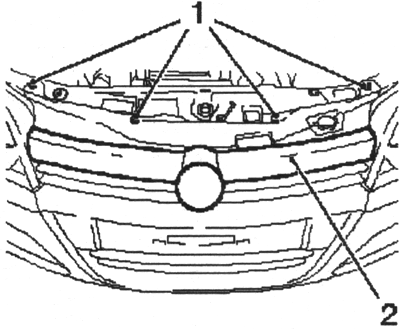

Рис. 2.249. Снятие решетки радиатора:
1 — решетка; 2 — заклепки
Отсоедините от передней облицовки сверху.
Отсоедините 5 зажимов.
Прикрепите радиатор к верхним кронштейнам (рис. 2.250).

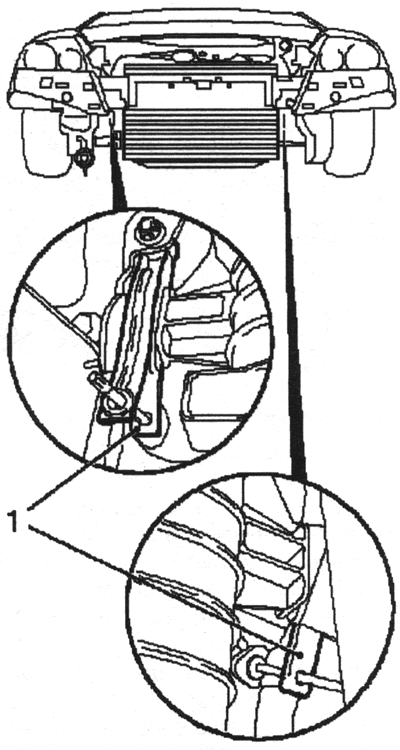

Рис. 2.250. Прикрепелние радиатора к верхним
кронштейнам:
1 — кронштейны
Поднимите автомобиль наполовину. Снимите 5 заклепок. Отсоедините 4 зажима и снимите передний бампер (рис. 2.251).

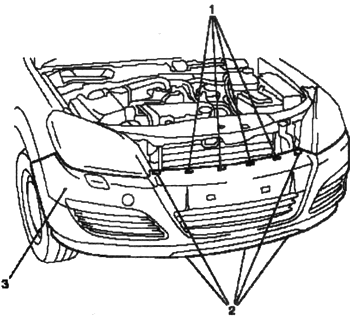

Рис. 2.251. Снятие решетки радиатора:
1 — зажимы; 2 — заклепки; 3 — бампер
Поместите внизу контейнер для слива.
Отсоедините шланг системы очистки фар высокого давления от резервуара.
Отсоедините быстроразъемную муфту.
Соберите вытекающую жидкость.
Отсоедините и снимите датчик наружной температуры.
Снимите вспомогательный вентилятор, для этого отсоедините 5 хомутов кабеля и 2 реле.
Отсоедините разъем жгута проводов.
Отсоедините жгут проводов.
Снимите вспомогательный вентилятор с кронштейна снизу.
Снимите электродвигатель вспомогательного вентилятора (рис. 2.253).
Отсоедините крыльчатку вентилятора от электродвигателя вентилятора.
Отверните 3 болта.

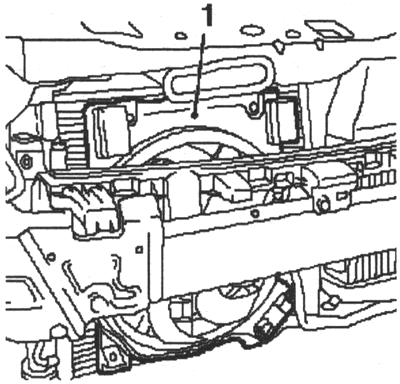

Рис. 2.252. Снятие вспомогательного вентилятора:
1 — вентилятор
Отсоедините разъем жгута проводов от корпуса вспомогательного вентилятора.
Отверните болт.
Отсоедините электродвигатель вентилятора от корпуса вентилятора.
Отверните 3 болта.
Установка
Установите электродвигатель вентилятора.
Присоедините электродвигатель вентилятора к корпусу вентилятора.
Присоедините разъем жгута проводов к корпусу вентилятора.
Присоедините крыльчатку вентилятора к электродвигателю вентилятора.
Установите вспомогательный вентилятор.
Установите корпус вспомогательного вентилятора в кронштейн.
Присоедините жгут проводов.
Закрепите разъем жгута проводов.
Присоедините 5 хомутов кабеля.
Установите передний бампер.
Установите переднюю облицовку в кронштейн сбоку.

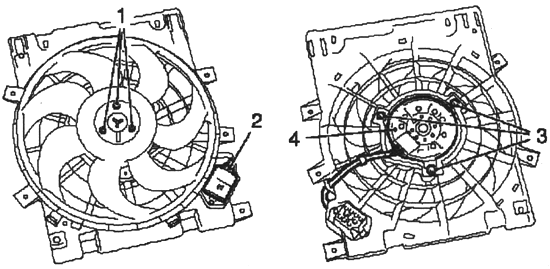

Рис. 2.253. Снятие электродвигателя:
1 — болты крепления; 2 — болт крепления разъема;
3 — болты крепления электровентилятора;
4 — электродвигатель вспомогательного вентилятора
Закрепите датчик наружной температуры.
Присоедините шланг системы очистки фар высокого давления к резервуару.
Подключите быстроразъемную муфту.
Опустите автомобиль наполовину.
Снимите 2 держателя радиатора из кронштейна.
Установите решетку радиатора.
Закрепите в передней облицовке снизу.
Подключите аккумуляторную батарею.
Присоедините соединение с массой к выводу массы.
Закройте капот
