Опель Астра. Сиденья





  Сиденья, подголовники, ремни бе­зопасности и подушки безопасности обеспечивают защиту людей, нахо­дящихся в автомобиле.

  При посадке в автомобиль отрегу­лируйте подголовники таким обра­зом, чтобы верхушка подголовника находилась на уровне верхней части головы.

  Не устанавливайте передние сиде­нья слишком близко к панели управ­ления. Водитель должен удерживать рулевое колесо, чтобы его ладони находились в точках, соответствую­щих 10 и 2 ч на циферблате часов, а локти были слегка согнуты. Ноги также должны быть слегка согнуты, чтобы водитель имел возможность нажимать на педали до упора.

  Ремень безопасности должен про­ходить через центр плеча. Поясной ремень должен плотно обхватывать бедра, а не живот.

  Сдвиньте сиденье переднего пассажира как можно дальше назад.

  Спинки сидений не должны быть слишком откинуты. Рекомендуется устанавливать угол наклона спинки около 25°.

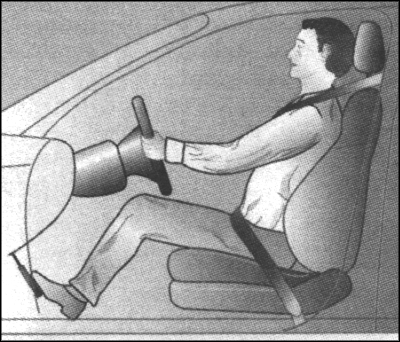

Рис. 1.161. Правильная посадка на водительсом сиденьи

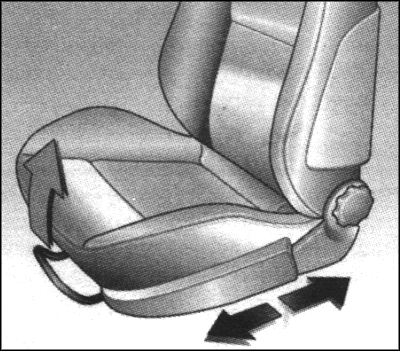

 Перемещение Сидений вперед, назад и вверх

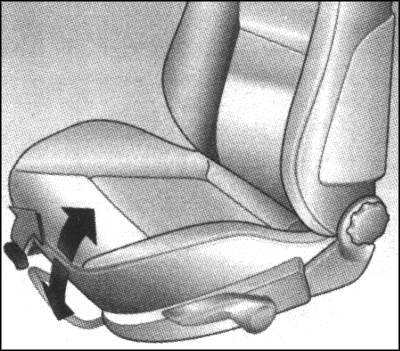

Рис. 1.162. Перемещение сидений впе­ред, назад и вверх



  Для регулировки положения сиде­нья потяните вверх рычаг, располо­женный на наружной передней кромке основания сиденья. Отпус­тив рычаг, толкните сиденье, что­бы убедиться в надежности фикса­ции защелки.

  Отрегулируйте высоту сиденья с помощью рычага, расположенного на наружной боковой поверхности подушки сиденья.

ВНИМАНИЕ

  Запрещается перемещать сиденья во время езды. При вытянутом ры­чагеони могут неожиданно сдви­нуться.



  Регулировка угла наклона спинки сиденья



  Поверните маховичок, располо­женный на наружной боковой поверхности подушки сиденья. Если сиденья сдвинуты до упора вперед, спинки сидений можно откинуть на­зад полностью.

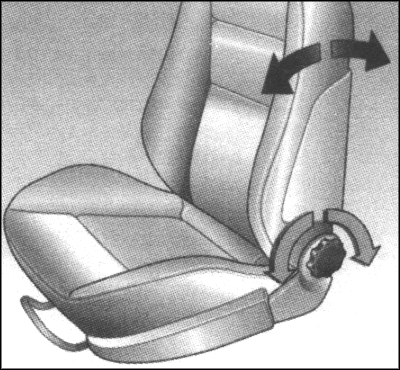

Рис. 1.163. Регулировка угла наклона спинки сиденья

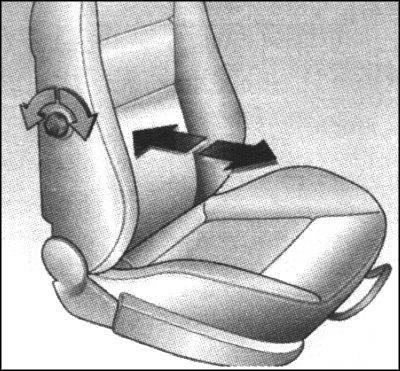

  Регулировка поясничной опоры





Рис. 1.164. Регулировка поясничной опоры



  Для увеличения выступания пояс­ничной опоры сиденья потяните впе­ред рычаг, расположенный на боко­вой части спинки сиденья. Для уменьшения выступания потяните рычаг назад.

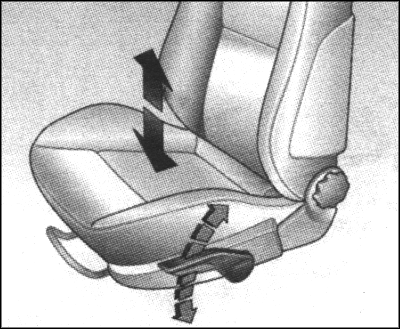

  Регулировка высоты сиденья водителя





Рис. 1.165. Регулировка высоты сиденья водителя



  Отрегулируйте высоту сиденья с помощью рычага, расположенного на наружной боковой поверхности подушки сиденья.

  Для подъема сиденья несколько раз потяните рычаг вверх, пока не будет достигнута желаемая высота.

  Для опускания сиденья несколько раз надавите на рычаг, пока не будет достигнута желаемая высота.

  При каждом перемещении рычага сиденье поднимается или опускает­ся на небольшую высоту.



  Регулировка наклона передних сидений





Рис. 1.166. Регулировка наклона перед­них сидений



  Для регулировки потяните внут­ренний рычаг спереди сиденья, от­регулируйте нужный наклон и отпус­тите рычаг. Зафиксируйте сиденье до щелчка. Изменение наклона до­стигается перемещением тяжести тела.



  Складывание спинок передних сидений

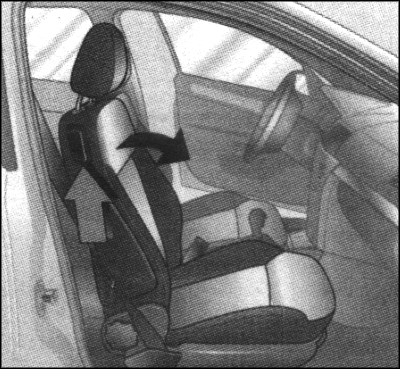

  Для того чтобы сложить спинку сиденья, потяните вверх рычаг фик­сатора, наклоните спинку вперед и зафиксируйте. Сдвиньте сиденье вперед.

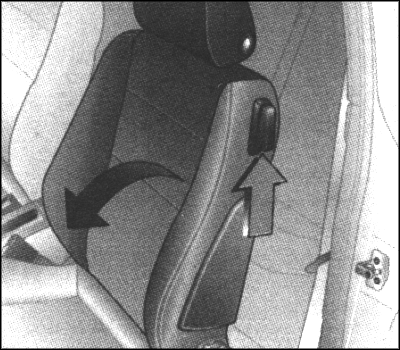

Рис. 1.167. Складывание спинки передне­го сиденья



  Чтобы поднять спинку, отодвиньте сиденье до упора назад, потяните вверх рычаг фиксатора и поднимите спинку.

  При перемещении назад переднего сиденья с функцией электронного за­поминания положений сиденье фик­сируется в предыдущем положении.

  Переднее сидение без этой функ­ции при перемещении назад необхо­димо зафиксировать в требуемом

положении.

ПРИМЕЧАНИЕ

  На автомобилях Opel Astraс установленным панорамным стеклом перед скла­дыванием сиденья опустите вниз подголовники и откиньте вверх

солнцезащитные

козырьки.

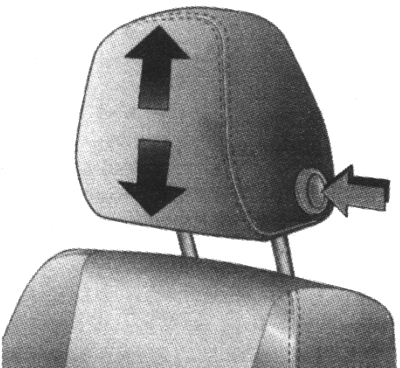

  Подголовники передних сидений





Рис. 1.168. Регулировка подголовника пе­реднего сиденья



  Отрегулируйте подголовники таким образом чтобы верхушка подголов­ника находилась на уровне верхней части головы.

  Для регулировки высоты вытяните подголовник вверх или нажмите на кнопку блокировки и толкните подголовник вниз.

  Убедитесь, что подголовник за­фиксирован.

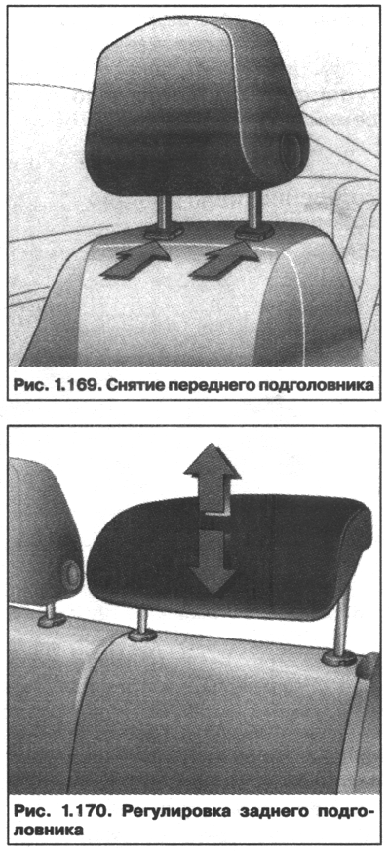

  Для снятия подголовника нажмите на кнопку блокировки и вытяните подголовник вверх (рис. 1.169).

  Для установки подголовника на ме­сто нажмите на кнопку и толкните подголовник вниз.



  Подголовники задних сидений



  Для поднятия подголовника тяните его вверх до установки в требуемое положение.

  Для опускания нажмите на кнопку блокировки и толкните подголовник вниз.





  Обязательно поднимайте подго­ловник заднего сиденья, если на нем сидит пассажир или установлено удерживающее приспособление для детей.

ПРИМЕЧАНИЕ

  Чтобы сложить спинки задних си­дений, следует полностью опус­тить илидемонтировать задние подголовники.



  Подлокотник на сиденьи водителя

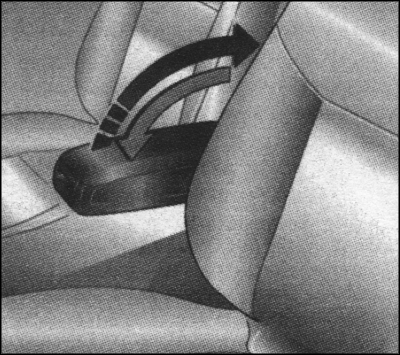

Рис. 1.171. Регулировка переднего подло­котника

водительского сиденья



  Прижмите поднятый подлокотник вниз, преодолевая сопротивление, и опустите его.

  Поднимая подлокотник, его можно постепенно установить в одно из не­скольких фиксированных положений (рис. 1.171).

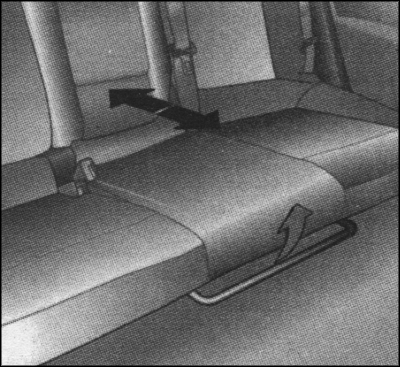

  Регулировка заднего ряда сидений



  Приподнимите ручку под подушкой и передвиньте ряд сидений в желае­мое положение. Опустите ручку и за­фиксируйте ряд сидений до щелчка (рис. 1.172).



Рис. 1.172. Регулировка заднего ряда сидений

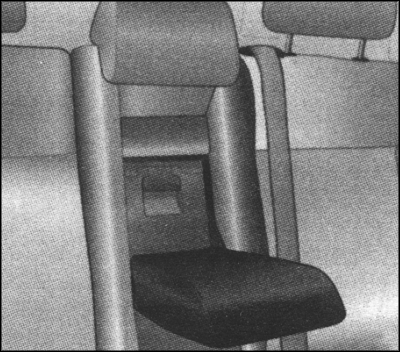

  Подлокотник на спинке заднего сиденья



  Откиньте вперед подлокотник, по­тянув петлю наискось вниз (под уг­лом 45о) (рис. 1.173).

  При использовании среднего зад­него сиденья или складывании спин­ки заднего сиденья установите под­локотник вверх.



Рис. 1.173. Подлокотник на спинке задне­го сиденья



ПРИМЕЧАНИЕ

  За подлокотником находится за­слонка проема багажного отделе­ния дляперевозки длинномерных узких предметов.



  Увеличение пространства багажника («Limousine»)



  Сложите спинку заднего сиденья. Задние подголовники полностью опустите или демонтируйте. По­двиньте немного вперед передние сиденья.

  Спинку заднего сиденья, цельную или раздельную, разблокируйте на­жатием кнопки и сложите на подушку сиденья. Сдвиньте передние сиде­нья назад в желаемое положение (рис. 1.174).



Рис. 1.174. Увеличение пространства ба­гажника («Limousine»)

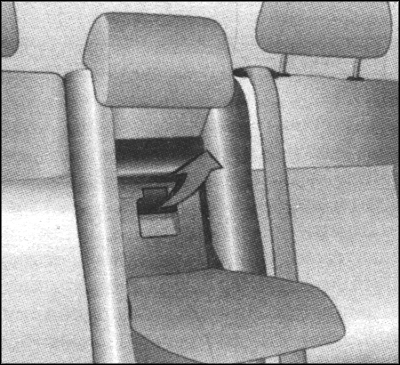

  Складывание средней спинки заднего сиденья



  Полностью опустите вниз подго­ловник. Освободите спинку, потянув за ручку, и опустите ее на подушку сиденья.

  Сложенная средняя спинка задне­го сиденья позволяет загружать длинномерные предметы. Крайние сиденья при этом могут использо­ваться для пассажиров (рис. 1.175).

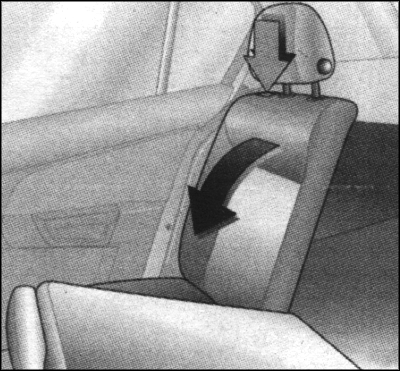

Рис. 1.175. Складывание средней спинки заднего сиденья



ПРИМЕЧАНИЕ

  Груз не должен мешать управлению стояночным тормозом и

рычагомпереключения передач.



  Установка спинки заднего сиденья в вертикальное положение

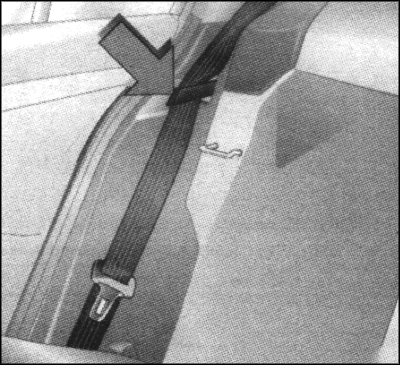

  Для защиты от повреждения про­пустите ремень безопасности через боковой держатель (рис. 1.176).



Рис. 1.176. Боковой держатель ремня бе­зопасности



  Чтобы установить спинки задних сидений в вертикальное положение, следует зафиксировать блокады до щелчка. Трехточечный ремень безо­пасности на среднем и заднем сиде­ньях можно вытянуть из натяжного устройства только при зафиксиро­ванной спинке заднего сиденья.



  Увеличение пространства багажника модели «Caravan» безперемещающегося

ряда задних сидений



  Положите спинку заднего сиденья на подушку (рис. 1.177).

  Полностью опустите вниз или де­монтируйте задние подголовники. Снимите крючки кожуха багажника с подголовников. Подвиньте немно­го вперед передние сиденья. Спин­ку заднего сиденья, цельную или раздельную, разблокируйте нажа­тием кнопки и положите на подушку сиденья.



Рис. 1.177. Перемещение спинки заднего сиденья



  Отодвиньте передние сиденья на­зад в желаемое положение.

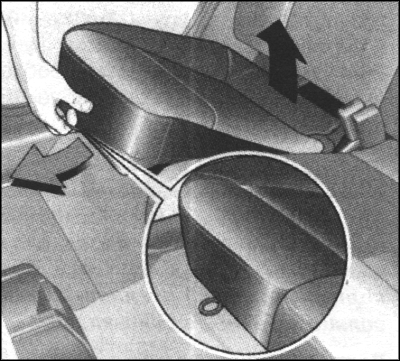

  Потяните за петлю на подушке си­денья и поднимите подушку заднего сиденья (цельного или раздельного) (рис. 1.178).



Рис. 1.178. Поднятие подушки заднего сиденья



  Снимите крючки кожуха багажника с подголовников.

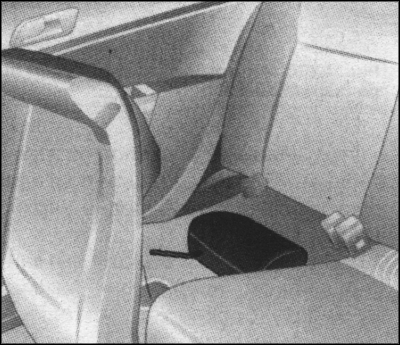

  Демонтируйте задние крайние подголовники, а средний подголов­ник опустите полностью вниз.

  Демонтированные подголовники положите в отсеки-поддоны под поднятыми подушками сидений (рис. 1.179).



Рис. 1.179. Отсеки-поддоны для хранения подголовников

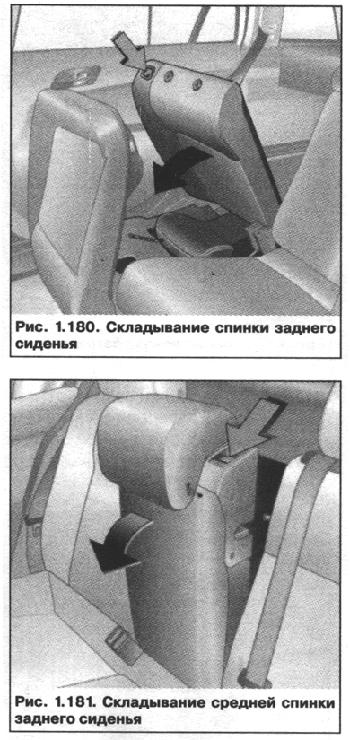

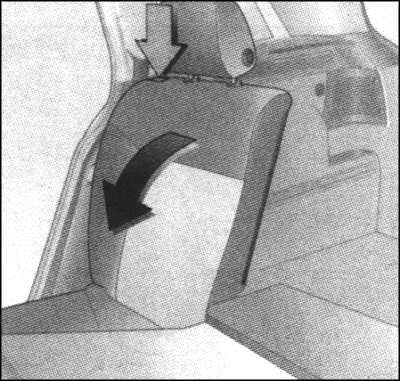

  Освободите спинку заднего сиде­нья (цельную или раздельную), на­жав кнопки фиксаторов, сложите и зафиксируйте (рис. 1.180).



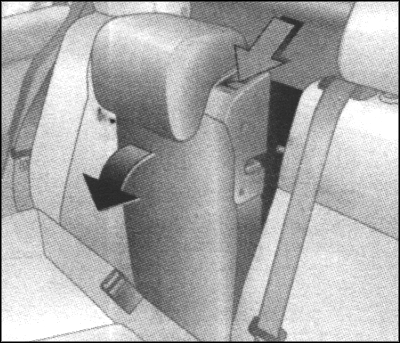

  Складывание средней спинки заднего сиденья модели «Caravan»



  Полностью опустите вниз подго­ловник.

  Разблокируйте спинку, потянув за ручку, и опустите ее на подушку сиденья или, если поднята подушка заднего сиденья, опустите ее вперед до щелчка (рис. 1.181).





  Сложенная вперед средняя спинка заднего сиденья позволяет загру­жать длинномерные предметы. Край­ние сиденья при этом могут исполь­зоваться для пассажиров.

ПРИМЕЧАНИЕ

  Груз не должен мешать управлению стояночным тормозом и рычагом

переключения передач.



  Установка спинки заднего сиденья в вертикальное положение или опускание подушки заднего сиденья

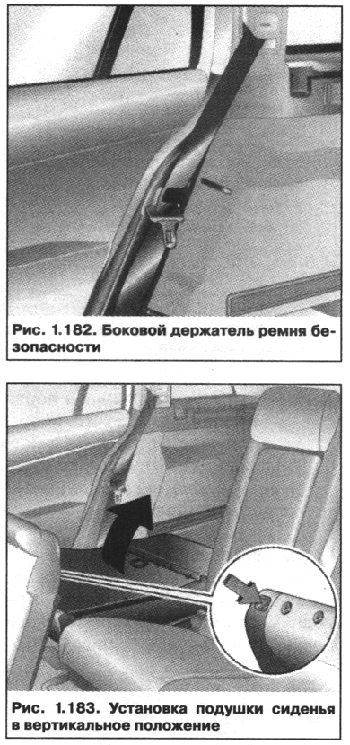

  Для защиты от повреждения про­пустите ремень безопасности через боковой держатель (рис. 1.182).

  Чтобы установить спинки в верти­кальное положение, следует поднять их вверх, для этого нажмите кнопки на спинках. Спинки в вертикальном положении зафиксируйте с ощути­мым щелчком.





  Поднимите подушку сиденья (рис. 1.183).

  Вставьте подголовники в спинки задних сидений и отрегулируйте их положение. Опустите подушку сиде­нья, при этом обратите внимание на правильное положение замков рем­ней безопасности. Закрепите крючки кожуха багажника на подголовниках.

ПРИМЕЧАНИЕ

  Трехточечный ремень безопаснос­ти на среднем и заднем сиденьи автомобиля Opel Astra можно вытянуть из натяжного уст­ройства только призафиксирован­ной спинке заднего сиденья.



  Увеличение пространства багажника модели «Caravan» с перемещающимся рядом задних сидений

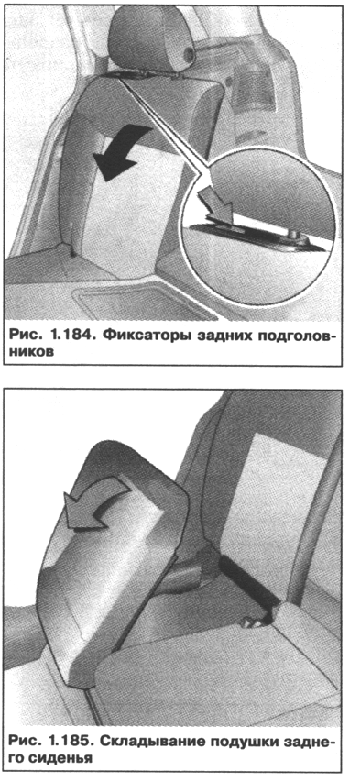

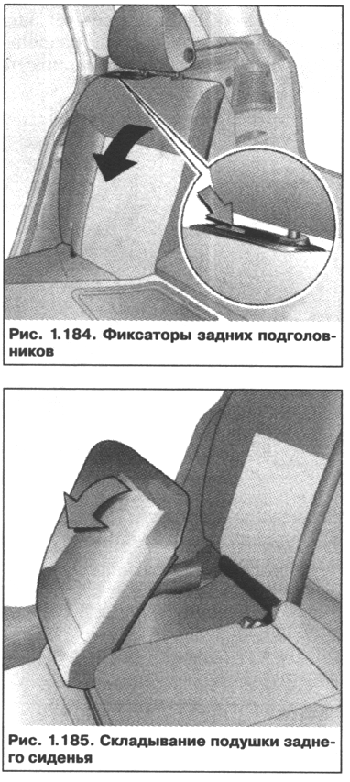

  Полностью опустите вниз или де­монтируйте задние подголовники (рис. 1.184).

  Снимите крючки кожуха багажни­ка с подголовников. Подвиньте не­много вперед передние сиденья. Спинку заднего сиденья, цельную или раздельную, разблокирируйте с помощью задвижек и сложите на подушку сиденья. Отодвиньте пе­редние сиденья назад в желаемое положение.

  Поднимите подушку заднего сиде­нья и сложите спинки сидений (рис. 1.185).





  Поднимите подушку заднего сиде­нья (цельную или раздельную). Сни­мите крючки кожуха багажника с подголовников.

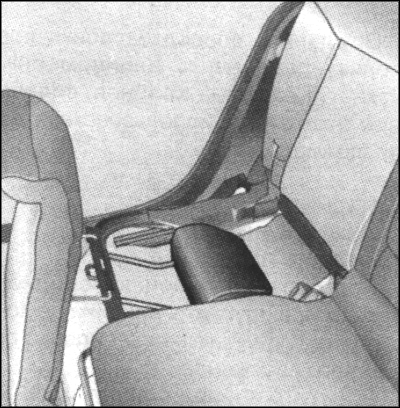

  Демонтируйте задние крайние подголовники, а средний подго­ловник опустите полностью вниз. Демонтированные подголовники положите в отсеки-поддоны под поднятыми подушками сидений (рис. 1.186).



Рис. 1.186. Отсеки-поддоны для хранения подголовников



  Освободите защелки спинки зад­него сиденья (цельной или раздель­ной), сложите ее и зафиксируйте (рис. 1.187).



Рис. 1.187. Складывание спинки заднего сиденья



  Возможность загрузки за подлокотником на спинке заднего сиденья



  Откиньте вперед подлокотник, по­тянув петлю наискось вниз (под уг­лом 45о).

  Потяните ручку и опустите вперед заслонку (рис. 1.188).



Рис. 1.188. Ручка заслонки заднего под­локотника



  Опущенная вперед заслонка поз­воляет перевозить длинномерные узкие предметы. Крайние сиденья при этом могут использоваться для пассажиров.



  Складывание спинки сиденья переднего пассажира



  Подголовник сиденья переднего пассажира опустите вниз или демон­тируйте. Сдвиньте назад сиденье пе­реднего пассажира.

  Опустите вперед спинку сиденья, подняв разблокирующий рычаг (рис. 1.189).



Рис. 1.189. Складывание спинки сиденья переднего пассажира



  Чтобы установить спинку в верти­кальное положение, нажмите вперед рычаг фиксатора, установите спинку сиденья переднего пассажира в вер­тикальное положение и зафиксируй­те с ощутимым щелчком.

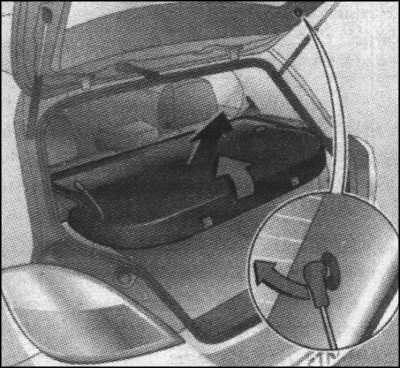

  Кожух багажника («Limousine»)



  Для демонтажа кожуха снимите кре­пежные ремни с задней двери. При­поднимите кожух и вытяните его из боковых направляющих (рис. 1.190).



Рис. 1.190. Снятие кожуха багажника



  Установка на место осуществляет­ся в порядке, обратном снятию.

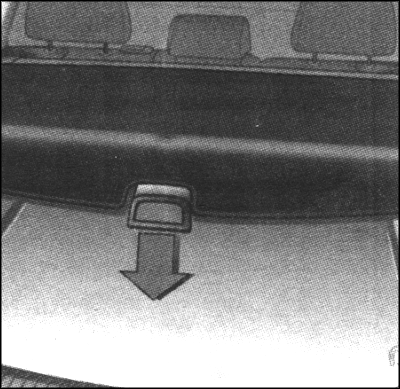

  Кожух багажника («Caravan»)



  Нажмите ручку кожуха багажника вниз, кожух сворачивается автома­тически (рис. 1.191).

  Потяните ручку кожуха багажника назад, он самостоятельно зафикси­руется в исходном положении.



Рис. 1.191. Снятие кожуха багажника



ПРИМЕЧАНИЕ

  Не кладите на кожух предметы с ос­трыми кромками и большого веса.

  Для закрытия зазора между кожу­хом багажника и спинками задних сидений на кассете установлена полка. Оба крючка полки закрепите в на­правляющих подголовников; при ус­тановленной оградительной решетке крючки проходят через ее ячейки ре­шетки (рис. 1.192).



Рис. 1.192. Закрытие зазора между кожу­хом багажника

и спинками задних сидений

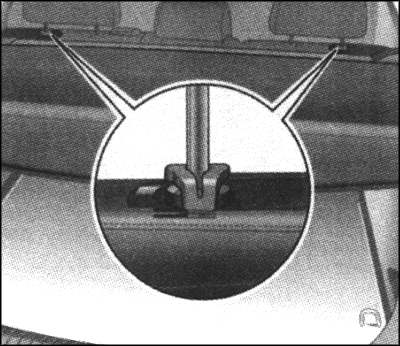

  Демонтаж кожуха



  Для демонтажа откройте кожух ба­гажника и снимите крючки с подго­ловников.

  Повернните рычаг фиксатора на правой стороне обшивки багажника вверх (рис. 1.193).

  Поднимите обшивку справа и вынь­те ее из выемок.

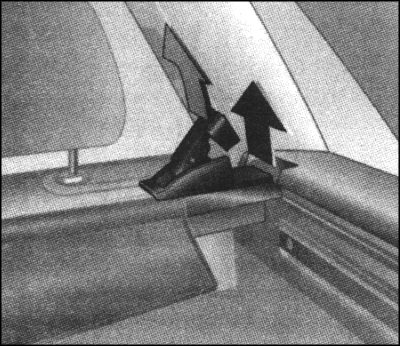

Рис. 1.193. Рычаг фиксатора кожуха ба­гажника



  Для того чтобы смонтировать ко­жух багажника, вставьте его в левое крепление, поверните рычаг фикса­тора на правой стороне вверх, уста­новите кожух багажника в правое крепление, зафиксируйте и опустите рычаг вниз. После этого закрепите крючки на подголовниках.

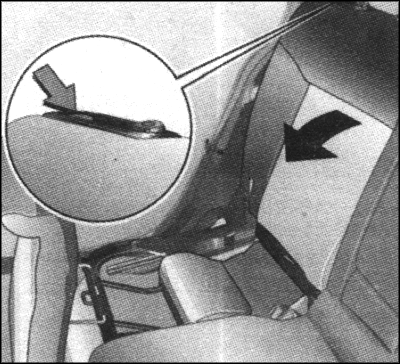

  Офадительная решетка («Caravan»)



  Оградительную решетку можно ус­тановить за задними сидениями или, при сложенных спинках и поднятых подушках задних сидений, за ними.

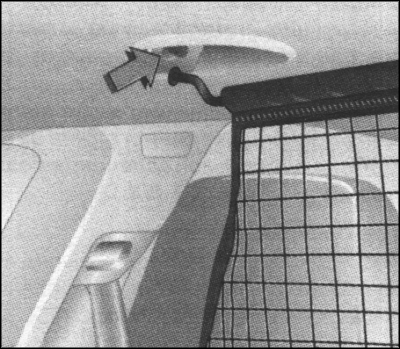

  Разверните оградительную решет­ку. В раме крыши находятся два мон­тажные отверстия. Опоры решетки подвесьте в монтажные отверстия сначала с одной, а потом с другой стороны и зафиксируйте движением вперед (рис. 1.194).



Рис. 1.194. Установка оградительной решетки

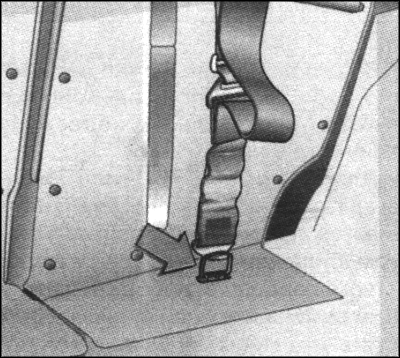

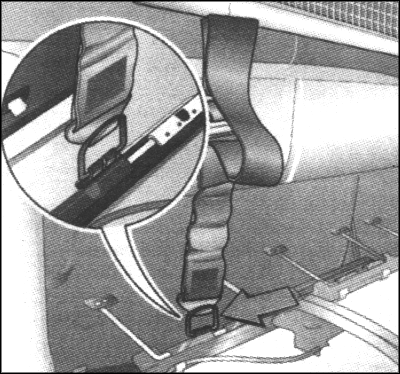

  Если автомобиль Opel Astra снабжен не пе­ремещающимся рядом задних си­дений, чтобы подогнать длину ремней оградительной решетки, следует продеть верхние крючки в проушины ремней и закрепить их в проушинах на полу справа и слева (рис. 1.195).

  Если на автомобиле установлен перемещающийся ряд задних сидений, чтобы подогнать длину ремней оградительной решетки, следует продеть верхние крючки в проушины ремней и закрепить их в проушинах на тыльной стороне спинок задних сидений справа и слева.



Рис. 1.195. Закрепление ремней огради­тельной решетки



  Монтаж оградительной решетки за передними сиденьями



  Поднимите подушки задних сиде­ний. Разверните оградительную ре­шетку. В раме крыши над передни­ми сиденьями находятся два мон­тажных отверстия. Опоры решетки подвесьте в монтажные отверстия сначала с одной, потом с другой стороны и зафиксируйте движени­ем вперед.

  Если установлен не перемещаю­щийся ряд задних сидений, что­бы подогнать длину ремней огради­тельной решетки, следует вынуть верхние крючки из проушин ремней и закрепить их в проушинах на полу справа и слева (рис. 1.196).



Рис. 1.196. Закрепление ремней огради­тельной решетки



  Если установлен перемещающий­ся ряд задних сидений, чтобы подо­гнать длину ремней оградительной решетки, следует вынуть верхние крючки из проушин ремней и закре­пить их справа и слева за скобы под подушками поднятых сидений (рис. 1.197).



Рис. 1.197. Закрепление ремней огради­тельной решетки



  После этого демонтируйте подго­ловники крайних задних сидений и сложите вперед спинки сидений.



  Демонтаж оградительной решетки

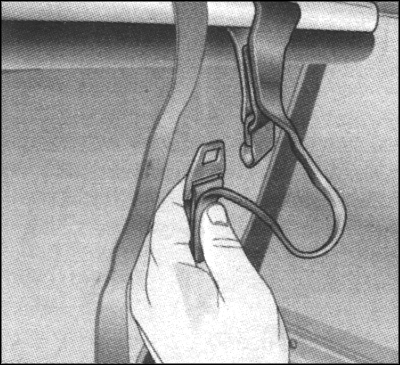

  Снимите петли натяжных ремней оградительной решетки, подняв ре­гулятор длины (рис. 1.198).

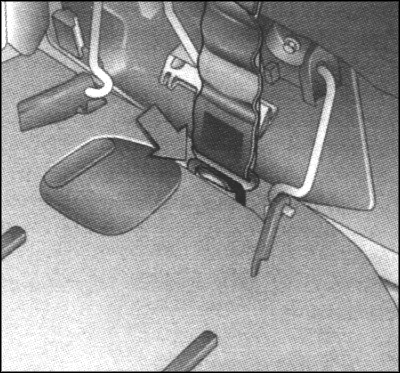

Рис. 1.198. Снятие петли натяжных ремней



  Опору оградительной решетки выньте из креплений в раме крыши, сверните решетку и стяните лен­той-липучкой.



  Направляющие и крючки в багажнике («Caravan»)



  На боковых стенках багажника рас­положены по две направляющие. Вставьте крючок в направляющую в желаемое положение, для этого ус­тановите крючок в верхний паз на­правляющей и задвиньте в нижний паз (рис. 1.199).



Рис. 1.199. Установка направляющих крючков в багажнике



  Вытяните крючки, чтобы их демон­тировать.



  Система организации пространства багажника «Rex Organizer» модели «Caravan»



  Система универсального крепле­ния для разделения пространства багажника и закрепления груза в ис­полнении «Caravan» состоит из сле­дующих элементов:

— адаптеров;

— регулируемой разделительной сетки;

— сетчатых сумок на боковые стенки;

— крючков в багажнике.
  Компоненты монтируются в двух направляющих на каждой боковой стенке багажника с помощью адап­теров или крючков (рис. 1.200).

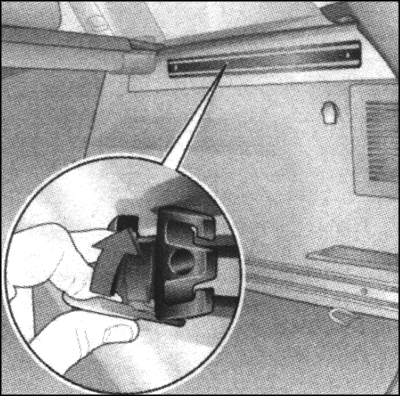

Рис. 1.200. Монтажные адаптеры систе­мы «Flex Organizer»



  Регулируемая разделительная сетка



  Установите по одному адаптеру на каждую направляющую, подними­те язычок, вставьте адаптер в верх­ний или нижний паз направляющей и переместите направляющую в нуж­ное положение (рис. 1.201).

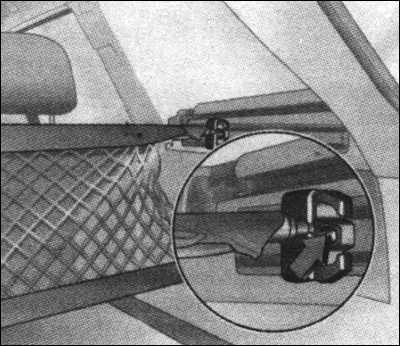

Рис. 1.201. Установка креплений регули­руемой разделительной сетки



  Чтобы зафиксировать адаптер, поднимите вверх язычок. Слегка со­жмите опоры разделительной сетки и вставьте в соответствующие отверстия адаптеров. Более длинная опора должна вставляться в верхний адаптер.

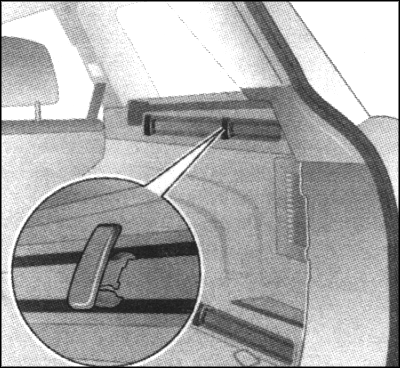

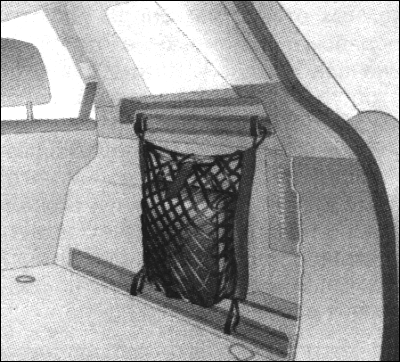

  Крючки и сетчатые сумки



  Вставьте крючок в желаемое поло­жение на направляющей. Для этого установите крючок в верхний паз на­правляющей и сдвиньте в нижний паз. На крючок можно повесить сет­чатую сумку (рис. 1.202).



Рис. 1.202. Установка сетчатой сумки



  Чтобы снять крючки, сожмите опо­ры перегородки и выньте их из адаптеров.

  Чтобы снять адаптер, поднимите щиток, разблокируйте адаптер в ни­жнем пазе и выньте его из верхнего паза.

  Разблокируйте крючки на направ­ляющих.

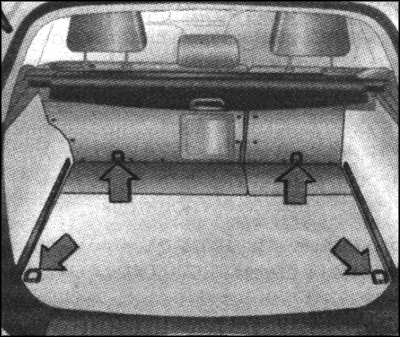

  Крепежные проушины



  Проушины предназначены для за­крепления в багажнике крепежных ремней и сетки для багажа.



Рис. 1.203. Крепежные проушины

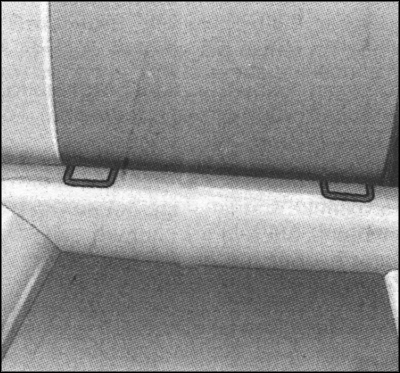

  Скобы для крепления системы обеспечения безопасности детей ISO-FIX



  Скобы, находящиеся между спин­кой и подушкой сиденья, служат для крепления системы обеспечения безопасности детей ISO-FIX (рис. 1.204).



Рис. 1.204. Скобы для крепления системы обеспечения

безопасности детей ISO-FIX




ПРИМЕЧАНИЕ

  Следует обязательно соблюдать инструкцию, прилагаемую к систе­меобеспечения безопасности де­тей ISO-FIX.

  Разрешается использовать только допущенные для данного типа авто­мобиля системы обеспечения безо­пасности детей ISO-FIX.

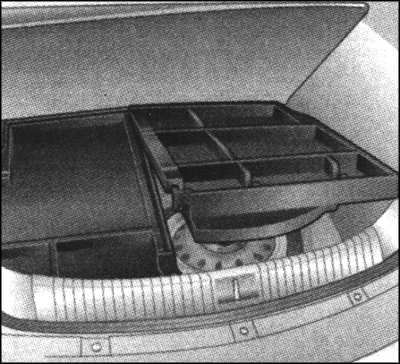

  Грузовой ящик



  Складной ящик расположен под ко­жухом пола и служит для разделения багажного отделения (рис. 1.205).



Рис. 1.205. Грузовой ящик



  В грузовой ящик можно загрузить что-либо только при зафиксирован­ных в вертикальном положении спинках задних сидений.

  Для демонтажа грузового ящика выньте кожух пола, вначале правую, а затем левую его половинку. На ав­томобилях с тягово-сцепным устрой­ством следует освободить крепеж­ный ремень шаровой опоры и пропу­стить его через проушину. Монтаж ящика осуществляется в порядке, обратном снятию
