Опель Вектра Сигнум, Ц. Снятие и установка сборки информационно-развлекательной системы

Общая информация

1. На большинстве описываемых в настоящем Руководстве моделей информационно-развлекательная система имеет код защиты от кражи, который не позволяет эксплуатировать систему на другом автомобиле. В случае прерывании электропитания, например, при отключении аккумулятора, при выходе из строя предохранителя системы и т.п., пользователю необходимо ввести правильный охранный код для введения аппаратуры в действие.

2. Охранный код доложен быть указан в руководстве по эксплуатации информационно-развлекательной системы он должен храниться вне автомобиля. До отключения аккумуляторной батареи убедитесь, что Вы располагаете данным кодом. В случае его утраты обращайтесь за помощью к специалистам фирменной станции техобслуживания Opel.

Замечание: На моделях выпуска с 2005 года охранный код распознается электронной системой без вмешательства владельца и его ввод при подключении аккумуляторной батареи не требуется.

Снятие и установка

Замечание: Информационно-развлекательная система в зависимости от комплектации может быть оборудована специальным держателем, который позволяет быстро снимать и устанавливать систему. Для этого необходимы специальные ручки (Ореl-КМ6067).

3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).

4. Выверните 4 потайных винта (см. иллюстрацию 29.4а) и введите специальные ручки в отверстия информационно-развлекательной системы (см. иллюстрацию 29.4b) пока они не зафиксируются. Потяните за ручки систему на себя и извлеките ее из установочного корпуса.

29.4а Потайные винты (1) крепления информационно-развлекательной системы

29.4b Специальные ручки Opel-KM6067

Замечание: Электропитание подводиться к информационно-развлекательной системе через штекерное соединение, гнездовая часть которого закреплена на установочном корпусе, а штырьковая - на информационно-развлекательной системе.

5. При необходимости выверните крепежный винт (см. сопр. иллюстрацию) и снимите установочный корпус с консольной секции панели приборов. Рассоедините разъем электропроводки и антенный кабель с обратной стороны корпуса.

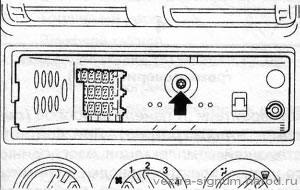

29.5 Крепежный винт (указан стрелкой) установочного корпуса информационно-развлекательной системы

6. Установка производится в обратном порядке.
