Опель Вектра Сигнум, Ц. Снятие и установка прикуривателя





1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).

2. Снимите пепельницу с установочным корпусом (см. Главу 11) и извлеките прикуриватель из гнезда.

3. Снимите накладку (см. сопр. иллюстрацию) гнезда прикуривателя с центральной консоли.


замена прикуривателя

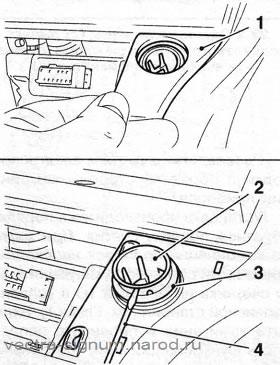

28.3 Снятие накладки (1) и гнезда (2) прикуривателя

3 Кольцо подсветки
4 Отвертка

4. Рассоедините 2 разъема электропроводки гнезда прикуривателя.

5. При помощи отвертки (см. иллюстрацию 28.3) извлеките гнездо прикуривателя из кольца подсветки, затем извлеките кольцо.

6. При помощи отвертки отожмите фиксатор (см. сопр. иллюстрацию) и отделите патрон с лампой от кольца подсветки. При необходимости замените лампу.

снятие и разборка прикуривателя
28.6 Сборка гнезда (2) прикуривателя
3 Световое кольцо
5 Патрон
6 Лампа

7. Установка производится в обратном порядке.
