Опель Вектра Сигнум, Ц.
Предохранители и реле - расположение и назначение
Инструкция по замене предохранителей
Цветовая идентификация предохранителей
по номинальной силе тока
Предохранители малого размера |
Предохранители большого размера |
Цвет предохранителя |
Сила тока |
Цвет предохранителя |
Сила тока |
Фиолетовый |
ЗА |
Зеленый |
30 А |
Бежевый |
5 А |
Красный |
40 А |
Коричневый |
7,5 А |
Синий |
60 А |
Красный |
10 А |
|
|
Синий |
15 А |
|
|
Желтый |
20 А |
|
|
Прозрачный |
25 А |
|
|
Зеленый |
30 А |
|
|
Замечание: Кроме
цветовой маркировки номинальная сила тока предохранителя указана на его
обратной стороне.
Размещение предохранителей в монтажных
блоках
Замечание: Некоторые
электрические цепи могут быть защищены несколькими предохранителями.
Размещение предохранителей в монтажном
блоке панели приборов
Монтажный
блок предохранителей панели приборов |
|
№ |
Защищаемый контур |
Номинальная сила тока |
1 |
Информационно-развлекательная система |
20 А |
2 |
Система обогрева, вентиляции, кондиционирования салона (HVAC) |
7.5 А |
3 |
Верхний люк |
20 А |
4 |
- |
- |
5 |
Блок управления электрооборудованием двери |
7.5 А |
6 |
Стоп-сигналы |
7.5 А |
7 |
Блок управления электрооборудованием салона |
30 А |
8 |
Блок управления электрооборудованием передней пассажирской двери |
30 А |
9 |
Центральное устройство управления |
7.5 А |
10 |
Блок управления на рулевой колонке |
7.5 А |
11 |
Диагностический разъем |
5 А |
12 |
Устройство защиты аккумулятора от перегрузки |
15 А |
13 |
- |
- |
14 |
- |
- |
15 |
Блок управления электрооборудованием водительской двери |
30 А |
16 |
- |
- |
17 |
Комбинация приборов/информационный дисплей |
15 А |
18 |
Кондиционер |
7.5 А |
19 |
- |
- |
20 |
Датчик ESP |
7.5 А |
21 |
Телематика |
7.5 А |
22 |
Прикуриватель |
30 А |
23 |
Система обогрева, вентиляции салона, климатконтроль (HVAC) |
30 А 40 А |
24 |
- |
- |
25 |
Система обогрева/кондиционер |
7.5 А |
26 |
Комбинация приборов/информационный дисплей |
7.5 А |
27 |
- |
- |
Размещение предохранителей в монтажном
блоке багажного отделения
Монтажный
блок предохранителей багажного отделения |
|
№ |
Защищаемый контур |
Номинальна; сила тока |
1 |
- |
- |
2 |
- |
- |
3 |
Электропривод передних сидений |
40 А |
4 |
Обогрев заднего стекла |
40 А |
5 |
Электропривод передних сидений |
40 А |
6 |
Электропривод управления стеклоподъемниками |
30 А |
7 |
Электропривод управления стеклоподъемниками |
30 А |
8 |
Обогрев заднего правого сиденья |
15 А |
9 |
Звуковой сигнал/противоугонная сигнализация |
15 А |
10 |
Топливный насос |
20 А |
11 |
Клемма 30 |
25 А |
12 |
Обогрев заднего левого сиденья |
15 А |
13 |
Тягово-сцепное устройство |
20 А |
14 |
Стеклоочиститель заднего стекла |
15 А |
15 |
Обогрев переднего левого сиденья |
15 А |
16 |
Обогрев переднего правого сиденья |
15 А |
17 |
- |
- |
18 |
- |
- |
19 |
Крышка лючка топливного бака |
7.5 А |
20 |
- |
- |
21 |
- |
- |
22 |
Датчик объема противоугонной сигнализации |
5 А |
23 |
Датчик разбитого стекла противоугонной сигнализации |
7,5 А |
24 |
Клемма 30 |
25 А |
25 |
- |
- |
26 |
- |
- |
27 |
Система опознавания занятости сиденья/датчик дождя/кондиционер |
5 А |
28 |
Система помощи при парковке |
7.5 А |
29 |
- |
- |

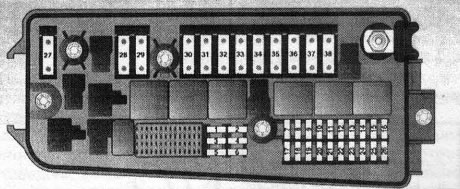

Размещение предохранителей в монтажном
блоке в двигательном отсеке
Подкапотный
монтажный блок предохранителей |
|
N9 |
Защищаемый контур |
Номинальная сила тока |
1 |
Модуль ЕСМ/ТСМ |
20 А |
2 |
Стартер |
25 А |
3 |
Звуковой сигнал |
20 А |
4 |
Кондиционер/климат-контроль |
10 А |
5 |
Омыватели стекол |
15 А |
6 |
- |
- |
7 |
Центральное устройство управления/ESP/TC |
15 А |
8 |
Фары |
10 А |
9 |
Обогрев сопел омывателей |
7.5 А |
10 |
- |
- |
11 |
Очистители стекол |
30 А |
12 |
Очистители стекол |
30 А |
13 |
Центральное устройство управления/ESP/TC |
7.5 А |
14 |
Омыватели фар |
30 А |
15 |
Лямбда-зонд |
10 А |
16 |
ABS |
7.5 А |
17 |
- |
- |
18 |
- |
- |
19 |
Регулирование угла наклона фар |
5 А |
20 |
- |
- |
21 |
- |
- |
22 |
- |
- |
23 |
Система обогрева/вентиляции салона автомобиля во время стоянки |
20 А |
24 |
Клемма 30 |
30 А |
25 |
Клемма 30 |
30 А |
26 |
- |
- |
27 |
- |
- |
28 |
Блок управления электрооборудованием задка |
60 А |
29 |
ABS |
40 А |
30 |
Блок управления электрооборудованием задка |
60 А |
31 |
Блок управления электрооборудованием салона |
60 А |
32 |
ABS |
40 А |
33 |
Блок управления электрооборудованием салона |
60 А |
34 |
Блок управления электрооборудованием задка |
60 А |
35 |
Вентилятор системы охлаждения 1'' |
30 А 40 А |
36 |
Вентилятор системы охлаждения 211 |
20 А 30 А |
37 |
- |
- |
38 |
- |
- |
1) Номинальная сила тока зависит от
установленного оборудования и мощности двигателя
Реле

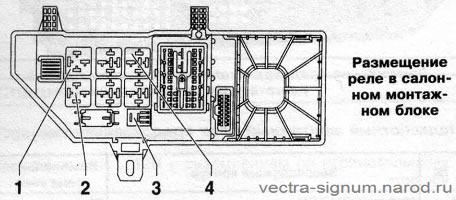

Салонный монтажный блок
№ |
Рабочий контур |
Обозначение реле |
1 |
Клемма 15а |
К2_Х129 |
2 |
Клемма 15 |
КЗХ129 |
3 |
Вентиляция салона |
К4_Х129 |
4 |
Вентиляция салона |
К5Х129 |

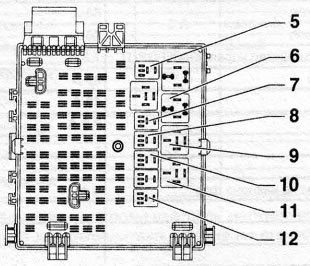

Размещение реле в монтажном блоке
багажного отделения
№ |
Рабочий контур |
Обозначение реле |
5 |
Очиститель заднего стекла |
К2 Х97 |
6 |
Клемма 15 |
К1 Х97 |
7 |
Обогрев заднего левого сиденья |
К5Х97 |
8 |
Обогрев заднего правого сиденья |
Кб Х97 |
9 |
Обогрев заднего стекла |
К7 Х97 |
10 |
Звуковой сигнал/противоугонная сигнализация |
К4_Х97 |
11 |
Топливный насос |
КЗ Х97 |
12 |
Единый замок/крышка лючка топливного бака |
К8Х97 |

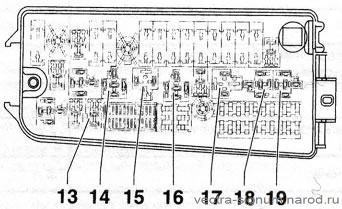

А. Размещение реле в подкапотном
монтажном блоке
Подкапотный монтажный блок А
№ |
Рабочий контур |
Обозначение реле |
13 |
Компрессор К/В |
К11 Х125 |
14 |
Модуль ЕСМ |
К12 Х125 |
15 |
Стартер |
К1 Х125 |
16 |
Передние стеклоочистители (включение/выключение) |
К6Х125 |
17 |
Клемма 15 |
КЗХ125 |
18 |
Передние стеклоочистители (медленно/быстро) |
К5Х125 |
19 |
Насос омывателя/фары |
К7_Х125 |

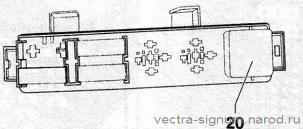

В. Размещение реле в подкапотном
монтажном блоке
Подкапотный монтажный блок В
№ |
Рабочий контур |
Обозначение реле |
20 |
Обогрев фильтра |
К1_Х161 |
