Опель Вектра Сигнум, Ц. Снятие и установка заднего многоместного сиденья, его подушки, спинки и боковин

Снятие и установка подушки заднего многоместного сиденья

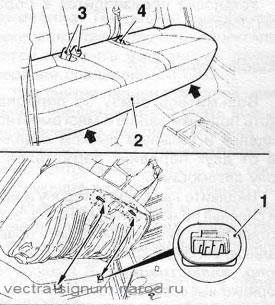

1. Приподнимите подушку заднего многоместного сиденья и высвободите ее из креплений на полу автомобиля (см. сопр. иллюстрацию).

2. Извлеките замки ремней безопасности из гнезд заднего многоместного сиденья и снимите подушку.
На моделях, оборудованных обогревом заднего многоместного сиденья, рассоедините разъемы электропроводки с обратной стороны подушки.

4. Установка производится в обратном порядке.

5. Возьмитесь снизу за переднюю часть подушки заднего многоместного сиденья и сильным рывком отделите ее от двух передних держателей на полу автомобиля.

6. Надавите на правую сторону подушки сиденья по направлению назад, затем потяните наружу и высвободите правую заднюю скобу из крюка крепления (см. сопр. иллюстрацию). В аналогичном порядке высвободите из крепления левую скобу.

Замечание: Задние скобы крепления тяжело извлекаются из крюков. Поэтому рекомендуется предварительно снять боковую подушку спинки заднего сиденья (см. ниже).

1 Крепежный крюк
2 Задняя скоба
3 Передняя скоба

7. Извлеките замки ремней безопасности из гнезд заднего многоместного сиденья и снимите подушку.
На моделях, оборудованных обогревом заднего многоместного сиденья, рассоедините разъемы электропроводки с обратной стороны подушки.

9. Установка производится в обратном порядке.

10. На данных моделях устанавливаются боковые задние сиденья повышенной комфортности, по своей конструкции схожие с передними сиденьями.

11. Снимите 2 декоративные крышки салазок крепления сиденья и выверните крепежные винты (см. сопр. иллюстрацию).

12. Сместите заднее сиденье вперед и сложите спинку сиденья, предварительно сняв подголовник (см. Главу «Органы управления и приемы эксплуатации»).

13. Выверните винт крепления нижнего анкера ремня безопасности (см. сопр. иллюстрацию) и отделите анкер от заднего сиденья. Выверните винт (3) крепления наконечника ремня безопасности и снимите ремень с заднего сиденья.

14. Отделите и снимите крышку с обратной стороны спинки сиденья, выверните 2 задних болта крепления салазок (см. иллюстрацию 50.13).

15. Осторожно приподнимите переднюю часть заднего сиденья и рассоедините разъемы электропроводки натяжителя ремня безопасности и обогрева сиденья.

16. Извлеките сиденье из салона автомобиля.

17. Прогоните резьбу болтов крепления переднего сиденья и винта крепления ремня безопасности, очистите ее и смажьте фиксирующим компаундом (например, Loctite 243).

18. Подсоедините разъемы электропроводки и закрепите салазки сиденья.

19. Дальнейшая установка производится в порядке, обратном порядку снятия. По окончании включите зажигание и по контрольной лампе на панели приборов проверьте исправность SRS (см. Главу «Органы управление и приемы эксплуатации», Раздел 17).

Центральное заднее сиденье

20. При соответствующей комплектации снимите вещевой ящик с центрального заднего сиденья.

21. Сдвиньте вперед и установите правое заднее сиденье в среднее положение.

22. Сложите спинку правого сиденья так, чтобы была полностью видна правая боковая поверхность центральной опоры. Сместите опору вперед, прижмите ее вниз и удерживайте в этом положении. Откройте клапан на полу автомобиля и выверните правый болт крепления центрального сиденья.

Внимание: При отпускании опоры она самостоятельно возвращается в исходное положение и фиксируется. Будьте осторожны - не прищемите руки!

23. В аналогичном порядке выверните левый болт крепления центрального заднего сиденья.

24. Сложите спинки всех задних сидений и отпустите 2 гайки крепления центрального сиденья сзади справа и слева.

25. Верните спинки правого и левого задних сидений в вертикальное положение и снимите центральное сиденье по направлению вперед. Установка производится в обратном порядке

Снятие и установка боковых подушек спинки заднего сиденья (модели Седан/ Хэтчбэк/Универсал)

26. Возьмитесь за верхний край боковой подушки спинки заднего многоместного сиденья и сильным рывком высвободите крепежную скобу из верхнего держателя (см. сопр. иллюстрацию). Затем возьмитесь за подушку снизу и вытяните ее вверх из нижнего держателя.

50.26 Снятие боковой подушки (4) спинки заднего многоместного сиденья

1 Нижний держатель
2 Крепежная скоба
3 Верхний держатель

27. Установка производиться в обратном порядке.

Снятие и установка спинки заднего многоместного сиденья (модели Седан/Хэтчбэк/ Универсал)

28. Снимите подушку заднего многоместного сиденья (см. выше).

29. Снимите боковую подушку спинки заднего многоместного сиденья (см. выше).

30. Для снятия левой секции спинки отпустите гайку и снимите с пола центральный замок ремня безопасности.

31. Сложите соответствующую секцию спинки заднего многоместного сиденья. При помощи отвертки отожмите наружную опору секции внутрь и расфиксируйте (см. сопр. иллюстрацию).

50.31 Крепления секций спинки (3) заднего многоместного сиденья

1 Наружная опора
2 Цапфа левой секции спинки

32. Извлеките секцию спинки вверх из наружной опоры.

33. Для снятия правой секции спинки отсоедините ее от цапфы левой секции у внутренней опорной проушины.

34. Левая секция спинки снимается вместе с цапфой (см. иллюстрацию 50.31) - отожмите цапфу и отделите ее от внутренней опорной проушины.

35. Извлеките снятую секцию спинки из салона автомобиля.

36. Установка производится в обратном порядке.
