Места для хранения

87

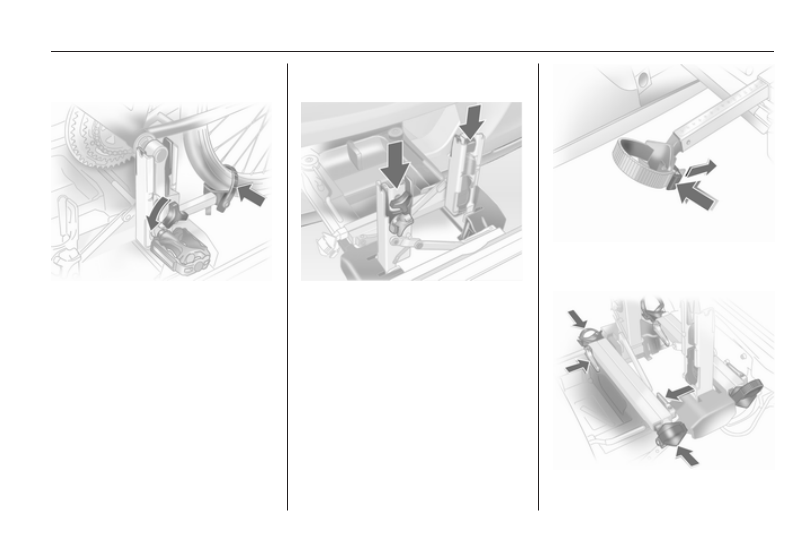

Снятие велосипеда с задней

системы перевозки грузов

Освободить фиксирующие реме‐

шки на обеих шинах велосипеда.
Удерживая велосипед, слегка от‐

вернуть крепежный винт крепления

подшипников педали, затем под‐

нять крепление подшипников пе‐

дали и снять его.

Возвращение на штатное место

задней системы перевозки грузов

Вставьте фиксатор шатуна в опору

для шатуна, как показано на иллю‐

страции.

Вставить фиксирующий ремешок и

сильно потянуть его вниз до упора.

88

Места для хранения

Нажать на рычаг освобождения и

сдвинуть ячейки для колес велоси‐

педов внутрь до упора.

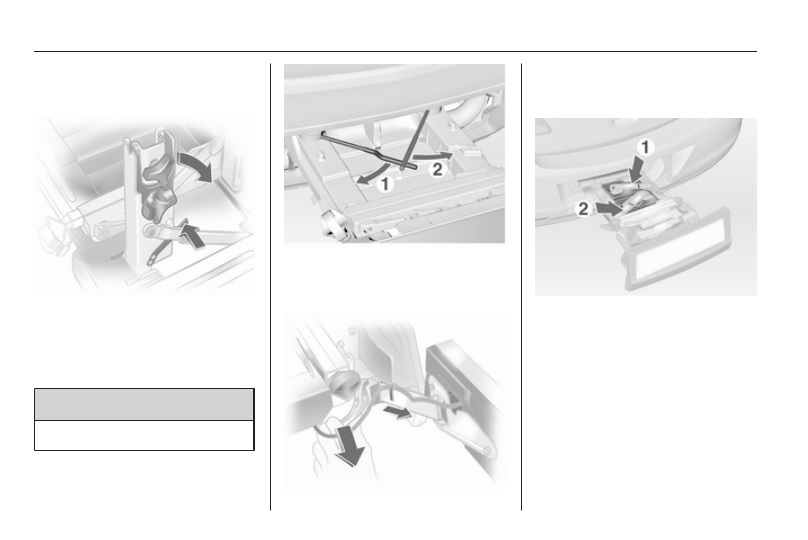

Освободить фиксирующий рычаг

на диагональном упоре и сложить

вниз обе ячейки для коленчатых

рычагов вращения педалей вело‐

сипеда.

9 Предупреждение

Опасность защемления.

Сначала поверните до упора ле‐

вый зажимной рычаг (1), затем пра‐

вый (2).

Нажать и опустить вниз зажимной

рычаг, вытянуть опоры обеих ламп

наружу из ячеек.

Сложите кронштейны на задней

стороне фонарей.
Вначале поместить в ячейки пе‐

редний (1), а затем задний (2) фо‐

нарь, и нажать на них вниз до

упора. Во избежание повреждений

вставить кабели полностью в на‐

правляющие.
Открыть заднюю откидную дверь.

Места для хранения

89

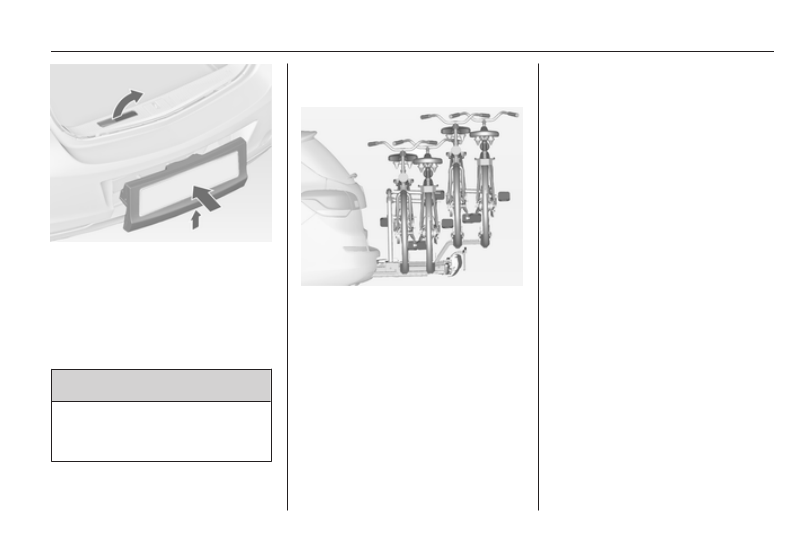

Нажмите вверх и удерживайте ры‐

чаг фиксатора. Слегка приподни‐

мите каретку и задвиньте ее в бам‐

пер до фиксации.
Рычаг освобождения должен воз‐

вратиться в первоначальное поло‐

жение.

9 Предупреждение

Если система работает непра‐

вильно, обратитесь в сервис‐

ный центр.

Система для перевозки

четырех велосипедов

Задняя система перевозки грузов

(система Flex-Fix) позволяет пере‐

возить два велосипеда на выдвиж‐

ной каретке, встроенной в днище

автомобиля. С помощью дополни‐

тельного кронштейна можно закре‐

пить еще два велосипеда. Транс‐

портировка других объектов запре‐

щена.
Максимальная грузоподъемность

задней системы перевозки грузов

составляет 80 кг с установленным

дополнительным кронштейном и

60 кг без кронштейна. Вес одного

велосипеда, устанавливаемого на

выдвижную каретку, не должен

превышать 30 кг. Это позволяет пе‐

ревозить на выдвижной каретке ве‐

лосипеды с электроприводом. Вес

одного велосипеда, устанавливае‐

мого на дополнительный крон‐

штейн, не должен превышать

20 кг.
Колесная база велосипеда не

должна превышать 1,15 м. Иначе

безопасное крепление велосипеда

невозможно.
Если каретка системы перевозки

грузов не используется, ее необхо‐

димо задвинуть под днище автомо‐

биля.
На велосипедах не должно быть

никаких предметов, которые могли

бы отсоединиться во время транс‐

портировки.

90

Места для хранения

Внимание

При установке велосипедов на

разложенной задней системе

перевозки грузов дорожный

просвет уменьшается.
Двигаясь по крутым склонам и

переезжая кочки и искусствен‐

ные неровности, соблюдайте

осторожность.

Внимание

Прежде чем закреплять велоси‐

пед с карбоновой рамой, про‐

консультируйтесь по этому во‐

просу с консультантом мага‐

зина, в котором вы приобрели

велосипед. В противном случае

возможно повреждение велоси‐

педа.

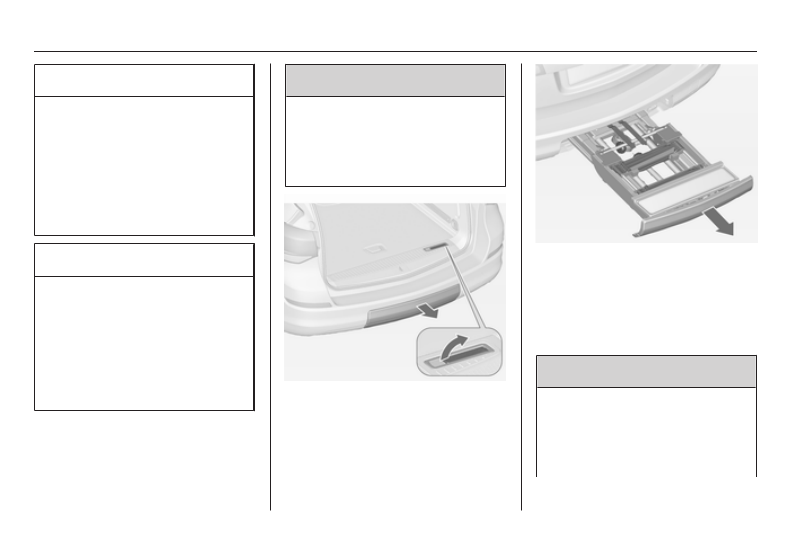

Выдвижение

Открыть заднюю откидную дверь.

9 Предупреждение

Люди не должны находиться в

зоне выдвижения задней сис‐

темы перевозки грузов, это

опасно и может привести к

травме.

Потянуть рычаг освобождения

вверх. Система разблокируется и

будет быстро выдвинута из бам‐

пера.

Следует полностью вытянуть зад‐

нюю систему перевозки грузов на‐

ружу до щелчка фиксации.
Убедитесь в том, что система не

перемещается назад, если вновь

не поднять рычаг фиксатора.

9 Предупреждение

Установка объектов на заднюю

несущую систему допускается

только в том случае, если эта

система правильно закреплена.

Если задняя несущая система
