Места для хранения

83

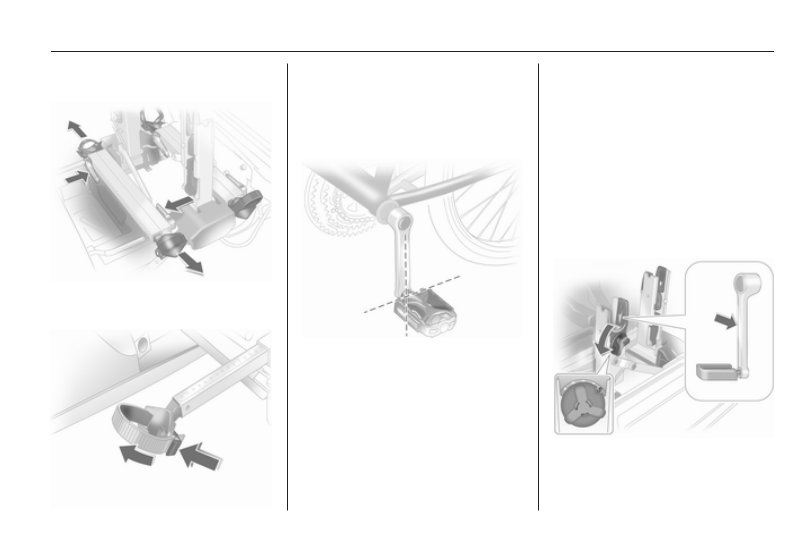

Подгонка задней системы

перевозки грузов под велосипед

Нажать рычаг освобождения и из‐

влечь ячейки для колес.

Нажать на рычаг освобождения

фиксирующего ремешка и освобо‐

дить фиксирующий ремешок.

Подготовка велосипеда к

закреплению

Примечание

Максимально допустимая ширина

шатуна составляет 38,3 мм, а тол‐

щина – 14,4 мм.

Повернуть левую педаль велоси‐

педа (не оборудованную звездоч‐

кой привода цепи) и установить ее

вертикально в нижнее положение.

Педаль на левом коленчатом ры‐

чаге вращения педали велосипеда

должна располагаться горизон‐

тально.
Переднее колесо устанавливае‐

мого спереди велосипеда должно

располагаться слева.
Переднее колесо устанавливае‐

мого сзади велосипеда должно

располагаться справа.

Крепление велосипеда к задней

системе перевозки грузов

После установки поворотного ры‐

чага в ячейку коленчатого рычага

вращения педали велосипеда при‐

близительно подогнать

84

Места для хранения

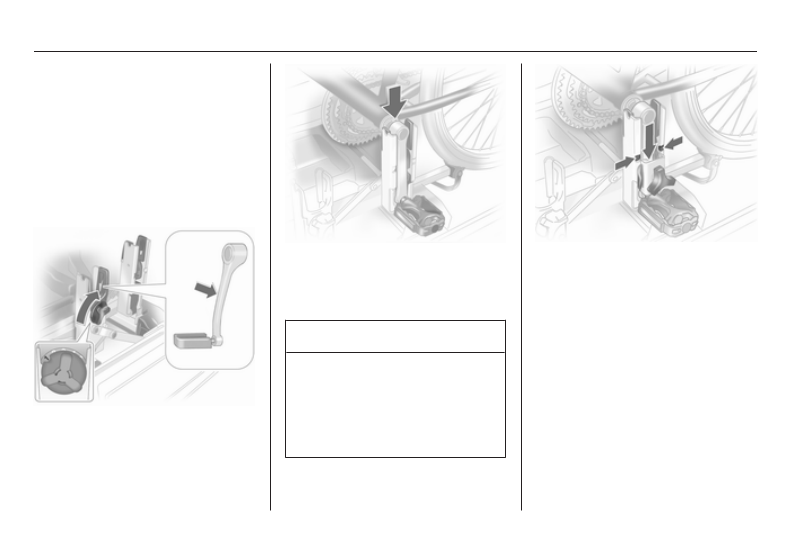

регулируемый блок коленчатого

рычага вращения педали велоси‐

педа в соответствии с выступом ко‐

ленчатого рычага вращения пе‐

дали велосипеда.
Если на велосипеде коленчатые

рычаги вращения педалей прямые,

полностью отвернуть блок колен‐

чатого рычага вращения педали

велосипеда (позиция 5).

Если на велосипеде коленчатые

рычаги вращения педали велоси‐

педа искривленной формы, завер‐

нуть блок коленчатого рычага вра‐

щения педали велосипеда до

упора (позиция 1).

Установить велосипед. Шатун пе‐

дали велосипеда должен быть

вставлен в отверстие опоры для

шатуна, как показано на рисунке.

Внимание

Убедиться, что педаль не ка‐

сается поверхности заднего

держателя. В противном случае

в процессе транспортировки

кривошип может быть повре‐

жден.

Вставить сверху крепление колен‐

чатого рычага вращения педали

велосипеда в наружную направ‐

ляющую каждой ячейки коленча‐

того рычага вращения педали ве‐

лосипеда и сдвинуть его назад так,

чтобы крепление находилось под

пазом.

Места для хранения

85

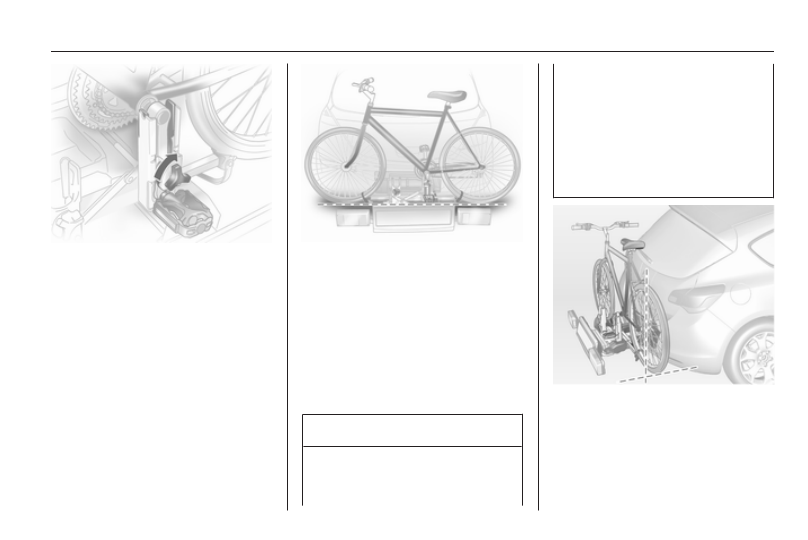

Прикрепить коленчатый рычаг вра‐

щения педали велосипеда, ввер‐

нув крепежный винт в крепление

коленчатого рычага вращения пе‐

дали велосипеда.

Разместить ячейки для установки

колес велосипеда так, чтобы вело‐

сипед располагался как можно бо‐

лее горизонтально. В данном слу‐

чае расстояние между педалями и

задней откидной дверью должно

быть не менее 5 см.
Обе шины велосипеда должны на‐

ходиться в ячейках для колес ве‐

лосипеда.

Внимание

Обязательно раздвиньте обе

колесные опоры до нужной ши‐

рины, чтобы оба колеса велоси‐

педа были установлены в

опоры. Иначе крепление вело‐

сипеда в горизонтальном на‐

правлении не гарантируется.

Несоблюдение этого правила

может привести к повреждению

колес велосипеда горячими вы‐

хлопными газами.

Выровнять велосипед в продоль‐

ном направлении движения авто‐

мобиля: Немного освободить креп‐

ление педали.

86

Места для хранения

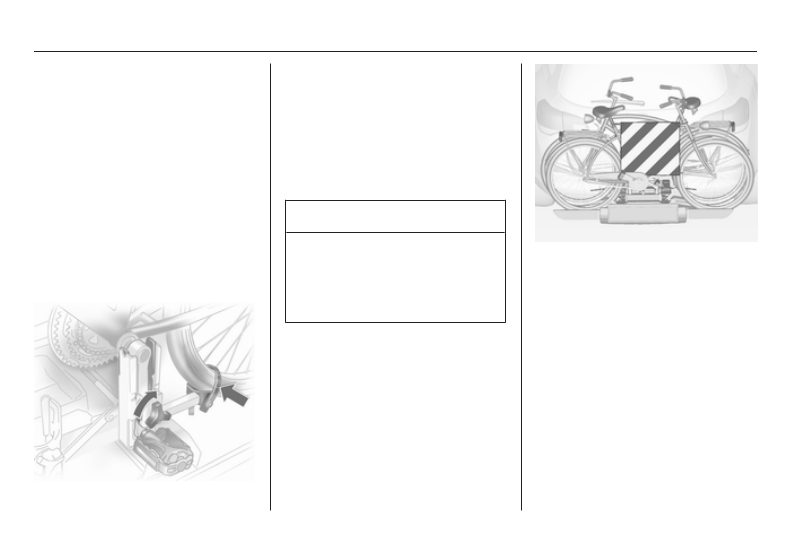

Установить велосипед верти‐

кально с помощью поворотного ры‐

чага в ячейке коленчатого рычага

вращения педали велосипеда.
Если два велосипеда мешают друг

другу, подогнать взаимное положе‐

ние велосипедов путем регули‐

ровки ячеек для колес и поворот‐

ного рычага в ячейке коленчатого

рычага вращения педали велоси‐

педа так, чтобы велосипеды не ме‐

шали друг другу. Убедиться, что

между велосипедом и автомоби‐

лем имеется достаточное свобод‐

ное место.

Затяните от руки с максимальным

усилием винт крепления крон‐

штейна фиксации педали.
Закрепите колеса обоих велосипе‐

дов в колесных уступах при по‐

мощи ремней-держателей.
Проверить, что велосипед на‐

дежно закреплен.

Внимание

Зазор между велосипедом и ав‐

томобилем должен составлять

не менее 5 см. При необходимо‐

сти ослабьте гайку руля и по‐

верните его боком.

Настройки ячеек для колес велоси‐

педов на поворотном рычаге

ячейки для коленчатого рычага

вращения педали велосипеда сле‐

дует записать и сохранить для каж‐

дого велосипеда. Правильная

предварительная настройка облег‐

чает последующую установку ве‐

лосипеда.

Рекомендуется закрепить на внеш‐

нем велосипеде предупредитель‐

ный знак, чтобы привлечь внима‐

ние других водителей.
