Опель Астра Джей. Маркировка колесных дисков





На автомобили в зависимости от комплектации устанавливают три варианта колесных дисков: на комплектации Essentia — стальные штампованные диски размерностью 6,5Jх16, закрытые декоративными колпаками; на комплектации Enjoy — стальные штампованные структурные диски 7,0Jх17 (также закрытые декоративными колпаками); на комплектации Cosmo — легкосплавные диски 7,0Jх17. У легкосплавных колесных дисков обод колеса, на который устанавливают шину, и собственно диск объединены в единую деталь.

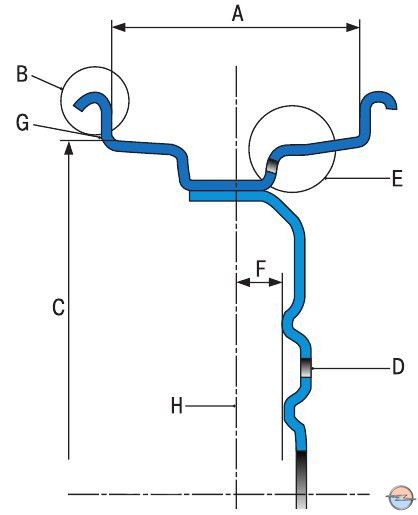

Рис. 1. Параметры колесных дисков:

A – ширина профиля обода (в дюймах); B – форма бортовой закраины обода; C – диаметр обода (в дюймах); D – количество отверстий под болты крепления колеса; E – профиль борта покрышки; F – вылет ET (в мм); G – точка, в которой измеряется максимальное биение диска; H – центр диска

На рис. 1 показаны параметры колесных дисков, которые даны в их маркировке.

Например, маркировка колесного диска 7Jх17 H2 IS 42 расшифровывается следующим образом:

  • 7 – ширина профиля обода в дюймах;
  • J — форма бортовой закраины обода (J-образная);
  • 17 – диаметр обода в дюймах;
  • H2 – глубокий обод с кольцевыми поясками на посадочных полках (хампы на обеих посадочных полках обода);
  • IS 42 – вылет диска, равный 42 мм.

ПРИМЕЧАНИЕ

Компания GM применяет собственное обозначение вылета диска – «IS», общепринятое обозначение вылета – «ЕТ».

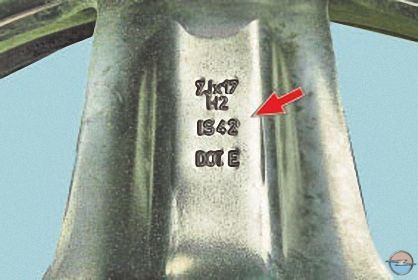

На автомобиль Opel Astra J с шинами 215/50 R17 устанавливают диски 7Jх17 с вылетом колеса IS (ЕТ), равным 42 мм (обозначение нанесено на лицевую сторону стального диска или на внутреннюю сторону легкосплавного).
