Опель Астра Джей. Снятие и установка электронного блока управления дополнительной системой пассивной безопасности





Вам потребуются: торцовый ключ «на 10», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

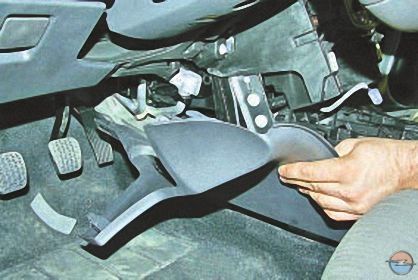

2. Снимите левую переднюю часть облицовки тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

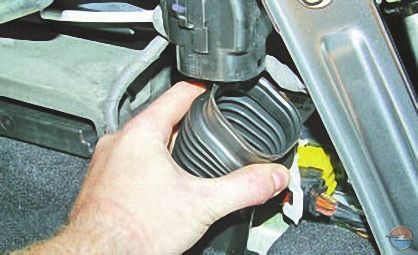

3. Потяните вниз сопло подачи воздуха к ногам водителя…

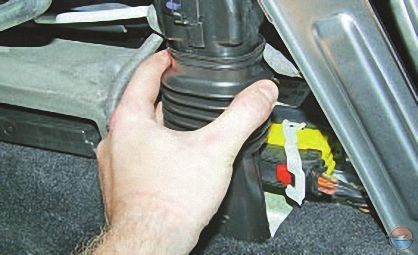

4. …и, сдвинув с воздуховода…

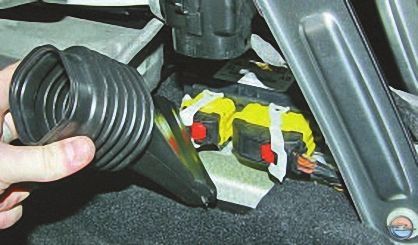

5. …снимите сопло.

ПРИМЕЧАНИЕ

Сопло подачи воздуха необходимо снимать потому, что оно закрывает доступ к колодкам жгутов проводов электронного блока управления дополнительной системой пассивной безопасности.

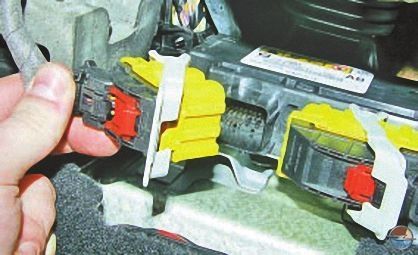

6. Сдвиньте назад замок фиксатора передней колодки жгута проводов электронного блока управления дополнительной системой пассивной безопасности…

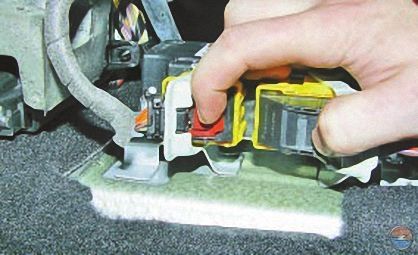

7. …переместите фиксатор назад до упора…

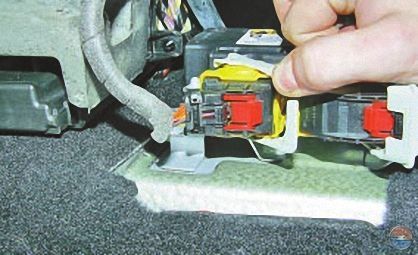

8. …и отсоедините колодку от блока.

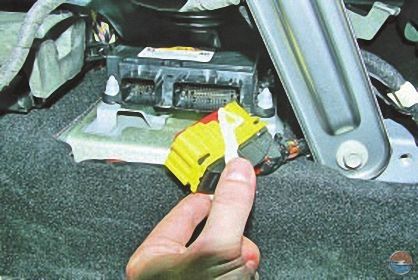

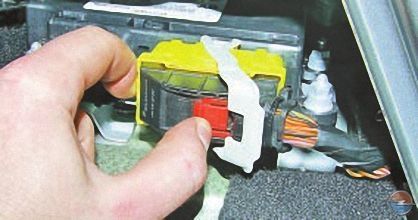

9. Сдвиньте вперед замок фиксатора задней колодки жгута проводов блока …

10. …переместите фиксатор вперед до упора…

11. …и отсоедините колодку от блока.

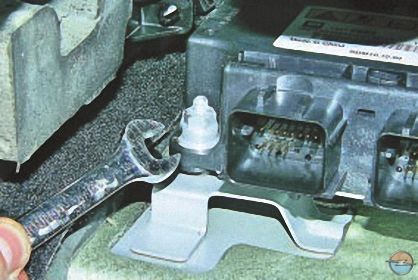

12. Отверните три гайки крепления электронного блока управления дополнительной системой пассивной безопасности к основанию кузова…

13. …и снимите блок.



14. Установите блок управления дополнительной системой пассивной безопасности и все остальные детали в обратном порядке. Стрелка на этикетке блока управления системой пассивной безопасности, показывающая направление его установки, отсутствует, так как из-за асимметричной формы блок можно установить только в одном положении.
