Опель Астра Джей. Регулировка зазоров в приводе клапанов двигателя ECOTEC

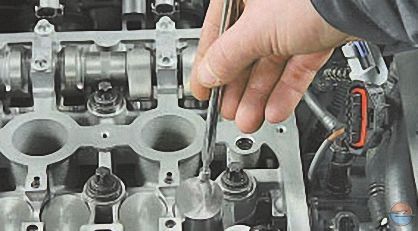

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться. Зазор измеряют щупом на холодном (при температуре +20 °С) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана. Для холодного двигателя номинальный зазор на впускном распределительном валу составляет (0,25±0,04) мм, на выпускном валу – (0,31±0,04) мм. Вам потребуются: набор щупов, микрометр. 1. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия). При этом кулачки впускных клапанов 2-го цилиндра и выпускных клапанов 3-го цилиндра должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки блока). 3. Измерьте набором щупов зазоры. Если зазоры не соответствуют норме, определите с помощью щупов действительный зазор и запишите полученные значения. Аналогично измерьте зазоры в остальных клапанах. Для этого выполните следующее:

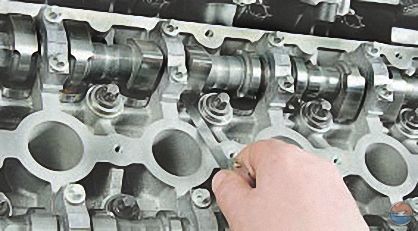

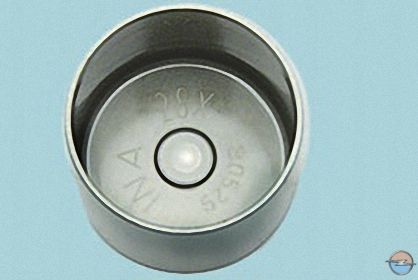

Если зазоры в приводе клапанов не соответствуют норме, отрегулируйте зазоры. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. Для регулировки зазоров в приводе клапанов снимите распределительные валы (см. Снятие, дефектовка и установка распределительных валов). 4. Снимите толкатели клапанов. 5. На внутреннюю сторону толкателя нанесен регулировочный размер, которому соответствует толкатель. 6. Рассчитайте размер (все значения в мм) регулировочного толкателя N по формуле
N = T + A – S, где 7. Установите толкатели клапанов с рассчитанными по формуле размерами и все снятые детали в порядке, обратном снятию, проверьте зазоры. При необходимости повторите операции, указанные выше.
