6 - 2

В случае неисправности

ЗАМЕНА ПОВРЕЖДЕННОГО КОЛЕСА

При замене поврежденного колеса следуйте приведенным
ниже инструкциям.



ОПАСНОСТЬ

Полностью включите стояночный тормоз.

•

Убедитесь в том, что рычаг переключения передач на-

•

ходится в положении (R) (Задний ход) (автомобили с
механической коробкой передач).

Убедитесь в том, что рычаг селектора находится в поло-

•

жении P (Стоянка) (автомобили с бесступенчатой транс-
миссией (CVT)).

Не допускается замена колеса на уклоне, на заснежен-

•

ной или скользкой площадке. Это опасно.

Не заменяйте колесо в ситуации, когда в непосредствен-

•

ной близости проходит полоса для движения встречного
транспорта. Вызовите автомобиль технической помощи.

Соблюдая меры безопасности, сверните с проезжей ча-

1.

сти дороги на обочину.

Включите аварийную световую сигнализацию.

2.

Остановите автомобиль на ровной горизонтальной пло-

3.

щадке.

Включите стояночный тормоз.

4.

Включите передачу заднего хода (R) (автомобили с

5.

механической коробкой передач). Переведите рычаг
селектора коробки передач в положение Р (Стоянка)
(автомобили с CVT).

Заглушите двигатель.

6.

Откройте капот и установите знак аварийной остановки

7.

(при наличии):

Чтобы предупредить об опасности других участни-

•

ков движения.

Чтобы сделать ваш автомобиль более заметным для

•

бригады технической помощи на дорогах.

Из соображений безопасности, все пассажиры должны

8.

выйти из автомобиля и находиться в безопасном месте
на достаточном удалении от проезжей части дороги и
автомобиля.

ЗАМЕНА ПОВРЕЖДЕННОГО КОЛЕСА
(для автомобилей, оснащенных запасным
колесом)

Инструменты для замены поврежденного колеса (для некоторых

вариантов исполнения автомобиля)

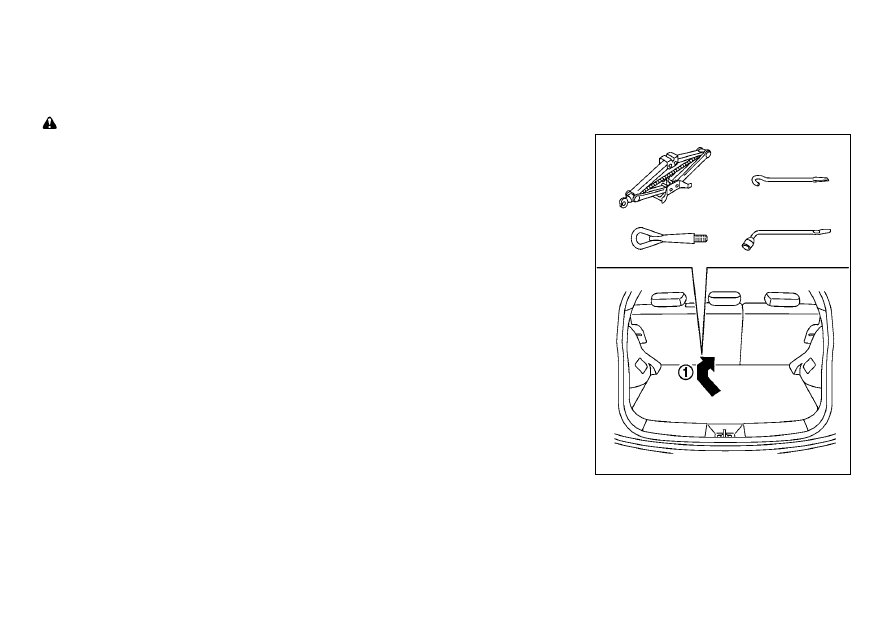

Подготовка инструмента и запасного колеса

Запасное колесо, домкрат и необходимые инструменты на-
ходятся в багажном отделении.

6 - 3

В случае неисправности

Противооткатные упоры



ОПАСНОСТЬ

Во избежание самопроизвольного трогания автомобиля с
места и возможного травмирования людей, проверьте на-
дежность блокировки колес автомобиля противооткатными
упорами.

Подложите противооткатные упоры

c

 спереди и сзади под

колесо, которое находится по диагонали от поврежденного
колеса  A, чтобы предотвратить перемещение автомобиля
в процессе его подъема домкратом.

Демонтаж декоративного колпака
(для некоторых вариантов исполнения
автомобиля)



ОПАСНОСТЬ

Никогда не снимайте декоративные колпаки руками. Это

•

может привести к серьезным травмам.

При снятии декоративного колпака будьте осторожны.

•

Колпак может резко отсоединиться от колеса и нанести
вам травму.

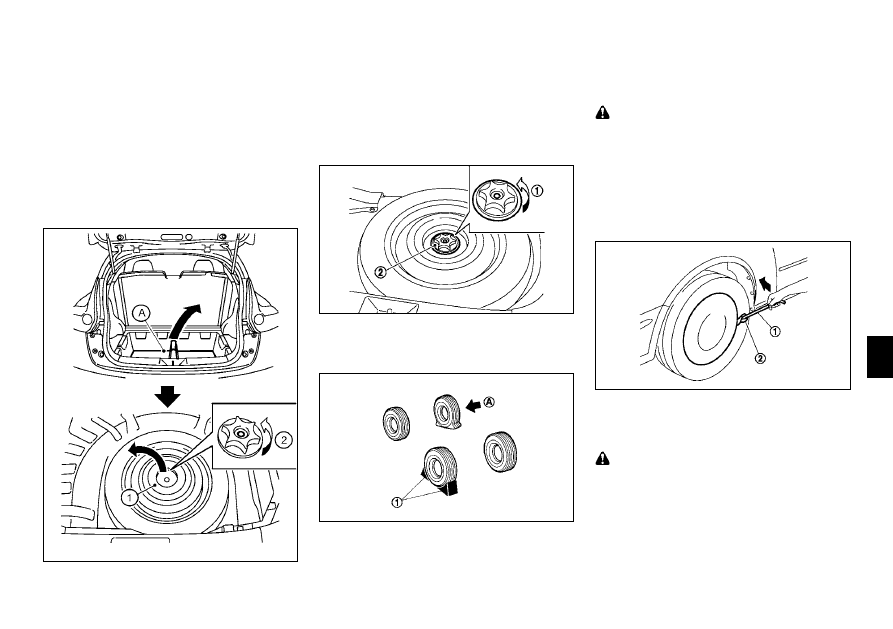

Автомобили с приводом на одну ось (2WD)

Запасное колесо хранится под крышкой пола багажного от-
деления A.

Отверните фиксатор

c

, затем ослабьте зажим

d

 и выньте

запасное колесо.

Полноприводные автомобили

Ослабьте зажим

c

 и снимите пластину

d

, затем достаньте

запасное колесо.

Откройте дверь багажного отделения.

1.

Снимите панель пола багажного отделения

2.

c

.

Достаньте домкрат и инструменты.

3.

ПРИМЕЧАНИЕ

Автомобили без запасного колеса оснащаются ком-
плектом для временного ремонта шин. «Временный ре-
монт шины» ниже в этой главе.

Запасное колесо

6 - 4

В случае неисправности

ПРИМЕЧАНИЕ

Каждая специальная головка для гаек имеет свой ин-

•

дивидуальный код. «Секретные» колесные гайки вашего
автомобиля невозможно отвернуть при помощи головки,
имеющей другой код. Если вы потеряете специальную
головку для «секретных» гаек, обратитесь к официаль-
ному дилеру NISSAN, который изготовит дубликат го-
ловки по ее кодовому номеру.

Запишите кодовый номер специальной головки на

•

страницу «Конфиденциальная информация», которая
имеется в конце данного Руководства, и храните ее в
безопасном месте, но не в автомобиле.

Когда вы обращаетесь на сервисную станцию офи-

•

циального дилера NISSAN для технического обслужи-
вания, убедитесь в том, что специальная головка для
«секретных» колесных гаек находится в автомобиле. В
противном случае, невозможно будет снять колеса, и
невозможно проведение технического обслуживания
автомобиля.

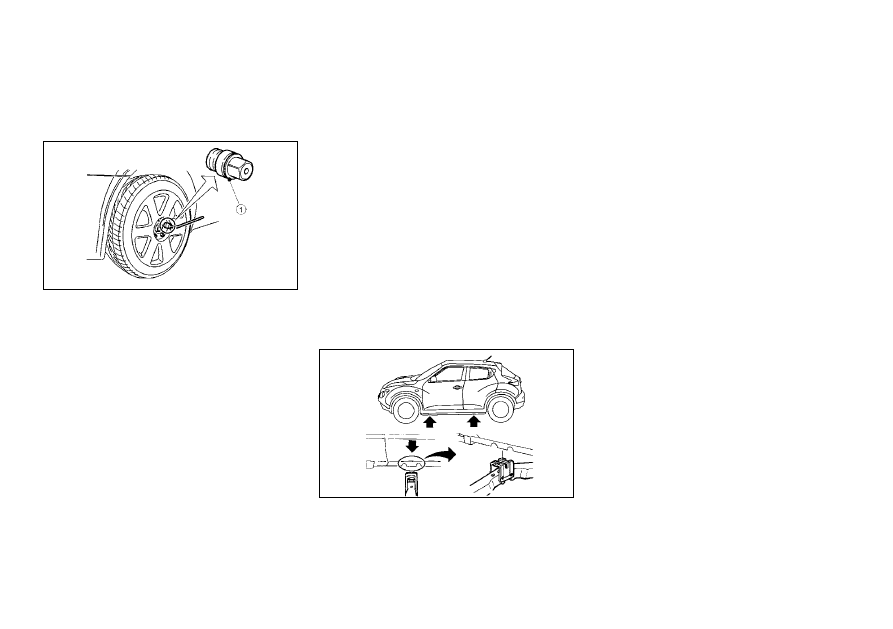

Места расположения опор домкрата

Проложите кусок ткани

d

 между колесным колпаком и руч-

кой домкрата, как показано на иллюстрации, во избежание
повреждения колесного колпака. Затем поверните ручку
домкрата, чтобы снять колесный колпак.

«Секретные» гайки колес (для некоторых
вариантов исполнения автомобиля)

Отворачивание колесных гаек

Наденьте специальную головку ключа

1.

c

 на «секрет-

ную» гайку.

Чтобы отвернуть «секретную» гайку, вращайте колес-

2.

ный ключ против часовой стрелки.

ВНИМАНИЕ

Запрещается использовать гайковерты с силовым при-

•

водом при отворачивании или заворачивании «секрет-
ных» колесных гаек.

При установке колеса, затяните «секретную» колесную

•

гайку таким же моментом, что и обычные колесные гай-
ки. (См. параграф «Установка запасного колеса» ниже в
этой главе.)

6 - 5

В случае неисправности



Колеса с «секретными» колесными гайками (для неко-
торых вариантов исполнения автомобиля): Если коле-
со оснащено «секретной» гайкой, установите на гайку
специальную насадку и ослабьте её, как было описано
выше. (См. параграф «Секретные» колесные гайки»
выше в этой главе.)

Осторожно поднимайте автомобиль до тех пор, пока ко-

5.

лесо не будет полностью вывешено.

Для того чтобы поднять автомобиль, крепко удержи-

6.

вайте рукоятку домкрата и стержень, вращая рукоятку
домкрата.

Снятие колеса

Полностью отверните колесные гайки.

1.

Снимите поврежденное колесо.

2.

ВНИМАНИЕ

Колесо имеет большую массу. Будьте осторожны, чтобы не
уронить колесо на ноги, и используйте рабочие перчатки во
избежание травмирования рук.

Запрещено запускать или оставлять двигатель рабо-

•

тающим, когда автомобиль домкратом. Автомобиль мо-
жет неожиданно сдвинуться с места, что может вызвать
дорожно-транспортное происшествие.

Не допускайте нахождения пассажиров в автомобиле,

•

который поднят домкратом.

Перед использованием домкрата ознакомьтесь с предо-

1.

стережениями, приведенными на этикетке, наклеенной
на домкрат.



Установите домкрат таким образом, чтобы его головка
располагалась точно под специальной площадкой под
порогом кузова, как показано на рисунке.

Домкрат должен быть установлен на твердую горизон-

2.

тальную площадку.

Установите головку домкрата между двумя углубления-

3.

ми на ребре порога кузова.

Ребро порога должно войти в паз головки домкрата, как

4.

показано на рисунке. Ослабьте каждую гайку, вращая
ключ против часовой стрелки, на один или два оборота.

Не отворачивайте полностью колесные гайки, пока ко-
лесо опирается на дорогу.

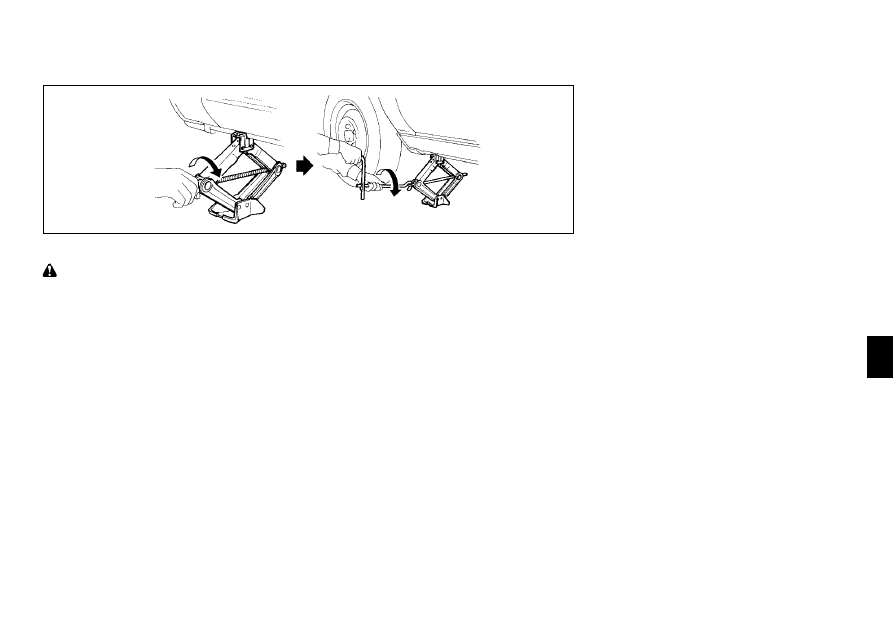

Подъем автомобиля домкратом



ОПАСНОСТЬ

Тщательно изучите указания, приведенные в данном

•

разделе, и строго следуйте им.

Запрещено находиться под автомобилем, который удер-

•

живается только домкратом: Используйте дополнитель-
ные опорные стойки.

Никогда не пользуйтесь домкратом, не предназначен-

•

ным для вашего автомобиля.

Домкрат, прилагаемый к автомобилю, предназначен

•

только для подъема вашего автомобиля при замене
колеса. Не пользуйтесь вашим домкратом для подъема
других автомобилей.

Запрещается устанавливать домкрат в иные зоны, чем

•

специальные площадки днища кузова, предназначен-
ные для установки домкрата.

Не поднимайте автомобиль выше, чем это нужно для

•

замены колеса.

Запрещено подкладывать под домкрат или под его

•

опорную головку деревянные бруски, камни и т.д.

6 - 6

В случае неисправности

Укладка поврежденного колеса и инструмента



ОПАСНОСТЬ

Убедитесь в том, что после замены колеса снятое коле-

•

со, домкрат и инструменты уложены должным образом и
надежно закреплены. В случае дорожно-транспортного
происшествия или резкого торможения автомобиля эти
предметы, если они не будут закреплены должным об-
разом, могут представлять опасность для находящихся
в салоне людей.

Неполноразмерное запасное колесо (типа «Т») должно

•

использоваться только для движения до шиноремонт-
ной мастерской.

Надежно уложите поврежденное колесо, домкрат и ин-

1.

струмент в местах, предназначенных для их хранения.

Уложите на место вещевой ящик (для некоторых вари-

2.

антов исполнения автомобиля) и панель пола багажного
отделения.

Закройте дверь багажного отделения.

3.

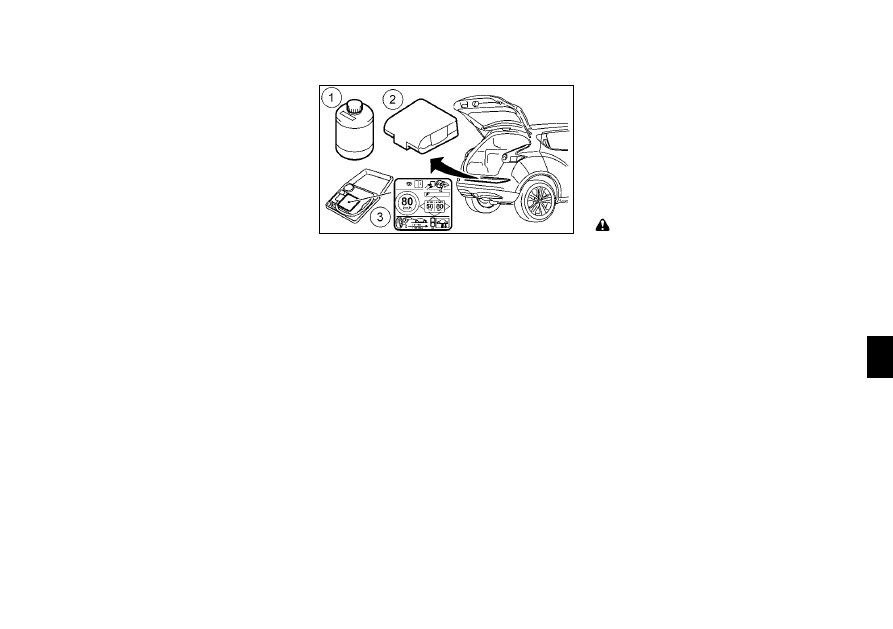

ВРЕМЕННЫЙ РЕМОНТ ШИНЫ
(для автомобилей, оборудованных
комплектом для временного ремонта шины)

Вместо запасного колеса автомобиль может быть оснащен
комплектом для временного ремонта поврежденного коле-
са. Этот комплект предназначен только для временного ре-
монта небольших повреждений шин. После использования
набора для ремонта шин, обратитесь к дилеру NISSAN для
проверки и ремонта поврежденной шины.

ВНИМАНИЕ

Компания NISSAN рекомендует использовать для ре-

•

монта шин только оригинальный герметик NISSAN, ко-
торым оснащен ваш автомобиль. Использование других



Колеса, оснащенные «секретными» колесными гайками
(для некоторых вариантов исполнения автомобиля):
Установите на гайку специальную головку и заверните
гайку рукой.

Поочередно, более чем за 2 приема, и равномерно за-

3.

тяните ключом колесные гайки в последовательности,
показанной на иллюстрации (

c

-

g

).

Колеса, оснащенные «секретными» колесными гайками
(для некоторых вариантов исполнения автомобиля): По-
сле затягивания «секретной» колесной гайки, уберите
специальную головку.

При первой же возможности следует затянуть колесные
гайки требуемым моментом с помощью динамометри-
ческого ключа.

Момент затяжки колесных гаек: 108 Н.м (11 кгс-м)

Колесные гайки должны быть всегда затянуты требуе-
мым моментом затяжки. Рекомендуется проверять мо-
мент затяжки и при необходимости подтягивать гайки
крепления колес при каждом техническом обслужива-
нии.



ОПАСНОСТЬ

Проверьте затяжку колесных гаек колес после пробега
1000 км (в том числе, и после замены поврежденного ко-
леса).

Медленно опустите автомобиль до тех пор, пока колесо

4.

не коснется поверхности дороги.

Затем с помощью колесного ключа окончательно затя-

5.

ните колесные гайки в указанной на рисунке последова-
тельности.

Полностью опустите автомобиль.

6.

Установите на место декоративный колпак (для некото-

7.

рых вариантов исполнения автомобиля).

Установка запасного колеса



ОПАСНОСТЬ

Никогда не используйте колесные гайки, не предназна-

•

ченные для вашего автомобиля. Применение неподхо-
дящих колесных гаек или неправильная затяжка гаек
могут привести к тому, что колесо может соскочить во
время движения. Это может привести к аварии.

Запрещается смазывать резьбу колесных гаек или

•

шпилек. Это может привести к ослаблению затяжки ко-
лесных гаек.

Неполноразмерное запасное колесо (типа «Т») должно

•

использоваться только для движения до шиноремонт-
ной мастерской.

Очистите от грязи прилегающие поверхности колеса и

1.

ступицы.

Осторожно установите запасное колесо и закрутите

2.

гайки рукой. Убедитесь в отсутствии перекоса колесных
гаек.

6 - 7

В случае неисправности

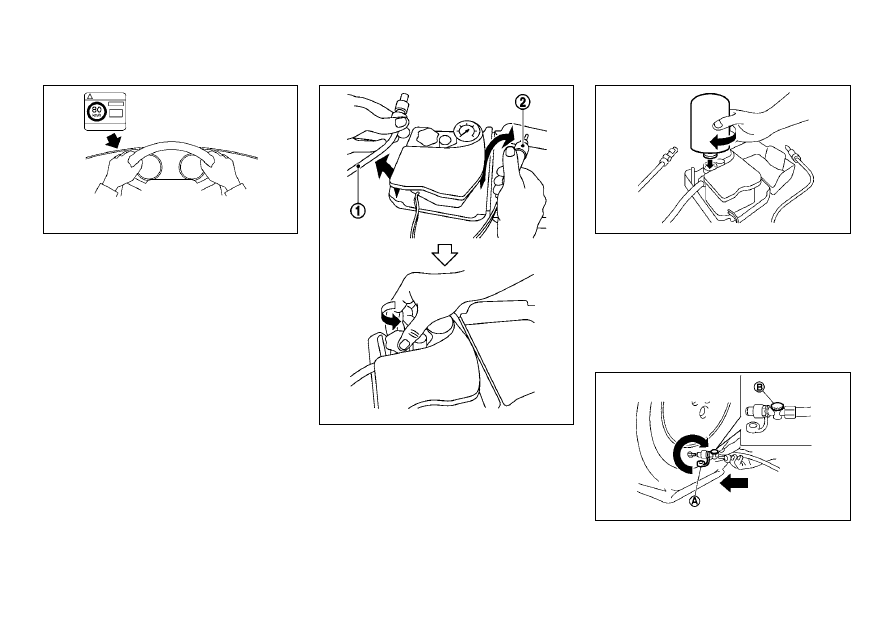

Перед тем, как пользоваться комплектом
для временного ремонта шин

Если в шине застрял инородный предмет (например,

•

гвоздь или винт), не вынимайте его.

Проверьте срок годности герметика, указанный на эти-

•

кетке на емкости с герметиком. Запрещается пользо-
ваться герметиком, если срок годности истек.

Ремонт шины



ОПАСНОСТЬ

При пользовании комплектом для временного ремонта
шины обязательно соблюдайте следующие меры предо-
сторожности.

Герметик ядовит. При попадании герметика в желудоч-

•

ный тракт, незамедлительно выпейте как можно больше
воды, и обратитесь за медицинской помощью.

При попадании герметика на кожу или в глаза, немед-

•

ленно промойте эти участки большим количеством
воды. Если вы почувствуете раздражение кожи или глаз,
немедленно обратитесь за медицинской помощью.

Храните герметик в местах, которые недоступны для

•

детей.

Пользование комплектом для временного
ремонта шин

Достаньте комплект для временного ремонта шин из ба-
гажного отделения. Комплект состоит из следующих пред-
метов:

1.  Емкость с герметиком

2. Воздушный

компрессор

3.  Наклейка с предупреждением об ограничении скорости

движения

ПРИМЕЧАНИЕ

Если автомобиль оснащен комплектом для временного
ремонта шины, то он не оснащен запасным колесом, дом-
кратом и набором инструментов. Эти инструменты можно
приобрести у официального дилера отдельно. Для приоб-
ретения этого оборудования обратитесь к официальному
дилеру NISSAN. См. «Замена поврежденного колеса (для
автомобилей, оснащенных запасным колесом)» выше в
этой главе для информации об использовании домкрата и
инструментов.

герметиков может привести к повреждению уплотнения
воздушного вентиля шины, что приведет к потере воз-
духа из шины.

Не используйте комплект для временного ремонта

•

шины, которым оснащен ваш автомобиль, для ремонта
шин других автомобилей.

Не используйте комплект для временного ремонта шины

•

для иных целей, кроме как ремонт, подкачка и проверка
давления воздуха в шине.

Подключайте компрессор для подкачки шин только к

•

сети постоянного тока напряжением 12 В.

Не допускайте попадания воды и пыли в комплект для

•

временного ремонта шин.

Запрещается разбирать комплект для временного ре-

•

монта шин или вносить изменения в его конструкцию.

Не наносите гальваническое покрытие на комплект для

•

временного ремонта поврежденного колеса.

Не используйте комплект для ремонта шин в перечис-

•

ленных ниже случаях. Обратитесь к официальному ди-
леру NISSAN для выполнения необходимого ремонта.

Если истек срок годности герметика (указанный на



–

этикетке баллона с герметиком)

Если размер повреждения превышает 6 мм



–

При повреждении боковины шины



–

Если после повреждения шины вы продолжали дви-



–

жение, и это привело к значительному снижению
давления воздуха в шине

Если шина полностью соскочила с обода колеса



–

внутрь или наружу

Если поврежден обод колеса



–

Если повреждены два или более колеса.



–

6 - 8

В случае неисправности

Снимите крышку емкости с герметиком, и вставьте ем-

3.

кость в держатель, вращая ее по часовой стрелке.

ПРИМЕЧАНИЕ

Не снимайте уплотнитель емкости с герметиком. При
вворачивании емкости в держатель, уплотнитель будет
вскрыт автоматически.

Снимите колпачок с воздушного вентиля поврежденной

4.

шины.

Выньте шланг

2.

c

 и электрический кабель

d

. Снимите

оранжевую крышку держателя емкости с герметиком.

Откройте крышку воздушного компрессора, достаньте

1.

наклейку с предупреждением об ограничении скорости,
и наклейте ее в месте, четко видимом водителю во вре-
мя движения.

ВНИМАНИЕ

Не наклеивайте этикетку с предупреждением об ограни-
чении скорости движения на ступицу рулевого колеса, на
спидометр или в местах, где расположены световые сигна-
лизаторы.

6 - 9

В случае неисправности

ВНИМАНИЕ

Оставьте емкость с герметиком в держателе во избежание
вытекания герметика.

Незамедлительно начните движение автомобиля со ско-

9.

ростью не более 80 км/ч и двигайтесь 10 минут или 3
километра.

По окончании движения, убедитесь в том, что выклю-

10.

чатель компрессора находится в положении OFF, затем
плотно наденьте шланг компрессора на воздушный
вентиль шины. Проверьте давление воздуха в шине при
помощи манометра. Если давление воздуха в шине не
снизилось, ремонт был выполнен хорошо.



Доведите давление воздуха в шине до величины, указан-
ной на табличке с информацией о шинах.

Если давление воздуха в шине снизилось, повторите

11.

шаги, начиная с шага 5. Если давление воздуха в шине
вновь падает ниже величины 130 кПа (19 psi), это озна-
чает, что данное повреждение невозможно устранить
при помощи комплекта для временного ремонта шины.
Обратитесь на сервисную станцию официального диле-
ра NISSAN или в шиноремонтную мастерскую.

ВНИМАНИЕ

Не допускается повторное использование емкости с герме-
тиком или шланга компрессора.

Для приобретения новой емкости с герметиком и шланга
компрессора, обратитесь к официальному дилеру NISSAN.

После ремонта шины

Как можно скорее обратитесь на сервисную станцию офи-
циального дилера NISSAN или в специализированную ши-
норемонтную мастерскую для профессионального ремонта
поврежденного колеса или для его замены.

ВНИМАНИЕ

Неплотное соединение между шлангом и воздуш-

•

ным вентилем шины может привести к утечке воз-
духа и разбрызгиванию герметика.

Во время накачивания поврежденной шины не стой-

•

те непосредственно рядом с ней, так как шина может
лопнуть. Если вы заметили трещины или вздутия на
шине, немедленно выключите компрессор.

При накачивании шины давление воздуха может до-

•

стигать величины 600 кПа, но это нормальное явле-
ние. Обычно давление воздуха в шине снижается в
пределах 30 секунд.

Не допускайте работу компрессора в течение более

•

чем 10 минут.

Если вы не можете довести давление воздуха в шине до 180
кПа (1,8 бар) в течение 10 минут, это означает, что шина
повреждена слишком серьезно, и это повреждение нельзя
устранить при помощи комплекта для временного ремонта
шины. Обратитесь на сервисную станцию официального
дилера NISSAN.

Когда давление воздуха в шине достигнет рекомендо-

7.

ванной величины или 180 кПа (1,8 бар), выключите ком-
прессор. Выньте штекер компрессора из электрической
розетки и быстро отсоедините шланг от воздушного
вентиля шины. Наденьте на шланг защитную крышку.

Установите на место защитный колпачок воздушного

8.

вентиля шины.

Снимите защитный колпачок с шланга

5.

A и плотно на-

деньте шланг на воздушный вентиль шины. Убедитесь в
том, что ограничительный клапан B надежно закрыт.
Убедитесь в том, что выключатель компрессора нахо-
дится в положении OFF (0), затем вставьте его электри-
ческий штекер в розетку, имеющуюся в автомобиле.

Поверните выключатель зажигания в положение ACC.

6.

Затем включите компрессор и накачайте шину до дав-
ления, указанного на табличке с информацией о шинах,
которая установлена на центральной стойке кузова со
стороны водителя, или, как минимум, до 180 кПа (1,8
бар). Кратковременно выключите компрессор, чтобы
проверить давление воздуха в шине при помощи мано-
метра.



Если вы перекачали шину, то снизьте давление воздуха
в шине, нажимая на клапан сброса давления. Рекомен-
дуемое давление воздуха в холодных шинах приведено
на табличке, наклеенной на центральной стойке кузова в
проеме водительской двери.
