4 - 2

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

МОНИТОР ЗАДНЕГО ВИДА
(для некоторых вариантов
исполнения автомобиля)

МЕРЫ ПРЕДОСТОРОЖНОСТИ



ОПАСНОСТЬ

Не регулируйте органы управления дисплеем, системой

•

отопления и кондиционирования воздуха или аудиоси-
стемой во время движения - полностью сосредоточьте
внимание на дорожной обстановке.

Если в компоненты системы попали инородные пред-

•

меты, на них были пролиты какие-либо жидкости, при
работе системы идет дым или замечены другие не-
обычные признаки, немедленно прекратите пользова-
ние этой системой и обратитесь к официальному дилеру
NISSAN. Продолжение эксплуатации системы при по-
добных условиях может привести к аварии, пожару или
удару электрическим током.

Запрещается разбирать или вносить какие-либо изме-

•

нения в данную систему. В противном случае это может
привести к аварии, пожару или удару электрическим
током.

ВНИМАНИЕ

Не пользуйтесь этой системой в течение продолжительного
времени при неработающем двигателе во избежание раз-
ряда аккумуляторной батареи.

При переводе рычага коробки передач в положение R (За-
дний ход) на мониторе будет показана обстановка вокруг
задней части автомобиля.

Данная система призвана помочь водителю обнаружить при-
сутствие достаточно больших неподвижных объектов вбли-
зи автомобиля во избежание его повреждения. Эта система
не обнаруживает небольшие предметы, находящиеся ниже
уровня заднего бампера, и может не обнаружить объекты,
расположенные слишком близко к бамперу.



ОПАСНОСТЬ

Камера заднего вида является удобной системой, од-

•

нако ее наличие не отменяет необходимости предпри-
нимать обычные меры предосторожности при движении
задним ходом. Обязательно обернитесь и убедитесь в
безопасности маневра, прежде чем начинать движение
задним ходом. Двигайтесь задним ходом с малой ско-
ростью.

Расстояние до объектов на мониторе отличается от дей-

•

ствительного, потому что камера заднего вида имеет
широкоугольный объектив.

На мониторе заднего обзора предметы кажутся находя-

•

щимися ближе, как и при наблюдении через внутреннее
или наружные зеркала заднего вида.

Перед началом движения задним ходом убедитесь в

•

том, что дверь багажного отделения надежно закрыта.

Монитор заднего вида не позволяет видеть зону под

•

бампером и по углам бампера из-за ограниченного поля
охвата объектива камеры.

Следите за тем, чтобы объектив камеры заднего вида

•

не был ничем закрыт. Объектив камеры заднего вида
установлен над задним регистрационным знаком.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеру.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.

Оберегайте камеру заднего вида от ударных воз-

•

действий. Она представляет собой прецизионное
устройство. В противном случае может нарушиться
функционирование камеры или возникнуть неисправ-
ность, которая может привести к возгоранию или к по-
ражению электрическим током.

ВНИМАНИЕ

Камера имеет пластиковый кожух. Будьте осторожны, чтобы
не поцарапать кожух при очистке от снега или грязи.

ЧТЕНИЕ ЛИНИЙ НА ДИСПЛЕЕ

На мониторе будут показаны линии, которые указывают ши-
рину автомобиля и расстояние до препятствия относительно
линии бампера A.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 3

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

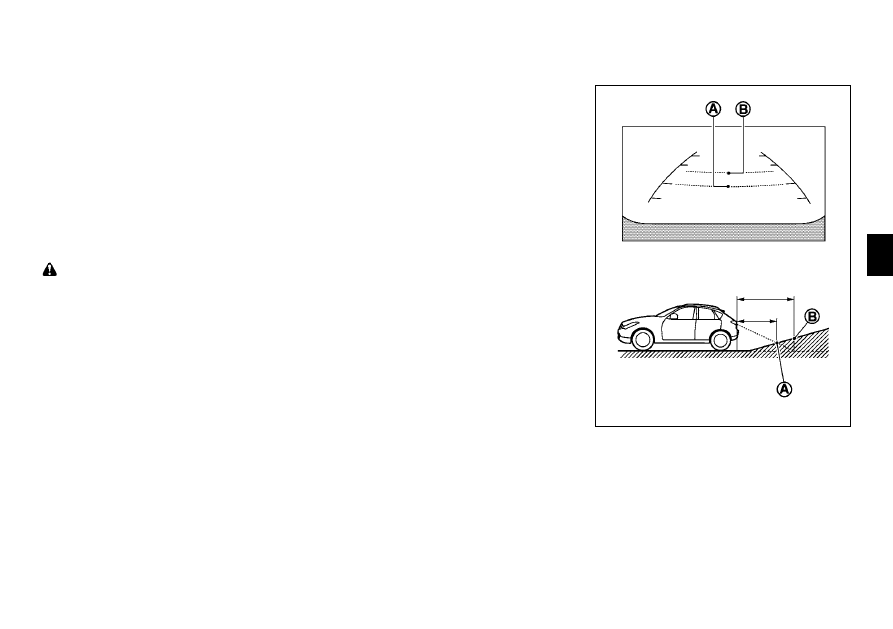

Движение задним ходом на крутой подъем

При движении задним ходом по крутому подъему, линии
расстояния до препятствия и линии габаритной ширины ав-
томобиля на дисплее показывают меньшее расстояние до
препятствия, чем на самом деле. Например, дисплей показы-
вает расстояние 1 м до точки A, однако фактическое место
на подъеме, удаленное на 1 м от автомобиля – это точка B
Имейте в виду,, что любой предмет на подъеме, на самом деле
расположен дальше, чем это кажется на дисплее.

в том случае, когда автомобиль находится на ровной дороге
с твердым покрытием. Расстояние до препятствия, наблю-
даемое на мониторе, служит только для справки и может от-
личаться от фактического расстояния между автомобилем и
показанным препятствием.

Линии, указывающие расстояние (

c

-

f

):

Эти линии указывают расстояние между препятствием и за-
дним бампером автомобиля.

Красная линия

•

c

: примерно 0,5 м

Желтая линия

•

d

: примерно 1 м

Зеленая линия

•

e

: примерно 2 м

Зеленая линия

•

f

: примерно 3 м

Линии, указывающие ширину автомобиля

g

:

Эти линии указывают габаритную ширину автомобиля при
движении задним ходом.



ОПАСНОСТЬ

Используйте отображаемые на дисплее линии только

•

для справки. Расположение линий на дисплее в значи-
тельной степени зависит от количества пассажиров в
автомобиле, уровня топлива в баке, расположения ав-
томобиля, состояния дороги и ее уклона. При движении
задним ходом обязательно обернитесь назад, чтобы
проверить пространство позади автомобиля.

При движении задним ходом в сторону подъема пред-

•

меты на мониторе кажутся расположенными ближе, чем
на самом деле. При движении задним ходом на спуск
предметы на мониторе кажутся находящимися дальше,
чем на самом деле. Используйте внутреннее зеркало
заднего вида или обернитесь через плечо, чтобы пра-
вильно оценить расстояние до автомобилей, находя-
щихся сзади.

РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМИ
И ДЕЙСТВИТЕЛЬНЫМИ РАССТОЯНИЯМИ

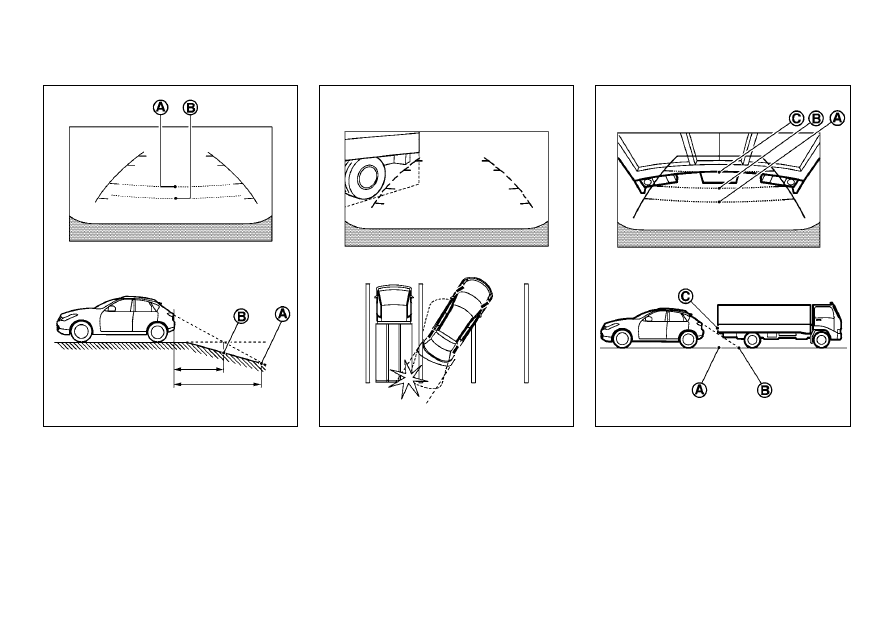

Линию расстояния до препятствия и линию ширины авто-
мобиля можно использовать только для справки, и только

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 4

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Движение задним ходом позади выступающих
предметов

Расстояние до точки C, показанное на дисплее, выглядит
большим, чем до точки B. Однако на самом деле расстоя-
ние до точки C такое же, как и до точки A. Автомобиль
может задеть препятствие при движении задним ходом к
точке A, если препятствие выступает за пределы фактиче-
ской траектории движения.

Движение задним ходом около выступающих
предметов

На дисплее может показаться, что автомобиль не задевает
препятствие. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

Движение задним ходом на крутом спуске

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем на
самом деле. Например, дисплей показывает расстояние 1,0
м до точки A, однако фактическая точка на спуске, удален-
ная на 1,0 м от автомобиля – это точка B. Имейте в виду,
что любой предмет на спуске на самом деле расположен
ближе, чем это кажется на дисплее.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 5

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

ЦЕНТРАЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

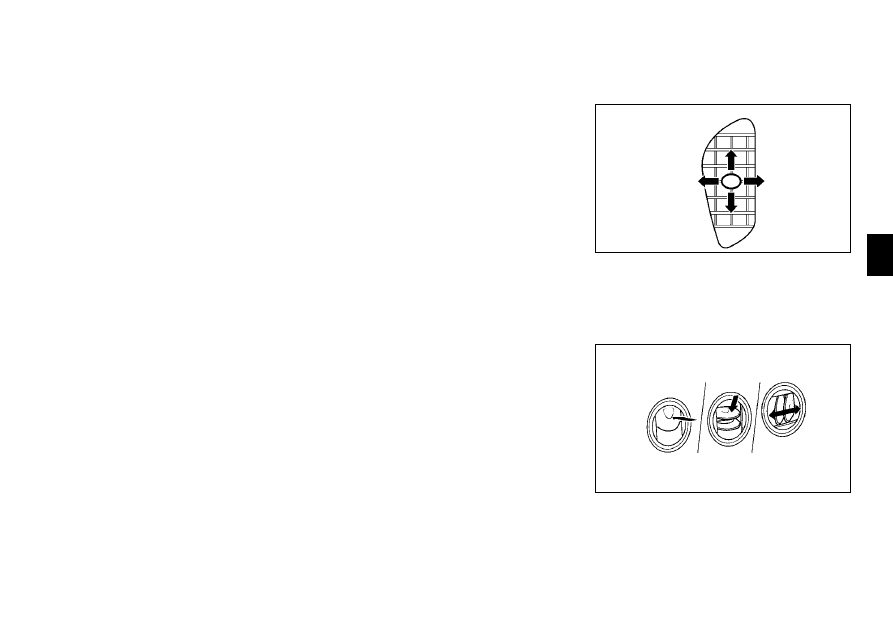

Отрегулируйте поток воздуха из вентиляционных решеток,
перемещая центральный движок (вверх/вниз, налево/на-
право) до тех пор, пока не обеспечите нужное положение
вентиляционных решеток.

БОКОВЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Откройте или закройте решетки, и отрегулируйте направ-
ление потока воздуха через вентиляционные решетки, как
показано на иллюстрации.

Запрещается использовать для чистки объектива каме-

•

ры спирт, бензин и другие растворители. Это приведет
к помутнению крышки объектива и искажению цвето-
передачи. Для чистки объектива камеры используйте
мягкую ткань, смоченную раствором нейтрального мою-
щего средства, а затем протрите объектив сухой мягкой
тканью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

Запрещается наносить полироль на объектив камеры.

•

При попадании полироли или воска на крышку объек-
тива камеры промойте ее при помощи мягкой чистой
ткани, смоченной раствором нейтрального моющего
средства.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

При переводе рычага коробки передач в положение R

•

(Задний ход) экран монитора автоматически включится
в режим заднего обзора. Однако при этом вы можете
продолжать слушать аудиосистему.

Для появления на экране изображения от камеры задне-

•

го вида и для переключения дисплея в обычный режим
работы может потребоваться некоторое время после
перевода рычага переключения передач в положение R
(Задний ход) или после переключения из положения R
(Задний ход) в другое положение. Изображение пред-
метов может быть искажено до момента полного вклю-
чения монитора заднего вида.

При слишком высокой или низкой температуре изобра-

•

жение предметов на мониторе может быть нечетким.
Это не является признаком неисправности.

При попадании в объектив камеры сильного луча света

•

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Вы можете заметить на предметах вертикальные линии.

•

Это может быть вызвано сильным отражением света от
бампера. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.

•

Это не является признаком неисправности.

Цвет предметов на мониторе заднего вида может отли-

•

чаться от действительного.

В условиях низкой освещенности и ночью изображение

•

предметов на мониторе может быть нечетким. Это не
является признаком неисправности.

При попадании на объектив камеры заднего вида грязи,

•

дождя или снега изображение предметов на мониторе
может быть нечетким. Очистите объектив камеры.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 6

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ОТОПИТЕЛЬ И КОНДИЦИОНЕР
ВОЗДУХА

При низкой температуре окружающего воздуха и непро-
гретом двигателе воздух может не поступать в салон через
нижние воздуховоды. Это не является признаком неис-
правности. После прогрева двигателя начнется нормальная
подача теплого воздуха через нижние вентиляционные от-
верстия.

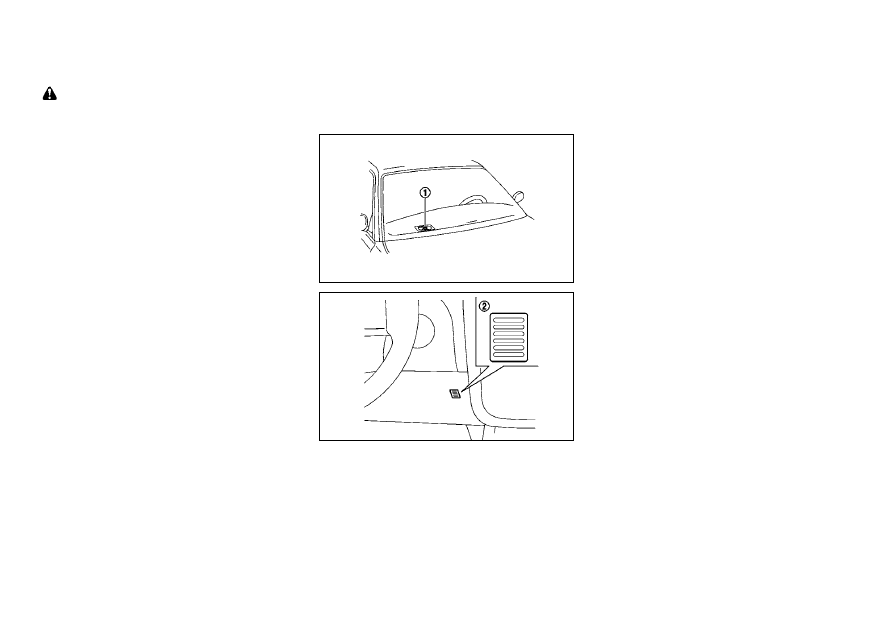

Датчики

c

 и

d

, расположенные на передней панели, помо-

гают поддерживать постоянную температуру. Не закрывайте
эти датчики посторонними предметами.

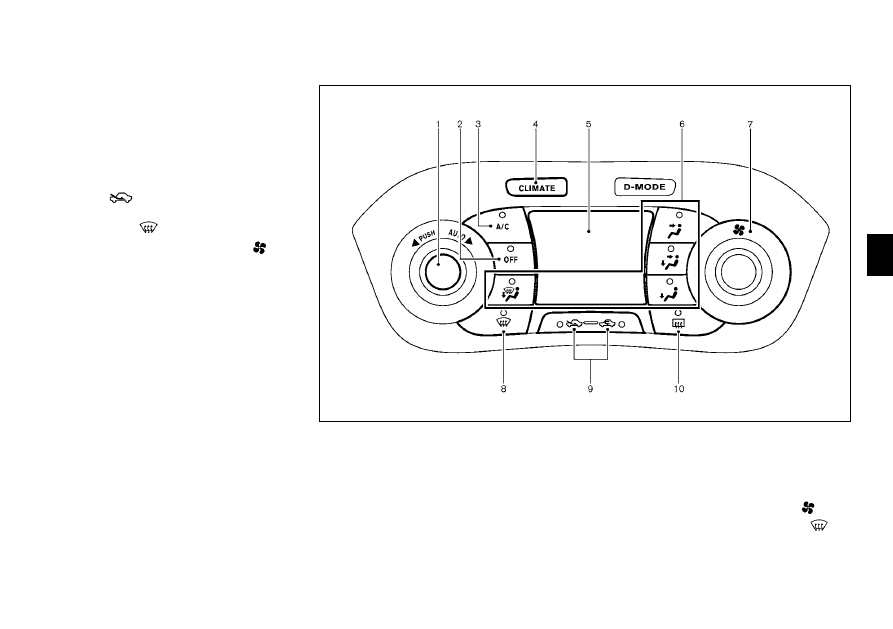

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ (автоматическая система
кондиционирования воздуха)

*: На иллюстрации показано расположение перечисленных
элементов для автомобилей с левосторонним управлением.
Для автомобилей с правосторонним управлением эти эле-
менты расположены зеркально симметрично.



ОПАСНОСТЬ

Кондиционер и система отопления могут функциониро-

•

вать только при работающем двигателе.

Запрещается оставлять в автомобиле детей или взрос-

•

лых, за которыми требуется присмотр. Также не следу-
ет оставлять в салоне домашних животных. Они могут
случайно воздействовать на различные органы управ-
ления, что может привести к дорожно-транспортному
происшествию с серьезными последствиями. В жаркий
солнечный день температура в салоне закрытого авто-
мобиля может быстро повыситься до опасного уровня.
Люди и животные, находящиеся в автомобиле, могут
серьезно пострадать или даже погибнуть.

Не включайте режим рециркуляции воздуха на продол-

•

жительное время, поскольку воздух в салоне потеряет
свежесть, и окна могут запотеть.

Не управляйте системой отопления и кондиционирова-

•

ния воздуха во время движения, полностью сосредо-
точьте внимание на дорожной обстановке.

ПРИМЕЧАНИЕ

Конденсат образуется внутри блока кондиционера (для не-
которых вариантов исполнения автомобиля) при прохож-
дении через него воздуха и безопасно сливается под ваш
автомобиль

Капли воды на дороге под автомобилем представляют со-
бой нормальное явление.

Кондиционер и система отопления могут функционировать
только при работающем двигателе. Вентилятор будет рабо-
тать даже при неработающем двигателе при включенном
зажигании.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 7

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Регулирование скорости вращения вентилятора

Поверните регулятор скорости вентилятора

в желае-

мое положение.

Поверните регулятор скорости вентилятора

против

часовой стрелки, чтобы уменьшит скорость вращения вен-
тилятора.

Кнопка включения кондиционера А/С (для некоторых вари-
антов исполнения автомобиля)

Нажмите кнопку <A/C>, чтобы включить или выключить кон-
диционер. Когда кондиционер включен, загорается световой
индикатор А/С.

Регулирование температуры

Поверните регулятор температуры воздуха, чтобы устано-
вить желаемую температуру воздуха в салоне. Для подогре-
ва воздуха в салоне установите регулятор между средним
и крайним правым положением. Для охлаждения воздуха
в салоне установите регулятор между средним и крайним
левым положением.

Работа отопителя

Для отопления салона

В режиме отопления теплый воздух поступает в кабину че-
рез нижние вентиляционные отверстия.

Переведите переключатель режимов притока воздуха

1.

в положение

, для нормальной работы системы

отопления.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните

3.

регулятор скорости вентилятора

 в же-

лаемое положение.

Поверните рукоятку регулятора температуры в желае-

4.

мое положение между средним и крайним правым по-
ложением (горячий воздух).

Органы управления

Подача наружного воздуха

Переведите переключатель режимов притока воздуха в по-
ложение

. В салон автомобиля будет поступать наруж-

ный воздух.

Рециркуляция воздуха

Переведите переключатель режимов притока воздуха в по-
ложение

. Воздух циркулирует внутри автомобиля.

Регулирование режима распределения воздуха

Поверните регулятор, чтобы выбрать требуемый режим рас-
пределения воздуха.

–

Воздух поступает в салон через центральные и бо-
ковые вентиляционные решетки.

–

Воздух поступает в салон через центральные и
боковые вентиляционные решетки, а также через
нижние вентиляционные решетки.

–

Воздух поступает в салон, в основном, через ниж-
ние вентиляционные решетки.

–

Воздух поступает в салон через решетки обдува ве-
трового стекла и нижние вентиляционные решетки.

–

Воздух поступает, в основном, через решетки обду-
ва ветрового стекла.

ОТОПИТЕЛЬ И КОНДИЦИОНЕР ВОЗДУХА
С РУЧНЫМ УПРАВЛЕНИЕМ

Отопитель и кондиционер воздуха

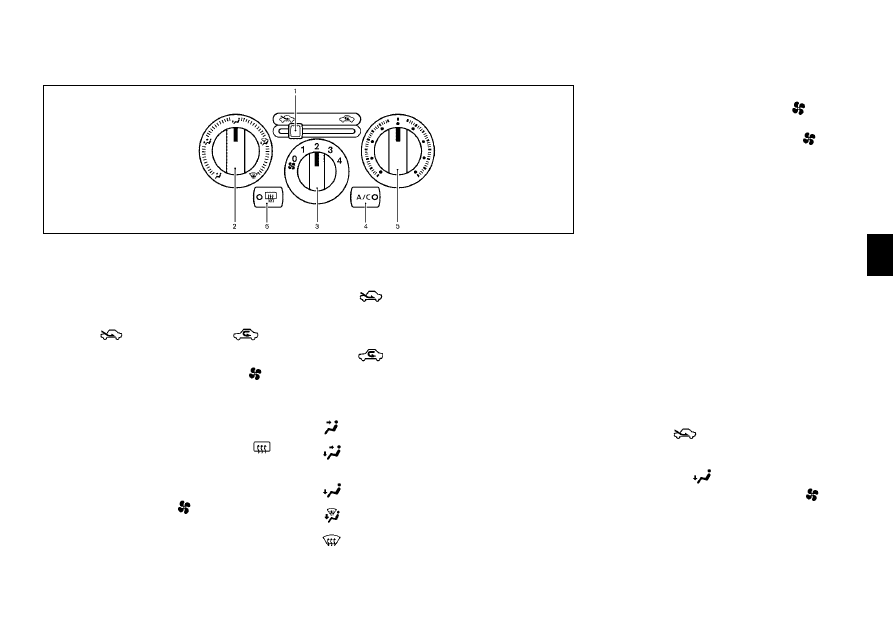

Отопитель и кондиционер воздуха с ручным управлением

1.   Регулятор режима забора воздуха (Подача наружного

воздуха (

) /Рециркуляция воздуха (

)

2.   Переключатель режимов распределения воздуха

3.   Регулятор скорости вращения вентилятора

.

4.   Кнопка включения кондиционера <A/C> (для некоторых

вариантов исполнения автомобиля)

5.   Регулятор температуры воздуха

6.  Выключатель обогревателя заднего стекла (

) (см.

«Выключатель обогревателя заднего стекла» в главе 2.
«Приборная панель и органы управления»).

Для выключения отопителя и кондиционера переведите ре-
гулятор скорости вентилятора

 в положение OFF (0).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 8

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Это предотвратит выход из строя кондиционера из-за от-
сутствия смазки.

Охлаждение воздуха в салоне

Данный режим используется для охлаждения и осушения
воздуха, подаваемого в салон.

Переведите переключатель режимов притока воздуха в

1.

положение

.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните регулятор скорости вентилятора

3.

 в же-

лаемое положение.

Включите кондиционер воздуха при помощи кнопки <

4.

A/C>.

(Световой индикатор в кнопке A/C загорится).

Поверните рукоятку регулятора температуры в желае-

5.

мое положение между средним и крайним левым поло-
жением (холодный воздух).

При поступлении холодного воздуха из вентиляционных
решеток в жаркий и влажный салон может образовываться
пар. Это не свидетельствует о неисправности системы.

Обогрев салона осушенным воздухом

Данный режим используется для нагрева и осушения воз-
духа, подаваемого в салон.

Переведите переключатель режимов притока воздуха в

1.

положение

.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните регулятор скорости вентилятора

3.

 в же-

лаемое положение.

Включите кондиционер воздуха при помощи кнопки <

4.

A/C>.

(Световой индикатор в кнопке A/C загорится).

Двухуровневый режим отопления

В этом режиме охлажденный воздух подается через боко-
вые и центральные вентиляционные решетки, а теплый воз-
дух подается через нижние воздуховоды. Если регулятор
температуры повернуть в положение максимального нагре-
ва или максимального охлаждения, через вентиляционные
решетки и нижние сопла будет поступать воздух одинаковой
температуры.

Переведите переключатель режимов притока воздуха в

1.

положение

.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните регулятор скорости вентилятора

3.

 в же-

лаемое положение.

Поверните регулятор температуры воздуха в желаемое

4.

положение.

Отопление салона и обдув стекол

Этот режим обеспечивает одновременно отопление салона и
обдув ветрового стекла.

Переведите переключатель режимов притока воздуха в

1.

положение

.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните регулятор скорости вентилятора

3.

 в же-

лаемое положение.

Поверните регулятор температуры в крайнее правое по-

4.

ложение.

Кондиционер воздуха (для некоторых
вариантов исполнения автомобиля)

Кондиционер воздуха необходимо включать хотя бы один
раз в месяц и давать ему поработать не менее 10 минут.

Вентиляция салона

В режиме вентиляции воздух поступает в кабину через боко-
вые и центральные вентиляционные решетки.

Переведите переключатель режимов притока воздуха в

1.

положение

.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните регулятор скорости вентилятора

3.

 в же-

лаемое положение.

Поверните регулятор температуры воздуха в желаемое

4.

положение.

Обдув стекол

При данном режиме воздух, обдувающий ветровое стекло,
подается через сопла обдува стекла.

Переведит

1.

е переключатель режимов притока воздуха в

положение

.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните регулятор скорости вентилятора

3.

 в же-

лаемое положение.

Поверните рукоятку регулятора температуры в желае-

4.

мое положение между средним и крайним правым по-
ложением (горячий воздух).

Для ускоренного удаления наледи с внешней поверхно-

•

сти ветрового стекла установите максимальное значение
температуры воздуха и поверните регулятор скорости
вращения вентилятора в положение маскомальной про-
изводительности

.

Если вы чувствуете, что удаление конденсата с ветрово-

•

го стекла затруднено, то включите кондиционер воздуха
при помощи кнопки <A/C>.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 9

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

4.   Кнопка  <CLIMATE> (Выбор режима регулирования кли-

мата)

5.   Информационный дисплей

6.   Кнопка переключателя режимов распределения воздуха

7.   Регулятор скорости вращения вентилятора

.

8.   Выключатель обогревателя ветрового стекла (

)

АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА
(автомобили с системой активного управления
NISSAN)

1.

 Регулятор температуры в зоне водителя / Кнопка

<AUTO>

2.   Кнопка <OFF> (выключение системы)

3.   Кнопка включения кондиционера <A/C>

Поверните рукоятку регулятора температуры в желае-

5.

мое положение между средним и крайним правым по-
ложением (горячий воздух).

Обдув стекол предварительно осушенным воздухом

Данный режим используется для обдува стекол осушенным
воздухом.

Переведите переключатель режимов притока воздуха в

1.

положение

.

Поверните переключатель режимов распределения воз-

2.

духа в положение

.

Поверните регулятор скорости вентилятора

3.

 в же-

лаемое положение.

Включите кондиционер воздуха при помощи кнопки <

4.

A/C>.

(Световой индикатор в кнопке A/C загорится).

Поверните регулятор температуры воздуха в желаемое

5.

положение.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  12  13  14  15   ..
