8 - 22

Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

Прикасайтесь только к цоколю лампы. НЕ прикасайтесь

•

пальцами к колбе галогенной лампы. Если вы будете
трогать стекло лампы, вы существенно сократите срок
ее службы и/или ухудшите характеристики фары.

Колба галогенной лампы наполнена газом под высоким

•

давлением. При падении или появлении царапин на кол-
бе лампа может лопнуть.

Используйте лампы того же типа и мощности, как ука-

•

зано в таблице.

ПРИМЕЧАНИЕ

После дождя или мойки автомобиля, а также при пере-
падах температур на внутренней поверхности рассеива-
телей приборов наружного освещения может временно
образовываться конденсат. Это вызвано разницей между
температурой воздуха внутри прибора и температурой на-
ружного воздуха. Это не является признаком неисправности.
При образовании на внутренней поверхности рассеивателя
крупных капель воды, обратитесь на сервисную станцию
официального дилера NISSAN.

ФАРЫ

Замена ксеноновых ламп (для некоторых
вариантов исполнения автомобиля)

Для замены обратитесь на сервисную станцию официально-
го дилера NISSAN.



ОПАСНОСТЬ

 ВЫСОКОЕ НАПРЯЖЕНИЕ

При работе ксеноновые фары находятся под высоким на-
пряжением. Для того чтобы избежать поражения электриче-
ским током, запрещается вносить изменения в конструкцию
фар или разбирать их. Ремонт или замену ксеноновых фар
всегда следует проводить только на сервисной станции офи-
циального дилера NISSAN. Для получения дополнительной
информации см. раздел «Выключатель фар и указателей по-
ворота» главы «2. Приборная панель и органы управления».

Замена галогенных ламп в фарах

Для замены ламп обратитесь на сервисную станцию офици-
ального дилера NISSAN.

ВНИМАНИЕ

После замены ламп не требуется производить проверку

•

и регулировку направления света фар. При необходи-
мости отрегулировать фары, обратитесь на сервисную
станцию официального дилера NISSAN.

Не оставляйте открытые фары без ламп на продолжи-

•

тельный период времени. Если пыль, влага, дым и т.д.
попадут внутрь корпуса фары, они могут отрицательно
повлиять на свойства ламп. Вынимайте лампу непосред-
ственно перед тем, как будете ее заменять.

Замена выключателя режима длительного хранения авто-
мобиля

Перед извлечением выключателя режима длительного

1.

хранения убедитесь в том, что выключатель зажигания
находится в положении OFF или LOCK.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте крышку блока предохранителей.

3.

Сожмите фиксирующие защелки

4.

c

 по обеим сторонам

выключателя.

Вытяните выключатель из блока предохранителей по

5.

прямой

d

.

8 - 23

Техническое обслуживание и операции, выполняемые владельцем

ЛАМПЫ НАРУЖНОГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Наименование

Мощность лампы (Вт) Номер лампы*

Блок-фары*

Ближний свет (галогенная лампа)

55

Н11

Ближний свет (ксеноновая лампа)

35

D2S

Высокая

65

H9

Передний указатель поворота*

21

–

Передний габаритный фонарь*

5

W5W

Противотуманная фара*

55

Н11

Дневной ходовой огонь*

19

PS19W

Боковой повторитель указателя поворота*

–

–

Задний комбинированный фонарь*

Габаритный фонарь/Стоп-сигнал

–

Светодиод

Указатель поворота

21

–

Фонарь заднего хода

16

–

Фонарь освещения регистрационного знака*

5

W5W

Верхний стоп-сигнал*

–

Светодиод

Задний противотуманный фонарь*

21

–

Плафон освещения порогов дверей

3.4

–

Передний плафон освещения салона/плафон для чтения карт*

8

–

Задний плафон индивидуального освещения

8

–

Плафон освещения пространства для ног*

1.1

–

Плафон освещения багажника

3.4

–

Подсветка зеркала в солнцезащитном козырьке

2

–

Плафон освещения перчаточного ящика*

–

–

*   Для замены лампы обратитесь на сервисную станцию официального дилера NISSAN.

8 - 24

Техническое обслуживание и операции, выполняемые владельцем

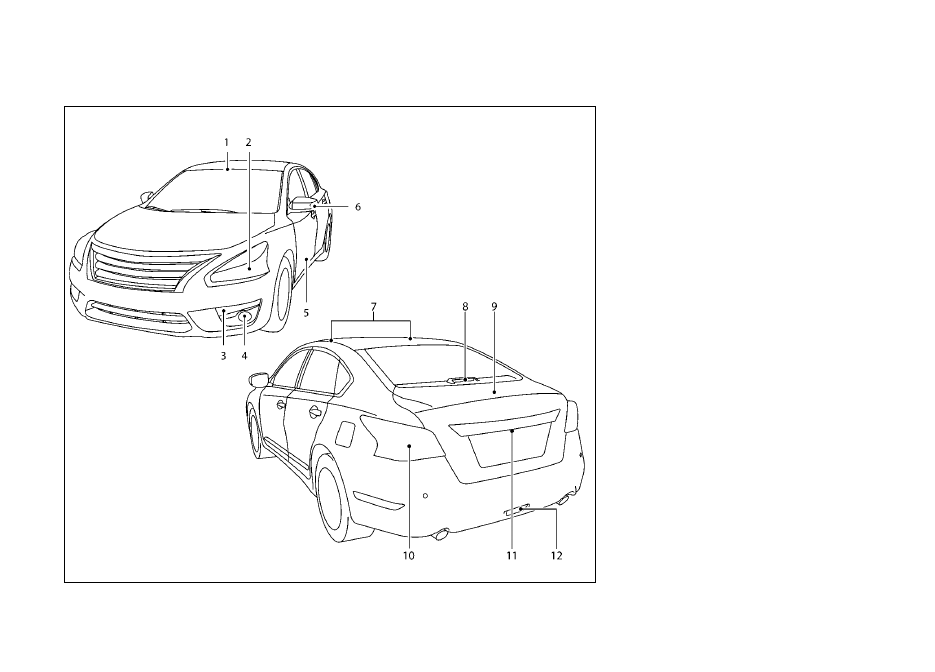

РАСПОЛОЖЕНИЕ ПРИБОРОВ ОСВЕЩЕНИЯ

1.  Плафон освещения салона/плафон для чтения карт

2. Блок-фара

3.  Передний габаритный фонарь / указатель поворота

4.  Противотуманная фара/Дневной ходовой огонь

5.  Плафон освещения порогов дверей

6.  Боковой повторитель указателя поворота

7.  Плафон индивидуального освещения

8. Верхний

стоп-сигнал

9.  Плафон освещения багажника

10.  Задний комбинированный фонарь

11.  Фонарь освещения регистрационного знака

12.  Задний противотуманный фонарь

8 - 25

Техническое обслуживание и операции, выполняемые владельцем

Плафон индивидуального освещения

Чтобы не испортить корпус, подложите ткань

c

.

Плафон освещения багажника

Задний комбинированный фонарь

Замена лампы требует снятия заднего комбинированного
фонаря в сборе. Для замены обратитесь на сервисную стан-
цию официального дилера NISSAN.

Плафон освещения порогов дверей

Чтобы не испортить корпус, подложите ткань

c

.

Подсветка зеркала в солнцезащитном козырьке

Процедуры замены ламп

В остальных приборах освещения и сигнализации применя-
ются лампы четырех типов, которые обозначены буквами
латинского алфавита: A, B, C и D. Заменяя лампу, сначала
снимите рассеиватель и/или кожух.

  Указывает на снятие лампы

  Указывает на установку лампы

8 - 26

Техническое обслуживание и операции, выполняемые владельцем

КОЛЕСА И ШИНЫ

Проверка давления воздуха в шинах

Снимите колпачок вентиля шины.

1.

Прижмите шинный манометр непосредственно к на-

2.

конечнику вентиля. Не прижимайте манометр слишком
сильно и не отклоняйте его вбок, чтобы из шины не
выходил воздух. Если во время измерения давления вы
услышите шипение выходящего воздуха, измените по-
ложение манометра, чтобы устранить утечку воздуха.

Снимите манометр.

3.

Прочтите показания манометра на его стержне и сравни-

4.

те со значением, указанным на табличке.

Подкачайте шину, если требуется. Если давление в шине

5.

стало больше нормы, нажмите на стержень клапана
кончиком манометра, чтобы выпустить часть воздуха.
Повторно проверьте давление и, при необходимости,
подкачайте шину или выпустите воздух.

Установите на место колпачок.

6.

Давление воздуха в шинах

Регулярно проверяйте давление воздуха в шинах с помощью
манометра (в том числе, в шине запасного колеса). Кроме
того, обязательно делайте это перед дальними поездками.
Величина рекомендованного давления воздуха в шинах при-
ведена в табличке с информацией о шинах. См. табличку,
расположенную на средней стойке кузова в проеме двери
водителя. Регулярная проверка давления воздуха в шинах
необходима по следующим причинам:

Давление в большинстве шин с течением времени сни-

•

жается.

Иногда внезапное снижение давления воздуха в шине

•

происходит в результате проезда по выбоинам и иным
препятствиям, а также при ударе о бордюрный камень
при парковке.

Проверяйте давление в холодных шинах. Шины считают-
ся холодными, если автомобиль простоял неподвижно не
менее трех часов или после длительной стоянки проехал с
умеренной скоростью не более 1,6 км.

Неправильное давление в шинах может стать причиной зна-
чительного снижения ресурса шин и ухудшения управляе-
мости автомобиля.



ОПАСНОСТЬ

Неправильно накачанные шины могут внезапно лоп-

•

нуть, что приведет к аварии.

Перед продолжительной поездкой, а также при значи-

•

тельной загрузке автомобиля, обязательно проверьте
давление в шинах с помощью шинного манометра.

При повреждении шины, см. раздел «Замена поврежденного
колеса» главы «6. В случае неисправности».

ДАВЛЕНИЕ В ШИНАХ

Система контроля давления воздуха
в шинах (TPMS) – для некоторых вариантов
исполнения автомобиля

Ваш автомобиль оборудован системой контроля давления
воздуха в шинах (TPMS). Она контролирует давление воздуха
во всех шинах, кроме запасного колеса. Если включается сиг-
нализатор низкого давления воздуха в шинах и на информа-
ционном дисплее появляется сообщение [Tyre Pressure Low
- Add Air] (Низкое давление воздуха в шинах – подкачайте
шины), то это значит, что давление воздуха в одном или не-
скольких колесах вашего автомобиля значительно ниже нор-
мы. Система также выводит на дисплей значение давления
воздуха в каждой шине (за исключением запасного колеса)
посредством передачи сигналов от датчиков, установленных
в каждом колесе.

Система TPMS активируется только после того, как скорость
автомобиля превысит 25 км/ч. Кроме того, эта система мо-
жет не распознать внезапное падение давления воздуха в
шине (например, при повреждении шины во время движе-
ния).

Для получения более подробной информации см. раздел
«Сигнализатор низкого давления воздуха в шинах» главы
«2. Приборная панель и органы управления», раздел «Ин-
формация о давлении воздуха в шинах» главы «4. Информа-
ционный дисплей, система отопления и кондиционирования
воздуха, аудиосистема и телефон», раздел «Система кон-
троля давления воздуха в шинах (TPMS)» главы «5. Пуск
двигателя и вождение автомобиля» и раздел «Замена по-
врежденного колеса» главы «6. В случае неисправности».

8 - 27

Техническое обслуживание и операции, выполняемые владельцем

покрытии могут быть хуже по сравнению с нешипованными
зимними шинами.

ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ

В некоторых странах использование зимних цепей противо-
скольжения может быть запрещено. Перед приобретением
и использованием цепей проверьте требования местных
законов и правил. Убедитесь в том, что цепи соответствуют
размерам шин вашего автомобиля, и при монтаже следуйте
всем инструкциям и рекомендациям изготовителя цепей.

Цепь противоскольжения, при установке которой обеспе-
чивается указанное расстояние, гарантирует необходимый
зазор между шиной и ближайшими деталями подвески или
кузова. Минимальные зазоры обеспечиваются при шинах,
которыми автомобиль оборудован на заводе-изготовителе.
При установке цепей на шины других типов автомобиль мо-
жет быть поврежден. Используйте натяжители цепей проти-
воскольжения, если они рекомендованы изготовителем для
обеспечения плотной посадки цепей на шинах. Свободные
концы цепей должны быть закреплены или удалены. В про-
тивном случае возможно повреждение крыльев или нижней
части кузова автомобиля. По возможности избегайте полной
загрузки автомобиля при использовании цепей противо-
скольжения. Кроме того, снижайте скорость движения. В
противном случае при движении с высокой скоростью цепи
могут повредить автомобиль, а также заметно ухудшить
управляемость и другие эксплуатационные свойства авто-
мобиля.

Цепи противоскольжения разрешается устанавливать только
на передние колеса автомобиля. Запрещается устанавливать
цепи противоскольжения на задние колеса автомобиля.

Не используйте цепи противоскольжения при движении по
свободной от снега дороге с твердым покрытием. Это может
привести к выходу из строя различных узлов автомобиля
из-за перегрузки.

Летние шины

Компания NISSAN оснащает некоторые автомобили летними
шинами, которые обеспечивают высокие эксплуатационные
свойства автомобиля на сухих дорогах. Эксплуатационные
характеристики летних шин значительно ухудшаются на за-
снеженных и обледеневших зимних дорогах. На боковину
летних шин не наносится маркировка «M&S».

Если автомобиль будет эксплуатироваться на заснеженных
или обледеневших дорогах, компания NISSAN рекомен-
дует использовать зимние (SNOW) или всесезонные (ALL
SEASON) шины на всех колесах.

Зимние шины

Зимние шины должны полностью соответствовать по раз-
мерам и допустимой нагрузке шинам, которые были перво-
начально установлены на автомобиле. В противном случае
управляемость автомобиля заметно ухудшится, а безопас-
ность движения значительно снизится.

Как правило, зимние шины имеют более низкую скорост-
ную категорию по сравнению с шинами, установленными
на автомобиль на заводе-изготовителе, и могут не соответ-
ствовать потенциальным скоростным возможностям вашего
автомобиля. Запрещено превышать скорость, максимально
допустимую для шин, установленных на автомобиль.

При установке зимних шин все четыре шины должны
иметь один размер, одинаковую конструкцию, одинако-
вый рисунок протектора и быть выпущены одним произ-
водителем.

Для улучшения сцепных свойств на обледеневших дорогах
рекомендуется использовать шипованные шины. Однако в
некоторых странах, провинциях и штатах запрещено эксплу-
атировать автомобили на шипованных шинах. Перед уста-
новкой на автомобиль шипованных шин проверьте местное
законодательство. Необходимо помнить о том, что сцепные
свойства шипованных шин на мокром или сухом дорожном

Проверьте давление воздуха в остальных шинах, в том

7.

числе в шине запасного колеса.

Давление воздуха в холодных шинах указано в разделе
«Идентификационные данные автомобиля» главы «9. Тех-
ническая информация и расходуемые материалы».

ТИПЫ ШИН



ОПАСНОСТЬ

При замене шин необходимо следить за тем, чтобы все

•

четыре шины автомобиля были одного и того же типа
(т.е. летние, всесезонные или зимние) и одинаковой кон-
струкции. Официальный дилер NISSAN предоставит вам
подробную информацию о типах, размерах и скорост-
ной категории применяемых на вашем автомобиле шин,
а также об их наличии в продаже.

Приобретенные на замену новые шины могут обладать

•

более низкой скоростной категорией, чем шины, кото-
рыми автомобиль был оснащен на сборочном заводе.
В этом случае новые шины не будут соответствовать
скоростным возможностям вашего автомобиля. Запре-
щено превышать скорость, максимально допустимую
для шин, установленных на автомобиль.

Всесезонные шины

Компания NISSAN оснащает некоторые автомобили всесе-
зонными шинами, которые обеспечивают достаточно высо-
кие эксплуатационные свойства автомобиля в любой сезон
года, в том числе на заснеженных и обледеневших зимних
дорогах. На боковину всесезонных шин наносится марки-
ровка «ALL SEASON» и/или «M&S». Зимние шины, обладая
лучшими сцепными свойствами на заснеженной дороге по
сравнению со всесезонными шинами, могут быть предпо-
чтительнее всесезонных при эксплуатации автомобиля в
некоторых регионах.

8 - 28

Техническое обслуживание и операции, выполняемые владельцем

Шины, установленные на автомобиль на сборочном за-

•

воде, имеют индикаторы износа протектора. Если инди-
каторы износа видны, то шину необходимо заменить.

По мере использования и с течением времени качество

•

шин ухудшается. Если у вас имеются шины возрастом
свыше 6 лет, поручите их проверку квалифицированно-
му мастеру, поскольку в них могут быть незаметные на
взгляд повреждения. Своевременно заменяйте шины,
чтобы избежать их разрушения с возможными трав-
мами.

Неправильное обслуживание шины запасного колеса

•

может привести к серьезной травме. При необходимости
ремонта шины запасного колеса нужно обратиться на
сервисную станцию официального дилера NISSAN или в
специализированную шиноремонтную мастерскую.

Замена шин и колес

При замене шин установите на автомобиль новые шины той
же размерности, скоростной категории и грузоподъемности,
что и шины, которыми автомобиль был укомплектован на
заводе-изготовителе. Рекомендованные типы и размеры ко-
лес и шин приведены в разделе «Колеса и шины» главы «9.
Техническая информация и расходуемые материалы».



ОПАСНОСТЬ

Применение шин неподходящего размера, а также од-

•

новременная установка на автомобиль шин различных
изготовителей или шин, различающихся конструкцией
(радиальные или диагональные) и рисунком протекто-
ра, может существенно сказаться на ухудшении многих
эксплуатационных свойств автомобиля: плавности хода,
тормозных свойств, управляемости, работе системы
VDC, геометрической проходимости (дорожного про-
света). Кроме того, изменятся зазоры между колесами
и элементами кузова и подвески (включая случай уста-
новки цепей противоскольжения), нарушится калибровка

Малоразмерное запасное колесо не должно участво-

•

вать в периодической перестановке колес.

Неправильный выбор шин, ошибки при монтаже, плохой

•

уход и нерегулярное техническое обслуживание шин
снижают безопасность движения и могут привести к
дорожно-транспортному происшествию и травмирова-
нию людей.

По всем вопросам, касающимся подбора и эксплуатации

•

шин, обращайтесь на сервисную станцию официального
дилера NISSAN или представителю шинной компании.

ИЗНОС И ПОВРЕЖДЕНИЯ ШИН

1. Индикаторы

износа

2.  Метки расположения индикаторов износа



ОПАСНОСТЬ

Необходимо периодически проверять состояние шин,

•

обращая внимание на степень износа протектора, на-
личие трещин, вздутий и предметов, застрявших в про-
текторе. Если шина сильно изношена, имеет трещины,
вздутия или глубокие порезы, она должна быть заме-
нена на новую.

ЗАМЕНА КОЛЕС И ШИН

Перестановка колес

Компания NISSAN рекомендует переставлять колеса через
каждые 10000 км пробега автомобиля.

См. раздел «Замена поврежденного колеса» главы «6. В слу-
чае неисправности».

При первой же возможности следует затянуть колесные
гайки до требуемого момента с помощью динамометриче-
ского ключа.

Момент затяжки колесных гаек:

113 Н·м

Колесные гайки должны быть всегда затянуты до требуемого
момента. Рекомендуется подтягивать гайки крепления колес
с интервалами, предусмотренными для перестановки колес.



ОПАСНОСТЬ

После перестановки колес проверьте и отрегулируйте

•

давление воздуха в шинах.

Повторно затяните гайки крепления колес после пробе-

•

га 1000 км (в том числе и после замены поврежденного
колеса).

8 - 29

Техническое обслуживание и операции, выполняемые владельцем

Не устанавливайте на автомобиль отремонтированные

•

после деформации колеса и поврежденные  шины.
Такие колеса и шины могут иметь внутренние повреж-
дения, поэтому они могут неожиданно разрушиться во
время движения автомобиля.

Не рекомендуется использовать шины, отремонтиро-

•

ванные методом вулканизации.

Балансировка колес

Неотбалансированные колеса ухудшают управляемость ав-
томобиля и ускоряют износ шин. В процессе эксплуатации
автомобиля балансировка колес может нарушаться. При об-
наружении дисбаланса колесо следует отбалансировать.

Для балансировки колесо нужно снять с автомобиля. Вы-
полнение балансировки передних колес без их снятия с
автомобиля может привести к повреждениям механических
узлов автомобиля.

Уход за колесами

Для поддержания хорошего внешнего вида мойте коле-

•

са одновременно с мойкой автомобиля.

Очищайте внутреннюю сторону колес от отложений

•

грязи, когда заменяете колеса или при мойке днища
автомобиля.

При уходе за колесами запрещается применять абразив-

•

ные чистящие средства.

Регулярно осматривайте колеса, обращая внимание на

•

их деформацию и на признаки коррозии. Подобные де-
фекты могут стать причиной падения давления воздуха
в шинах или повреждения борта шины.

В местностях, где в зимний период для обработки дорог

•

применяется соль, для защиты колес от воздействия соли
во время зимней эксплуатации компания NISSAN рекомен-
дует применять защитные составы на восковой основе.

спидометра, регулировка света фар, изменится высота
бамперов. Некоторые из перечисленных факторов мо-
гут привести к серьезному дорожно-транспортному про-
исшествию, связанному с травмированием людей.

Если ваш автомобиль был изначально оснащен 4 шина-

•

ми одинакового размера, а вам нужно заменить только
2 из 4 шин, то новые шины нужно установить на задние
колеса. Установка новых шин на передние колеса мо-
жет вызвать потерю управляемости в определенных
условиях движения и стать причиной столкновения и
получения травм.

При замене колес проверьте, чтобы новые колеса имели

•

такую же величину вылета. Если величина вылета ко-
лес не соответствует требуемой, то может наблюдать-
ся ускоренный износ шин, ухудшение управляемости
автомобиля, нарушение работы системы VDC и/или
задевание колес за тормозной диск. Последнее обстоя-
тельство может стать причиной ухудшения эффектив-
ности торможения и/или ускоренного износа тормозных
колодок. Размер вылета колес приведен в разделе «Ко-
леса и шины» главы «9. Техническая информация».

При установке запасного колеса или замене шины си-

•

стема TPMS не будет функционировать, а сигнализатор
низкого давления воздуха в шинах будет мигать при-
мерно 1 минуту. По истечении 1 минуты сигнализатор
останется гореть постоянно. Для замены колеса и/или
сброса системы в исходное состояние обратитесь на
сервисную станцию официального дилера NISSAN.

Замена оригинальных шин на шины, не рекомендован-

•

ные компанией NISSAN, может повлиять на правиль-
ность функционирования системы TPMS.
