Nissan Patrol (2019 год). Руководство - часть 10





2 - 30

Приборная панель и органы управления

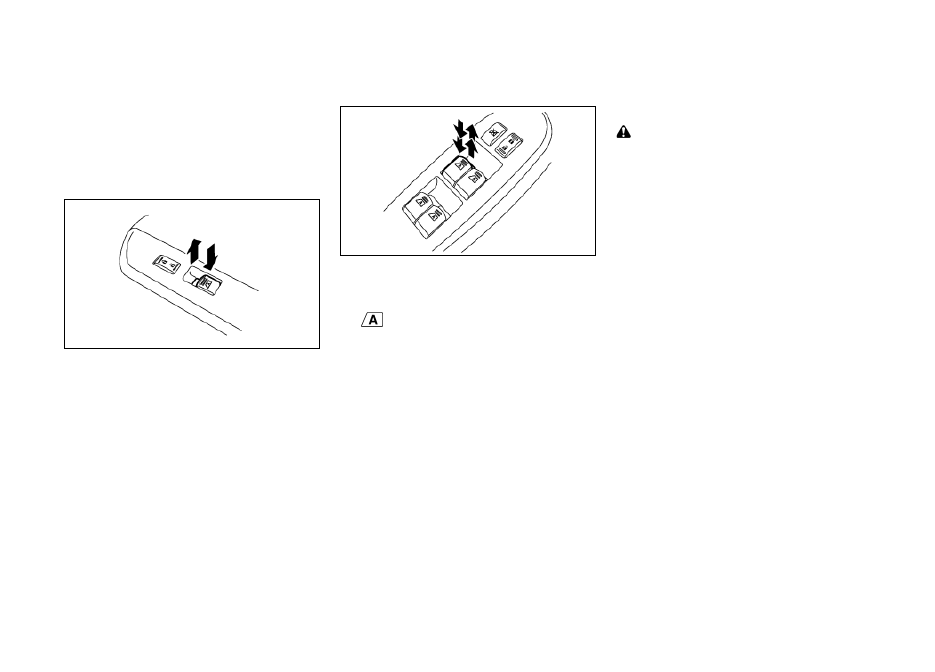

Блокировка электрических стеклоподъемников пассажир-
ских дверей

Если нажать кнопку блокировки A, то стеклоподъемники
пассажирских дверей будут заблокированы.

Для отмены блокировки привода стеклоподъемников пасса-
жирских дверей вновь нажмите на кнопку A.

Выключатель стеклоподъемника
пассажирской двери

Выключатель стеклоподъемника пассажирской двери позволя-
ет управлять стеклоподъемником соответствующей двери.

Если нажата кнопка блокировки стеклоподъемников пассажир-
ских дверей, то эти стеклоподъемники работать не будут.

Автоматический режим работы

Автоматический режим работы возможен, если на наружной
поверхности выключателя стеклоподъемника имеется сим-
вол

.

Автоматический режим позволяет полностью поднять или
опустить стекло, не удерживая переключатель.

Чтобы полностью опустить стекло, нажмите на переключатель
стеклоподъемника до второго щелчка и отпустите его. Чтобы пол-
ностью поднять стекло, потяните переключатель стеклоподъемни-
ка вверх до второго щелчка и отпустите его. При этом не требуется
удерживать переключатель во время работы стеклоподъемника.

Чтобы остановить работу стеклоподъемника в автоматиче-
ском режиме, нажмите на переключатель или потяните его в
обратном направлении.

Таймер стеклоподъемников

Таймер стеклоподъемников позволяет пользоваться выклю-
чателями стеклоподъемников в течение примерно 45 секунд,
даже если выключатель зажигания повернут в положение
OFF. Функция таймера стеклоподъемников будет отключена,
если вы откроете одну из передних дверей, или если истечет
установленное время.

Функция автореверса



ОПАСНОСТЬ

Существует небольшой промежуток непосредственно перед
полностью закрытым положением стекла, при котором на-
личие посторонних предметов не может быть обнаружено.
При закрывании окон убедитесь в том, что в проемах не на-
ходятся пальцы или руки пассажиров, находящихся в авто-
мобиле, или какие-либо предметы.

Функция автоматического реверса позволяет автоматиче-
ски опустить стекло, если какой-либо предмет находится в
проеме окна при его закрывании в автоматическом режиме.
Если во время движения стекла вверх система управления
обнаружит препятствие в оконном проеме, стекло немед-
ленно прекратит закрываться и начнет двигаться вниз.

В зависимости от окружающей обстановки или условий
движения, функция автоматического реверса может произ-
вольно включиться при ударе или возникновении нагрузки,
подобной заеданию.

Управление стеклоподъемниками при помощи
системы Intelligent Key

Вы можете поднять или опустить стекла нажатием на кноп-
ку LOCK или UNLOCK на ключе Intelligent Key. Эта функция
не работает, если активирован таймер стеклоподъемников,
или если привод стеклоподъемников требует повторной на-
стройки. Для информации о пользовании ключом Intelligent
Key См. «Система Intelligent Key» в разделе «3. Подготовка к
началу движения».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 31

Приборная панель и органы управления

Открывание

Чтобы открыть окна, нажмите на кнопку UNLOCK

 на

ключе Intelligent Key и удерживайте ее примерно 3 секунды
после того, как двери будут отперты.

Чтобы остановить открывание окон, отпустите кнопку
UNLOCK

.

Если открывание окна прекращается до полного его откры-
вания при нажатии кнопки UNLOCK

, то для заверше-

ния открывания окна нужно отпустить эту кнопку и вновь
нажимать ее до тех пор, пока окно не откроется полностью.

Закрывание

Для того чтобы закрыть окна, нажмите кнопку LOCK



на ключе Intelligent Key, спустя примерно 3 секунды после
блокировки дверных замков.

Чтобы остановить закрывание, отпустите кнопку

.

Если во время нажатия кнопки

 окна закрылись не

полностью, отпустите кнопку, а затем нажмите ее снова и
удерживайте до полного закрытия окон.

Если стекла не поднимаются автоматически

Если электрические стеклоподъемники не работают в ав-
томатическом режиме (это относится только к функции
закрывания стекол), выполните следующую процедуру для
настройки системы электрических стеклоподъемников.

Нажмите выключатель зажигания в положение ON.

1.

Закройте дверь.

2.

Полностью опустите стекло при помощи кнопки элек-

3.

трического стеклоподъемника.

Потяните выключатель электрического стеклоподъ-

4.

емника вверх для закрывания окна, и удерживайте его
в течение не менее чем 3 секунд после того, как окно
полностью закроется.

Отпустите выключатель электрического стеклоподъем-

5.

ника. Проверьте работу автоматического режима рабо-
ты стеклоподъемников, чтобы убедиться в успешной
настройке системы.

Выполните шаги 2 – 5 для всех остальных электрических

6.

стеклоподъемников.

Если после выполнения описанной выше процедуры элек-
трические стеклоподъемники не функционируют в авто-
матическом режиме, обратитесь на сервисную станцию
официального дилера NISSAN.

ВЕНТИЛЯЦИОННЫЙ ЛЮК
(ДЛЯ НЕКОТОРЫХ ВАРИАНТОВ
ИСПОЛНЕНИЯ АВТОМОБИЛЯ)



ОПАСНОСТЬ

При аварии вы можете быть выброшены из автомобиля

•

через открытый вентиляционный люк. Взрослые пассажи-
ры всегда должны быть пристегнуты ремнями безопасно-
сти, а дети должны быть пристегнуты при помощи ремней
безопасности или детских удерживающих систем.

Не позволяйте никому из пассажиров вставать и выгля-

•

дывать в проем вентиляционного люка, или высовывать
в него какие-либо части тела во время движения авто-
мобиля или при закрывании люка.

ВНИМАНИЕ

Удалите капли воды, снег, лед или пыль с панели венти-

•

ляционного люка перед его открыванием.

Запрещается класть тяжелые предметы на панель венти-

•

ляционного люка или на крышу автомобиля рядом с ним.

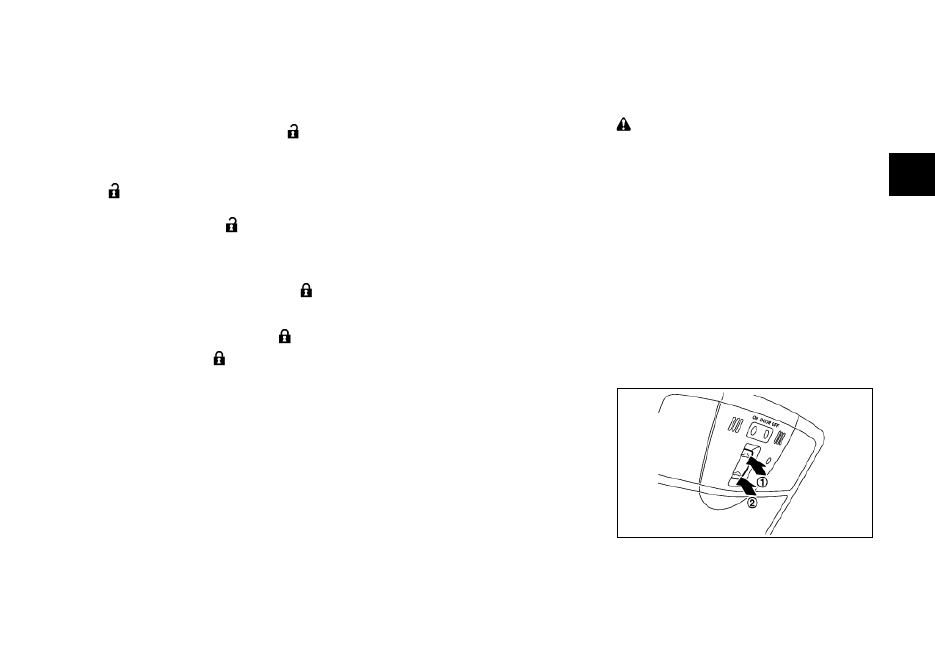

ВЕНТИЛЯЦИОННЫЙ ЛЮК
С ЭЛЕКТРОПРИВОДОМ

Электропривод вентиляционного люка работает при поло-
жении выключателя зажигания ON.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 32

Приборная панель и органы управления

Солнцезащитная шторка

Чтобы открыть или закрыть солнцезащитную шторку,
сдвиньте ее вручную.

Солнцезащитная шторка открывается автоматически при от-
крывании вентиляционного люка. Солнцезащитная шторка
может быть закрыта только вручную.

Вентиляционный люк

Наклон люка

Чтобы отклонить крышку люка вверх, сначала закройте люк,
а затем нажмите на сторону UP

 d выключателя при-

вода вентиляционного люка и отпустите его. Удерживать вы-
ключатель нажатым не требуется. Для того чтобы опустить
люк, нажмите на сторону выключателя DOWN

 c.

Сдвигание люка

Чтобы полностью открыть или закрыть вентиляционный
люк, нажмите на сторону выключателя OPEN

 c или

CLOSE

  d и отпустите его. Удерживать выключатель

нажатым не требуется. Вентиляционный люк полностью от-
кроется или закроется. Чтобы остановить вентиляционный
люк в промежуточном положении во время открывания или
закрывания, нажмите на переключатель еще раз.

Функция автореверса



ОПАСНОСТЬ

Существует небольшой промежуток непосредственно перед
полностью закрытым положением стекла, при котором на-
личие посторонних предметов не может быть обнаружено.
При закрывании вентиляционного люка убедитесь в том, что
в проеме не находятся пальцы или руки пассажиров, нахо-
дящихся в автомобиле, и какие-либо предметы.

Функция автореверса позволяет автоматически прекратить
закрывание вентиляционного люка, если в его проеме на-

ходятся какие-либо предметы. Если при закрывании люка
система управления обнаруживает препятствие в проеме
люка, он будет немедленно открыт.

Если вентиляционный люк не может полностью закрыться
автоматически из-за ложного включения функции авторе-
верса, нажмите на сторону выключателя CLOSE

 d и

удерживайте выключатель нажатым.

Функция автореверса может самопроизвольно включиться
при ударе или возникновении нагрузки, подобной заеда-
нию.

Таймер вентиляционного люка

Таймер вентиляционного люка позволяет пользоваться вы-
ключателем электропривода вентиляционного люка в тече-
ние примерно 45 секунд, даже если выключатель зажигания
повернут в положение OFF. Функция таймера вентиляцион-
ного люка будет отключена, если вы откроете одну из перед-
них дверей, или если истечет установленное время.

Если электропривод вентиляционного люка не
работает

Если электропривод вентиляционного люка не функциони-
рует должным образом, выполните следующую процедуру
настройки.

Если вентиляционный люк открыт, полностью закройте

1.

его, последовательно нажимая на сторону CLOSE

 d

выключателя электропривода вентиляционного люка.

Нажмите на сторону CLOSE

2.

  d выключателя элек-

тропривода вентиляционного люка и удерживайте ее на-
жатой, чтобы отклонить крышку люка вверх.

Отпустите переключатель после того, как панель люка

3.

немного повернется вверх, а затем немного опустится.

Нажмите на сторону OPEN

4.

 c выключателя элек-

тропривода вентиляционного люка и удерживайте ее на-
жатой, чтобы полностью опустить крышку люка.

Проверьте работу электропривода вентиляционного люка.

5.

Если после выполнения описанной выше процедуры
электропривод вентиляционного люка не функционирует
должным образом, обратитесь на сервисную станцию офи-
циального дилера NISSAN.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 33

Приборная панель и органы управления

ЧАСЫ

Часы с цифровой индикацией, расположенные на централь-
ном дисплее, показывают время только при включенном
зажигании.

При отключении кабеля аккумуляторной батареи произой-
дет сброс показаний и формата отображения времени.

УСТАНОВКА ПОКАЗАНИЙ ЧАСОВ

Модель с центральным дисплеем

Для информации о корректировке показаний часов,
См. «Кнопка SETTING» в разделе «4. Информационный ди-
сплей. Система отопления и кондиционирования воздуха,
аудиосистема».

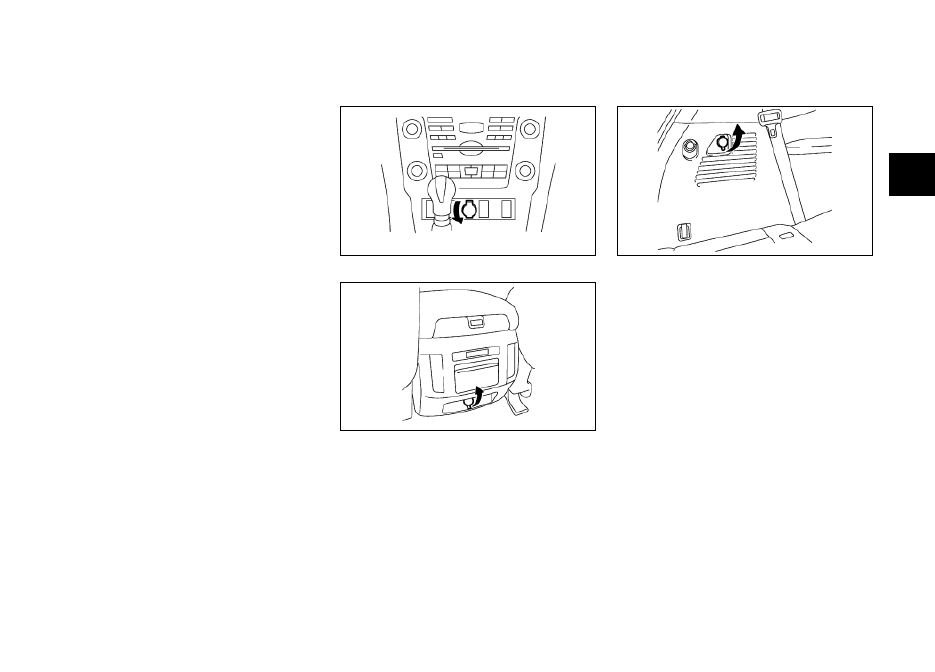

ЭЛЕКТРИЧЕСКИЕ РОЗЕТКИ

Панель управления

Тыльная сторона передней консоли

В багажном отделении

Электрическая розетка предназначена для подключения различ-
ного электрооборудования, например, мобильных телефонов.

ВНИМАНИЕ

Будьте осторожны, поскольку электрическая розетка и

•

вилка могут иметь высокую температуру, как во время ра-
боты электроприбора, так и сразу после его выключения.

Данная электрическая розетка не предназначена для

•

включения прикуривателя.

Запрещено подключать к передней и задней розеткам прибо-

•

ры с общей потребляемой мощностью более 120 Вт (ток 10А).
Запрещается включать в розетку тройники для подключения
одновременно более чем одного электрического прибора.

Во избежание разряда аккумуляторной батареи, под-

•

ключайте к розетке потребители электроэнергии только
при работающем двигателе.

Старайтесь не включать электроприборы при работаю-

•

щем кондиционере, включенных фарах или при вклю-
ченном обогревателе заднего стекла.

Вставьте вилку в электрическую розетку до упора. Если

•

электрический контакт в розетке будет ненадежным,
возможен перегрев вилки или перегорание встроенного
температурного предохранителя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 34

Приборная панель и органы управления

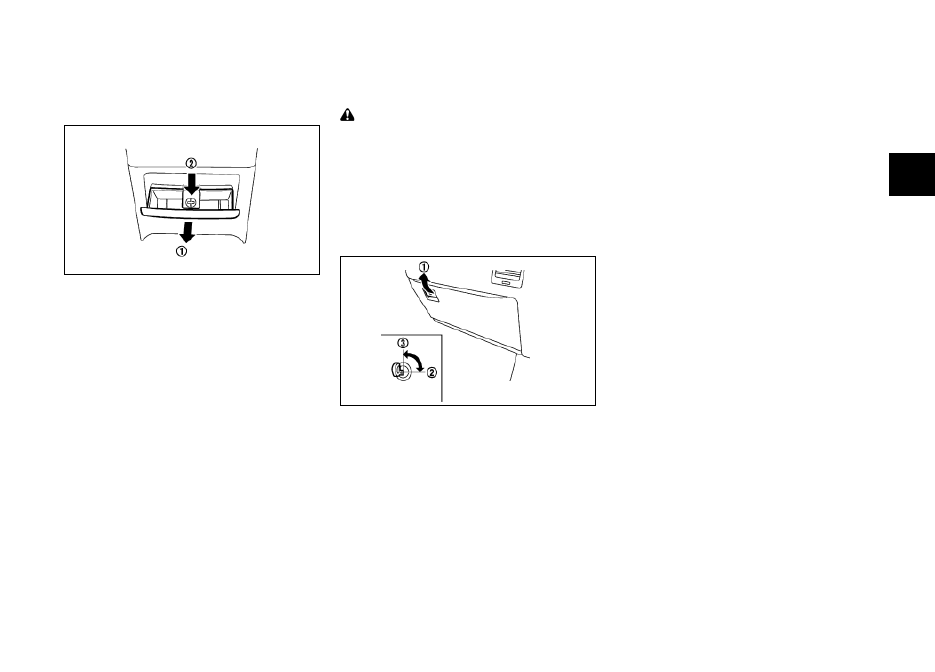

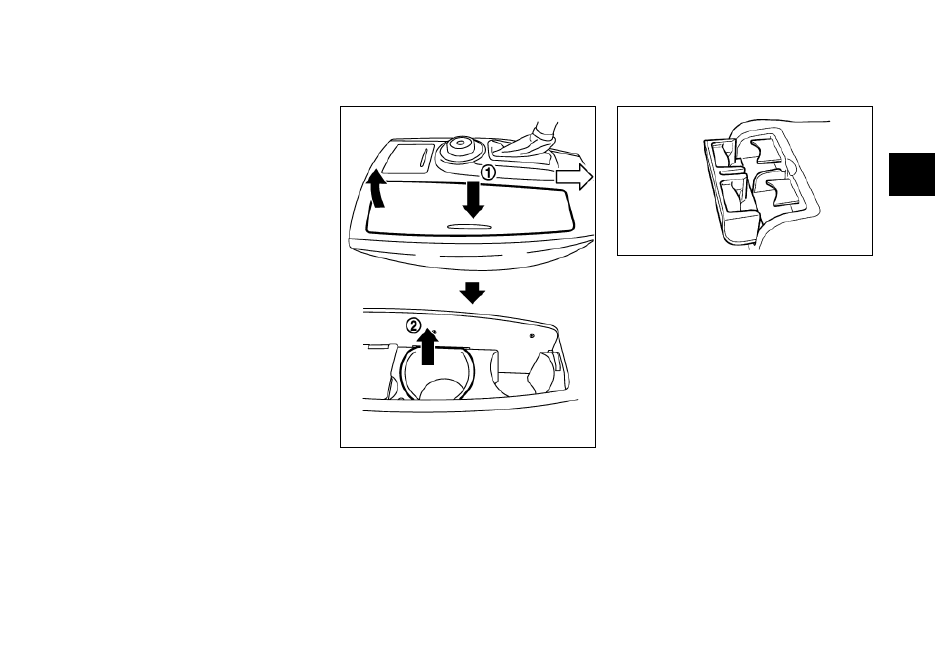

ПЕПЕЛЬНИЦА И ПРИКУРИВАТЕЛЬ

ПЕРЕДНЯЯ ЧАСТЬ АВТОМОБИЛЯ

Пепельница

Чтобы воспользоваться пепельницей, нажмите на крышку
подстаканника  c, а затем потяните вверх крышку пепель-
ницы d.

Чтобы вынуть пепельницу, возьмитесь за ее внутреннюю
часть и потяните вверх.

Прикуриватель



ОПАСНОСТЬ

Не следует пользоваться прикуривателем во время движе-
ния, поскольку это отвлекает внимание водителя от управ-
ления автомобилем.

ВНИМАНИЕ

Гнездо прикуривателя предназначено только для пи-

•

тания прикуривателя. Не рекомендуется использовать
гнездо прикуривателя в качестве источника питания
для любого иного электрооборудования.

Запрещается использовать дополнительные электриче-

•

ские розетки для включения прикуривателя.

Прикуриватель e работает, только если выключатель зажи-
гания находится в положении ACC или ON. Для включения
прикуривателя нажмите на него до полностью утопленного
положения. После нагрева прикуриватель автоматически
вернется в исходное положение.

После использования вставьте прикуриватель в гнездо.

Перед тем как вставить вилку в розетку или вынуть ее из

•

розетки, убедитесь в том, что электроприбор выключен.

Если вы не пользуетесь розеткой, закройте ее защитной

•

крышкой. Следите за тем, чтобы в розетку не попадала
вода.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 35

Приборная панель и органы управления

РАЗМЕЩЕНИЕ МЕЛКИХ ПРЕДМЕТОВ

ЗАДНЯЯ ЧАСТЬ САЛОНА

Чтобы открыть пепельницу, потяните вверх ее крышку c.

Чтобы вынуть пепельницу, нажмите на нее d и потяните.



ОПАСНОСТЬ

Не пользуйтесь отделениями для мелких вещей во вре-

•

мя движения, поскольку это отвлекает от управления
автомобилем.

Во время движения держите закрытыми крышки отде-

•

лений для мелких предметов. В противном случае при
столкновении или резком торможении вы или ваши пас-
сажиры можете получить травмы.

ПЕРЧАТОЧНЫЙ ЯЩИК

Для того чтобы открыть перчаточный ящик, потяните ручку c.

Для того чтобы закрыть ящик, нажмите на его крышку до
защелкивания фиксатора.

Чтобы запереть d или отпереть e перчаточный ящик, поль-
зуйтесь механическим ключом. Для получения информации
о том, как вынуть механический ключ из ключа Intelligent Key
См. «Ключи» в разделе «3. Подготовка к началу движения».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 36

Приборная панель и органы управления

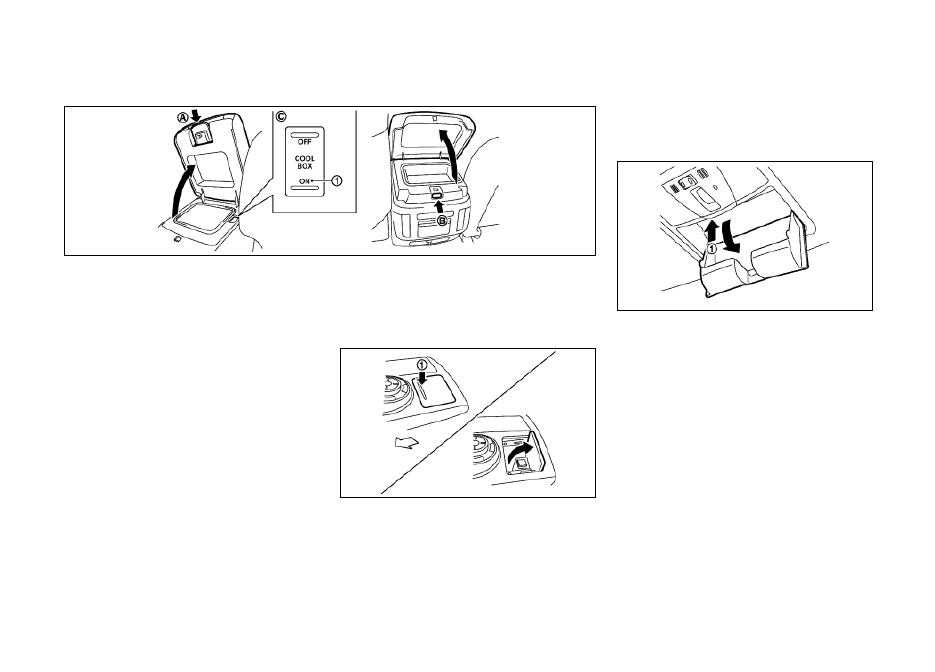

ОТДЕЛЕНИЕ В ЦЕНТРАЛЬНОЙ КОНСОЛИ

Передняя часть автомобиля

Чтобы открыть крышку отделения в центральной консоли,
потяните вверх ручку A и откиньте крышку.

Чтобы открыть крышку отделения в консоли со второго ряда
сидений, нажмите на ручку B

Чтобы закрыть отделение, опустите крышку и нажмите на
нее до срабатывания защелки.

Функция охлаждения

Отделение в консоли можно использовать в качестве отде-
ления для охлаждения напитков.

Чтобы использовать функцию охлаждения:

Запустите двигатель.

1.

Включите передний кондиционер воздуха.

2.

Откройте крышку отделения в центральной консоли с

3.

переднего сиденья.

Нажмите на сторону ON переключателя C, расположенного
в отделении. (При этом загорится световой индикатор c).

Положите охлаждаемые предметы в отделение и за-

4.

кройте крышку.

  Функция охлаждения работает только тогда, когда

включен передний кондиционер воздуха.

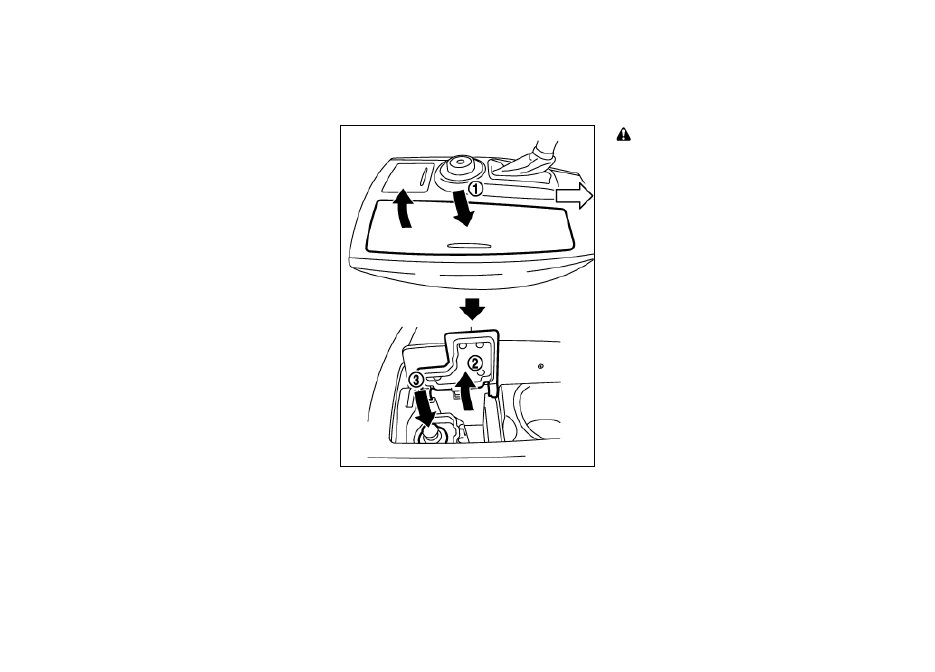

ПОДДОН

Чтобы открыть поддон, нажмите на крышку c. Чтобы за-
крыть поддон, нажмите на крышку вниз.

В поддоне расположены разъемы для подключения
устройств USB и/или iPod®. См. «Управление запоминаю-
щим устройством USB» или «Управление устройством iPod»

в разделе «4. Информационный дисплей. Система отопле-
ния и кондиционирования воздуха. Аудиосистема».

ДЕРЖАТЕЛЬ ДЛЯ СОЛНЦЕЗАЩИТНЫХ ОЧКОВ

ВНИМАНИЕ

Не используйте держатель для хранения иных предме-

•

тов, чем очки.

Не оставляйте очки в держателе, если автомобиль на-

•

долго остается на открытом солнце. Очки могут быть
повреждены в результате сильного нагрева.

Чтобы открыть держатель солнцезащитных очков, нажмите
на него c. Чтобы закрыть держатель солнцезащитных оч-
ков, нажмите на него до срабатывания защелки.

ПОДСТАКАННИКИ

ВНИМАНИЕ

Избегайте резкого трогания или торможения автомоби-

•

ля, в особенности, когда вы или пассажиры пользуетесь
подстаканниками. В противном случае напитки могут
расплескаться, и если они горячие, то вы или ваши пас-
сажиры можете получить ожоги.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 37

Приборная панель и органы управления

Не наклоняйте спинку заднего сиденья во время ис-

•

пользования подстаканников, расположенных в под-
локотнике заднего сиденья. Горячие напитки могут
расплескаться и обжечь вас.

Передняя часть салона

Чтобы открыть подстаканник, нажмите на крышку c.

Потяните вверх внутренний лоток d и выньте его, чтобы
образовать отделение большего объема, или для чистки от-
деления.

Второй ряд сидений (для некоторых вариантов
исполнения автомобиля)

Чтобы открыть подстаканник, потяните крышку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  8  9  10  11   ..
