1 - 32

Безопасность — сиденья, ремни безопасности и дополнительные удерживающие системы

Сигнализатор неисправности системы
подушек безопасности (SRS)

Световой сигнализатор неисправности подушек безопас-
ности

, расположенный на приборной панели, следит за

работоспособностью электрических цепей передних и боко-
вых подушек безопасности, шторок безопасности и предна-
тяжителей ремней безопасности. Контроль электрических
цепей включает в себя проверку блока управления систе-
мой, датчиков удара, дополнительных датчиков, модулей
фронтальных подушек безопасности, модулей боковых по-
душек безопасности, модулей шторок безопасности, а также
преднатяжителей ремней безопасности и соответствующей
электропроводки.

При включении зажигания в положение ON сигнализатор
неисправности подушек безопасности должен загореться
примерно на 7 секунд, а затем он должен погаснуть. Это
означает, что система подушек безопасности исправна.

Необходимо немедленно проверить систему подушек безо-
пасности и преднатяжители ремней безопасности в следую-
щих случаях:

Сигнализатор неисправности подушек безопасности



y

остается включенным в течение более 7 секунд.

Сигнализатор неисправности подушек безопасности



y

мигает.

Сигнализатор неисправности подушек безопасности во-



y

обще не включается.

В этих случаях система подушек безопасности и/или предна-
тяжители ремней безопасности не могут работать должным
образом. Необходимо немедленно проверить и, при необ-
ходимости, отремонтировать эти системы. Немедленно об-
ратитесь на ближайшую сервисную станцию официального
дилера NISSAN.

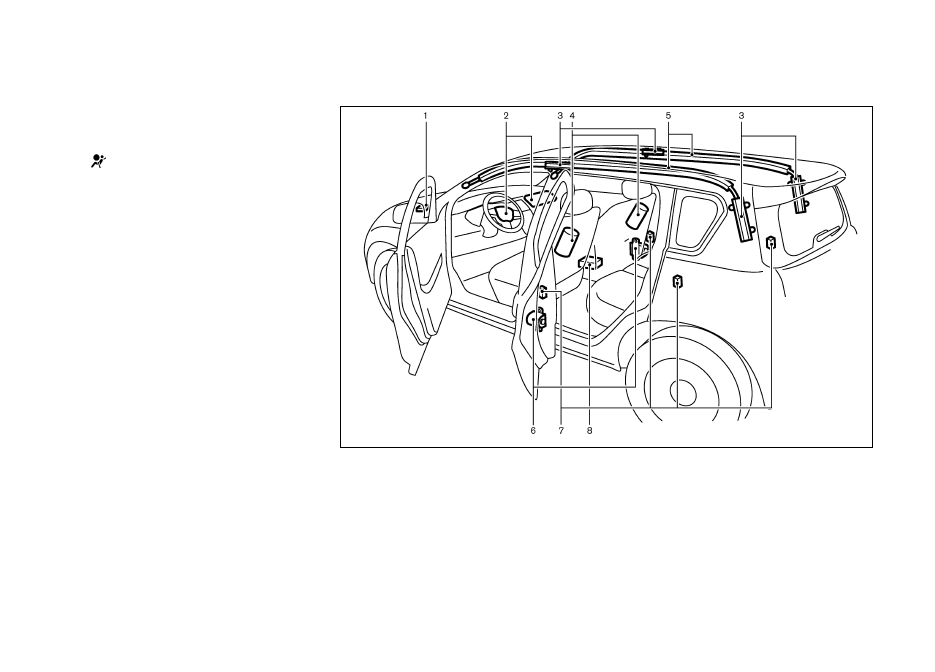

1. Датчик столкновения

2. Модули фронтальных подушек безопасности

3. Модули дополнительных боковых шторок безопасности

4. Модули дополнительных боковых подушек безопасности

5. Дополнительные боковые шторки безопасности

6. Преднатяжители ремней безопасности

7. Дополнительные датчики

8. Блок управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 - 33

Безопасность — сиденья, ремни безопасности и дополнительные удерживающие системы

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ



ОПАСНОСТЬ

Запрещается размещать какие-либо предметы на на-

•

кладке рулевого колеса, приборной панели и рядом с
дверями и передними сиденьями. Не размещайте посто-
ронние предметы между пассажиром и накладкой сту-
пицы рулевого колеса или приборной панелью, а также
рядом с дверями и передними сиденьями. Эти предметы
могут представлять опасность и нанести серьезную
травму при срабатывании подушки безопасности.

Сразу после срабатывания подушек безопасности не-

•

которые элементы системы будут иметь высокую тем-
пературу. Не прикасайтесь к ним: вы можете получить
тяжелый ожог.

Запрещается самостоятельно вносить изменения в

•

конструкцию любых деталей и электрической провод-
ки системы подушек безопасности. Это может привести
к случайному срабатыванию подушек безопасности, а
также к неисправности системы подушек безопасности.

Запрещаются несанкционированные изменения элек-

•

трической системы автомобиля, подвески, передней
части несущей конструкции автомобиля и боковых па-
нелей. Это может привести к неправильной работе си-
стемы подушек безопасности.

Любое вмешательство, затрагивающее функциониро-

•

вание системы подушек безопасности, чревато серьез-
ными травмами. Под вмешательством в данном случае
понимается, например, использование дополнительных
декоративных материалов для обтягивания ступицы
рулевого колеса или приборной панели, а также исполь-
зование дополнительных элементов отделки салона в
местах расположения модулей подушек безопасности.

Все работы, непосредственно или косвенно связанные

•

с подушками безопасности, должны выполняться толь-
ко на сервисной станции официального дилера NISSAN.
Не следует модифицировать или отсоединять жгуты и
разъемы электрической проводки системы подушек
безопасности. Запрещается использовать для проверки
электрических цепей системы подушек безопасности
тестеры и пробники, которые не одобрены компанией
INFINITI.

Для облегчения идентификации жгуты и разъемы элек-

•

трической проводки системы подушек безопасности
имеют желтый и/или оранжевый цвет.

Срабатывание подушек безопасности сопровождается силь-
ным хлопком и выделением дыма. Этот дым не является
вредным для человека, и его появление не свидетельствует
о возгорании. Однако не следует им дышать, чтобы не воз-
никло раздражение дыхательных путей и спазм в горле.
Людям, страдающим заболеваниями дыхательных путей,
следует быстро выбраться на свежий воздух.

Фронтальные подушки безопасности

Фронтальная подушка безопасности водителя расположена
в ступице рулевого колеса. Фронтальная подушка безопас-
ности переднего пассажира расположена в панели управле-
ния над перчаточным ящиком.

Фронтальные подушки безопасности должны срабатывать
при сильных фронтальных столкновениях, однако они могут
также сработать, если автомобиль попадет в столкновение
другого типа и возникающие при этом силы аналогичны тем,
которым он подвергается при сильном фронтальном ударе.
Фронтальные подушки безопасности могут не сработать при
некоторых фронтальных столкновениях. Степень поврежде-
ния кузова автомобиля при столкновении (или отсутствие
серьезных повреждений кузова) не всегда является показа-
телем нормальной или ненормальной работы фронтальных
подушек безопасности.

Дополнительные боковые подушки
безопасности

Боковые подушки безопасности установлены в спинках
передних сидений с наружной стороны.

Боковые подушки безопасности должны срабатывать при
сильных боковых столкновениях, однако они могут также
сработать, если автомобиль попадет в столкновение дру-
гого типа и возникающие при этом силы аналогичны тем,
которым он подвергается при сильном боковом ударе. Эти
подушки могут не сработать при некоторых боковых стол-
кновениях. Повреждение автомобиля (или отсутствие по-
вреждений) не всегда является показателем нормальной
или ненормальной работы боковых подушек безопасности.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 - 34

Безопасность — сиденья, ремни безопасности и дополнительные удерживающие системы

ДОПОЛНИТЕЛЬНЫЕ БОКОВЫЕ ШТОРКИ
БЕЗОПАСНОСТИ

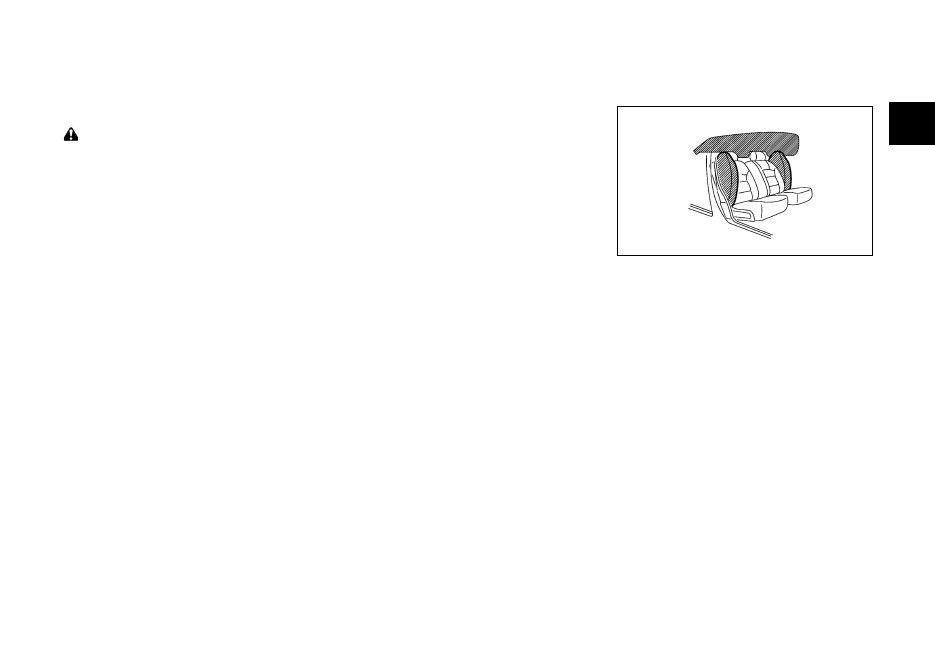

Шторки безопасности располагаются вдоль лонжеронов
крыши.

Боковые шторки безопасности должны срабатывать при
сильных боковых столкновениях, однако они могут также
сработать, если автомобиль попадет в столкновение дру-
гого типа и возникающие при этом силы аналогичны тем,
которым он подвергается при сильном боковом ударе. Эти
подушки могут не сработать при некоторых боковых стол-
кновениях. Повреждение автомобиля (или отсутствие по-
вреждений) не всегда является показателем нормальной
или ненормальной работы боковых шторок безопасности.

ПИРОТЕХНИЧЕСКИЕ ПРЕДНАТЯЖИТЕЛИ
РЕМНЕЙ БЕЗОПАСНОСТИ



ОПАСНОСТЬ

Пиротехнические преднатяжители ремней безопасности

•

являются устройствами одноразового действия. После
срабатывания они подлежат замене вместе с инерцион-
ными катушками и замками ремней безопасности.

Если во время столкновения преднатяжитель ремня

•

безопасности не сработал, обратитесь на сервисную
станцию официального дилера NISSAN для его провер-
ки или замены.

Запрещается вносить какие-либо любые изменения

•

в узлы и детали пиротехнических преднатяжителей, а
также в соответствующую электрическую проводку. Это
позволит избежать случайного срабатывания предна-
тяжителя или повреждения системы преднатяжителей
ремней безопасности.

Все работы, непосредственно или косвенно связанные

•

с системой преднатяжителей ремней безопасности,
должны выполняться только на сервисной станции
официального дилера NISSAN. Не следует модифициро-
вать или отсоединять жгуты и разъемы электрической
проводки системы подушек безопасности. Запрещается
использовать для проверки и ремонта электропроводки
преднатяжителей ремней безопасности тестеры и проб-
ники, которые не одобрены изготовителем автомобиля.

При необходимости утилизировать преднатяжитель

•

ремня безопасности или весь автомобиль следует об-
ратиться на сервисную станцию официального дилера
NISSAN. Правильная процедура утилизации преднатя-
жителей ремней безопасности изложена в соответству-
ющем Руководстве по техническому обслуживанию
автомобилей NISSAN. Нарушение правил утилизации
может привести к травмированию людей.

Преднатяжитель размещен в корпусе инерционной катушки
ремня безопасности. Ремни безопасности с преднатяжите-
лями используются так же, как и обычные ремни безопас-
ности.

Срабатывание преднатяжителя ремня безопасности сопро-
вождается сильным хлопком и выделением дыма. Этот дым
не является вредным для человека, и его появление не сви-
детельствует о возгорании. Однако не следует им дышать,
чтобы не возникло раздражение дыхательных путей и спазм
в горле. Людям, страдающим заболеваниями дыхательных
путей, следует быстро выбраться на свежий воздух.

РЕМОНТ И ЗАМЕНА ЭЛЕМЕНТОВ СИСТЕМЫ



ОПАСНОСТЬ

После срабатывания фронтальной или боковой подушки

•

безопасности или шторки безопасности, модуль подуш-
ки становится неработоспособным и подлежит замене.
Для замены модулей подушек безопасности обратитесь

на сервисную станцию официального дилера NISSAN.
Модули сработавших подушек безопасности не подле-
жат ремонту.

Если автомобиль получил повреждения спереди или

•

сбоку, системы подушек безопасности должны быть
проверены официальным дилером NISSAN.

При необходимости утилизировать компоненты систе-

•

мы подушек безопасности или весь автомобиль, об-
ратитесь на сервисную станцию официального дилера
NISSAN. Правильная процедура утилизации изложена в
соответствующем Руководстве по техническому обслу-
живанию автомобилей NISSAN. Нарушение правил ути-
лизации может привести к травмированию людей.

Фронтальные и боковые подушки безопасности, шторки
безопасности и преднатяжители ремней безопасности яв-
ляются одноразовыми устройствами. После срабатывания
подушек безопасности включается и постоянно горит сиг-
нализатор неисправности подушек безопасности (если он
остался исправным после аварии), напоминая о необходи-
мости замены элементов системы. Любой ремонт и замену
системы подушек безопасности следует производить только
на сервисной станции официального дилера NISSAN.

При проведении технического обслуживания автомоби-
ля следует довести до механика информацию о подушках
безопасности, преднатяжителях ремней безопасности и свя-
занных с ними компонентах. При работе в моторном отсеке
или в салоне автомобиля выключатель зажигания должен
всегда находиться в положении LOCK.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Стрелочные указатели и приборы ...............................................................................................2-2

Спидометр .............................................................................................................................2-2

Одометр .................................................................................................................................2-2

Тахометр ................................................................................................................................2-2

Указатель температуры охлаждающей жидкости двигателя .............................................2-2

Указатель уровня топлива ....................................................................................................2-3

Указатель давления моторного масла .................................................................................2-3

Вольтметр ..............................................................................................................................2-4

Подсветка панели управления и приборов .........................................................................2-4

Дисплей информации об автомобиле .................................................................................2-4

Регулятор яркости подсветки приборной панели ...............................................................2-5

Световые сигнализаторы и индикаторы, звуковые предупреждающие сигналы ....................2-6

Проверка исправности ламп световых сигнализаторов и индикаторов ...........................2-7

Световые сигнализаторы ......................................................................................................2-7

Световые индикаторы .........................................................................................................2-12

Звуковые напоминающие сигналы ....................................................................................2-14

Матричный жидкокристаллический дисплей ...........................................................................2-15

Индикаторы функционирования и предупреждающие сигналы .....................................2-16

Индикаторы необходимости технического обслуживания ..............................................2-18

Маршрутный компьютер ....................................................................................................2-19

Выключатель фар и указателей поворота ................................................................................2-22

Ксеноновые фары ...............................................................................................................2-22

Выключатель фар ...............................................................................................................2-23

Корректор фар ....................................................................................................................2-23

Система предотвращения разряда аккумуляторной батареи ..........................................2-24

Омыватель фар ...................................................................................................................2-24

Выключатель указателей поворота....................................................................................2-24

Выключатель противотуманных фар ........................................................................................2-25

Передние противотуманные фары ....................................................................................2-25

Задний противотуманный фонарь .....................................................................................2-25

Выключатель очистителя и омывателя ветрового стекла .......................................................2-25

Выключатель очистителя и омывателя ветрового стекла ...............................................2-26

Автоматический стеклоочиститель с датчиком дождя ....................................................2-26

Управление очистителем и омывателем заднего стекла .................................................2-27

Выключатель обогревателя заднего стекла ..............................................................................2-28

Выключатель обогревателя ветрового стекла ..........................................................................2-28

Выключатель аварийной световой сигнализации ....................................................................2-28

Звуковой сигнал ..........................................................................................................................2-29

Обогрев рулевого колеса ............................................................................................................2-29

Окна .............................................................................................................................................2-29

Электрические стеклоподъемники ....................................................................................2-29

Вентиляционный люк (для некоторых вариантов исполнения автомобиля) ..........................2-31

Вентиляционный люк с электроприводом ........................................................................2-31

Часы .............................................................................................................................................2-33

Установка показаний часов ................................................................................................2-33

Электрические розетки ...............................................................................................................2-33

Пепельница и прикуриватель .....................................................................................................2-34

Передний буксирный крюк .................................................................................................2-34

Задний буксирный крюк .....................................................................................................2-35

Размещение мелких предметов .................................................................................................2-35

Перчаточный ящик ..............................................................................................................2-35

Отделение в центральной консоли ....................................................................................2-36

Поддон .................................................................................................................................2-36

Держатель для солнцезащитных очков .............................................................................2-36

Подстаканники ....................................................................................................................2-36

Крючки для одежды ............................................................................................................2-38

Крючки для увязки багажа .................................................................................................2-38

Напольный вещевой ящик ..................................................................................................2-39

Релинги на крыше (для некоторых вариантов исполнения автомобиля) .......................2-39

Солнцезащитные козырьки ........................................................................................................2-40

Освещение при приближении к автомобилю ...........................................................................2-40

Система предотвращения разряда аккумуляторной батареи ..........................................2-41

Внутренние осветительные приборы.........................................................................................2-41

Плафоны для чтения карт ..................................................................................................2-41

Задние плафоны местного освещения .............................................................................2-41

Выключатель внутреннего освещения салона ..................................................................2-41

Подсветка косметических зеркал ......................................................................................2-42

Плафон освещения багажного отделения ........................................................................2-42

Система экономии заряда батареи ....................................................................................2-42

2 Приборная панель и органы управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 2

Приборная панель и органы управления

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ
И ПРИБОРЫ

ПРИМЕЧАНИЕ

Для общей информации о расположении приборов и органов
управления см. раздел «0. Основные иллюстрации».

СПИДОМЕТР

Спидометр показывает скорость движения автомобиля.

ОДОМЕТР

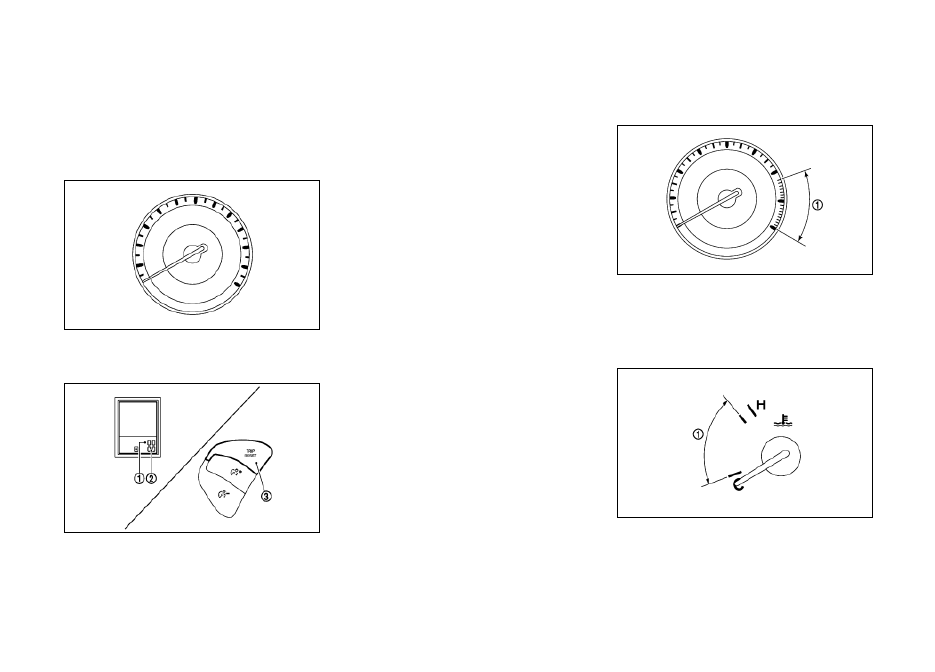

Одометр/Счетчик частичного пробега по двум
маршрутам

Показания одометра и счетчика частичного пробега по двум
маршрутам появляются на информационном дисплее (рас-
положенном между спидометром и тахометром) при вклю-
чении зажигания в положение ON.

Одометр c отображает суммарный пробег автомобиля.

Счетчик частичного пробега на две поездки d показывает
пробег по двум различным маршрутам.

Смена показаний счетчика частичного пробега

Нажимайте на кнопку TRIP RESET e в левой нижней части
панели приборов, чтобы изменять показания дисплея сле-
дующим образом:

TRIP A (МАРШРУТ А) → TRIP B (МАРШРУТ В) → TRIP A
(МАРШРУТ А)

См. «Информационный дисплей » ниже в этом разделе для
получения информации об отображении температуры окру-
жающего воздуха.

Сброс показаний счетчика частичного пробега

Для сброса показаний счетчика частичного пробега нажми-
те кнопку сброса TRIP/RESET e и удерживайте ее нажатой
более 1 секунды.

ТАХОМЕТР

Тахометр показывает частоту вращения коленчатого вала
двигателя, измеряемую в оборотах в минуту (об/мин). Не до-
пускайте нахождения стрелки тахометра в красной зоне c.

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ

Этот указатель показывает температуру охлаждающей жид-
кости двигателя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 3

Приборная панель и органы управления

Температура охлаждающей жидкости двигателя находится
в нормальном рабочем диапазоне, если стрелка указателя
расположена в зоне c, как показано на иллюстрации.

Температура охлаждающей жидкости двигателя зависит
от температуры окружающего воздуха и режима движения
автомобиля.

ВНИМАНИЕ

Если стрелка указателя температуры охлаждающей

•

жидкости двигателя находится вблизи верхней границы
(Н) рабочего диапазона, необходимо снизить частоту
вращения коленчатого вала, чтобы дать двигателю
охладиться.

Если во время движения вы обнаружите, что стрелка

•

этого указателя вышла из зоны нормальной температу-
ры, как можно скорее остановите автомобиль.

Продолжение движения при перегреве двигателя мо-

•

жет привести к серьезной неисправности двигателя.
См. «Перегрев двигателя» в разделе «6. В случае неис-
правности» для информации о действиях, которые не-
обходимо предпринять незамедлительно.

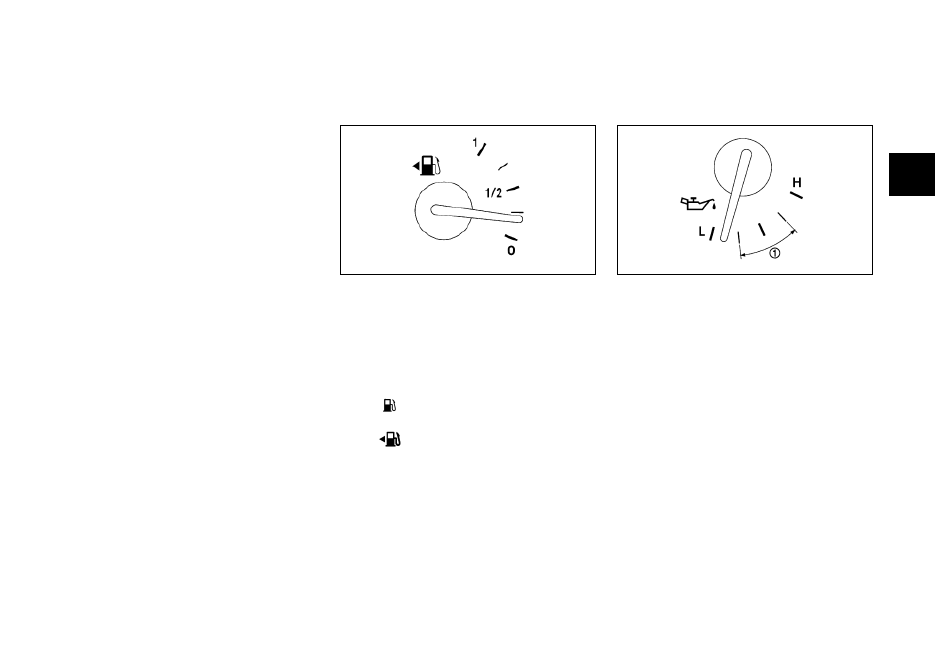

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Данный указатель показывает уровень топлива в топливном баке,
когда выключатель зажигания находится в положении ON.

Показания этого прибора могут незначительно изменяться
из-за перемещения топлива внутри топливного бака при
торможении, прохождении поворотов, при движении на
подъем или на спуск.

При низком уровне топлива в баке на матричном жидкокри-
сталлическом дисплее загорается индикатор низкого уровня
топлива

. По возможности, заправьте бак топливом, не

дожидаясь, пока стрелка указателя достигнет отметки 0.

Стрелка

 указывает на то, что крышка заливной гор-

ловины топливного бака расположена с левой стороны ав-
томобиля.

ВНИМАНИЕ

Заправьте топливный бак, не дожидаясь момента, когда
стрелка указателя уровня топлива достигнет положения
0 (пустой бак).

Когда стрелка указателя достигает отметки 0 (пустой бак), в
топливном баке еще остается небольшой резервный запас
топлива.

УКАЗАТЕЛЬ ДАВЛЕНИЯ МОТОРНОГО МАСЛА

Этот указатель показывает давление масла в системе смаз-
ки работающего двигателя. Чем больше частота вращения
коленчатого вала двигателя, тем больше давление масла.
При низкой частоте вращения коленчатого вала двигателя
указатель может показывать низкое давление моторного
масла (L).

Давление моторного масла находится в нормальном рабочем
диапазоне, если стрелка указателя расположена в зоне c
(См. иллюстрацию).

ВНИМАНИЕ

Этот датчик не сообщает о низком уровне масла в под-

•

доне картера двигателя. Для проверки уровня масла
пользуйтесь измерительным щупом. (См. «Моторное
масло» в разделе «8. Техническое обслуживание и опе-
рации, выполняемые владельцем».)

Если при нормальном уровне моторного масла стрелка

•

указателя не смещается, доставьте автомобиль в сер-
висный центр официального дилера NISSAN для про-
верки его исправности. Продолжение работы двигателя
в этих условиях может привести к выходу двигателя из
строя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 4

Приборная панель и органы управления

ВОЛЬТМЕТР

При положении ON выключателя зажигания, вольтметр пока-
зывает напряжение аккумуляторной батареи. Во время работы
двигателя вольтметр показывает напряжение генератора.

Но при запуске двигателя стрелка вольтметра выходит из указан-
ных пределов и показывает меньшее значение. Если при рабо-
тающем двигателе стрелка вольтметра не находится в пределах
нормального диапазона (от 10,5 до 15,5 В), это может указывать
на неисправность системы электрооборудования. Обратитесь к
официальному дилеру NISSAN для проверки и ремонта системы.

ПОДСВЕТКА ПАНЕЛИ УПРАВЛЕНИЯ
И ПРИБОРОВ

Подсветка приборов и указателей включается после того,
как водитель с ключом Intelligent Key сядет в автомобиль и
закроет свою дверь.

После запуска двигателя стрелки спидометра и тахометра
сместятся от нулевого положения, и яркость подсветки при-
боров постепенно увеличится.

Вы можете включить или выключить эту функцию.
(См. «Маршрутный компьютер» ниже в этом разделе).

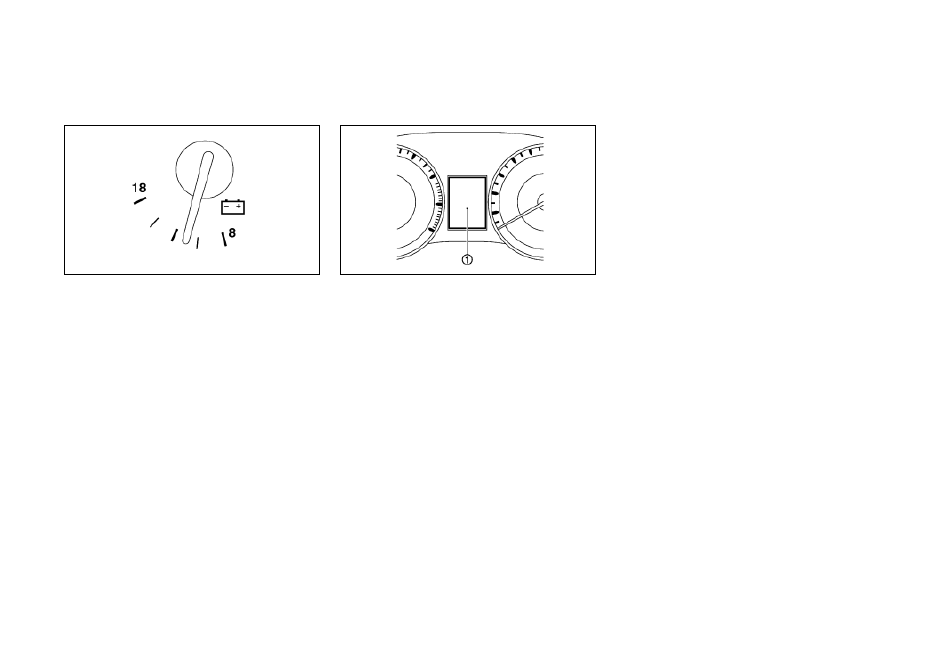

ДИСПЛЕЙ ИНФОРМАЦИИ ОБ АВТОМОБИЛЕ

Когда зажигание включено в положение ON, на информа-
ционном дисплее c, расположенном между спидометром и
тахометром, индицируется следующая информация:

Одометр/счетчик частичного пробега по двум маршру-



там (См. «Одометр/счетчик частичного пробега по двум
маршрутам» выше в этом разделе.)

Индикатор положения селектора диапазонов автомати-



ческой коробки передач

Индикатор режима системы полного привода (4WD)



(См. «Система полного привода (4WD) в разделе
«5. Пуск двигателя и вождение автомобиля».)

Индикатор адаптивной системы полного привода



(См. «Выключатель адаптивного режима системы пол-
ного привода» в разделе «5. Пуск двигателя и вождение
автомобиля».)

Регулятор яркости подсветки приборной панели



(См. «Регулятор яркости подсветки приборной панели»
ниже в этом разделе.)

Матричный жидкокристаллический дисплей (См. «Ма-



тричный жидкокристаллический дисплей») ниже в этом
разделе.

Маршрутный компьютер (См. «Маршрутный компью-



тер» ниже в этом разделе.)

Указатель температуры наружного воздуха (См. «Указа-



тель температуры наружного воздуха [ICY] — °C или °F»
ниже в этом разделе.)

Индикатор положения селектора диапазонов
автоматической коробки передач

Индикатор указывает положение селектора автоматической
коробки передач при включении зажигания в положение ON.
(См. «Вождение автомобиля с автоматической коробкой пере-
дач» в разделе «Пуск двигателя и вождение автомобиля»).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 5

Приборная панель и органы управления

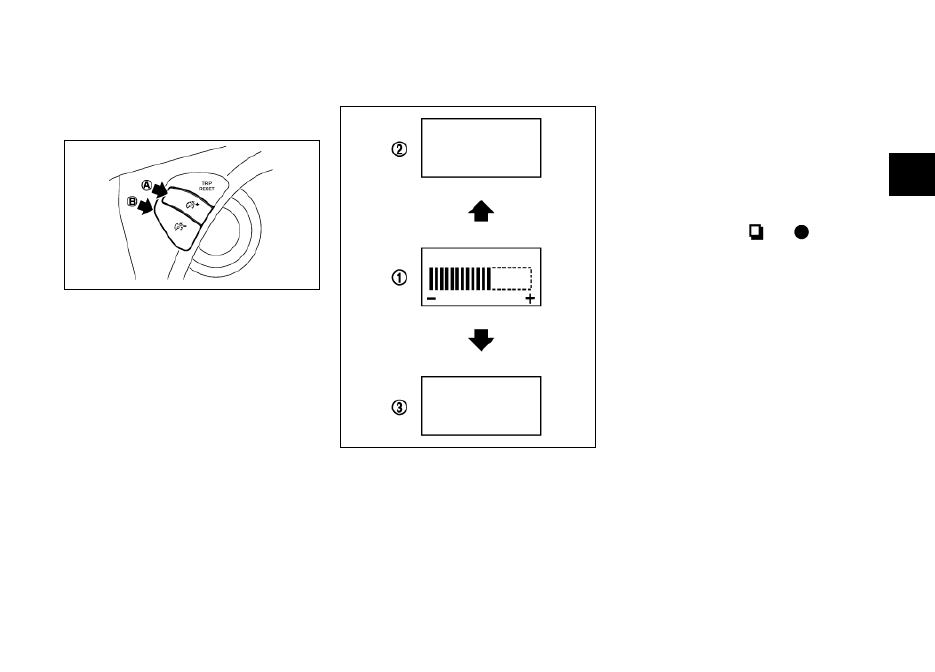

РЕГУЛЯТОР ЯРКОСТИ ПОДСВЕТКИ
ПРИБОРНОЙ ПАНЕЛИ

Регулятор яркости подсветки приборной панели функциониру-
ет, если выключатель зажигания находится в положении ON.

При воздействии на регулятор, матричный жидкокристалли-
ческий дисплей (дисплей информации об автомобиле) пере-
ключается в режим регулировки яркости.

Нажмите на верхнюю кнопку A, чтобы увеличить яркость
подсветки панели приборов. Индикатор d сместится в сто-
рону +. По достижении максимальной яркости на дисплее
появится надпись [ЯРКОСТЬ МАКС.] d.

Нажмите на нижнюю кнопку B, чтобы уменьшить яркость
подсветки панели приборов. Индикатор c сместится в сто-
рону —. По достижении минимальной яркости на дисплее e
появится надпись [ЯРКОСТЬ МИН.].

Дисплей возвращается к обычному режиму работы при сле-
дующих условиях:

Если регулятор яркости подсветки не будет нажат в тече-



y

ние более чем 5 секунд.

Если будет нажата кнопка



y

 или

 с правой сто-

роны панели приборов.

Я Р К О С Т Ь

М А К С .

Я Р К О С Т Ь

Я Р К О С Т Ь

М И Н .

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  4  5  6  7   ..
