6 - 4

 В случае неисправности

Места расположения опор домкрата

Снятие поврежденного колеса

ОПАСНОСТЬ

Перед использованием домкрата прочитайте наклейку с

•

предупреждениями на корпусе домкрата.

Запрещено находиться под автомобилем, который удер-

•

живается только домкратом: Используйте дополнитель-
ные опорные стойки.

Используйте только домкрат, которым укомплектован

•

ваш автомобиль. Домкрат предназначен только для
подъема вашего автомобиля при замене поврежденного
колеса.

Не пользуйтесь вашим домкратом для подъема других

•

автомобилей.

Устанавливайте домкрат только в специально предназна-

•

ченных для этого местах на кузове автомобиля. Запреще-
но упирать домкрат в другие места кузова или подвески.

Не поднимайте автомобиль выше, чем это нужно для

•

замены колеса.

b. Ковровое

покрытие

c.  Запасное колесо (при наличии) – отверните держа-

тель, вращая его против часовой стрелки.

d. Домкрат

e. Инструменты

ВНИМАНИЕ

Перед извлечением запасного колеса из багажного

•

отсека сдвижное заднее сиденье должно быть макси-
мально смещено вперед.

Перед укладкой запасного колеса в багажный отсек

•

сдвижное заднее сиденье должно быть установлено в
переднем положении.

ДЕМОНТАЖ ДЕКОРАТИВНОГО КОЛПАКА (для
некоторых вариантов исполнения автомобиля)

ОПАСНОСТЬ

При снятии декоративного колпака будьте осторожны. Кол-
пак может резко отсоединиться от колеса и нанести вам
травму.

Используя подходящий инструмент, снимите декоративный
колпак, как показано на рисунке.

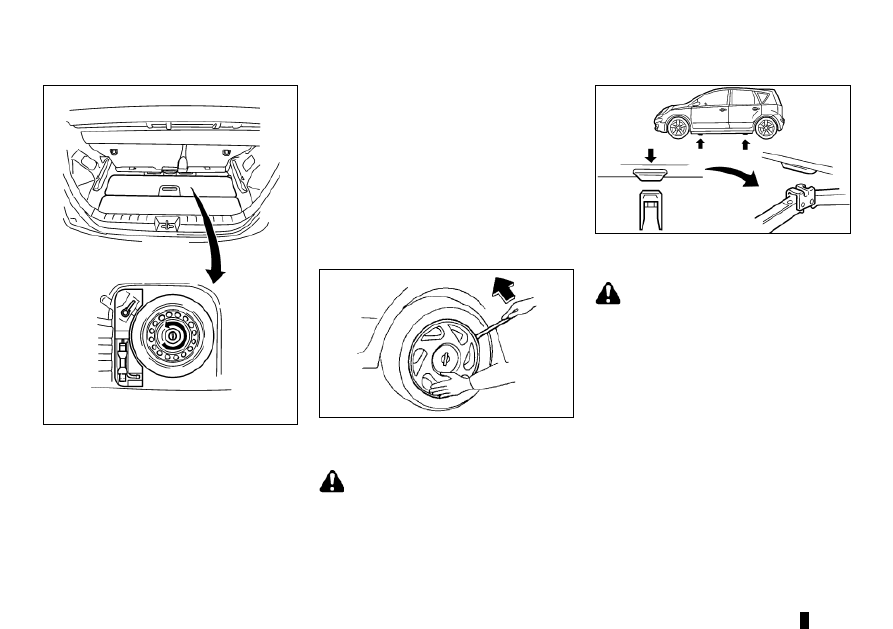

Подготовка запасного колеса и инструментов

Запасное колесо, домкрат и необходимые инструменты на-
ходятся в багажном отделении.

Откройте дверь багажного отделения.

1.

В указанной ниже последовательности извлеките пере-

2.

численные предметы:

a.  Система «Flexi-board» (для некоторых вариантов ис-

полнения автомобиля)

6 - 5

 В случае неисправности

Чтобы поднять автомобиль, вращайте ручку домкрата по

5.

часовой стрелке, как показано на иллюстрации.

Осторожно поднимите автомобиль до полного отрыва

6.

колеса от поверхности дороги.

Отверните колесные болты и снимите колесо с повреж-

7.

денной шиной.

Отпустите все болты крепления колеса, отвернув их

4.

колесным ключом на один-два оборота против часовой
стрелки.



Не отворачивайте полностью колесные болты, пока ко-
лесо опирается на дорогу.

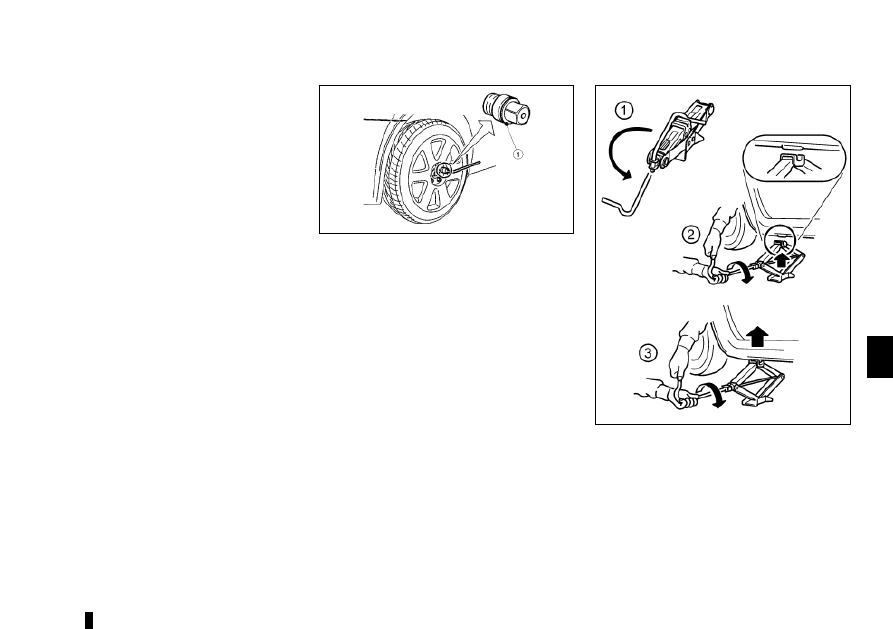

Колеса, оснащенные «секретным» болтом (для некото-
рых вариантов исполнения автомобиля):



Если колесо оснащено «секретным» болтом, установите
на болт специальную насадку



 и ослабьте ее, как было

изложено выше.



«Секретный» болт можно отвернуть только с помощью
специальной насадки. Если вы хотите заказать дубликат
специальной головки, то потребуется сообщить дилеру
ее номер.

  Запишите кодовый номер специальной головки на

страницу «Конфиденциальная информация», которая
имеется в конце данного Руководства, и храните ее
в безопасном месте, но не в автомобиле. Если вы по-
теряете специальную головку для секретных болтов,
обратитесь к официальному дилеру NISSAN, который
изготовит дубликат головки по ее кодовому номеру.

Запрещено подкладывать под домкрат или под его

•

опорную головку деревянные бруски, камни и т.д.

Запрещено запускать двигатель или оставлять его ра-

•

ботать, если автомобиль поднят на домкрате. Автомо-
биль может неожиданно сдвинуться с места, что может
вызвать дорожно-транспортное происшествие.

Не разрешайте пассажирам оставаться в автомобиле,

•

который поднят домкратом.

Полностью разгрузите автомобиль от перевозимого

•

багажа и грузов.

Подложите противооткатные упоры под колесо, которое

•

расположено по диагонали относительно демонтируе-
мого колеса (см. выше).

ВНИМАНИЕ

Домкрат должен опираться на ровную твердую поверх-
ность.

Установите домкрат таким образом, чтобы его головка

1.

располагалась точно под специальной площадкой под
порогом кузова, как показано на рисунке.

Совместите среднюю часть головки домкрата с высту-

2.

пом в опорной точке кузова, как показано на рисунке.

Совместите паз в головке домкрата с ребром на кузове.

3.

6 - 6

 В случае неисправности

ОПАСНОСТЬ

Подтяните колесные болты после пробега автомобиля 1000
км (а также после замены неисправного колеса и в других
подобных случаях).

Болты крепления колеса должны быть постоянно затянуты
необходимым моментом. Рекомендуется проверять момент
затяжки болтов и при необходимости подтягивать болты
крепления колес при каждом техническом обслуживании.

Доведите давление воздуха в запасном колесе до величины,
рекомендованной для ХОЛОДНЫХ шин.

Шины считаются холодными, если автомобиль простоял не-
подвижно не менее трех часов или после длительной стоян-
ки проехал не более 1,6 км.

Рекомендуемое давление воздуха в ХОЛОДНЫХ шинах при-
ведено на табличке, наклеенной на центральной стойке ку-
зова в проеме водительской двери.

Укладка снятого колеса и инструмента

ОПАСНОСТЬ

После замены колеса убедитесь в том, что снятое колесо,
домкрат и инструменты уложены должным образом и на-
дежно закреплены. В случае дорожно-транспортного проис-
шествия или резкого торможения автомобиля эти предметы,
если они не будут закреплены должным образом, могут
представлять опасность для находящихся в салоне людей.

Уложите поврежденное колесо, домкрат и инструмент в

1.

предназначенные для этого места.

Запрещается смазывать колесные болты. Смазанные

•

болты могут отвернуться.

Очистите от грязи прилегающие поверхности колеса и

1.

ступицы.

Осторожно установите колесо и заверните колесные

2.

болты рукой.



Колеса, оснащенные «секретным» болтом (для некото-
рых вариантов исполнения автомобиля):



Вставьте специальную насадку в колесный ключ и нажи-
вите болты вручную.

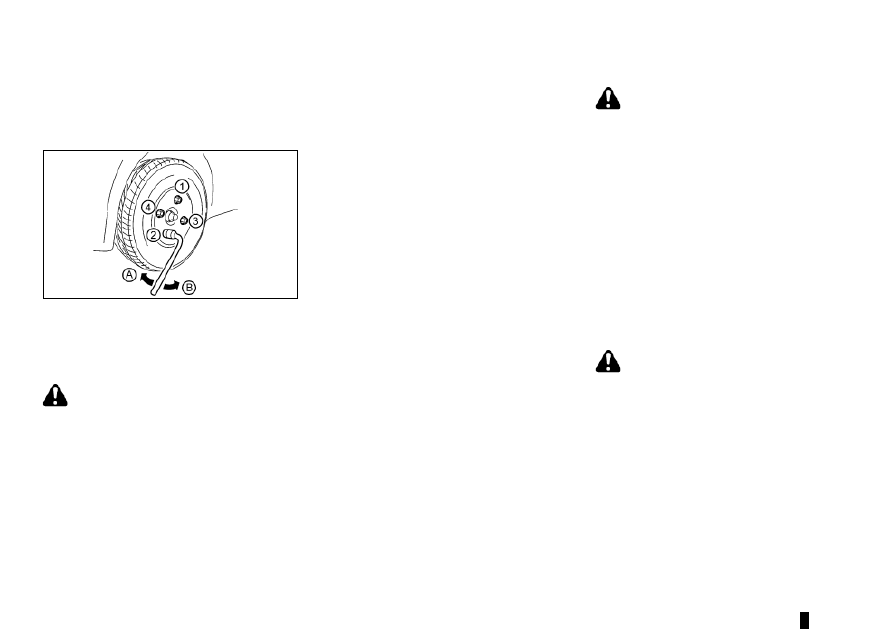

Затяните болты колесным ключом в последовательно-

3.

сти



 –



, показанной на рисунке.

Медленно опустите автомобиль до тех пор, пока колесо

4.

не коснется поверхности дороги.

Затем с помощью колесного ключа окончательно затя-

5.

ните колесные болты в указанной на рисунке последо-
вательности.

Полностью опустите автомобиль.

6.

Установите на место декоративный колпак (для некото-

7.

рых вариантов исполнения автомобиля).

ПРИМЕЧАНИЕ

Чтобы правильно установить центральный колпак, не-
обходимо ориентировать логотип NISSAN на колпаке
перпендикулярно отверстию под ниппель.

При первой же возможности следует затянуть колесные
болты требуемым моментом с помощью динамометриче-
ского ключа.

Момент затяжки колесных болтов:

105 Н•м (11 кг-м, 77 фунто-футов)

ВНИМАНИЕ

Колесо имеет большую массу. Будьте осторожны, чтобы не
уронить колесо на ноги, и используйте рабочие перчатки во
избежание травмирования рук.

А.   Затягивание

B.    Отвинчивание

Установка колеса

ОПАСНОСТЬ

Малоразмерное запасное колесо предназначено только

•

для временного использования вместо поврежденного
колеса. См. раздел «Запасное колесо» выше в этой главе.

Не используйте колесные болты, не предназначенные

•

для вашего автомобиля. Неподходящие или плохо затя-
нутые болты могут стать причиной ослабления посадки
колеса или его отсоединения во время движения, Это
может привести к аварии.

6 - 7

 В случае неисправности

Проверьте срок годности герметика, указанный на эти-



•

кетке на емкости с герметиком. Запрещается пользо-
ваться герметиком, если срок годности истек.

Если шина полностью соскочила с обода колеса внутрь

•

или наружу

Если поврежден обод колеса

•

Если повреждены два или более колеса.

•

Пользование набором для временного
ремонта шин

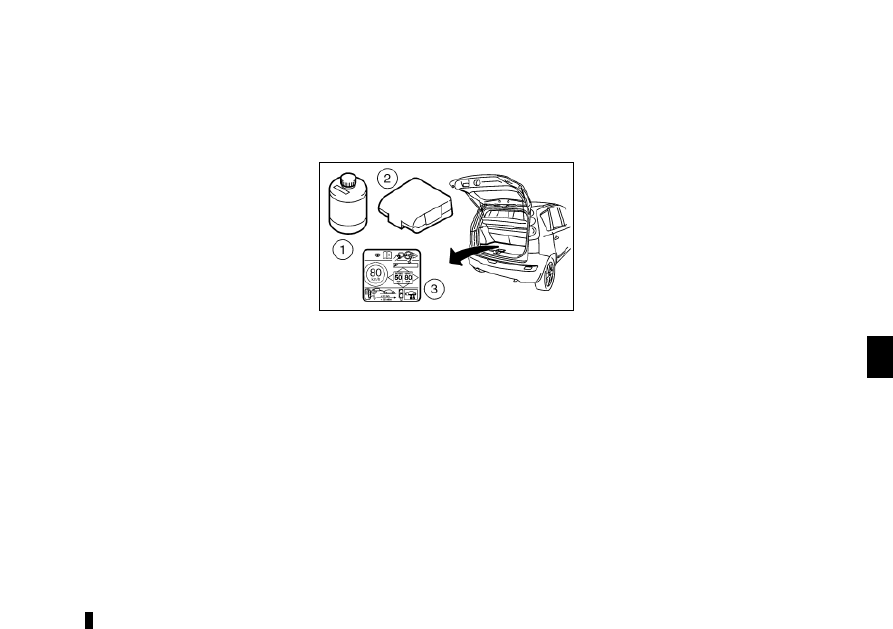

Достаньте набор для временного ремонта шин из багажного
отделения. Комплект состоит из следующих предметов:

1.   Емкость с герметиком

2.   Воздушный компрессор

3.   Наклейка с предупреждением об ограничении скорости

движения

Перед тем, как пользоваться набором
для временного ремонта шин

Если в шине застрял инородный предмет (например,



•

гвоздь или винт), не вынимайте его.

ПРИМЕЧАНИЕ



Поврежденное колесо может не умещаться в отделение,
предусмотренное для запасного колеса. Как можно ско-
рее отремонтируйте и установите на место стандартное
колесо.

Установите на место ковровое покрытие и панели систе-

2.

мы Flexi-board (для некоторых вариантов исполнения
автомобиля).

Закройте дверь багажного отделения.

3.

РЕМОНТ ПОВРЕЖДЕННОЙ ШИНЫ
(автомобили, оснащенные комплектом для
временного ремонта поврежденного колеса)

Вместо запасного колеса автомобиль может быть оснащен
комплектом для временного ремонта поврежденного коле-
са. Этот комплект предназначен только для временного ре-
монта небольших повреждений шин. После использования
набора для ремонта шин, обратитесь к дилеру NISSAN для
проверки и ремонта поврежденной шины.

ВНИМАНИЕ

Не используйте комплект для ремонта шин в перечисленных
ниже случаях. Обратитесь к официальному дилеру NISSAN
для выполнения необходимого ремонта.

Если истек срок годности герметика (указанный на эти-

•

кетке баллона с герметиком)

Если размер повреждения превышает 4 мм

•

При повреждении боковины шины

•

Если после повреждения шины вы продолжали движе-

•

ние, и это привело к значительному снижению давления
воздуха в шине

6 - 8

 В случае неисправности

Надежно подсоедините шланг компрессора к воздушно-

5.

му вентилю шины A.

Вставьте вилку компрессора в электрическую розетку

6.

B автомобиля. Подробнее см. раздел «Электрическая
розетка» главы «2. Приборная панель и органы управ-
ления».

Поверните замок зажигания в положение ACC.

7.

Включите компрессор и накачайте шину до давления,

8.

указанного на табличке, расположенной на средней
стойке кузова со стороны водителя.

ВНИМАНИЕ

Не допускайте работу компрессора в течение более чем 10
минут.

Если вы не можете довести давление воздуха в шине до ре-
комендованной величины в течение 10 минут, это означает,
что шина повреждена слишком серьезно, и это повреждение
нельзя устранить при помощи комплекта для временного
ремонта шины. Обратитесь на сервисную станцию офици-
ального дилера NISSAN.

Отключите шланг компрессора от вентиля шины. Неза-

9.

медлительно начните движение автомобиля со скоро-
стью не более 80 км/ч.

Через 10 минут или после пробега 5 км, остановитесь

10.

и проверьте давление воздуха в шине. Если давление
воздуха в шине не снизилось, ремонт был выполнен
хорошо.



Если давление воздуха ниже указанного на табличке, по-
вторите процедуру, начиная с шага 5.



Если давление воздуха в шине вновь снижается ниже
130 кПа, то шина не может быть отремонтирована при
помощи данного ремонтного комплекта. Обратитесь на
сервисную станцию официального дилера NISSAN.

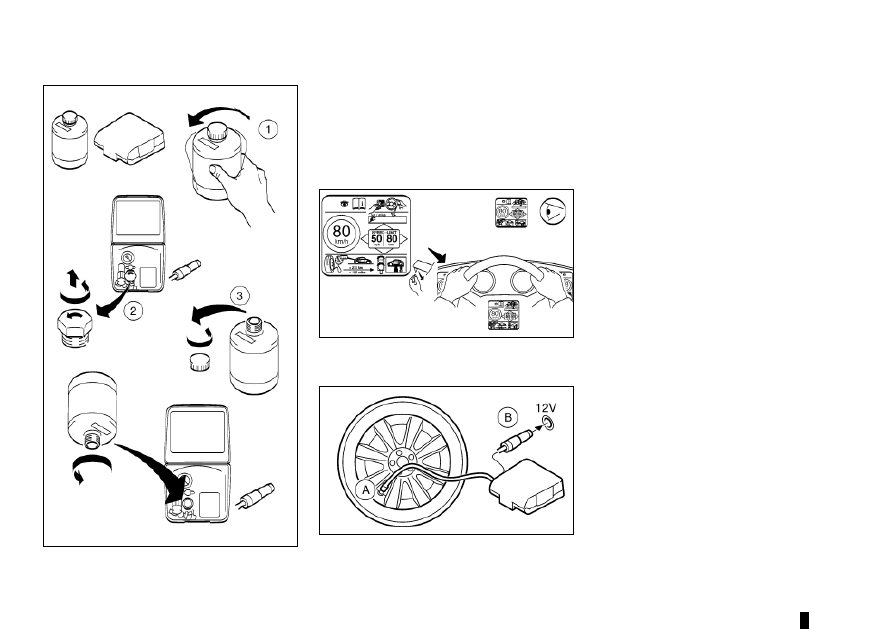

Ремонт шины

Тщательно взболтайте емкость с герметиком.

1.

Снимите крышку емкости с герметиком, а также оранже-

2.

вую крышку с воздушного компрессора.

Вверните емкость с герметиком в отверстие компрессо-

3.

ра (которое было закрыто оранжевой крышкой).

Наклейте этикетку с предупреждением об ограничении

4.

скорости движения в месте, заметном для водителя.

6 - 9

 В случае неисправности

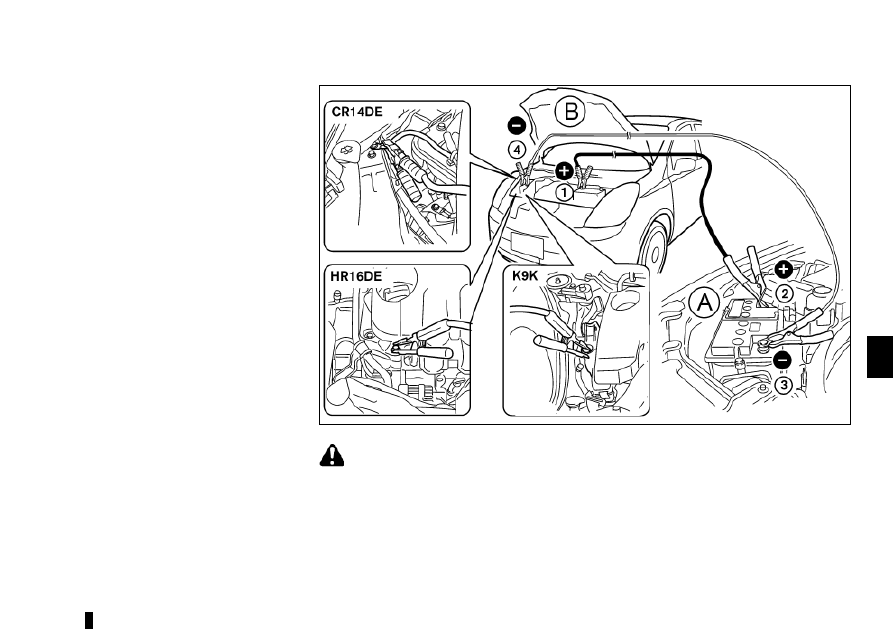

ЗАПУСК ДВИГАТЕЛЯ ОТ АККУМУЛЯТОРНОЙ
БАТАРЕИ ДРУГОГО АВТОМОБИЛЯ

Аккумуляторные батареи выделяют взрывоопасный

•

водород. Поэтому запрещается приближаться к акку-
муляторной батарее с источником открытого пламени и
искрящими предметами.

При работе с аккумуляторной батареей или в зоне около

•

нее всегда надевайте защитные очки, а также снимайте
кольца, браслеты и прочие ювелирные изделия.

ОПАСНОСТЬ

Неправильный запуск двигателя от вспомогательной

•

аккумуляторной батареи может привести к взрыву ба-
тареи. Взрыв аккумуляторной батареи чреват тяжелыми
травмами и даже гибелью людей. Это может привести
также к повреждению автомобиля. Строго соблюдайте
все инструкции, которые приведены ниже.

После ремонта шины

Как можно скорее обратитесь на сервисную станцию офи-
циального дилера NISSAN или в специализированную ши-
норемонтную мастерскую для профессионального ремонта
поврежденного колеса или для его замены.

6 - 10

 В случае неисправности

Запустите двигатель автомобиля

10.

B, действуя в обыч-

ном порядке.

ВНИМАНИЕ

Не допускайте непрерывную работу стартера дольше 10 се-
кунд. Если двигатель не запустился сразу, выключите зажи-
гание, подождите примерно 10 секунд и повторите попытку.

После запуска двигателя на вашем автомобиле осторож-

11.

но отсоедините вначале «отрицательный» провод, затем
– «положительный» (



 →



→



 →



).

Снимите и выбросите ветошь, которой была прикрыта

12.

батарея, поскольку она может быть забрызгана электро-
литом.

Установите на место вентиляционные пробки аккумуля-

13.

торной батареи (если они предусмотрены).

Закройте капот.

14.

Отключите все не требуемые в данное время потреби-

4.

тели электроэнергии (фары, аварийную сигнализацию
и т.д.).

Проверьте, чтобы замок зажигания на автомобиле с

5.

разряженной батареей находился в положении LOCK
(Блокировка).

Откройте капот. Подробнее см. раздел «Открывание ка-

6.

пота» главы «3. Подготовка к началу движения».

Снимите с аккумуляторной батареи вентиляционные

7.

колпачки (при их наличии), и накройте батарею вето-
шью.

Присоедините зажимы удлинительных проводов в по-

8.

следовательности (



 →



 →



 →



), как показано

на иллюстрации.

ВНИМАНИЕ

Всегда соединяйте «положительную» клемму с «по-

•

ложительной», а «отрицательную» - с «массой» кузова,
например, с такелажным рымом на двигателе, но не с
«отрицательной» клеммой аккумуляторной батареи не-
посредственно.

Неправильное подключение удлинительных проводов

•

может вывести из строя систему заряда аккумулятор-
ной батареи.

Убедитесь в том, что соединительные кабели не будут

•

касаться подвижных элементов в моторном отсеке.

При подключении и отключении удлинительных прово-

•

дов будьте осторожны, чтобы не прикоснуться зажима-
ми «положительного» провода к кузову автомобиля или
к зажимам «отрицательного» провода.

Запустите двигатель автомобиля

9.

A и дайте ему по-

работать несколько минут на холостом ходу. Поддер-
живайте частоту вращения коленчатого вала примерно
2000 об/мин.

При запуске двигателя от дополнительной аккумулятор-

•

ной батареи не наклоняйтесь над ней.

Избегайте попадания электролита в глаза, на открытые

•

участки кожи, одежду или на лакокрасочное покрытие
автомобиля. Электролит представляет собой раствор
серной кислоты, которая отличается высокой коррози-
онной активностью и может вызвать тяжелые ожоги.
В случае попадания электролита на кожу или на по-
верхность автомобиля немедленно промойте эти места
большим количеством воды.

Храните аккумуляторные батареи в местах, которые не-

•

доступны для детей.

Для пуска двигателя вашего автомобиля разрешается

•

применять только аккумуляторные батареи с номиналь-
ным напряжением 12 В. Использование аккумуляторной
батареи с другим напряжением приведет к поврежде-
нию электрических и электронных систем вашего ав-
томобиля.

Запрещается запускать двигатель от дополнительной

•

аккумуляторной батареи, если электролит в аккумуля-
торной батарее вашего автомобиля замерз. Это может
привести к взрыву аккумуляторной батареи и тяжелым
травмам.

Подготовьте автомобиль с исправной аккумуляторной

1.

батареей A для запуска двигателя вашего автомобиля

B.

ВНИМАНИЕ

Не допускайте непосредственного контакта между кузо-
вами двух автомобилей.

Включите стояночный тормоз.

2.

На автомобиле с механической коробкой передач вклю-

3.

чите передачу заднего хода. Если автомобиль оснащен
автоматической коробкой передач, переведите рычаг
селектора в положение P (Стоянка).

6 - 11

 В случае неисправности

ПЕРЕГРЕВ ДВИГАТЕЛЯ

ЗАПУСК ДВИГАТЕЛЯ ТОЛКАНИЕМ ИЛИ
БУКСИРОВАНИЕМ АВТОМОБИЛЯ

На автомобиле с механической коробкой передач вклю-

4.

чите передачу заднего хода. Если автомобиль оснащен
автоматической коробкой передач, переведите рычаг
селектора в положение P (Стоянка).

НЕ ГЛУШИТЕ ДВИГАТЕЛЬ.

Откройте все окна.

5.

Выключите кондиционер воздуха (для некоторых вари-

6.

антов исполнения автомобиля).

Включите отопитель и установите режим максималь-

7.

ного подогрева (НОТ) поступающего в салон воздуха.
Включите вентилятор отопителя на максимальную по-
дачу воздуха.

Выйдите из автомобиля.

8.

Перед тем как открывать капот, визуально и на слух

9.

проверьте наличие выхода пара и утечки охлаждающей
жидкости из радиатора. Подождите, пока выход пара
или течь охлаждающей жидкости полностью не пре-
кратится.

Откройте капот. Подробнее см. раздел «Открывание ка-

10.

пота» главы «3. Подготовка к началу движения».

Убедитесь, что вентилятор системы охлаждения рабо-

11.

тает.

Визуально проверьте радиатор и шланги на наличие

12.

признаков утечки охлаждающей жидкости.

ОПАСНОСТЬ

Немедленно остановите двигатель, если обнаружена утечка
охлаждающей жидкости, ослаб или отсутствует ремень при-
вода вентилятора, а также, если вентилятор не работает.

ОПАСНОСТЬ

Запрещается продолжать движение автомобиля при

•

перегреве двигателя. Это может привести к возгоранию
двигателя и пожару.

Не открывайте капот, если из моторного отсека идет

•

пар.

Во избежание ожогов охлаждающей жидкостью ни-

•

когда не снимайте крышку горловины радиатора на
горячем двигателе. Если снять крышку радиатора при
горячем двигателе, то брызги горячей охлаждающей
жидкости, находящейся под избыточным давлением,
могут выплеснуться из радиатора и привести к ожогам
или серьезным травмам.

Если из системы охлаждения двигателя выходит пар

•

или выливается охлаждающая жидкость, то во избе-
жание ожогов отойдите от автомобиля на безопасное
расстояние.

При нагреве охлаждающей жидкости двигателя до

•

определенной температуры включается вентилятор си-
стемы охлаждения двигателя.

Будьте осторожны, чтобы ваши руки, волосы, украшения

•

или одежда не попали в зону вращения лопастей венти-
лятора или на шкивы ременной передачи.

Если двигатель вашего автомобиля перегрелся (стрелка ука-
зателя температуры вышла в красную зону), если двигатель
потерял мощность или слышен посторонний шум, то необ-
ходимо предпринять следующее:

Соблюдая меры безопасности, сверните с проезжей ча-

1.

сти дороги на обочину.

Включите аварийную сигнализацию.

2.

Включите стояночный тормоз.

3.

ВНИМАНИЕ

Если автомобиль оснащен трехкомпонентным ката-

•

литическим нейтрализатором отработавших газов, то
запрещается запускать двигатель путем толкания или
буксирования автомобиля. Это может привести к выходу
из строя нейтрализатора.

Двигатель автомобиля с автоматической коробкой пере-

•

дач невозможно запустить методом толкания или бук-
сирования. Это может вывести трансмиссию из строя.

Запрещается запускать двигатель с помощью букси-

•

ровки автомобиля. Если двигатель неожиданно зарабо-
тает, то буксируемый автомобиль может наехать сзади
на автомобиль-буксировщик.
