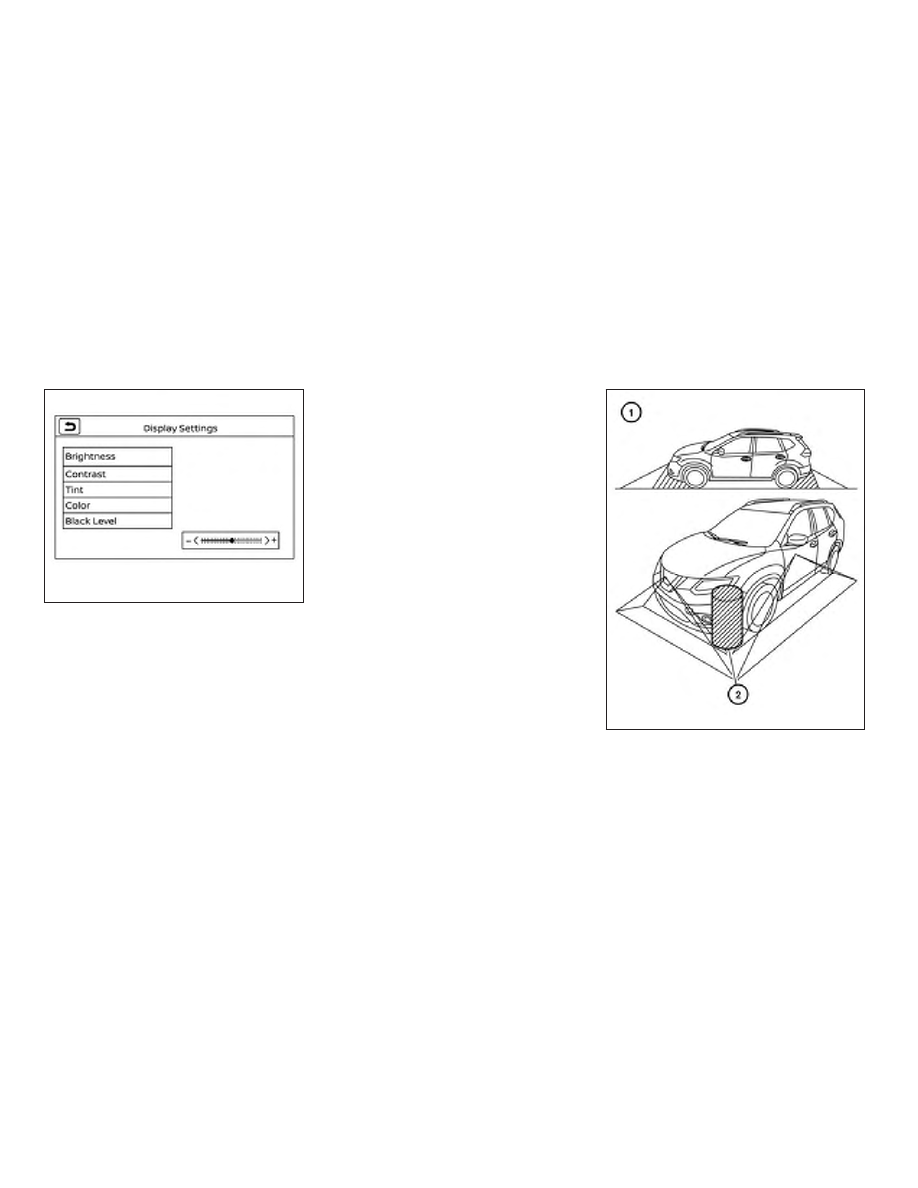

ADJUSTING THE SCREEN

1. While on the main menu screen, touch

the “Settings” key.

2. Use the arrow to tab to the next screen

and touch the “Camera” key.

3. Touch the “Display Settings” key.

4. Touch the “Brightness”, “Contrast”, Tint”,

“Color”, or “Black Level” key.

5. Adjust the item by touching the “+” or “–”

key on the touch-screen display.

NOTE:

Do not adjust any of the display settings
of the Intelligent Around View Monitor
while the vehicle is moving. Make sure
the parking brake is firmly applied.

INTELLIGENT AROUND VIEW
MONITOR SYSTEM LIMITATIONS

LHA5047

LHA3750

4-20

Monitor, climate, audio, phone and voice recognition systems

WARNING

Listed below are the system limitations
for Intelligent Around View Monitor.
Failure to operate the vehicle in accor-
dance with these system limitations
could result in serious injury or death.

∙ Do not use the Intelligent Around View

Monitor with the outside mirrors in
the stored position, and make sure
that the liftgate is securely closed
when operating the vehicle using the
Intelligent Around View Monitor.

∙ The apparent distance between ob-

jects viewed on the Intelligent Around
View Monitor differs from the actual
distance.

∙ The cameras are installed on the front

grille, the outside mirrors and above
the rear license plate. Do not put any-
thing such as a license plate frame on
the vehicle that covers or blocks the
view of the cameras.

∙ When washing the vehicle with high

pressure water, be sure not to spray it
around the cameras. Otherwise, wa-
ter may enter the camera unit causing
water condensation on the lens, a
malfunction, fire or an electric shock.

∙ Do not strike the cameras. They are

precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

There are some areas where the system
will not show objects and the system does
not warn of moving objects. When in the
front or rear view display, an object below
the bumper or on the ground may not be
viewed

䊊

1

. When in the bird’s-eye view, a tall

object near the seam

䊊

2

of the camera

viewing areas will not appear in the moni-
tor.

The following are operating limitations and
do not represent a system malfunction:

∙ There may be a delay when switching

between views.

∙ When the temperature is extremely

high or low, the screen may not display
objects clearly.

∙ When strong light directly shines on the

camera, objects may not be displayed
clearly.

∙ The screen may flicker under fluores-

cent light.

∙ The colors of objects on the Intelligent

Around View Monitor may differ some-
what from the actual color of objects.

∙ Objects on the Intelligent Around View

Monitor may not be clear and the color
of the object may differ in a dark envi-
ronment.

∙ There may be differences in sharpness

between each camera view of the
bird’s-eye view.

∙ Do not use wax on the camera lens.

Wipe off any wax with a clean cloth that
has been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

Monitor, climate, audio, phone and voice recognition systems

4-21

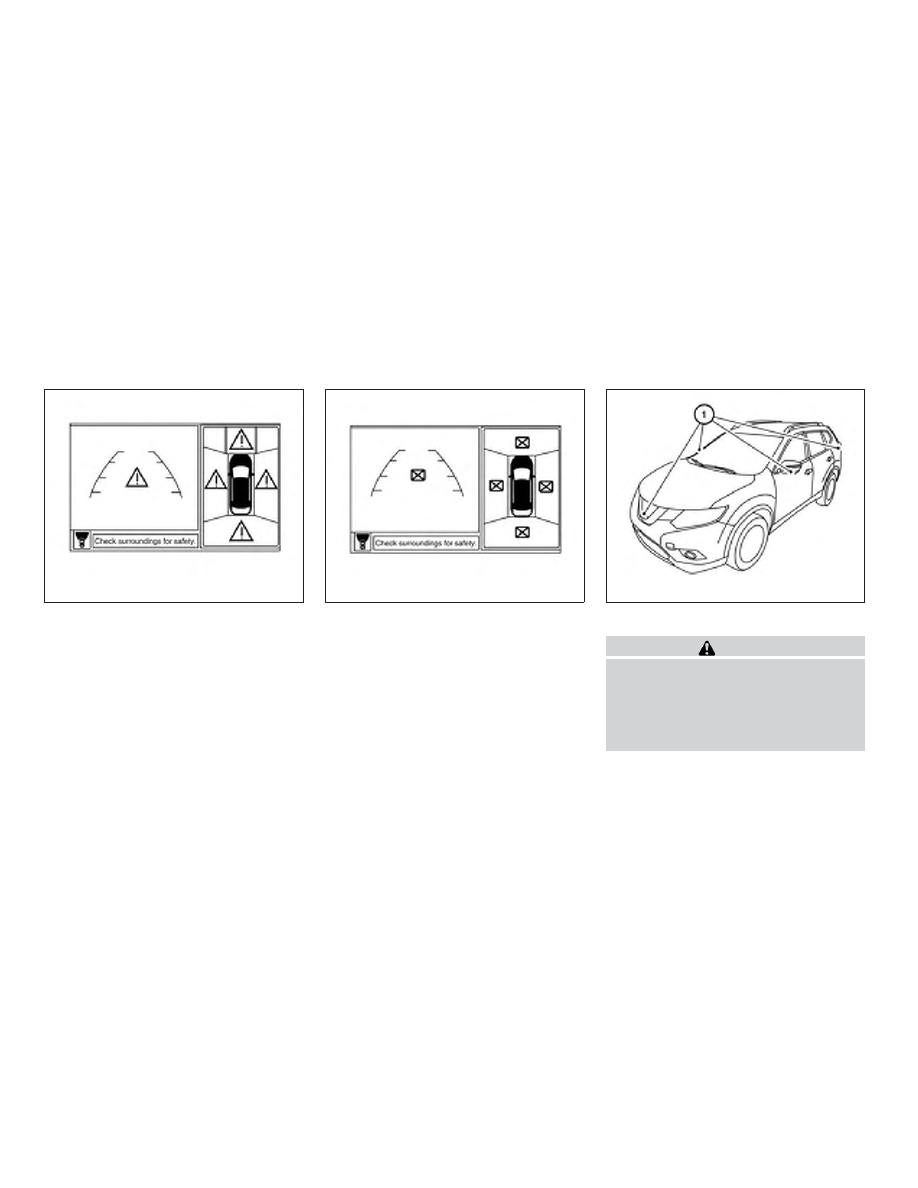

System temporarily unavailable

When the “!” icon is displayed on the screen,
there are abnormal conditions in the Intel-
ligent Around View Monitor. This will not
hinder normal driving operation but the
system should be inspected. It is recom-
mended that you visit a NISSAN dealer for
this service.

When the “[X]” icon is displayed on the
screen, the camera image may be receiv-
ing temporary electronic disturbances
from surrounding devices. This will not hin-
der normal driving operation but the sys-
tem should be inspected if it occurs fre-
quently. It is recommended that you visit a
NISSAN dealer for this service.

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration.

∙ Do not damage the cameras as the

monitor screen may be adversely
affected.

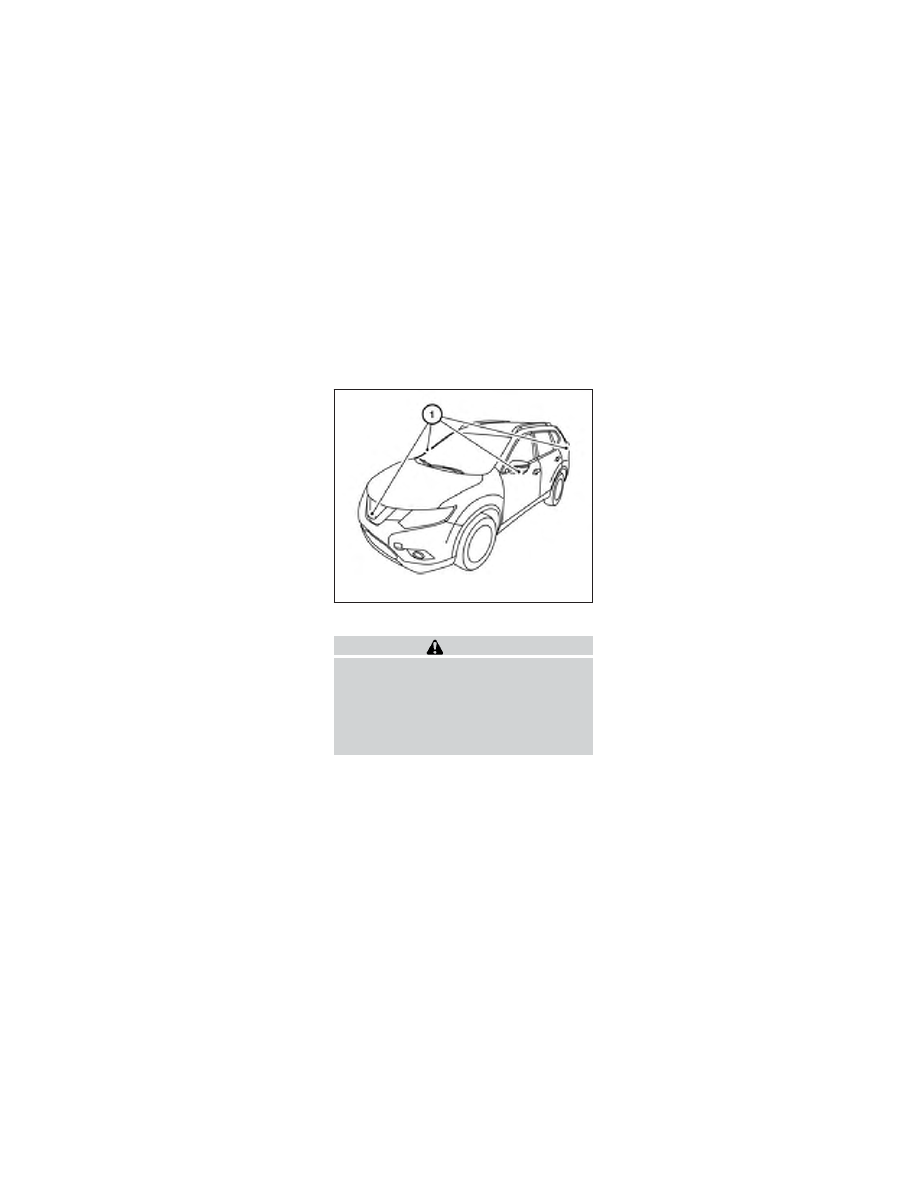

If dirt, rain or snow accumulates on any of
the cameras

䊊

1

, the Intelligent Around View

Monitor may not display objects clearly.
Clean the camera by wiping with a cloth
dampened with a diluted mild cleaning
agent and then wiping with a dry cloth.

LHA3591

LHA3592

LHA3700

4-22

Monitor, climate, audio, phone and voice recognition systems

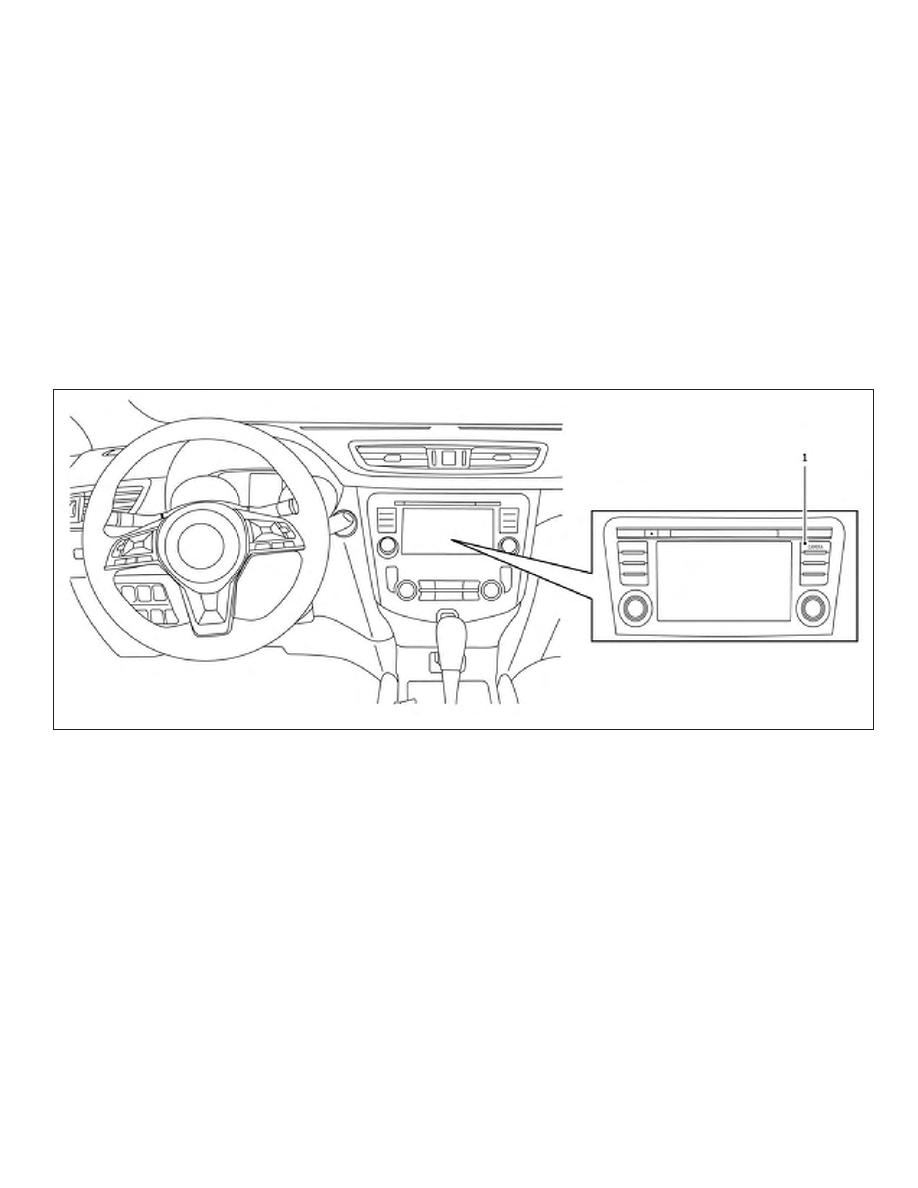

1. CAMERA button

LHA4694

MOVING OBJECT DETECTION (MOD)
(if so equipped)

Monitor, climate, audio, phone and voice recognition systems

4-23

WARNING

Failure to follow the warnings and in-
structions for proper use of the Moving
Object Detection (MOD) system could
result in serious injury or death

∙ The MOD system is not a substitute

for proper vehicle operation and is not
designed to prevent contact with ob-
jects surrounding the vehicle. When
maneuvering, always use the outside
mirrors and rearview mirror and turn
and check the surroundings to ensure
it is safe to maneuver.

∙ The system is deactivated at speeds

above 5 mph (8 km/h). It is reactivated
at lower speeds.

∙ The MOD system is not designed to

detect

surrounding

stationary

objects.

The MOD system can inform the driver of
moving objects near the vehicle when
backing out of garages, maneuvering in
parking lots and in other such instances.

The MOD system detects moving objects
by using image processing technology on
the image shown in the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:

∙ When the shift lever is in the R (Reverse)

position.

∙ When the CAMERA button is pressed to

activate the camera view on the display.

∙ When vehicle speed decreases below

approximately 6 mph (10 km/h) and the
camera screen is displayed.

The MOD system operates in the following
conditions when the camera view is dis-
played:

∙ When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects mov-
ing objects in the bird’s-eye view. The
MOD system will not operate if the out-
side mirrors are moving in or out, in the
stowed position, or if either front door is
opened.

Front and bird’s-eye views

LHA4190

4-24

Monitor, climate, audio, phone and voice recognition systems

∙ When the shift lever is in the D (Drive)

position and the vehicle speed is below
approximately 6 mph (10 km/h), the
MOD system detects moving objects in
the front view.

∙ When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 6 mph (10 km/h), the
MOD system detects moving objects in
the rear view. The MOD system will not
operate if the liftgate is open.

The MOD system does not detect moving
objects in the front-side view. The MOD
icon is not displayed on the screen when in
this view.

When the MOD system detects moving ob-
jects near the vehicle, a chime will be heard
when in front or rear view and a yellow
frame will be displayed on the view where
the objects are detected. While the MOD
system continues to detect moving ob-
jects, the yellow frame continues to be dis-
played.

NOTE:

While the RCTA chime (if so equipped) is
beeping, the MOD system does not
chime.

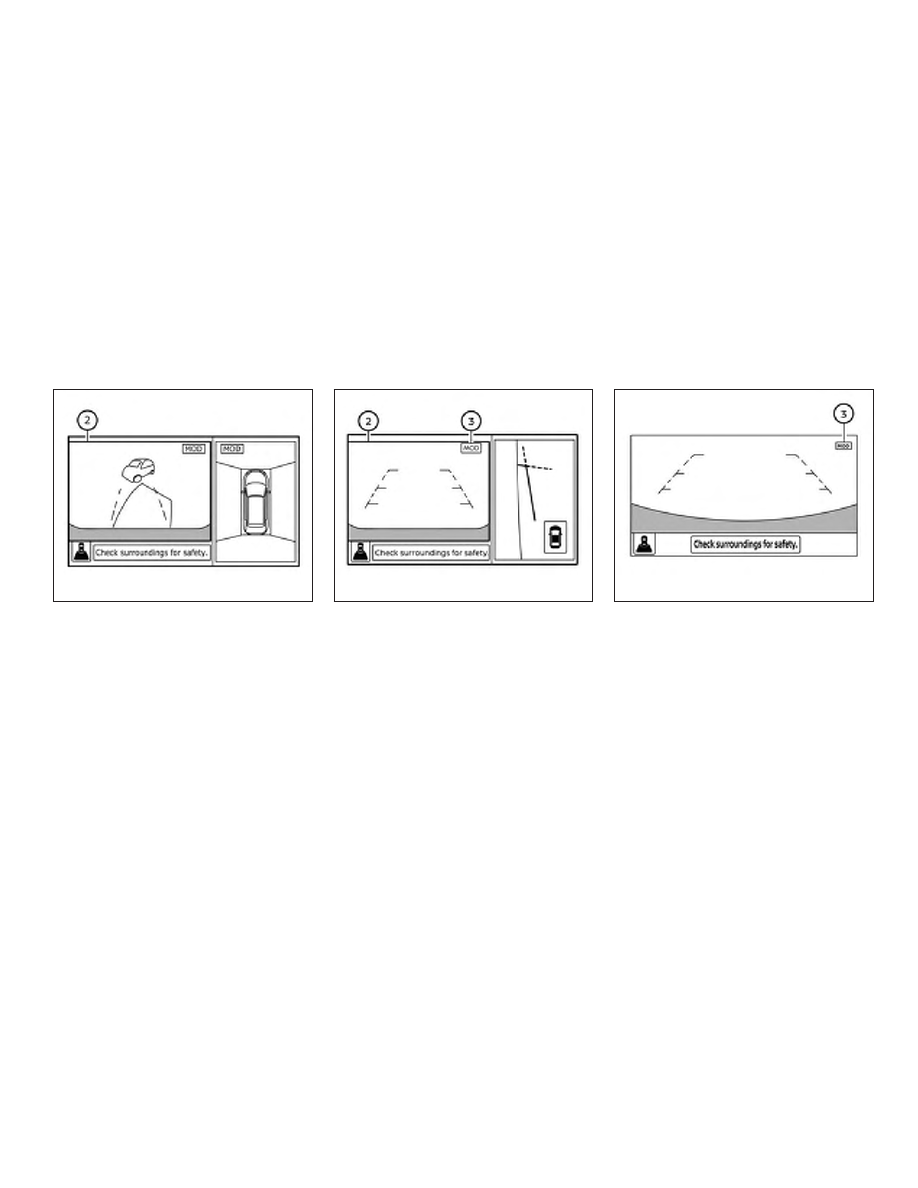

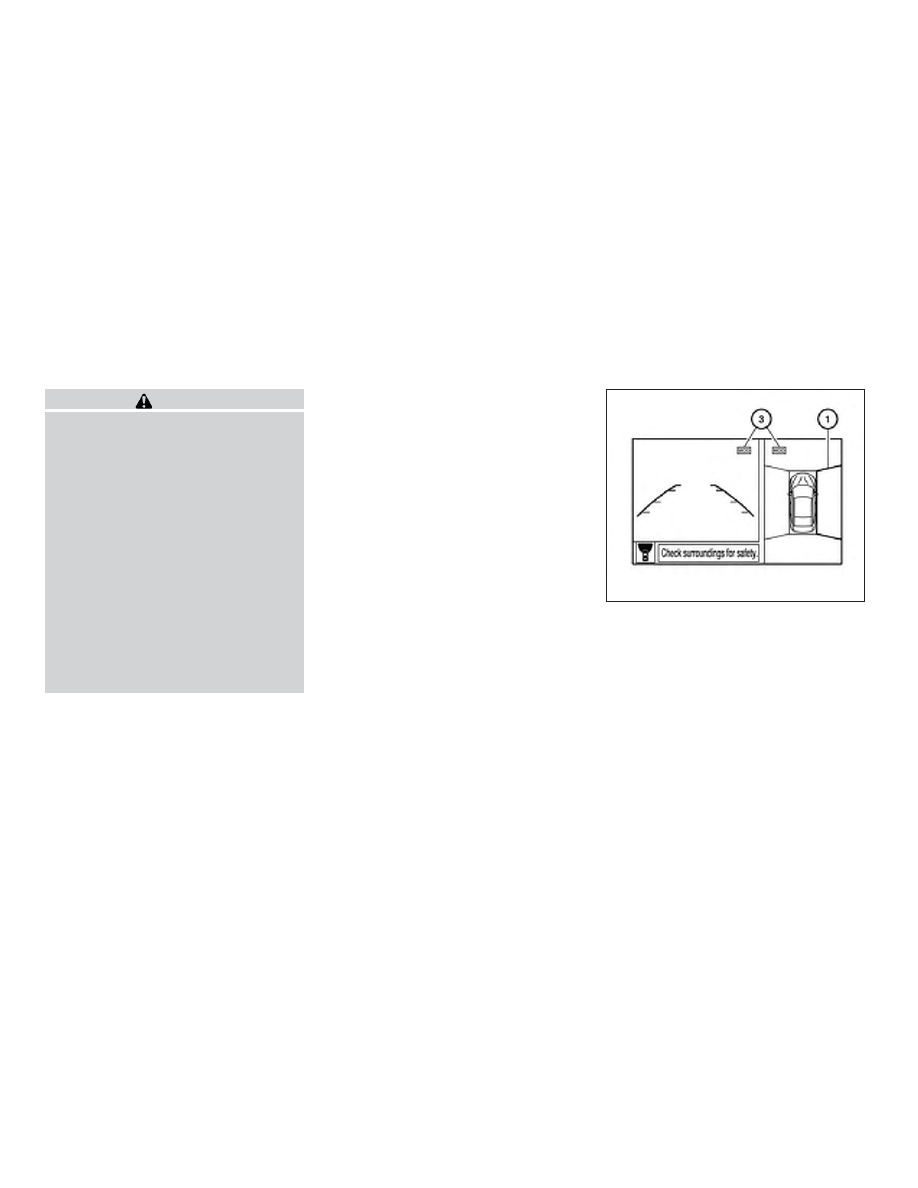

In the bird’s-eye view, the yellow frame

䊊

1

is

displayed on each camera image (front,
rear, right, left) depending on where mov-
ing objects are detected.

The yellow frame

䊊

2

is displayed on each

view in the front view and rear view modes.

A blue MOD icon

䊊

3

is displayed in the view

where the MOD system is operative. A gray

Rear and bird’s-eye views

LHA5171

Rear and front-side views

LHA4997

Rear-wide view

LHA4998

Monitor, climate, audio, phone and voice recognition systems

4-25

MOD icon is displayed in the view where the
MOD system is not operative.

If the MOD system is turned off, the MOD
icon

䊊

3

is not displayed.

TURNING MOD ON AND OFF (if so
equipped)

Some vehicles include the option to allow
the MOD system to be turned on or off.

To turn the MOD system on or off:

1. Press the

or

button on the

steering wheel and select “Settings” in
the vehicle information display.

2. Using the

buttons, select “Driver

Assistance” and press the OK button.

3. Select “Parking Aids”.

4. Toggle ON or OFF “Moving Object” us-

ing the OK button.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for MOD. Failure to operate the vehicle
in accordance with these system limita-
tions could result in serious injury or
death.

∙ Do not use the MOD system when

towing a trailer. The system may not
function properly.

∙ Excessive noise (for example, audio

system volume or open vehicle win-
dow) will interfere with the chime
sound, and it may not be heard.

∙ The MOD system performance will be

limited according to environmental
conditions and surrounding objects
such as:

– When there is low contrast be-

tween background and the moving
objects.

– When there is a blinking source of

light.

– When strong light such as another

vehicle’s headlight or sunlight is
present.

– When camera orientation is not in

its usual position, such as when a
mirror is folded.

– When there is dirt, water drops or

snow on the camera lens.

– When the position of the moving

objects

in

the

display

is

not

changed.

∙ The MOD system might detect flowing

water droplets on the camera lens,
white smoke from the muffler, mov-
ing shadows, etc.

∙ The MOD system may not function

properly depending on the speed, di-
rection, distance or shape of the mov-
ing objects.

∙ If your vehicle sustains damage to the

parts where the camera is installed,
leaving it misaligned or bent, the
sensing zone may be altered and the
MOD system may not detect objects
properly.

∙ When the temperature is extremely

high or low, the screen may not dis-
play objects clearly. This is not a
malfunction.

4-26

Monitor, climate, audio, phone and voice recognition systems

NOTE:

The blue MOD icon will change to orange
if one of the following has occurred:

∙ When the system is malfunctioning.

∙ When the component temperature

reaches a high level (icon will blink).

∙ When the RearView camera has de-

tected a blockage (icon will blink).

If the icon light continues to illuminate
orange, have the MOD system checked. It
is recommended that you visit a NISSAN
dealer for this service.

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration.

∙ Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

䊊

1

, the MOD system may not

operate properly. Clean the camera by wip-
ing with a cloth dampened with a diluted
mild cleaning agent and then wiping with a
dry cloth.

LHA3700

Monitor, climate, audio, phone and voice recognition systems

4-27

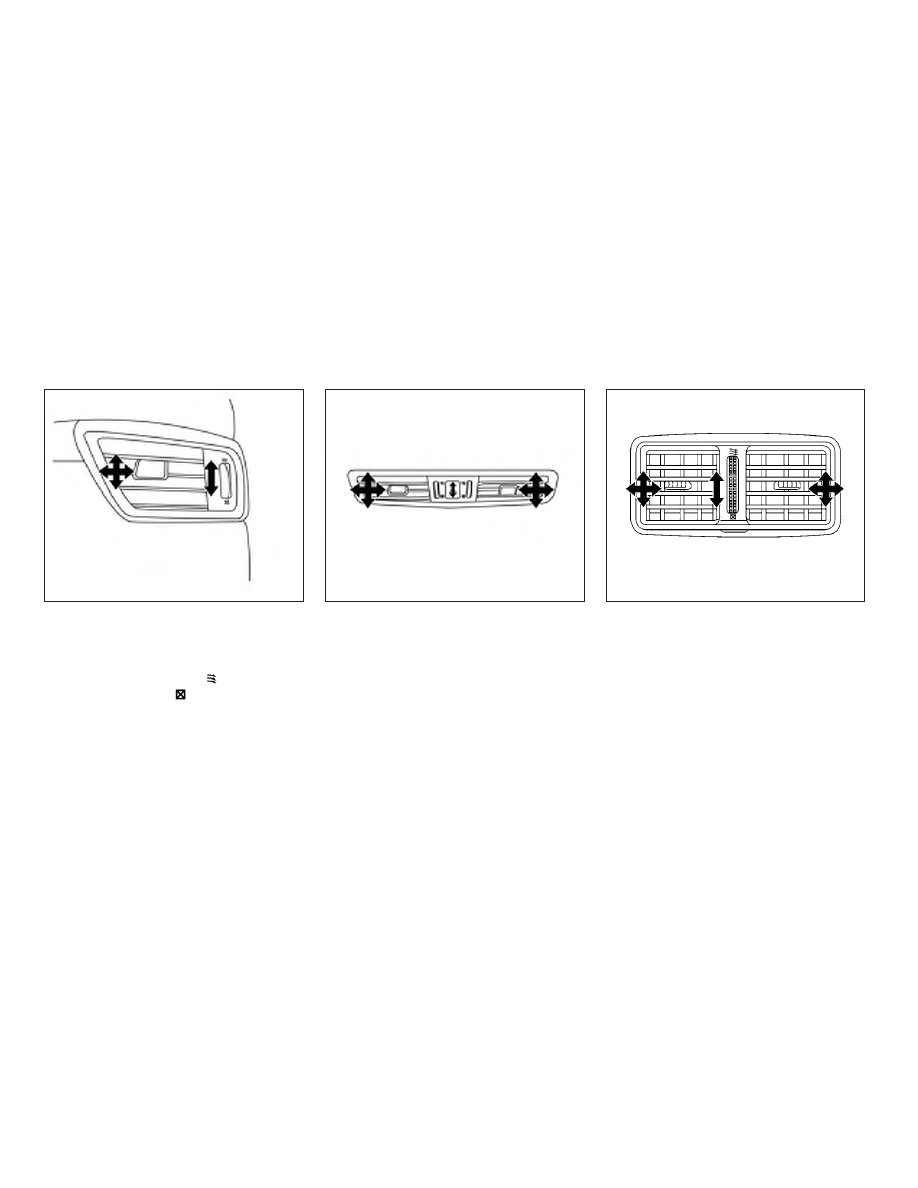

Adjust air flow direction by moving the vent
slides.

Open or close the vents by using the dial.
Move the dial toward the

to open the

vents or toward the

to close them.

Side

LHA4301

Center

LHA4302

Rear

LHA1134

VENTS

4-28

Monitor, climate, audio, phone and voice recognition systems

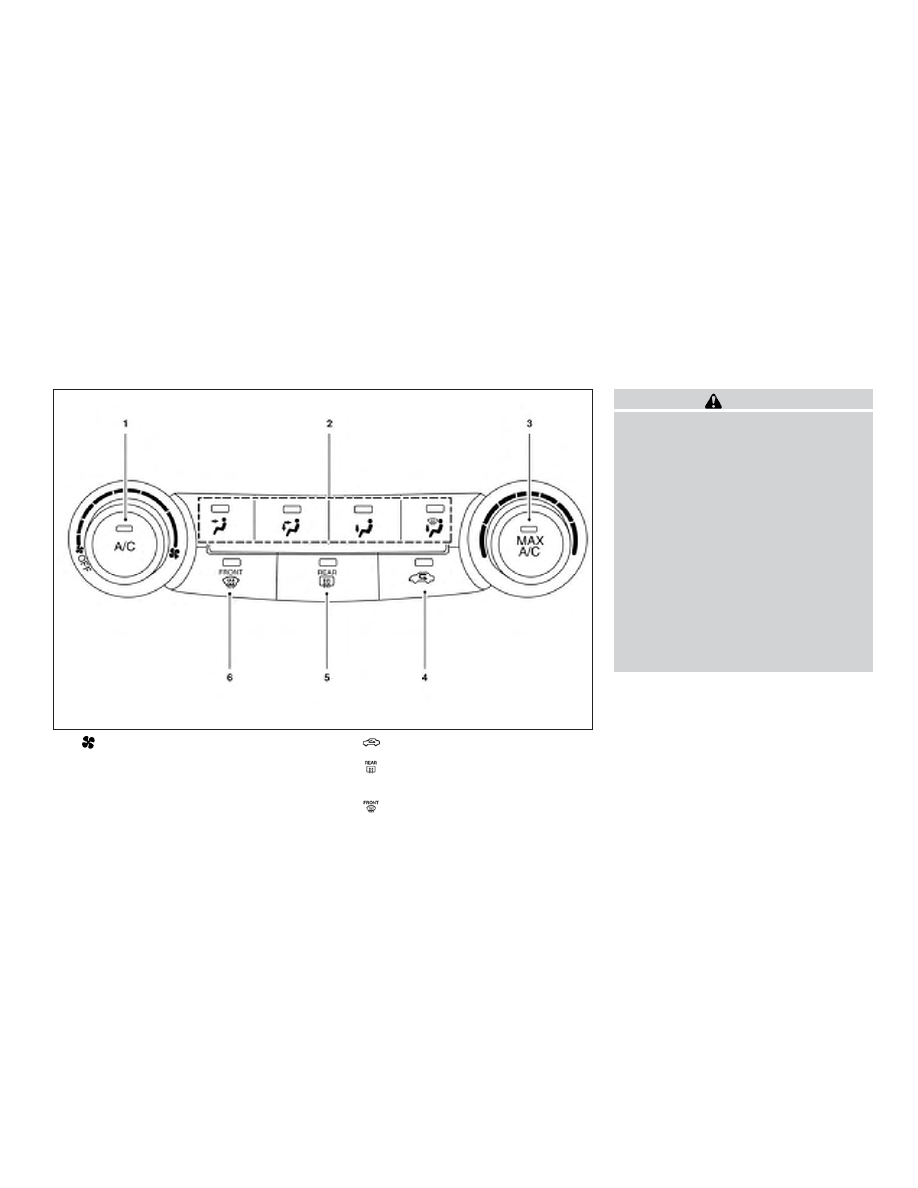

1.

Fan speed control dial / A/C (air

conditioner) button

2. Air flow control buttons

3. Temperature control dial / MAX A/C

button

4.

Air recirculation button

5.

Rear window and outside mirror

(if so equipped) defroster switch

6.

Front windshield defrost button

WARNING

∙ The air conditioner cooling function

operates only when the engine is
running.

∙ Do not leave children or adults who

would normally require the assis-
tance of others alone in your vehicle.
Pets should also not be left alone.
They could accidentally injure them-
selves or others through inadvertent
operation of the vehicle. Also, on hot,
sunny days, temperatures in a closed
vehicle could quickly become high
enough to cause severe or possibly
fatal injuries to people or animals.

∙ Do not use the recirculation mode for

long periods as it may cause the inte-
rior air to become stale and the win-
dows to fog up.

NOTE:

∙ Odors from inside and outside the ve-

hicle can build up in the air conditioner
unit. Odor can enter the passenger
compartment through the vents.

∙ When parking, set the heater and air

conditioner controls to turn off air re-
circulation to allow fresh air into the
passenger compartment. This should
help reduce odors inside the vehicle.

LHA2243

HEATER AND AIR CONDITIONER
(manual) (if so equipped)

Monitor, climate, audio, phone and voice recognition systems

4-29

CONTROLS
Fan speed control dial

The

fan speed control dial allows you

to adjust the fan speed for the outlet air
flow. To turn the fan off, turn the

fan

speed control dial to the OFF position.

Air flow control buttons

The air flow control buttons allow you to
select the air flow outlets.

MAX
A/C

— Air flows mainly from center

and side vents with maximum

cooling and

turns on.

— Air flows mainly from center

and side vents.

— Air flows mainly from center

and side vents and foot outlets.

— Air flows mainly from foot out-

lets and partly from defroster.

— Air flows mainly from defroster

outlets and foot outlets.

— Air flows mainly from defroster

outlets.

Temperature control dial

The temperature control dial allows you to
adjust the temperature of the outlet air. To

lower the temperature, turn the dial to the
left. To increase the temperature, turn the
dial to the right.

Air recirculation button

On position (Indicator light on):
Interior air is recirculated inside the vehicle.

Press the

button to the ON position

when:

∙ driving on a dusty road.

∙ to prevent traffic fumes from entering

passenger compartment.

∙ for maximum cooling when using the

air conditioner.

Off position (Indicator light off):
Outside air is drawn into the passenger
compartment and distributed through the
selected outlet.

Use the off position for normal heater or air
conditioner operation.

A/C (air conditioner) button

Start the engine, turn the

fan speed

control dial to the desired position and
press the

button to turn on the air

conditioner. The indicator light comes on

when the air conditioner is operating. To
turn off the air conditioner, press the
button again.
The air conditioner cooling function op-
erates only when the engine is running.

Rear window and outside mirror
(if so equipped) defroster switch

For additional information, refer to “Rear
window and outside mirror (if so equipped)
defroster switch” in the “Instruments and
controls” section of this manual.

HEATER OPERATION

Heating

This mode is used to direct heated air to
the foot outlets. Some air also flows from
the defrost outlets and the side vent out-
lets.

1. Press the

button to change to

fresh air intake mode. The

indica-

tor light will turn off for normal heating.

2. Press the

air flow control button.

3. Turn the

fan speed control dial to

the desired position.

4-30

Monitor, climate, audio, phone and voice recognition systems

4. Turn the temperature control dial to

the desired position between the
middle and the hot position.

Ventilation

This mode directs outside air to the side
and center vents.

1. Press the

button to change to

fresh air intake mode. The

indica-

tor light will turn off.

2. Press the

air flow control button.

3. Turn the

fan speed control dial to

the desired position.

4. Turn the temperature control dial to

the desired position.

Defrosting or defogging

This mode directs the air to the defrost
outlets to defrost/defog the windows.

1. Press the

defroster button.

2. Turn the

fan speed control dial to

the desired position.

3. Turn the temperature control dial to

the

desired

position

between

the

middle and the hot position.

∙ To quickly remove ice or fog from the

windows, turn the fan speed control dial
to the highest setting and the tempera-
ture control to the full HOT position.

∙ When the

position is selected, the

air conditioner automatically turns on if
the outside temperature is more than
36°F (2°C). This dehumidifies the air
which helps defog the windshield.
The

indicator automatically turns

off, allowing outside air to be drawn into
the passenger compartment to further
improve the defogging performance.
The recirculation mode cannot be acti-
vated in the

position.

Bi-level heating

The bi-level mode directs warmed air to
the side and center vents and to the front
and rear floor outlets.

1. Press the

button to change to

fresh air intake mode. The

will

turn off.

2. Press the

air flow control button.

3. Turn the

fan speed control dial to

the desired position.

4. Turn the temperature control dial to

the desired position.

Heating and defogging

This mode heats the interior and defogs
the windshield.

1. Press the

air flow control button.

2. Turn the

fan speed control dial to

the desired position.

3. Turn the temperature control dial to

the

desired

position

between

the

middle and the hot position.

∙ When the

position is selected, the

air conditioner automatically turns on if
the outside temperature is more than
36°F (2°C). This dehumidifies the air
which helps defog the windshield.
The

indicator automatically turns

off, allowing outside air to be drawn into
the passenger compartment to further
improve the defogging performance.

Operating tips

Clear snow and ice from the wiper blades
and air inlet in front of the windshield.
This improves heater operation.

Monitor, climate, audio, phone and voice recognition systems

4-31

AIR CONDITIONER OPERATION

Start the engine, turn the

fan speed

control dial to the desired position, and
press the

button to activate the air

conditioner. When the air conditioner is on,
cooling and dehumidifying functions are
added to the heater operation.
The air conditioner cooling function op-
erates only when the engine is running.

Cooling

This mode is used to cool and dehumidify
the air.

1. Press the

air flow control button.

2. Turn the

fan speed control dial to

the desired position.

3. Press the

button.

4. Turn the temperature control dial to

the desired position.

∙ For quick cooling, press the MAX A/C

button. When the MAX A/C button is
pressed, it will activate the

mode.

The amount of air coming through the
vents is the highest it can go when in
MAX A/C mode regardless of the posi-
tion of the

fan speed control dial.

Dehumidified heating

This mode is used to heat and dehumidify
the air.

1. Press the

button to the OFF posi-

tion.

2. Press the

air flow control button.

3. Turn the

fan speed control dial to

the desired position.

4. Press the A/C (air conditioner) button.

The indicator light comes on.

5. Turn the temperature control dial to

the desired position.

Dehumidified defogging

This mode is used to defog the windows
and dehumidify the air.

1. Press the

air flow control button.

2. Turn the

fan speed control dial to

the desired position.

∙ When the

or

are selected,

the air conditioner automatically turns
on (the indicator light may or may not
illuminate) if the outside temperature is
more than 36°F (2°C). This dehumidifies
the air which helps defog the wind-
shield. The

mode automatically

turns off, allowing outside air to be
drawn into the passenger compart-
ment to further improve the defogging
performance.

∙ The air conditioner is always on in

or

mode, regardless of whether

the indicator light is on or off.

3. Turn the temperature control dial to

the desired position.

Operating tips

∙ Keep the windows and moonroof (if so

equipped) closed while the air condi-
tioner is in operation.

∙ After parking in the sun, drive for two or

three minutes with the windows open
to vent hot air from the passenger
compartment. Then, close the win-
dows. This allows the air conditioner to
cool the interior more quickly.

4-32

Monitor, climate, audio, phone and voice recognition systems

∙ The air conditioning system should

be

operated

for

approximately

10 minutes at least once a month.
This helps prevent damage to the
system due to lack of lubrication.

∙ A visible mist may be seen coming from

the ventilators in hot, humid conditions
as the air is cooled rapidly. This does not
indicate a malfunction.

∙ If the engine coolant temperature

gauge indicates engine coolant tem-
perature over the normal range, turn
the air conditioner off. For additional
information, refer to “If your vehicle
overheats” in the “In case of emer-
gency” section of this manual.

∙ If the engine coolant temperature be-

comes too high,

will be activated

and the indicator light will come on au-
tomatically.

∙ When the ignition is OFF, button charac-

ters will not illuminate.

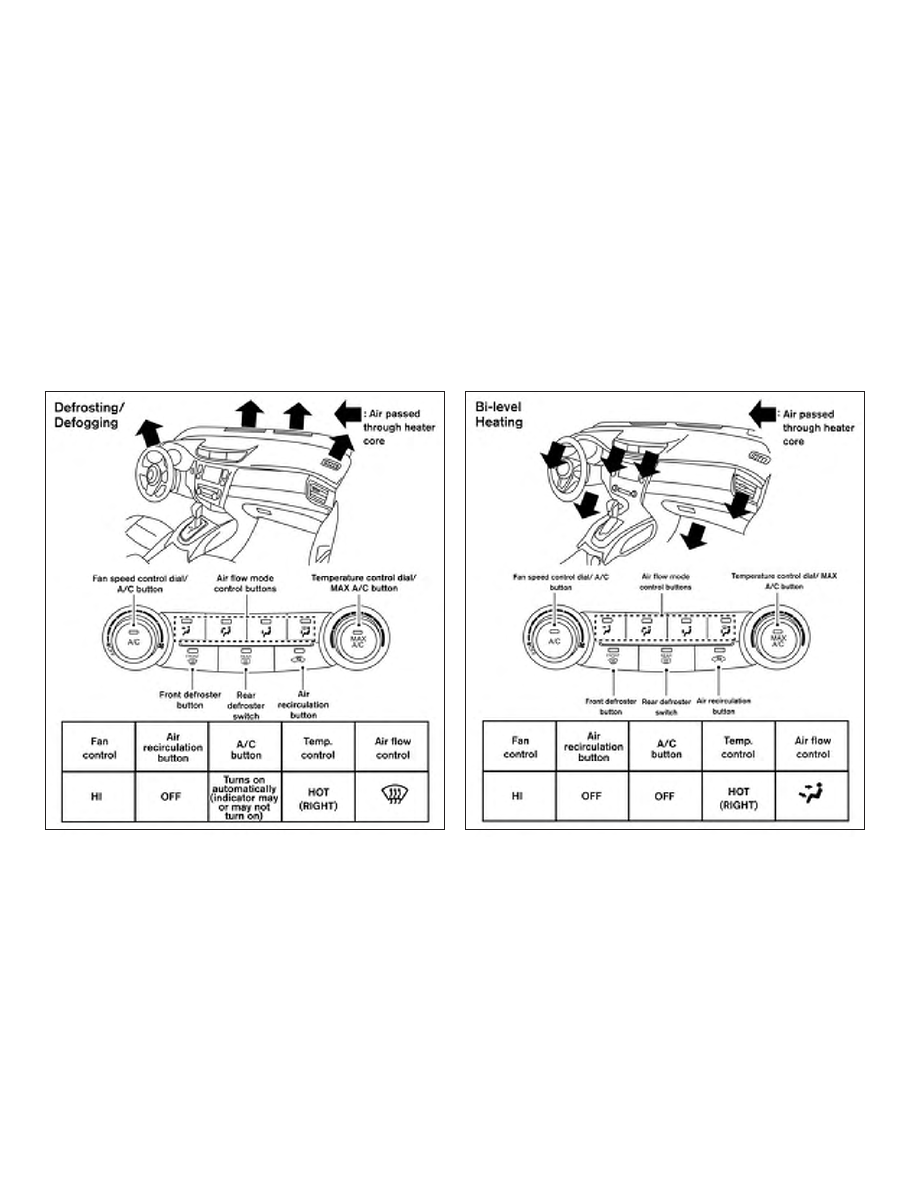

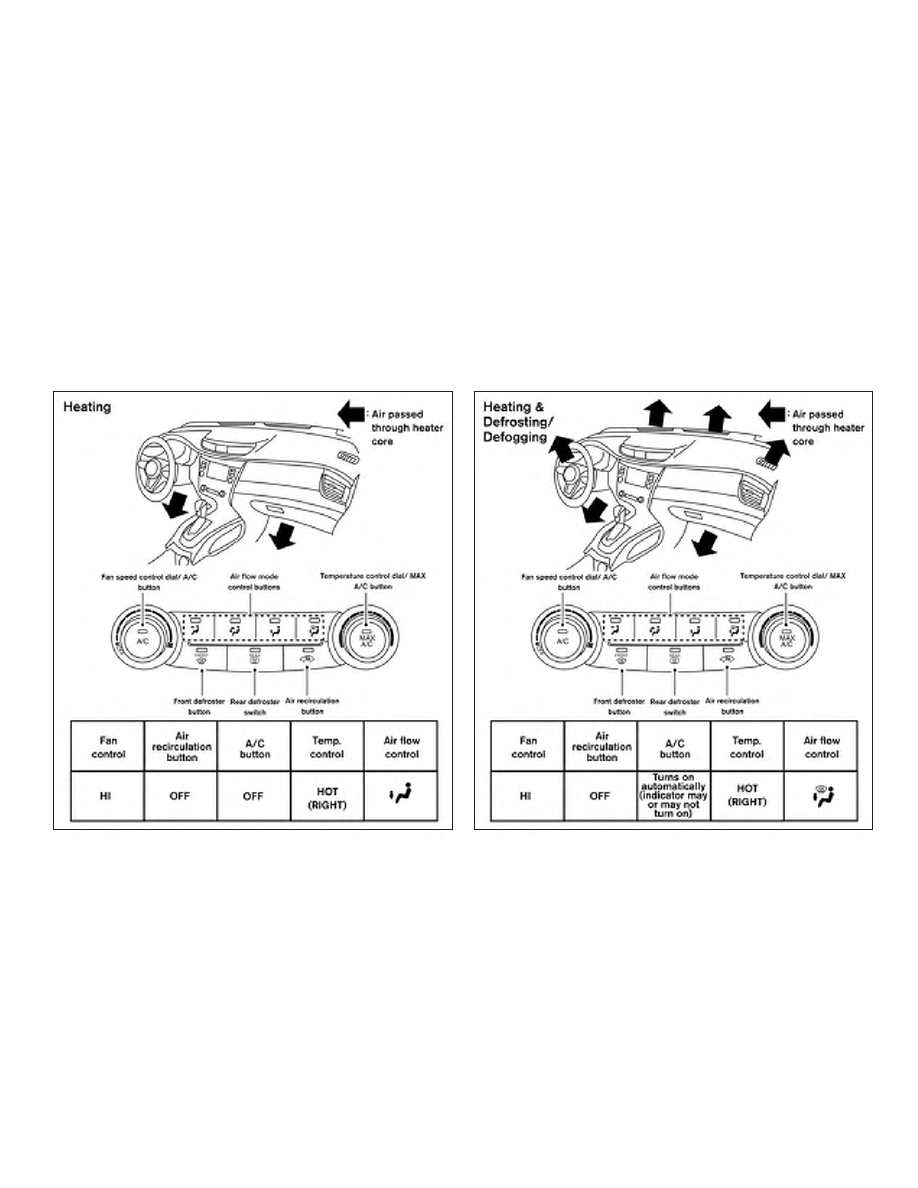

AIR FLOW CHARTS

The following charts show the button and
dial positions for MAXIMUM AND QUICK
heating, cooling or defrosting. The air recir-
culation indicator should always be in the
OFF position for heating and defrosting.

Monitor, climate, audio, phone and voice recognition systems

4-33

LHA4364

LHA4365

4-34

Monitor, climate, audio, phone and voice recognition systems

LHA4366

LHA4367

Monitor, climate, audio, phone and voice recognition systems

4-35
