䊊

A

ICC switch

WARNING

Failure to follow the warnings and in-
structions for proper use of the ICC sys-
tem could result in serious injury or
death.

∙ The ICC system is only an aid to assist

the driver and is not a collision warn-
ing or avoidance device. It is the driv-
er’s responsibility to stay alert, drive
safely, and be in control of the vehicle
at all times.

∙ Always observe posted speed limits

and do not set the speed over them.

∙ Always drive carefully and attentively

when using the ICC system. Read and
understand the Owner’s Manual thor-
oughly before using the ICC system.
To avoid serious injury or death, do
not rely on the system to prevent ac-
cidents or to control the vehicle’s
speed in emergency situations. Do
not use the ICC system except in ap-
propriate road and traffic conditions.

LSD3427

INTELLIGENT CRUISE CONTROL (ICC)
(if so equipped)

5-60

Starting and driving

∙ In the conventional (fixed speed)

cruise control mode, a warning chime
will not sound to warn you if you are
too close to the vehicle ahead. Pay
special attention to the distance be-
tween your vehicle and the vehicle
ahead of you or a collision could occur.

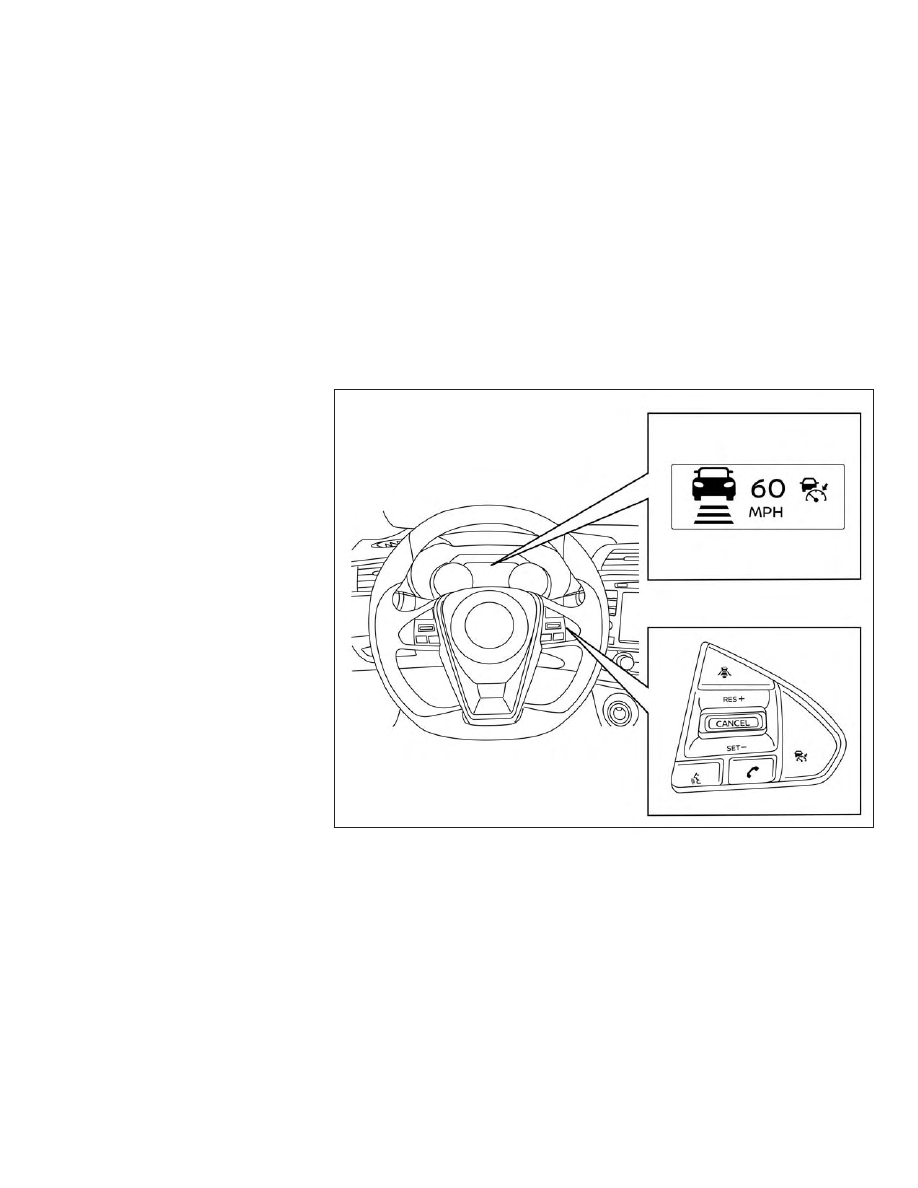

The ICC system maintains a selected dis-
tance from the vehicle in front of you within
the speed range of 0 to 90 mph (0 to
144 km/h) up to the set speed. The set
speed can be selected by the driver be-
tween 20 to 90 mph (32 to 144 km/h).

The vehicle travels at a set speed when the
road ahead is clear.

The ICC system can be set to one of two
cruise control modes:

∙ Vehicle-to-vehicle distance control

mode: For maintaining a selected dis-
tance between your vehicle and the ve-
hicle in front of you up to the preset
speed

∙ Conventional

(fixed

speed)

cruise

control mode: For cruising at a preset
speed

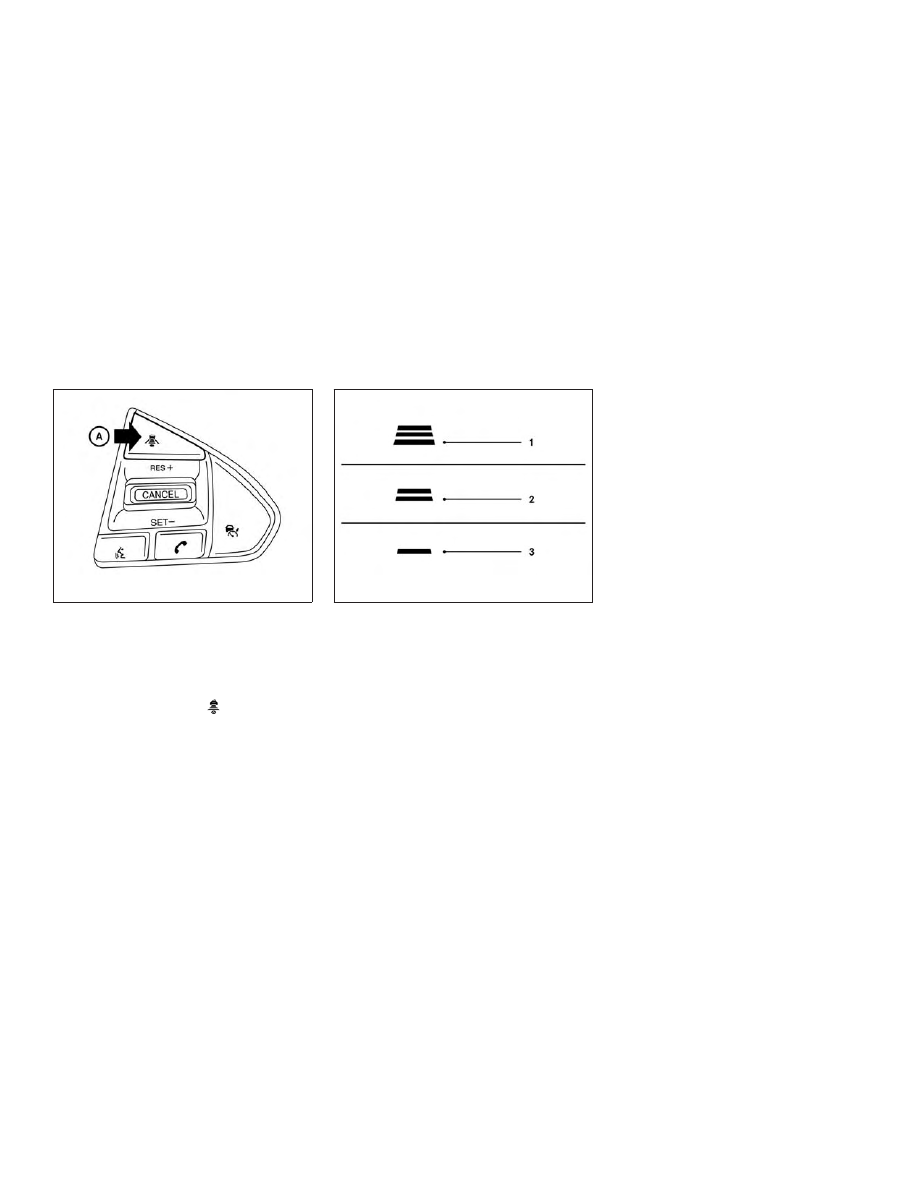

Push the ICC switch

䊊

A

to choose the

cruise control mode between the vehicle-
to-vehicle distance control mode and the
conventional (fixed speed) cruise control
mode.

Once a control mode is activated, it cannot
be changed to the other cruise control
mode. To change the mode, push the ICC
switch

䊊

A

once to turn the system off. Then

push the ICC switch

䊊

A

again to turn the

system back on and select the desired
cruise control mode.

Always confirm the setting in the ICC sys-
tem display.

For the vehicle-to-vehicle distance control
mode, refer to “Vehicle-to-vehicle distance
control mode” in this section.

For the conventional (fixed speed) cruise
control mode, refer to “Conventional (fixed
speed) cruise control mode” in this section.

Starting and driving

5-61

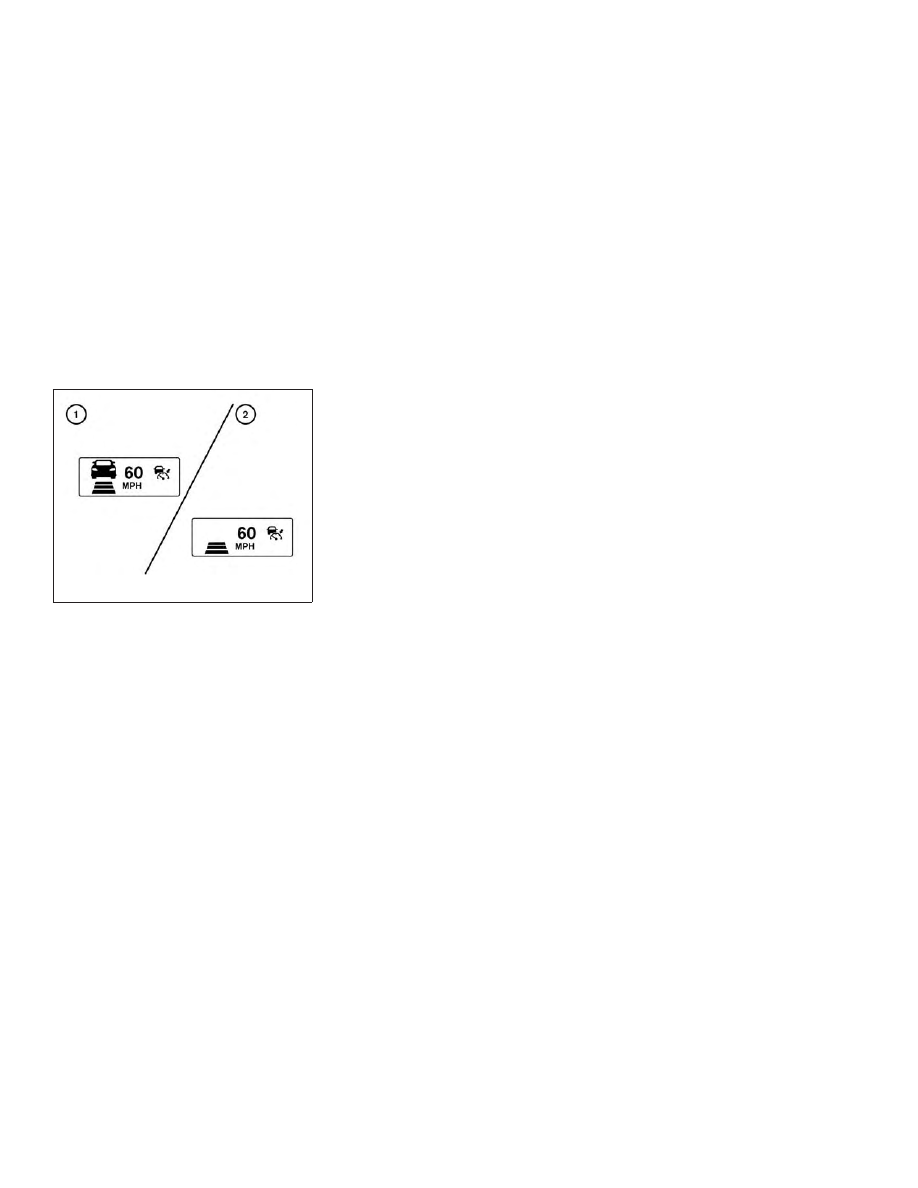

HOW TO SELECT THE CRUISE
CONTROL MODE

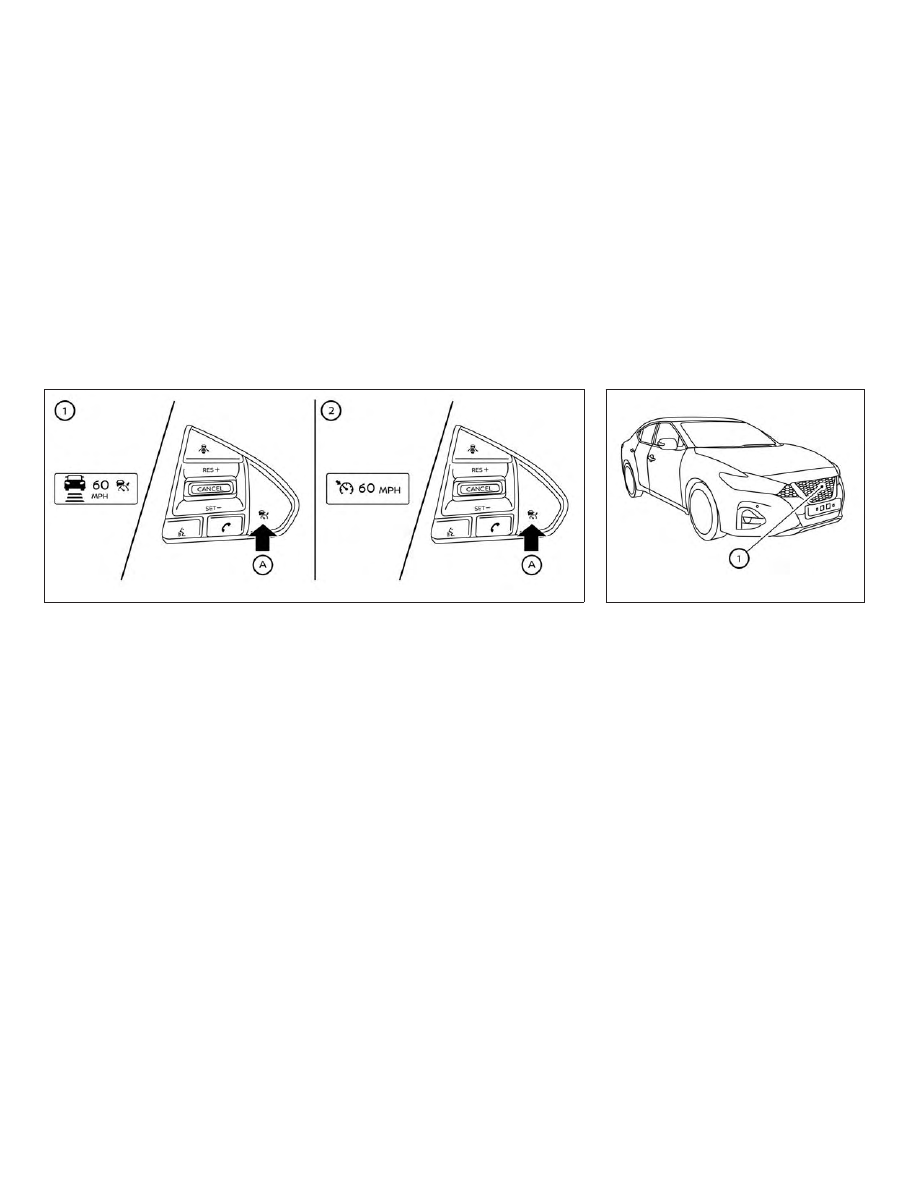

Selecting

the

vehicle-to-vehicle

dis-

tance control mode: To choose the
vehicle-to-vehicle distance control mode

䊊

1

, quickly push and release the ICC switch

䊊

A

.

Selecting the conventional (fixed speed)
cruise control mode: To choose the con-
ventional (fixed speed) cruise control mode

䊊

2

, push and hold the ICC switch

䊊

A

for

longer than approximately 3 seconds. For
additional information, refer to “Conven-
tional (fixed speed) cruise control mode” in
this section.

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE

In the vehicle-to-vehicle distance control
mode, the ICC system automatically main-
tains a selected distance from the vehicle
traveling in front of you according to that
vehicle’s speed (up to the set speed), or at
the set speed when the road ahead is clear.

The ICC system is intended to enhance the
operation of the vehicle when following a
vehicle traveling in the same lane and di-
rection.

LSD3586

LSD3440

5-62

Starting and driving

If the radar sensor

䊊

1

detects a slower

moving vehicle ahead, the system will re-
duce the vehicle speed so that your vehicle
follows the vehicle in front at the selected
distance.

The system automatically controls the
throttle and applies the brakes (up to ap-
proximately 40% of vehicle braking power)
if necessary.

The detection range of the sensor is ap-
proximately 650 ft (200 m) ahead.

LSD3390

Starting and driving

5-63

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE OPERATION

The vehicle-to-vehicle distance control
mode is designed to maintain a selected
distance from the vehicle in front of you
and can reduce the speed to match a
slower vehicle ahead. The system will de-
celerate the vehicle as necessary and if the
vehicle ahead comes to a stop, the vehicle
decelerates to a standstill. However, the ICC
system can only apply up to 40% of the
vehicle’s total braking power.

This system should only be used when traf-
fic conditions allow vehicle speeds to re-
main fairly constant or when vehicle
speeds change gradually. If a vehicle
moves into the traveling lane ahead or if a
vehicle traveling ahead rapidly decelerates,
the distance between vehicles may be-
come closer because the ICC system can-
not decelerate the vehicle quickly enough.

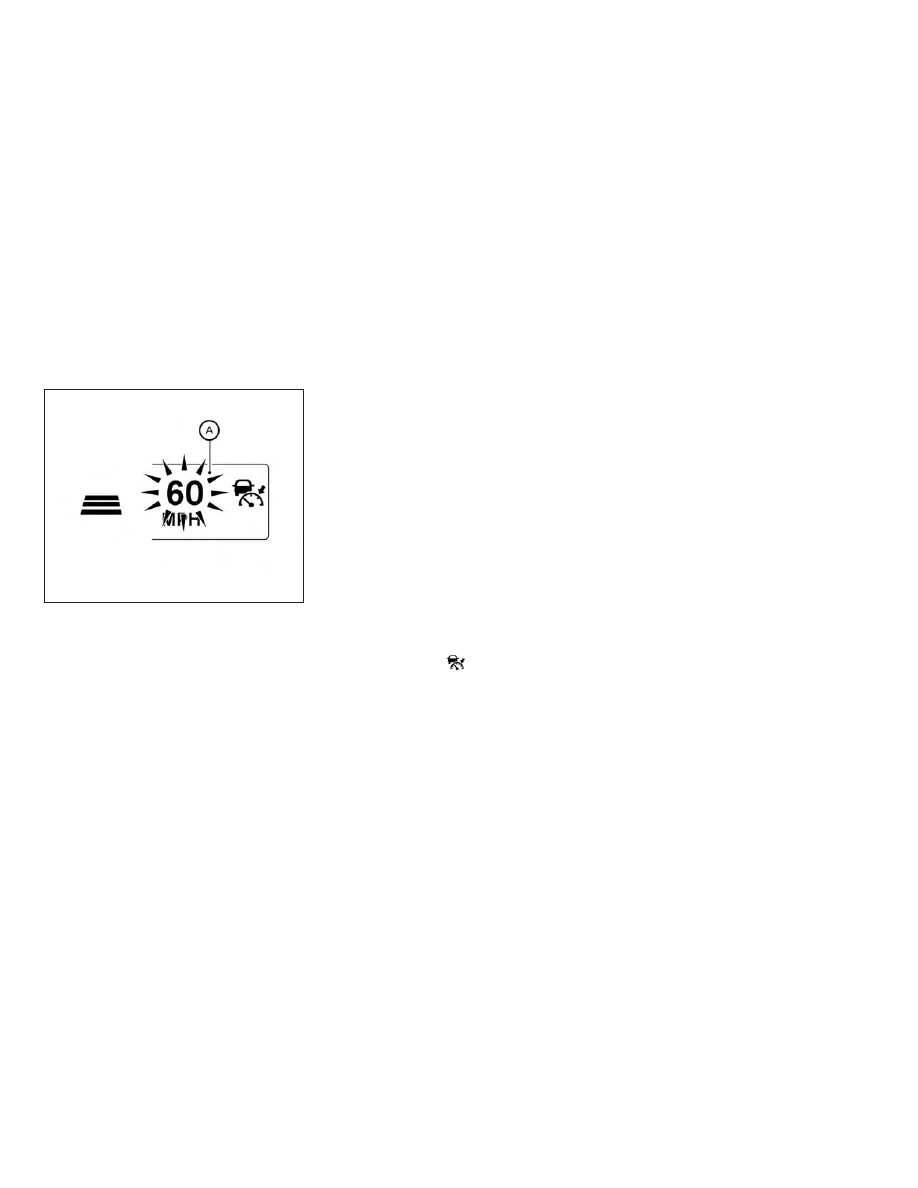

If this occurs, the ICC system will sound a
warning chime and blink the system dis-
play to notify the driver to take necessary
action.

The system will cancel and a warning
chime will sound if the speed is below ap-
proximately 15 mph (24 km/h) and a vehicle
is not detected ahead. The system will also
disengage when the vehicle goes above
the maximum set speed.

For additional information, refer to “Ap-
proach warning” in this section.

The following items are controlled in the
vehicle-to-vehicle distance control mode:

∙ When there are no vehicles traveling

ahead, the vehicle-to-vehicle distance
control mode maintains the speed set
by the driver. The set speed range is
between approximately 20 and 90 mph
(32 and 144 km/h).

∙ When there is a vehicle traveling ahead,

the vehicle-to-vehicle distance control
mode adjusts the speed to maintain
the distance, selected by the driver,
from the vehicle ahead. If the vehicle
ahead comes to a stop, the vehicle de-
celerates to a standstill within the limi-
tations of the system. The system will
cancel once it judges a standstill with a
warning chime.

∙ When the vehicle traveling ahead has

moved out from its lane of travel, the
vehicle-to-vehicle

distance

control

mode accelerates and maintains ve-
hicle speed up to the set speed.

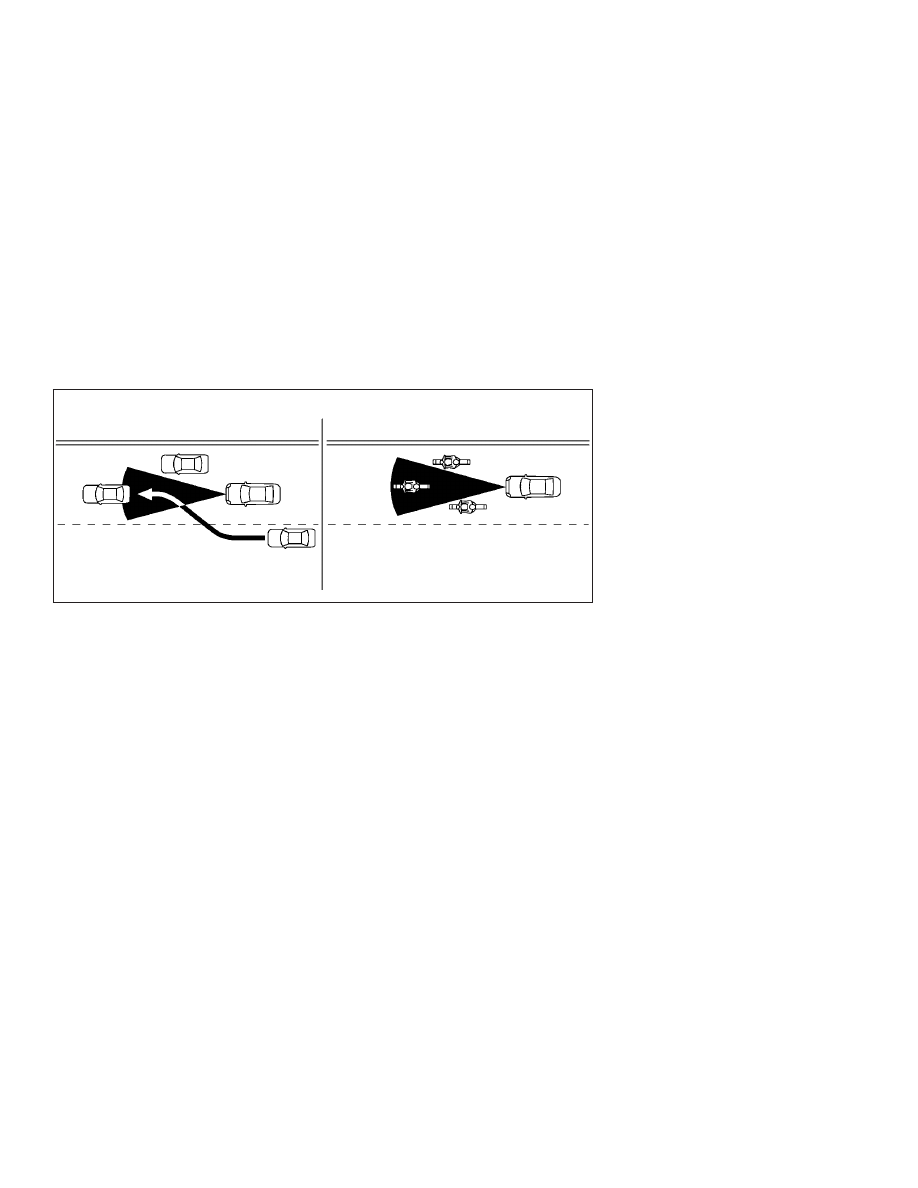

The ICC system does not control vehicle
speed or warn you when you approach
stationary and slow moving vehicles. You
must pay attention to vehicle operation to
maintain proper distance from vehicles
ahead when approaching toll gates or traf-
fic congestion.

5-64

Starting and driving

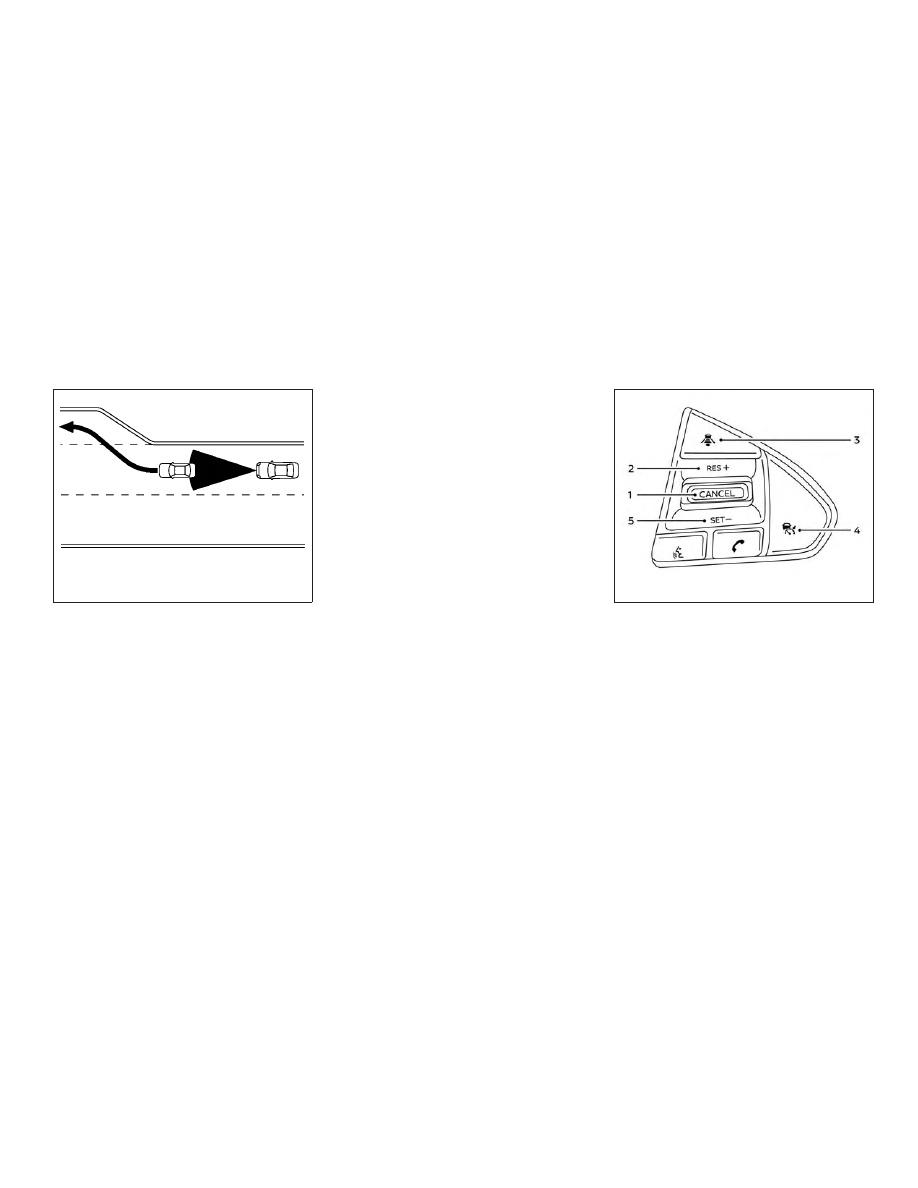

When driving on the freeway at a set speed
and approaching a slower traveling vehicle
ahead, the ICC system will adjust the speed
to maintain the distance, selected by the
driver, from the vehicle ahead. If the vehicle
ahead changes lanes or exits the freeway,
the ICC system will accelerate and main-
tain the speed up to the set speed. Pay
attention to the driving operation to main-
tain control of the vehicle as it accelerates
to the set speed.

The vehicle may not maintain the set
speed on winding or hilly roads. If this oc-
curs, you will have to manually control the
vehicle speed.

Normally when controlling the distance to
a vehicle ahead, this system automatically
accelerates or decelerates your vehicle ac-
cording to the speed of the vehicle ahead.
Depress the accelerator to properly accel-
erate your vehicle when acceleration is re-
quired for a lane change. Depress the brake
pedal when deceleration is required to
maintain a safe distance to the vehicle
ahead due to its sudden braking or if a
vehicle cuts in. Always stay alert when us-
ing the ICC system.

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE SWITCHES

The system is operated by the ICC switch
and four control switches, all mounted on
the steering wheel.

1. CANCEL switch:

Deactivates the system without eras-
ing the set speed.

2. RES+ switch:

Resumes

set

speed

or

increases

speed incrementally.

SSD0254

LSD3391

Starting and driving

5-65

3. DISTANCE

switch:

Changes the vehicle’s following dis-
tance:

∙ Long

∙ Middle

∙ Short

4. ICC switch:

Master switch to activate the system.

5. SET- switch:

Sets desired cruise speed or reduces
speed incrementally.

Vehicle-to-vehicle distance
control mode display and
indicators

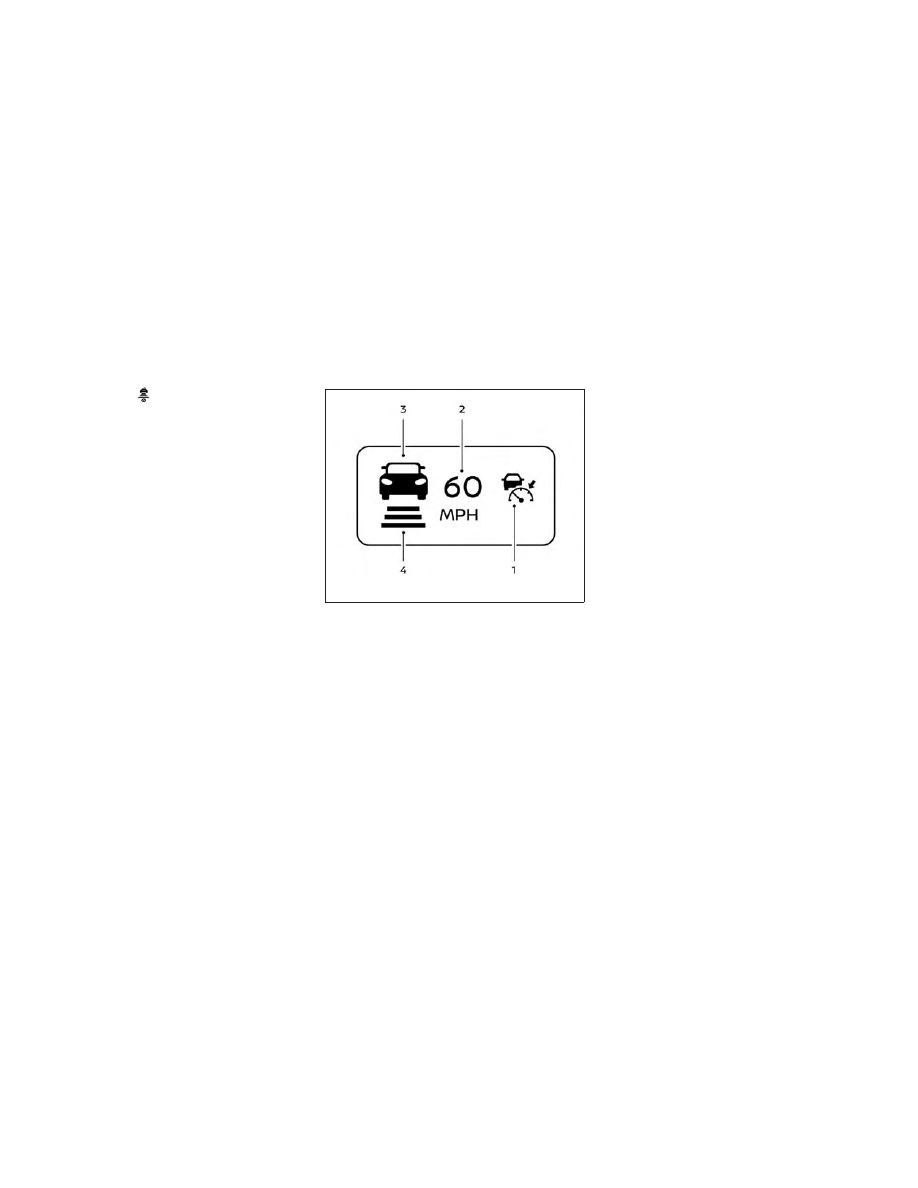

The display is located between the speed-
ometer and tachometer.

1. This indicator indicates the ICC system

status depending on a color:

∙ ICC system ON indicator (gray): Indi-

cates that the ICC switch is on.

∙ ICC system SET indicator (green):

Indicates that the cruising speed is
set.

∙ ICC system warning (yellow): Indi-

cates that there is a malfunction in
the ICC system.

2. Set vehicle speed indicator:

Indicates the set vehicle speed.

For Canadian models, the speed is dis-
played in km/h.

3. Vehicle ahead detection indicator:

Indicates whether it detects a vehicle
in front of you.

4. Set distance indicator:

Displays the selected distance be-
tween vehicles set with the distance
switch.

LSD3392

5-66

Starting and driving

Operating vehicle-to-vehicle
distance control mode

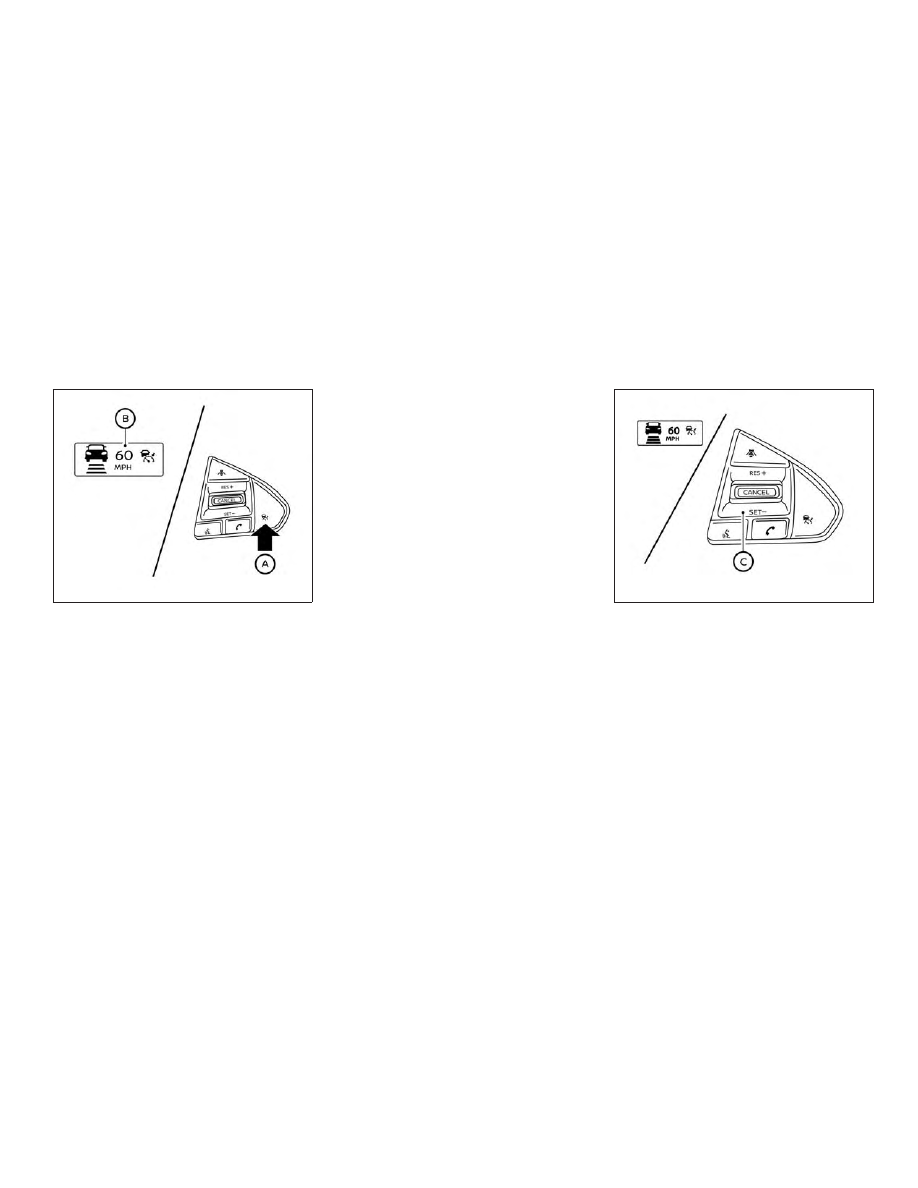

To turn on the cruise control, quickly push
and release the ICC switch

䊊

A

. The ICC sys-

tem ON indicator (gray), set distance indi-
cator and set vehicle speed indicator

䊊

B

come on in a standby state for setting. If
the Cruise Control Alerts are enabled in the
Driver Assistance menu, then the “Cruise
ON: Press SET to engage speed and dis-
tance control” message will appear in the
vehicle information display.

This message will disappear after about
6 seconds, or can be dismissed by pushing
the OK button. Cruise control status will
continue to display in the upper right cor-
ner of the vehicle information display while
the system is on.

To set cruising speed, accelerate your ve-
hicle to the desired speed, push the SET–
switch

䊊

C

and release it. The ICC system set

indicator (green), vehicle ahead detection
indicator, set distance indicator and set ve-
hicle speed indicator

䊊

B

will come on. Take

your foot off the accelerator pedal. Your
vehicle will maintain the set speed.

If the Cruise Control Alerts are enabled in
the Driver Assistance menu, then the “Tar-
get Speed SET with Intelligent Distance
Control” message will appear in the vehicle
information display when the SET- switch is
pushed. This message will disappear after
about 6 seconds, or can be dismissed by

LSD3393

LSD3394

Starting and driving

5-67

pushing the OK button. Cruise control sta-
tus will continue to display in the upper
right corner of the vehicle information dis-
play while the system is on.

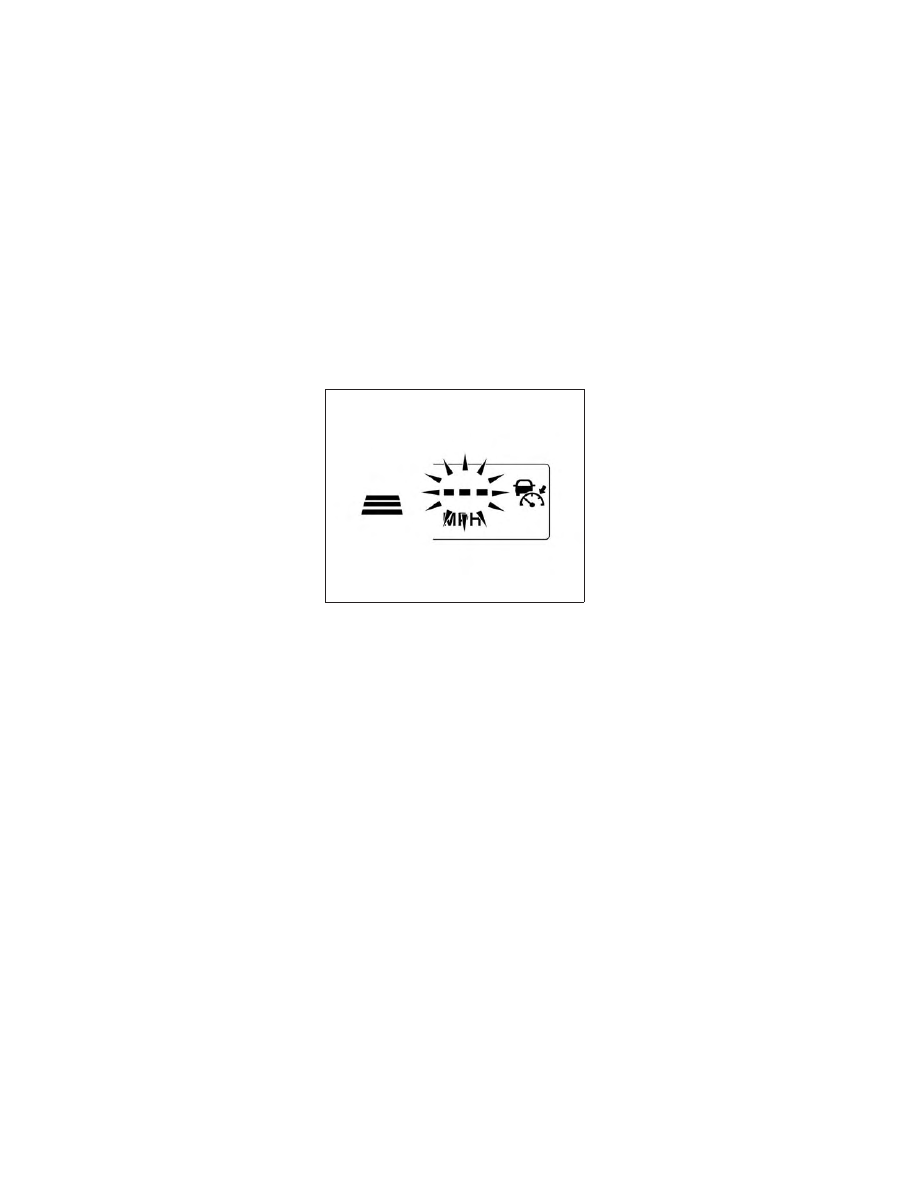

When the SET– switch is pushed under the
following conditions, the system cannot be
set and the ICC indicators will blink for ap-
proximately 2 seconds:

∙ When traveling below 20 mph (32 km/h)

and a vehicle ahead is not detected

∙ When the shift lever is not in the D (Drive)

or Manual mode

∙ When the parking brake is applied

∙ When the brakes are operated by the

driver

When the SET– switch is pushed under the
following conditions, the system cannot be
set.

A warning chime will sound and a message
will pop up:

∙ When the VDC system is off (To use the

ICC system, turn on the VDC system.
Push the ICC switch to turn off the ICC
system and reset the ICC switch by
pushing the ICC switch again.)

For additional information about the
VDC system, refer to “Vehicle Dynamic
Control (VDC) system” in this section.

∙ When VDC is operating

∙ When a wheel is slipping (To use the ICC

system, make sure the wheels are no
longer slipping.)

LSD3395

5-68

Starting and driving

䊊

1

System set display with vehicle ahead

䊊

2

System set display without vehicle
ahead

The driver sets the desired vehicle speed
based on the road conditions. The ICC sys-
tem maintains the set vehicle speed, simi-
lar to standard cruise control, as long as no
vehicle is detected in the lane ahead. The
ICC system displays the set speed.

Vehicle detected ahead

When a vehicle is detected in the lane
ahead, the ICC system decelerates the ve-
hicle by controlling the throttle and apply-
ing the brakes to match the speed of a
slower vehicle ahead. The system then
controls the vehicle speed based on the
speed of the vehicle ahead to maintain the
driver selected distance.

NOTE:

∙ The stop lights of the vehicle come on

when braking is performed by the ICC
system.

∙ When the brake operates, a noise may

be heard. This is not a malfunction.

When a vehicle ahead is detected, the ve-
hicle ahead detection indicator comes on.
The ICC system will also display the set
speed and selected distance.

Vehicle ahead not detected

When a vehicle is no longer detected
ahead, the ICC system gradually acceler-
ates your vehicle to resume the previously
set vehicle speed. The ICC system then
maintains the set speed.

When a vehicle is no longer detected, the
vehicle ahead detection indicator turns off.

If a vehicle ahead appears during accelera-
tion to the set vehicle speed or any time the
ICC system is in operation, the system con-
trols the distance to that vehicle.

When a vehicle is no longer detected under
approximately 15 mph (24 km/h), the sys-
tem will be canceled.

LSD2288

Starting and driving

5-69

When passing another vehicle, the set
speed indicator

䊊

A

will flash when the ve-

hicle speed exceeds the set speed. The ve-
hicle detect indicator will turn off when the
area ahead of the vehicle is open. When the
pedal is released, the vehicle will return to
the previously set speed.

Even though your vehicle speed is set in the
ICC system, you can depress the accelera-
tor pedal when it is necessary to accelerate
your vehicle rapidly.

How to change the set vehicle
speed

To cancel the preset speed, use one of the
following methods:

∙ Push the CANCEL switch. The set ve-

hicle speed indicator will go out.

∙ Tap the brake pedal. The set vehicle

speed indicator will go out.

∙ If the Cruise Control Alerts are enabled

in the Driver Assistance menu, the
“Cruise ON: Press SET to engage speed
control” message will reappear in the
vehicle information display to let you
know the cruise control system is still
on if you set the target speed again.

∙ Turn the CRUISE

switch off. The ICC

indicators will go out, and the Cruise
Control Alert messages will not appear.

To reset at a faster cruising speed, use
one of the following methods:

∙ Depress the accelerator pedal. When

the vehicle attains the desired speed,
push and release the SET– switch.

∙ Push and hold the RES+ switch. The set

vehicle speed will increase by approxi-
mately 5 mph (5 km/h for Canada).

∙ Push, then quickly release the RES+

switch. Each time you do this, the set
speed will increase by approximately
1 mph (1 km/h for Canada).

To reset at a slower cruising speed, use
one of the following methods:

∙ Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the SET– switch and release it.

∙ Push and hold the SET– switch. The set

vehicle speed will decrease by approxi-
mately 5 mph (5 km/h for Canada).

∙ Push, then quickly release the SET–

switch. Each time you do this, the set
speed will decrease by approximately
1 mph (1 km/h for Canada).

To resume the preset speed, push and
release the RES+ switch. The vehicle will
resume the last set cruising speed when
the vehicle speed is over 20 mph (32 km/h).

LSD3442

5-70

Starting and driving

How to change the set distance
to the vehicle ahead

The distance to the vehicle ahead can be
selected at any time depending on the traf-
fic conditions.

Each time the distance

switch

䊊

A

is

pushed, the set distance will change to
long, middle, short and back to long again,
in that sequence.

Distance

Approximate distance at
60 mph (100 km/h) [ft (m)]

1.

Long

200 (60)

2.

Middle

150 (45)

3.

Short

90 (30)

∙ The distance to the vehicle ahead will

change according to the vehicle speed.
The higher the vehicle speed, the longer
the distance.

∙ The distance setting will remain at the

current setting even if the engine is re-
started.

Approach warning

If your vehicle comes closer to the vehicle
ahead due to rapid deceleration of that ve-
hicle or if another vehicle cuts in, the sys-
tem warns the driver with the chime and
ICC system display. Decelerate by depress-
ing the brake pedal to maintain a safe ve-
hicle distance if:

∙ The chime sounds.

∙ The vehicle ahead detection indicator

blinks.

The warning chime may not sound in
some cases when there is a short distance
between vehicles. Some examples are:

∙ When the vehicles are traveling at the

same speed and the distance between
vehicles is not changing.

∙ When the vehicle ahead is traveling

faster and the distance between ve-
hicles is increasing.

∙ When a vehicle cuts in near your vehicle.

The warning chime will not sound when:

∙ The vehicle approaches other vehicles

that are parked or moving slowly.

∙ The accelerator pedal is depressed,

overriding the system.

LSD2371

LSD2752

Starting and driving

5-71

NOTE:

The approach warning chime may sound
and the system display may blink when
the ICC sensor detects objects on the
side of the vehicle or on the side of the
road. This may cause the ICC system to
decelerate or accelerate the vehicle. The
ICC sensor may detect these objects
when the vehicle is driven on winding
roads, narrow roads, hilly roads, or when
entering or exiting a curve. In these
cases you will have to manually control
the proper distance ahead of your ve-
hicle.

Also, the radar sensor sensitivity can be
affected by vehicle operation (steering ma-
neuver or driving position in the lane) or
traffic or vehicle condition (for example, if a
vehicle is being driven with some damage).

Automatic cancellation

A chime sounds under the following condi-
tions and the control is automatically can-
celed:

∙ When the vehicle ahead is not detected

and your vehicle is traveling below the
speed of 15 mph (24 km/h)

∙ When the system judges the vehicle is

at a standstill

∙ When the shift lever is not in the D (Drive)

position, Manual mode.

∙ When the parking brake system is ap-

plied

∙ When the VDC system is turned off

∙ When VDC operates

∙ When

distance

measurement

be-

comes impaired due to adhesion of dirt
or obstruction to the sensor

∙ When a wheel slips

∙ When the radar signal is temporarily in-

terrupted

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE LIMITATIONS

WARNING

Listed below are the system limitations
for the ICC system. Failure to operate
the vehicle in accordance with these
system limitations could result in seri-
ous injury or death.

∙ The ICC system is primarily intended

for use on straight, dry, open roads
with light traffic. It is not advisable to
use the ICC system in city traffic or
congested areas.

∙ The ICC system will not adapt auto-

matically to road conditions. This sys-
tem should be used in evenly flowing
traffic. Do not use the system on roads
with sharp curves, or on icy roads, in
heavy rain or in fog.

∙ As there is a performance limit to the

distance control function, never rely
solely on the ICC system. This system
does not correct careless, inattentive
or absentminded driving, or over-
come poor visibility in rain, fog, or
other bad weather. Decelerate the ve-
hicle speed by depressing the brake
pedal, depending on the distance to
the vehicle ahead and the surround-
ing circumstances in order to main-
tain a safe distance between vehicles.

5-72

Starting and driving

∙ If the vehicle ahead comes to a stop,

the vehicle decelerates to a standstill
within the limitations of the system.
The system will cancel once it judges
that the vehicle has come to a stand-
still and sound a warning chime. To
prevent the vehicle from moving, the
driver must depress the brake pedal.

∙ Always pay attention to the operation

of the vehicle and be ready to manu-
ally control the proper following dis-
tance. The ICC system may not be able
to maintain the selected distance be-
tween vehicles (following distance) or
selected vehicle speed under some
circumstances.

∙ The system may not detect the ve-

hicle in front of you in certain road or
weather conditions. To avoid acci-
dents, never use the ICC system under
the following conditions:

– On roads where the traffic is heavy

or there are sharp curves

– On slippery road surfaces such as

on ice or snow, etc.

– During bad weather (rain, fog,

snow, etc.)

– When rain, snow or dirt adhere to

the bumper around the distance
sensor

– On steep downhill roads (the ve-

hicle may go beyond the set ve-
hicle speed and frequent braking
may result in overheating the
brakes)

– On repeated uphill and downhill

roads

– When traffic conditions make it dif-

ficult to keep a proper distance be-
tween vehicles because of fre-
quent acceleration or deceleration

– Interference

by

other

radar

sources

∙ Do not use the ICC system if you are

towing a trailer. The system may not
detect a vehicle ahead.

∙ In some road or traffic conditions, a

vehicle or object can unexpectedly
come into the sensor detection zone
and cause automatic braking. Always
stay alert and avoid using the ICC sys-
tem where not recommended in this
warning section.

The radar sensor will not detect the follow-
ing objects:

∙ Stationary and slow moving vehicles

∙ Pedestrians or objects in the roadway

∙ Oncoming vehicles in the same lane

∙ Motorcycles traveling offset in the travel

lane

The sensor generally detects the signals
returned from the vehicle ahead. Therefore,
if the sensor cannot detect the reflection
from the vehicle ahead, the ICC system
may not maintain the selected distance.

The following are some conditions in which
the sensor cannot properly detect a ve-
hicle ahead and the system may not oper-
ate properly:

∙ When snow or road spray from traveling

vehicles reduces the sensor’s detection.

∙ When your vehicle is towing a trailer, etc.

∙ When excessively heavy baggage is

loaded in the rear seat or cargo area of
your vehicle.

The ICC system is designed to automati-
cally check the sensor’s operation within
the limitations of the system.

Starting and driving

5-73

When the sensor is covered with dirt or is
obstructed, the system will automatically
be canceled. If the sensor is covered with
ice, a transparent or translucent vinyl bag,
etc., the ICC system may not detect them.
In these instances, the vehicle-to-vehicle
distance control mode may not cancel and
may not be able to maintain the selected
following distance from the vehicle ahead.
Be sure to check and clean the sensor
regularly.

The detection zone of the radar sensor is
limited. A vehicle ahead must be in the de-
tection zone for the vehicle-to-vehicle dis-
tance detection mode to maintain the se-
lected distance from the vehicle ahead.

A vehicle ahead may move outside of the
detection zone due to its position within
the same lane of travel. Motorcycles may
not be detected in the same lane ahead if
they are traveling offset from the centerline
of the lane. A vehicle that is entering the
lane ahead may not be detected until the
vehicle has completely moved into the
lane.

If this occurs, the ICC system may warn
you by blinking the system indicator and
sounding the chime. The driver may
have to manually control the proper dis-
tance away from vehicle traveling ahead.

5-74

Starting and driving

SSD0252

Starting and driving

5-75
