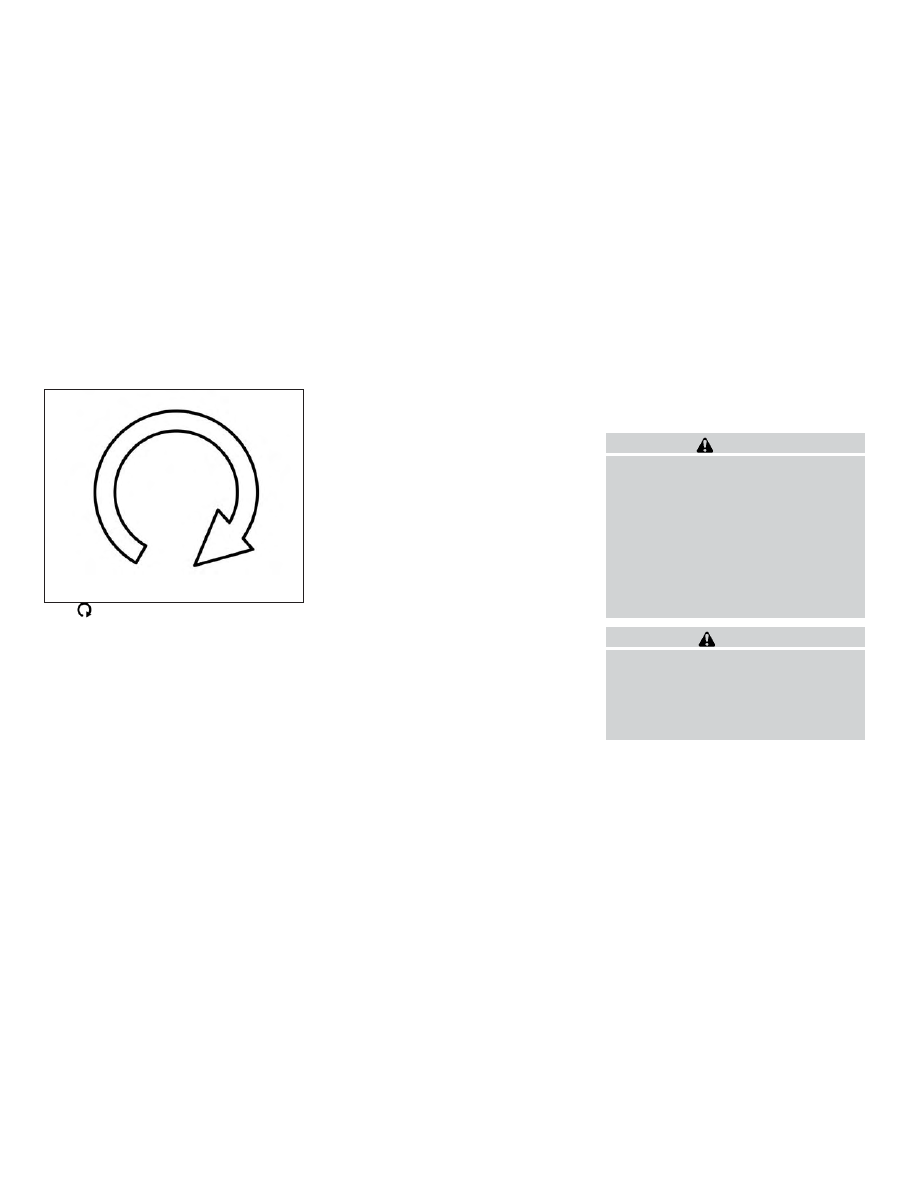

The

button will be on the NISSAN In-

telligent Key® if the vehicle has Remote En-
gine Start. This feature allows the engine to
start from outside the vehicle.
The following features may be affected
when the Remote Engine Start feature is
used:

∙ Vehicles with a manual climate control

system (if so equipped) will default to
the last used heating or cooling mode.

∙ Vehicles with an automatic climate

control system (if so equipped) will de-
fault to either heating or cooling mode.
For additional information, refer to “Re-
mote Engine Start with Intelligent Cli-
mate Control” in the “Monitor, climate,
audio, phone and voice recognition sys-
tems” section of this manual.

Laws in some local communities may re-
strict the use of remote starters. For ex-
ample, some laws require a person using
Remote Engine Start to have the vehicle in
view. Check local regulations for any re-
quirements.

Other conditions may affect the function of
the Remote Engine Start feature. For addi-
tional information, refer to “Conditions the
Remote Engine Start will not work” in this
section.

Other conditions can affect the perfor-
mance of the Intelligent Key transmitter.
For additional information, refer to “NISSAN
Intelligent Key®” in this section.

REMOTE ENGINE START
OPERATING RANGE

WARNING

To help avoid risk of injury or death
through unintended operation of the ve-
hicle and/or its systems, including entrap-
ment in windows or inadvertent door lock
activation, do not leave children, people
who require the assistance of others or
pets unattended in your vehicle. Addition-
ally, the temperature inside a closed ve-
hicle on a warm day can quickly become
high enough to cause a significant risk of
injury or death to people and pets.

CAUTION

When the Intelligent Key battery is dis-
charged or other strong radio wave
sources are present near the operating
location, the Intelligent Key operating
range becomes narrower, and the Intel-
ligent Key may not function properly.

The Remote Engine Start function can only
be used when the Intelligent Key is within the
specified operating range from the vehicle.

The Remote Engine Start operating range is
approximately 197 ft (60 m) from the vehicle.

LPD2995

REMOTE ENGINE START

3-18

Pre-driving checks and adjustments

REMOTE STARTING THE VEHICLE

To use the Remote Engine Start feature
perform the following:

1. Aim the Intelligent Key at the vehicle.

2. Press the

button to lock all

doors.

3. Within 5 seconds press and hold

the

button until the turn signal

lights flash and the tail lamps turn on. If
the vehicle is not within view press and
hold the

button for at least 2 sec-

onds.

The following events will occur when the
engine starts:

∙ The parking lights will turn on and re-

main on as long as the engine is run-
ning.

∙ The doors will be locked and the climate

control system may come on.

∙ The engine will continue to run for

10 minutes. Repeat the steps to extend
the time for an additional 10 minutes.
For additional information, refer to “Ex-
tending engine run time” in this section.

Press and hold the brake pedal while
switching the ignition to the ON position

before driving. For additional information,
refer to “Driving the vehicle” in the “Starting
and driving” section of this manual.

EXTENDING ENGINE RUN TIME

The Remote Engine Start feature can be
extended one time by performing the
steps listed in “Remote starting the vehicle”
in this section. Run time will be calculated
as follows:

∙ The first 10 minute run time will start

when the Remote Engine Start function
is performed.

∙ The second 10 minutes will start imme-

diately when the Remote Engine Start
function is performed again. For ex-
ample, if the engine has been running
for 5 minutes, and 10 minutes are
added, the engine will run for a total of
15 minutes.

∙ Extending engine run time will bring you

to the two Remote Engine Start limit.

A maximum of two Remote Engine Starts,
or a single Remote Engine Start with an
extension, are allowed between ignition
cycles. The ignition switch must be cycled
to the ON position and then back to the
OFF position before the Remote Engine
Start procedure can be used again.

CANCELING A REMOTE ENGINE
START

To cancel a Remote Engine Start, perform
one of the following:

∙ Aim the Intelligent Key at the vehicle

and press

until the parking lights

turn off.

∙ Turn on the hazard warning flashers.

∙ Cycle the ignition switch on and then

off.

∙ The extended engine run time has ex-

pired.

∙ The first 10 minute timer has expired.

∙ Opening the engine hood.

∙ Shifting the vehicle out of P (Park).

∙ The alarm sounds due to illegal entry

into the vehicle.

∙ Pushing the ignition switch without the

Intelligent Key in the vehicle.

∙ Not pressing the brake pedal while

pressing the ignition switch with the In-
telligent Key in the vehicle.

Pre-driving checks and adjustments

3-19

CONDITIONS THE REMOTE ENGINE
START WILL NOT WORK

The Remote Engine Start will not operate if
any of the following conditions are present:

∙ The ignition switch is placed in the ON

position.

∙ The hood is not securely closed.

∙ The hazard indicator lights are on.

∙ The engine is still running. The engine

must be completely stopped. Wait at
least 6 seconds if the engine goes from
running to off. This is not applicable
when extending engine run time.

∙ The

button is not pressed and

held for at least 2 seconds.

∙ The

button is not pressed and

held within 5 seconds of pressing the
lock button.

∙ The brake is pressed.

∙ The doors are not closed and locked.

∙ The trunk (if so equipped) or trunk (if so

equipped) is open.

∙ The Key System Fault warning message

appears in the vehicle information dis-
play.

∙ The alarm sounds due to illegal entry

into the vehicle.

∙ Two Remote Engine Starts, or a single

Remote Engine Start with an extension,
have already been used.

∙ The vehicle is not in P (Park).

∙ There is a detected registered key al-

ready inside of the vehicle.

∙ The Remote Engine Start feature has

been switched to the OFF position us-
ing the “Vehicle Settings” menu on the
vehicle information display. For addi-
tional information, refer to “Vehicle in-
formation display” in the “Instruments
and controls” section of this manual.

The Remote Engine Start may display a
warning or indicator in the vehicle informa-
tion display. For additional information, re-
fer to “Vehicle information display” in the
“Instruments and controls” section of this
manual.

3-20

Pre-driving checks and adjustments

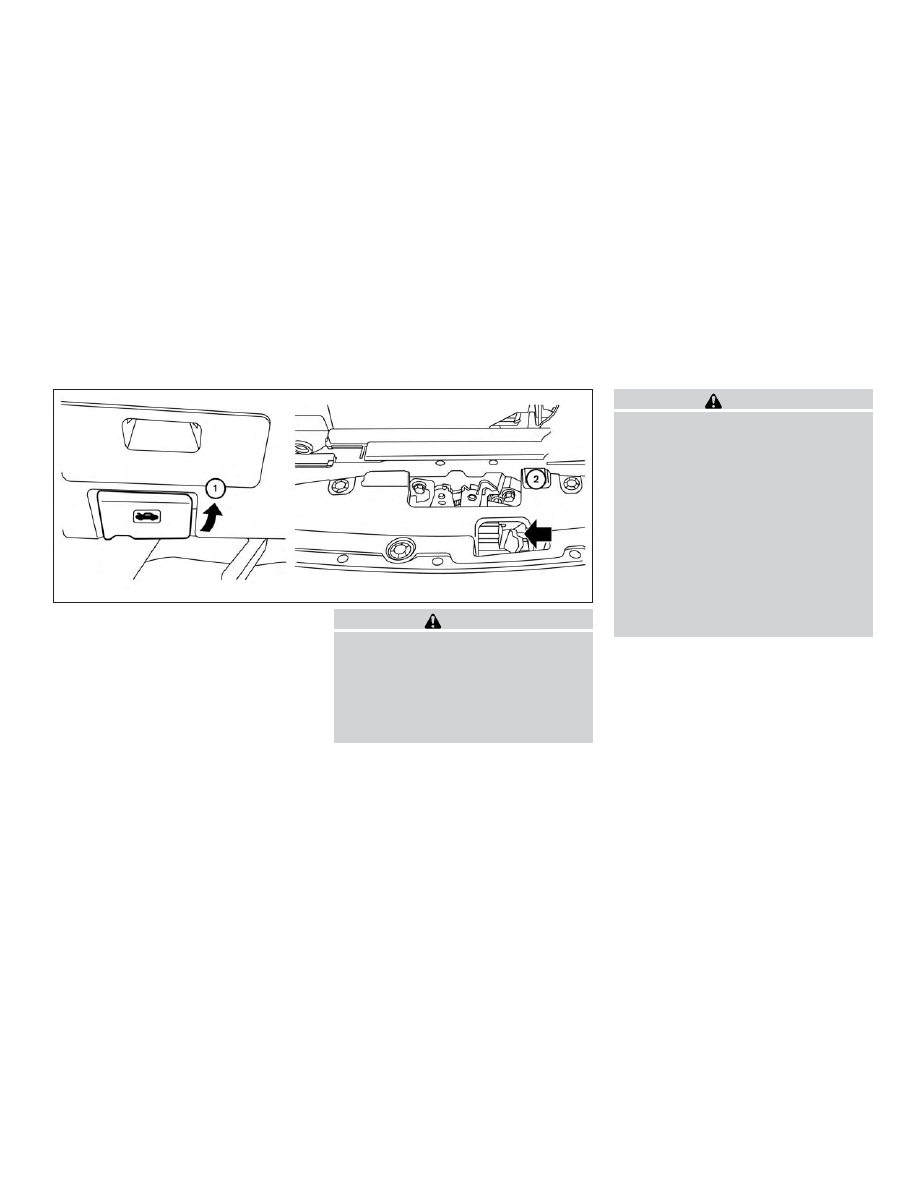

䊊

1

Pull the hood lock release handle lo-
cated below the driver side instrument
panel. The hood will spring up slightly.

䊊

2

Push the lever at the front of the hood
to the side as illustrated with your fin-
gertips and raise the hood.

When closing the hood, lower it slowly and
make sure it locks into place.

WARNING

∙ Make sure the hood is completely

closed and latched before driving.
Failure to do so could cause the hood
to fly open and result in an accident.

∙ If you see steam or smoke coming

from the engine compartment, to
avoid injury do not open the hood.

WARNING

∙ Do not drive with the trunk lid open.

This could allow dangerous exhaust
gases to be drawn into the vehicle. For
additional information, refer to “Ex-
haust gas (carbon monoxide)” in the
“Starting and driving” section of this
manual.

∙ Closely supervise children when they

are around cars to prevent them from
playing and becoming locked in the
trunk where they could be seriously
injured. Keep the car locked, with the
rear seatback and trunk lid securely
latched when not in use, and prevent
children’s access to car keys.

LPD2613

HOOD

TRUNK LID

Pre-driving checks and adjustments

3-21

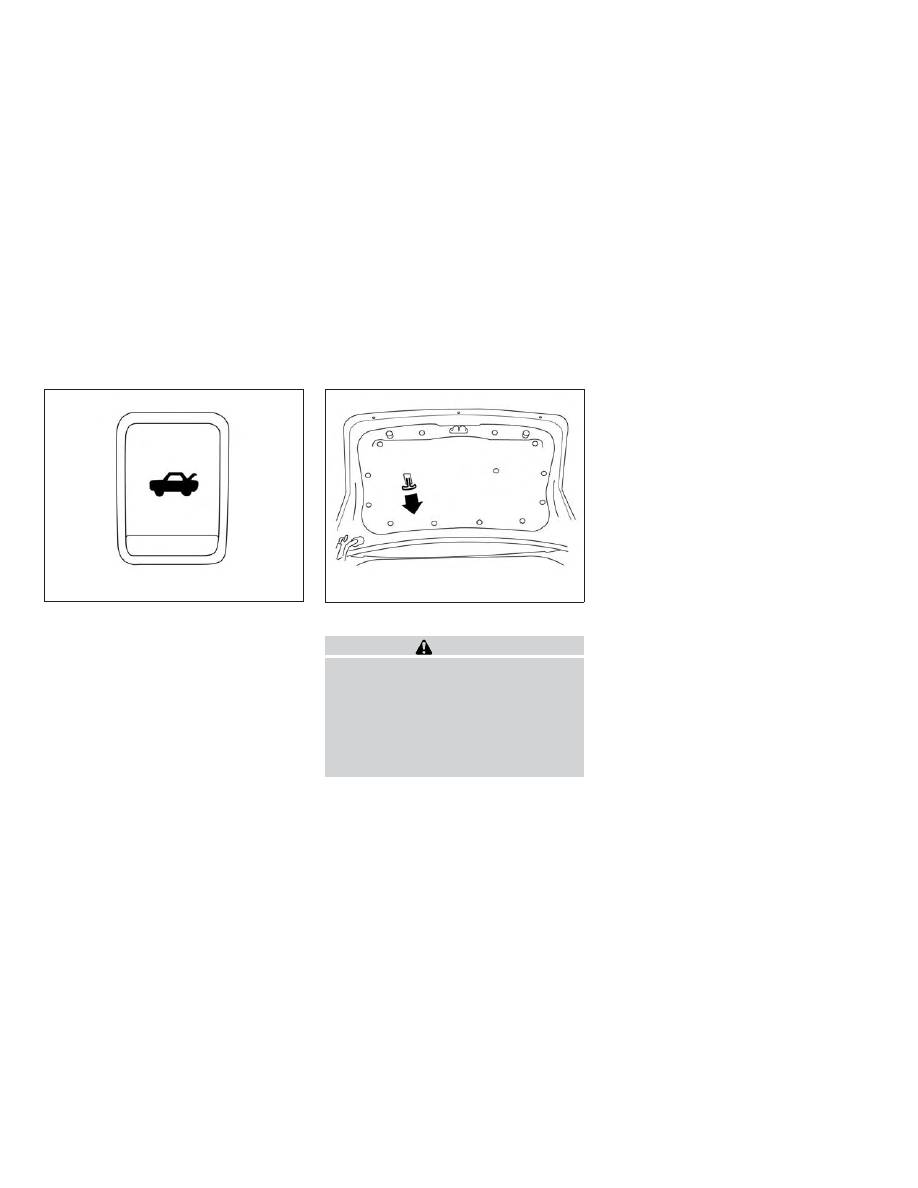

OPENER OPERATION

To open the trunk lid, push the opener
switch.

To close the trunk lid, lower and push the
trunk lid down securely.

NOTE:

You can open the trunk lid with the Intel-
ligent Key. For additional information,
refer to “NISSAN Intelligent Key®” in this
section.

INTERIOR TRUNK LID RELEASE

WARNING

Closely supervise children when they
are around cars to prevent them from
playing and becoming locked in the
trunk where they could be seriously in-
jured. Keep the car locked, with the rear
seatback and trunk lid securely latched
when not in use, and prevent children’s
access to car keys.

The interior trunk lid release mechanism
provides a means of escape for children
and adults in the event they become
locked inside the trunk.

To open the trunk from the inside, pull the
illuminated release handle until the lock re-
leases and push up on the trunk lid. The
release handle is made of a material that
glows in the dark after a brief exposure to
ambient light.

The handle is located inside the trunk com-
partment on the interior of the trunk lid.

INTERIOR TRUNK ACCESS

The trunk can be accessed from the driver’s
side or the passenger side of the rear seat.

1. Move the front seat to the most for-

ward position.

2. Pull up on the knob on the rear seat-

back.

3. Fold down the driver’s or passenger’s

side seatback.

For additional information, refer to “Seats”
in the “Safety—Seats, seat belts and supple-
mental restraint system” section of this
manual.

Instrument panel

LPD2707

WPD0385

3-22

Pre-driving checks and adjustments

WARNING

∙ Never allow anyone to ride in the

cargo area or on the rear seat when it
is in the fold-down position. Use of
these areas by passengers without
proper restraints could result in seri-
ous injury or death in an accident or
sudden stop.

∙ Properly secure all cargo with ropes or

straps to help prevent it from sliding
or shifting. Do not place cargo higher
than the seatbacks. In a sudden stop
or collision, unsecured cargo could
cause personal injury.

∙ When returning the seatbacks to the

upright position, be certain they are
completely secured in the latched po-
sition. If they are not completely se-
cured, passengers may be injured in
an accident or sudden stop.

∙ Closely supervise children when they

are around cars to prevent them from
playing and becoming locked in the
trunk where they could be seriously
injured. Keep the car locked, with the
rear seatback and trunk lid securely
latched when not in use, and prevent
children’s access to car keys.

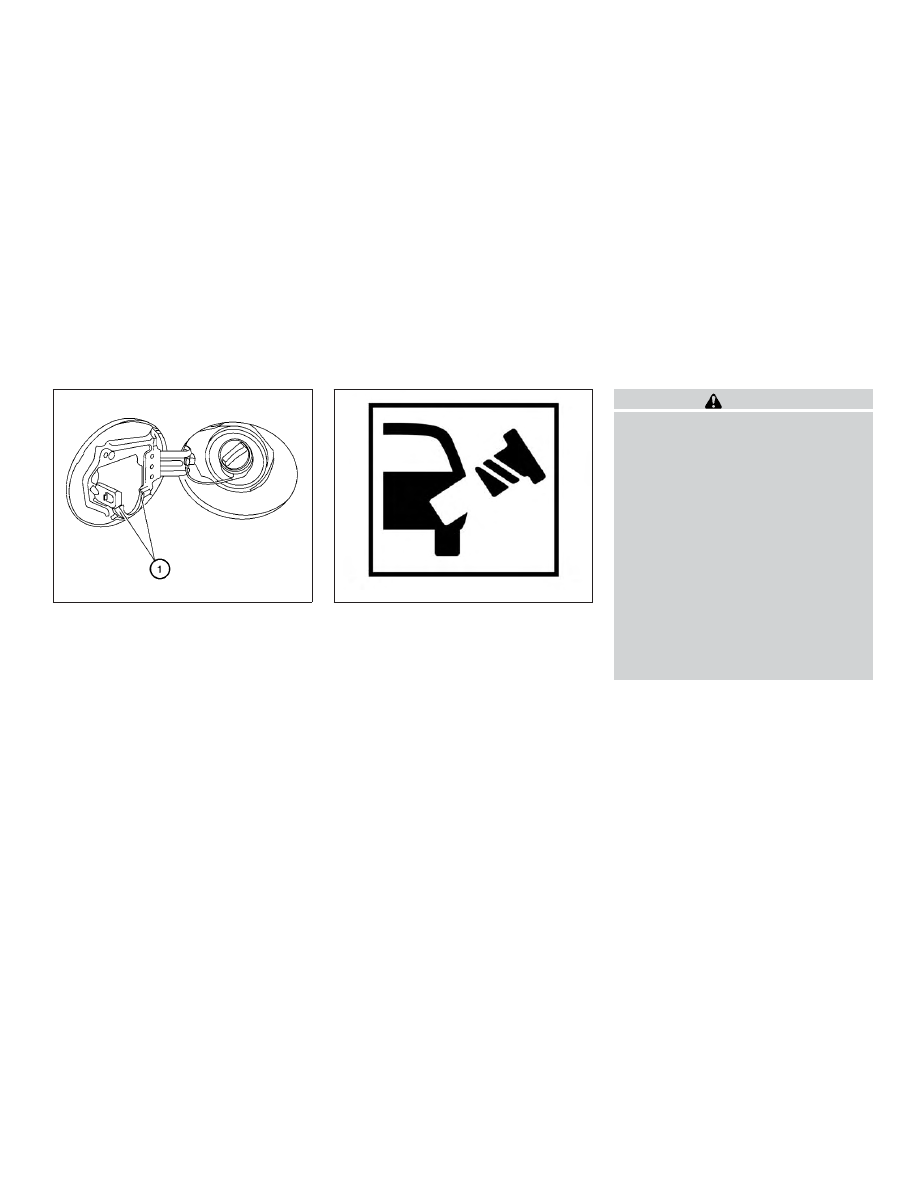

OPENING THE FUEL-FILLER DOOR

To open the fuel-filler door, push the right
side of the fuel-filler door to release.

FUEL-FILLER CAP

WARNING

∙ Gasoline is extremely flammable and

highly explosive under certain condi-
tions. You could be burned or seri-
ously injured if it is misused or mis-
handled. Always stop the engine and
do not smoke or allow open flames or
sparks

near

the

vehicle

when

refueling.

∙ Do not attempt to top off the fuel tank

after the fuel pump nozzle shuts off
automatically.

Continued

refueling

may cause fuel overflow, resulting in
fuel spray and possibly a fire.

∙ Use only an original equipment type

fuel-filler cap as a replacement. It has
a built-in safety valve needed for
proper operation of the fuel system
and emission control system. An in-
correct cap can result in a serious mal-
function and possible injury. It could
also cause the

Malfunction Indi-

cator Light (MIL) to come on.

∙ Never pour fuel into the throttle body

to attempt to start your vehicle.

WPD0454

FUEL-FILLER DOOR

Pre-driving checks and adjustments

3-23

∙ Do not fill a portable fuel container in

the vehicle or trailer. Static electricity
can cause an explosion of flammable
liquid, vapor or gas in any vehicle or
trailer. To reduce the risk of serious
injury or death when filling portable
fuel containers:

– Always place the container on the

ground when filling.

– Do not use electronic devices when

filling.

– Keep the pump nozzle in contact

with the container while you are
filling it.

– Use only approved portable fuel

containers for flammable liquid.

CAUTION

∙ Do not use a fuel containing more

than 15% ethanol in your vehicle. For
additional information, refer to “Fuel
recommendation” in the “Technical
and consumer information” section of
this manual.

∙ The Loose Fuel Cap warning will ap-

pear if the fuel-filler cap is not prop-
erly tightened. It may take a few driv-
ing trips for the message to be
displayed. Failure to tighten the fuel-
filler cap properly after the Loose Fuel
Cap warning appears may cause
the

Malfunction Indicator Light

(MIL) to illuminate.

∙ Failure to tighten the fuel-filler cap

properly may cause the

Mal-

function Indicator Light (MIL) to illumi-
nate. If the

light illuminates be-

cause the fuel-filler cap is loose or
missing, tighten or install the cap and
continue

to

drive

the

vehicle.

The

light should turn off after a

few driving trips. If the

light does

not turn off after a few driving trips,
have the vehicle inspected. It is rec-
ommended that you visit a NISSAN
dealer for this service.

∙ For additional information, refer to

“Malfunction Indicator Light (MIL)” in
the “Instruments and controls” sec-
tion of this manual.

∙ If fuel is spilled on the vehicle body,

flush it away with water to avoid paint
damage.

NOTE:

Changing ignition switch status during
the refueling process may cause a delay
in fuel gauge response.

3-24

Pre-driving checks and adjustments

To remove the fuel-filler cap:

1. Turn the fuel-filler cap counterclock-

wise to remove.

2. Put the fuel-filler cap on the cap holder

䊊

1

while refueling.

To install the fuel-filler cap:

1. Insert the fuel-filler cap straight into the

fuel-filler tube.

2. Turn the fuel-filler cap clockwise until a

single click is heard.

Loose Fuel Cap warning

The Loose Fuel Cap warning appears in the
vehicle information display when the fuel-
filler cap is not tightened correctly after the
vehicle has been refueled. It may take a few
driving trips for the message to be dis-
played. To turn off the warning, perform the
following:

1. Remove and install the fuel-filler cap as

soon as possible. For additional infor-
mation, refer to “Fuel-filler cap” in this
section.

2. Tighten the fuel-filler cap until it a single

click is heard.

WARNING

∙ Do not adjust the steering wheel while

driving. You could lose control of your
vehicle and cause an accident.

∙ Do not adjust the steering wheel any

closer to you than is necessary for
proper steering operation and com-
fort. The driver’s air bag inflates with
great force. If you are unrestrained,
leaning forward, sitting sideways or
out of position in any way, you are at
greater risk of injury or death in a
crash. You may also receive serious or
fatal injuries from the air bag if you
are up against it when it inflates. Al-
ways sit back against the seatback
and as far away as practical from the
steering wheel. Always use the seat
belts.

LPD0482

LPD2985

STEERING WHEEL

Pre-driving checks and adjustments

3-25

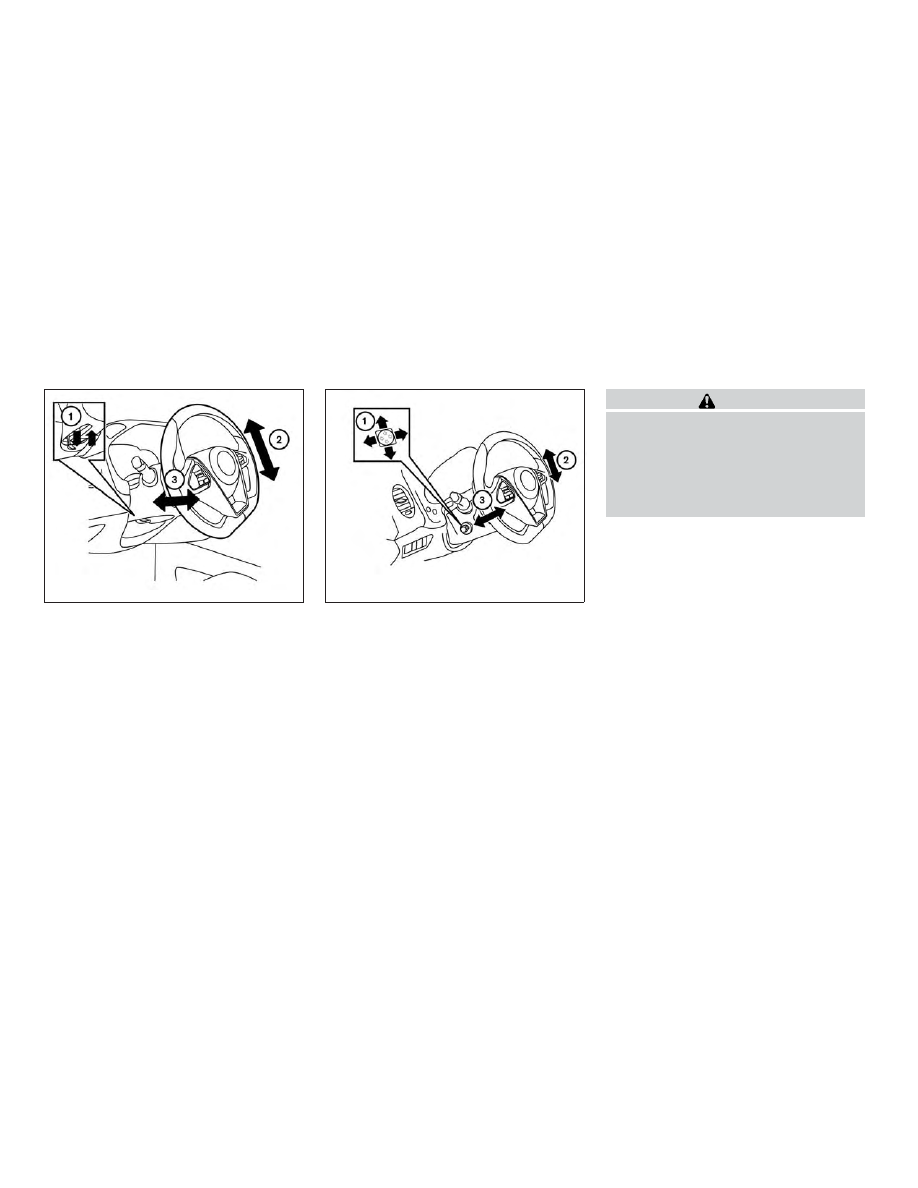

MANUAL OPERATION (if so
equipped)

Tilt and telescopic operation

Pull the lock lever

䊊

1

down:

∙ Adjust the steering wheel up or down in

direction

䊊

2

to the desired position.

∙ Adjust the steering wheel forward or

backward in direction

䊊

3

to the desired

position.

Push the lock lever

䊊

1

up firmly to lock the

steering wheel in place.

AUTOMATIC OPERATION (if so
equipped)

Tilt and telescopic operation

To adjust the steering wheel move the
switch

䊊

1

in the following directions:

∙ Adjust the steering wheel up or down in

direction

䊊

2

to the desired tilt position.

∙ Adjust the steering wheel forward or

backward in direction

䊊

3

to the desired

telescopic position.

CAUTION

For vehicles with automatic drive posi-
tioner: Failure to reset the tilt and tele-
scoping

functions

of

the

steering

wheel, after the vehicle’s battery has
been discharged, may prevent the
steering wheel position from being
adjusted.

For vehicles with automatic drive posi-
tioner: Both the tilt and telescopic steering
operation must be reset after the vehicle’s
battery has been discharged in order to
prevent the tilt and telescopic operation
from locking in one position. When the bat-
tery has been recharged or replaced, per-
form the following:

∙ For tilt operation, adjust the switch

䊊

1

so the steering wheel moves to the
highest

position

䊊

2

that

can

be

reached.

∙ For telescopic operation, adjust the

switch

䊊

1

so the steering wheel moves

to the most forward and backward po-
sition

䊊

3

that can be reached.

Performing these operations resets the
range of the steering wheel’s tilt and tele-
scopic function.

LPD2359

LPD2439

3-26

Pre-driving checks and adjustments

Entry/Exit function (if so
equipped)

The automatic drive positioner system (if
so equipped) will make the steering wheel
move up automatically when the driver’s
door is opened and the ignition switch is in
the LOCK position. This lets the driver get
into and out of the seat more easily. The
steering wheel moves back into position
when the driver’s door is closed and the
ignition switch is pushed.

For additional information, refer to “Auto-
matic drive positioner” in this section.

䊊

1

To block glare from the front, swing
down the sun visor.

䊊

2

To block glare from the side, remove
the sun visor from the center mount
and swing the visor to the side.

䊊

3

Slide the extension sun visor in or out
as needed.

CAUTION

∙ Do not store the sun visor before re-

turning the extension to its original
position.

∙ Do not pull the extension sun visor

forcibly downward.

WPD0344

SUN VISORS

Pre-driving checks and adjustments

3-27

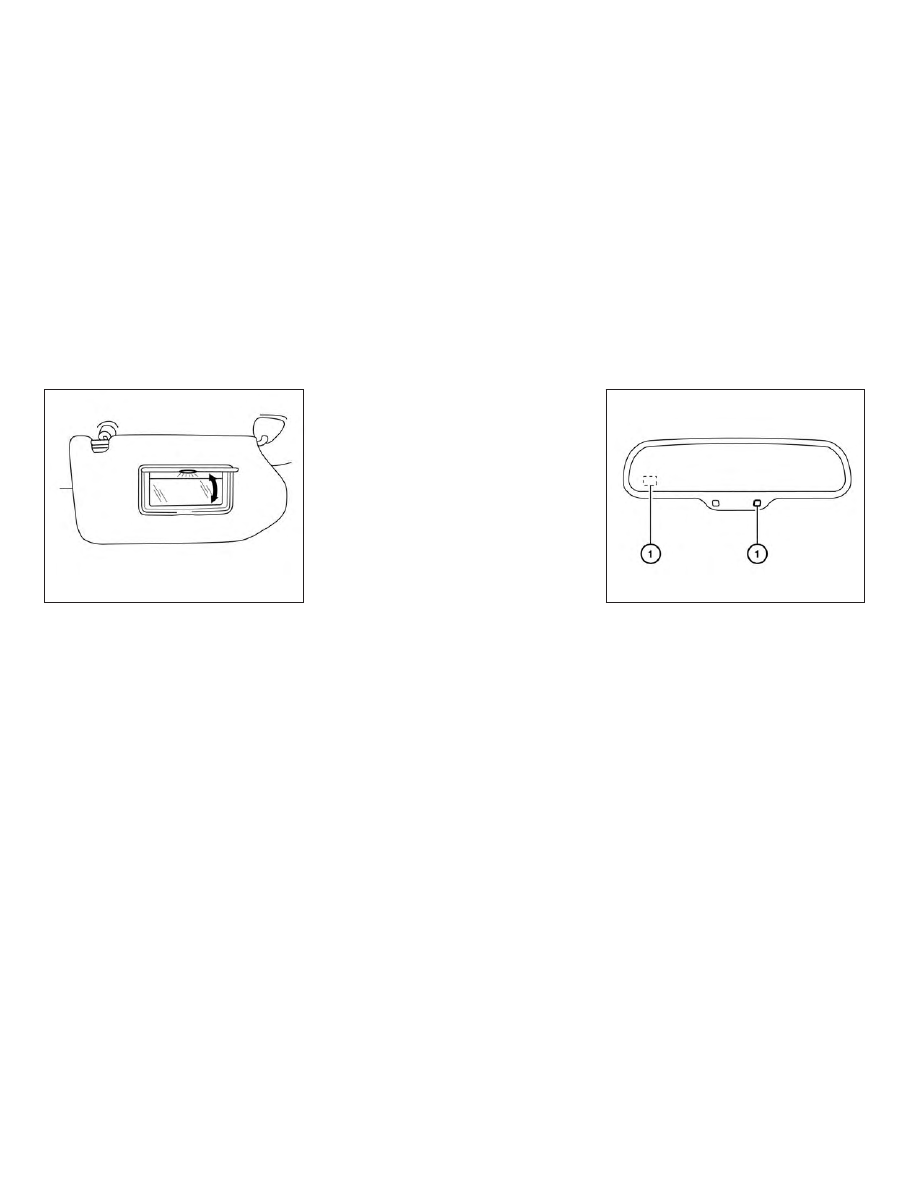

VANITY MIRRORS

To access the vanity mirror, pull the sun
visor down and flip open the mirror cover.
The vanity mirror will illuminate when the
mirror cover is open.

AUTOMATIC ANTI-GLARE
REARVIEW MIRROR

The inside mirror is designed so that it au-
tomatically dims during night time condi-
tions and according to the intensity of the
headlights of the vehicle following you. The
automatic anti-glare feature is activated
when the ignition switch is in the ON posi-
tion.

NOTE:

Do not hang any objects over the sen-
sors

䊊

1

or apply glass cleaner to the sen-

sors. Doing so will reduce the sensitivity
of the sensors, resulting in improper op-
eration.

Type A (if so equipped)

The inside mirror is designed so that it au-
tomatically dims during night time condi-
tions and according to the intensity of the
headlights of the vehicle following you. The
automatic anti-glare feature is activated
when the ignition switch is in the ON posi-
tion.

LPD2312

LPD2418

MIRRORS

3-28

Pre-driving checks and adjustments

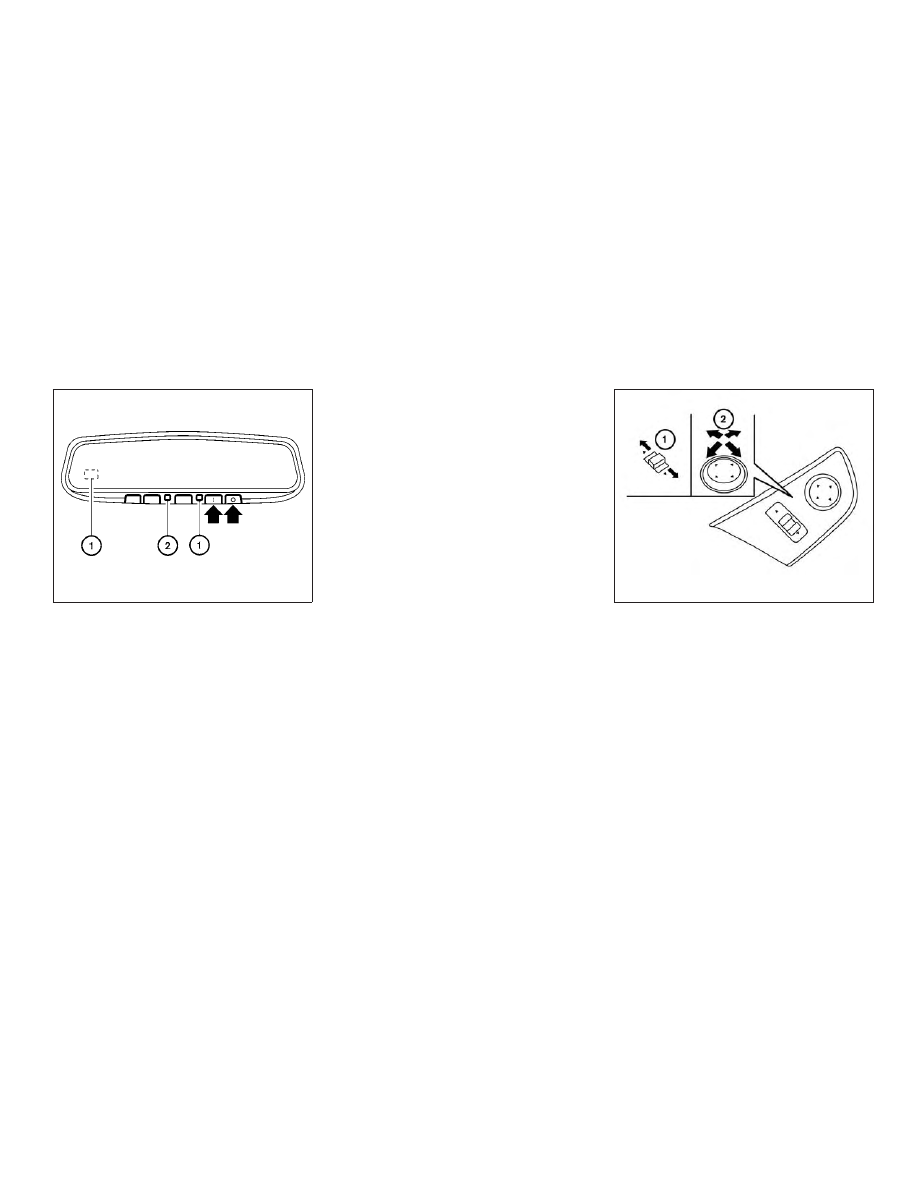

Type B (if so equipped)

The indicator light

䊊

2

will illuminate when

the automatic anti-glare feature is operat-
ing.

NOTE:

Do not hang any objects over the sen-
sors

䊊

1

or apply glass cleaner to the sen-

sors. Doing so will reduce the sensitivity
of the sensors, resulting in improper op-
eration.

To turn off the automatic anti-glare feature,
press the O button. The indicator light will
turn off.

To turn on the automatic anti-glare feature
again, press the I button. The indicator light
will turn on.

For additional information, refer to the
“HomeLink® Universal Transceiver” in the
“Instruments and controls” section of this
manual.

OUTSIDE MIRRORS

The outside mirror remote control will op-
erate only when the ignition switch is in the
ACC or ON position.

Move the small switch

䊊

1

to select the right

or left mirror. Adjust each mirror to the de-
sired position using the large switch

䊊

2

.

Move the small switch

䊊

1

to the center

(neutral) position to prevent accidentally
moving the mirror.

LPD0469

LPD2352

Pre-driving checks and adjustments

3-29

WARNING

∙ Objects viewed in the outside mirror

on the passenger side are closer than
they appear. Be careful when moving
to the right. Using only this mirror
could cause an accident. Use the in-
side mirror or glance over your shoul-
der to properly judge distances to
other objects.

∙ Do not adjust the mirrors while driv-

ing. You could lose control of your ve-
hicle and cause an accident.

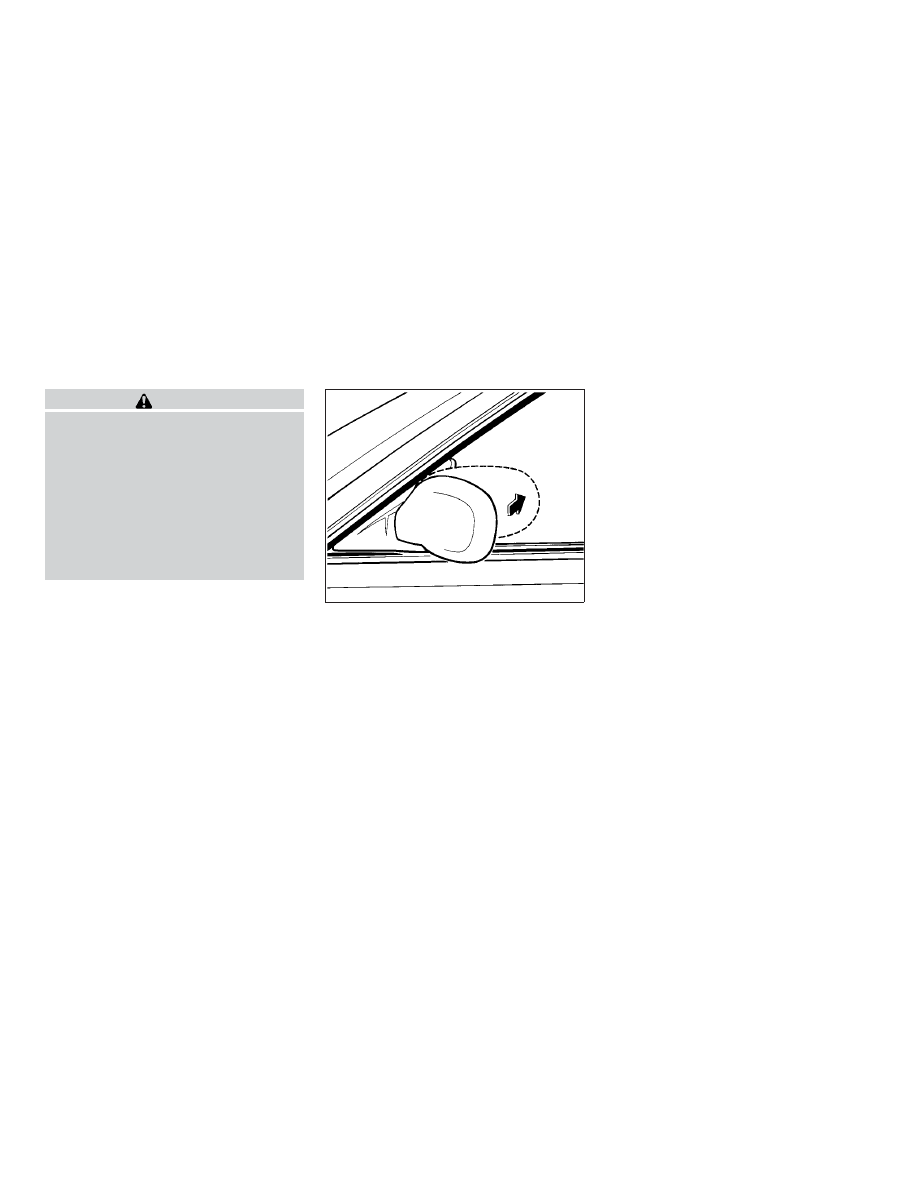

Foldable outside mirrors

Pull the outside mirror toward the door to
fold it.

Automatic anti-glare outside
mirror (Driver’s side only) (if so
equipped)

The outside mirror will automatically dim
during nighttime conditions to reduce the
glare from the headlights of trailing ve-
hicles. The automatic anti-glare feature
operates only when the ignition switch is
placed in the ON position.

The automatic anti-glare feature will be on
when starting the vehicle. The indicator
light on the automatic anti-glare rearview
mirror will illuminate when the automatic
anti-glare feature is operating.

To turn off the anti-glare feature, press the
O button on the inside rearview mirror. The
indicator light will turn off.

To turn on the anti-glare feature again,
press the I button on the inside rearview
mirror. The indicator light will turn on.

For additional information, refer to “Auto-
matic anti-glare rearview mirror” in this
section.

Heated mirrors (if so equipped)

The electric control type outside mirrors
can be heated to defrost, defog, or de-ice
for improved visibility. Push the rear win-
dow defroster switch to activate the heat-
ing function. Push the switch again to de-
activate, or

the

heating

function

will

automatically turn off after approximately
15 minutes.

MPA0008

3-30

Pre-driving checks and adjustments

Reverse tilt-down feature (if so
equipped)

The reverse tilt-down feature will turn both
outside mirror surfaces downward to pro-
vide better rear visibility close to the vehicle
when the mirror control switch is in either
the L or R position.

The mirrors automatically return to their
original position when you shift out of R
(Reverse).

The outside mirror surfaces will return to
their original position when one of the fol-
lowing has occurred:

∙ The shift lever is moved to any position

other than R (Reverse).

∙ The outside mirror control switch is set

to the neutral or center position.

∙ The ignition switch is placed in the OFF

position.

NOTE:

If the outside mirror control switch is in
the center (neutral) position, mirror sur-
face will NOT turn downward when the
shift lever is moved to R (Reverse).

For additional information regarding this
feature, refer to “Automatic drive posi-
tioner” in this section.

The automatic drive positioner system has
three features:

∙ Memory storage function (key-link)

∙ Memory storage function (switch)

∙ Entry/exit function

Key-link, when enabled, automatically re-
tains the driver’s last seat, automatic steer-
ing wheel, and outside mirror positions for
that specific key when the ignition is turned
from ON to OFF.

Each memory switch button (1 or 2) on the
driver’s door can also store one additional
position which is independent of the key-
linked position.

AUTOMATIC DRIVE POSITIONER (if so
equipped)

Pre-driving checks and adjustments

3-31

MEMORY STORAGE FUNCTION
(key-link)

Use the following process to setup key-link:

1. Unlock the vehicle with the desired In-

telligent Key while the ignition is OFF.

2. Place the ignition in the ON position.

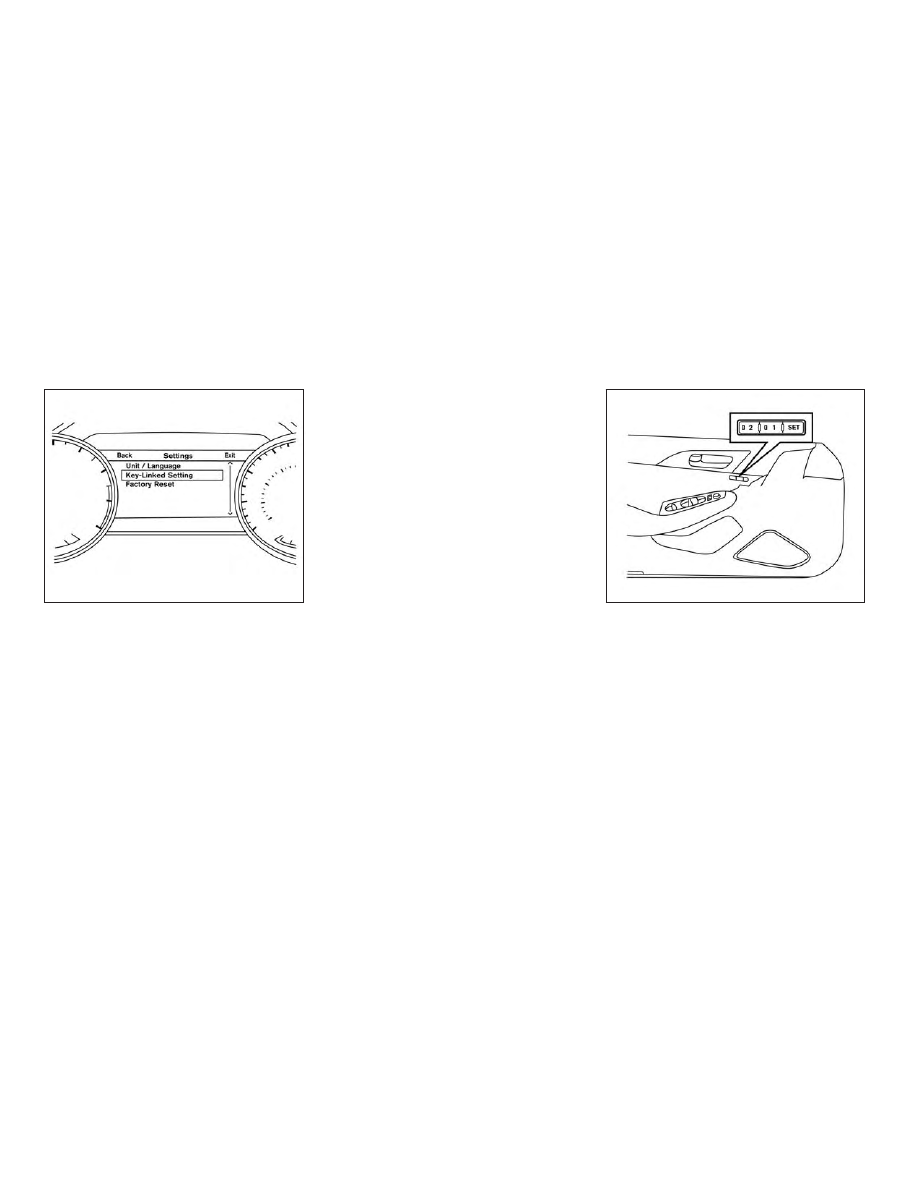

3. Within the “Settings” menu of the ve-

hicle information display, select “Key-
Linked Settings” and press the OK but-
ton on the steering switch.

4. While in the menu, press the OK button

on the steering switch to turn the sys-
tem ON/OFF.

Once step 4 is completed, every time the
ignition is switched from ON to OFF, the
memory positions of the driver’s seat, au-
tomatic steering wheel and the outside
mirrors are linked to the Intelligent Key.

Follow the same procedure if you want
to link the 2nd, 3rd or 4th Intelligent Key.

NOTE:

If new memory positions are set prior to
turning the ignition from ON to OFF, the
previously linked memory positions for
the respective key will be overwritten by
new positions.

Recalling Intelligent Key memory
positions

If the “Key-Linked Settings” are enabled in
the vehicle information display for that par-
ticular key, every time you enter the vehicle
the driver’s seat, automatic steering wheel,
and outside mirrors will automatically
move to the driver’s last position of the
respective Intelligent Key.

NOTE:

The key-linked memory positions can be
different from the positions stored in the
memory switch (1 or 2).

MEMORY STORAGE FUNCTION

Two positions for the driver’s seat, steering
column (if so equipped), and outside mir-
rors can be stored in the automatic drive
positioner memory. Follow these proce-
dures to use the memory system.

1. Place the ignition in the ON or ACC po-

sition (The vehicle should be stopped
while setting the memory).

2. Adjust the driver’s seat, steering col-

umn (if so equipped), and outside mir-
rors to the desired positions by manu-
ally operating each adjusting switch.
For additional information, refer to

LDP2432

LPD2348

3-32

Pre-driving checks and adjustments

“Seats” in the “Safety—Seats, seat belts
and supplemental restraint system”
section of this manual, and “Steering
wheel” and “Outside mirrors” in this sec-
tion.

3. Push the SET switch and, within 5 sec-

onds, push the memory switch (1 or 2).

4. The indicator light for the pushed

memory switch will come on and stay
on for approximately 5 seconds.

5. The chime will sound if the memory

has been stored.

NOTE:

If a new memory position is stored in the
same memory switch, the previous
memory position will be overwritten by
the new stored position.

Confirming memory storage

Push the SET switch.

∙ If a memory position has not been

stored in the switch (1 or 2) the indicator
light for the respective switch will come
on for approximately 0.5 seconds.

∙ If a memory position has been stored in

the switch (1 or 2) then the indicator light
for the respective switch will stay on for
approximately 5 seconds.

Linking an Intelligent Key to the
meter display (if so equipped)

Each Intelligent Key, up to a maximum of
four, can be linked to the meter display.

1. When the system is enabled, the recog-

nized Intelligent Key is displayed at start
up, as well as within “Key-Linked Set-
tings”.

2. When the system is active, the meter

setting items are memorized for each
Intelligent Key that has been enabled in
the system.

3. The auto drive positioner system is

memorized automatically when the ig-
nition switch is turned from ON to OFF
by the Intelligent Key with no need to
set separate buttons for recalling and
memorizing positions.

4. If two Intelligent Keys are in the vehicle,

the system will recognize the Intelli-
gent Key that was used most recently,
such as to unlock/lock the door.

5. If there is a desire to change to another

Intelligent Key while in the vehicle, the
user must place the ignition switch in
the OFF position and initiate communi-
cation from the desired Intelligent Key.

a. Ignition from ON position to the OFF

b. Unlock door with the desired Intelli-

gent Key

c. The desired Intelligent Key number

should appear on the meter display.

ENTRY/EXIT FUNCTION

This system is designed so that the driver’s
seat and steering column will automati-
cally move when the shift lever is in the P
(Park) position. This allows the driver to
easily get in and out of the driver’s seat.

The driver’s seat will slide backward and
the steering wheel will move up:

∙ When the driver’s door is opened

and the ignition switch is in the
OFF position.

∙ When the ignition switch is turned from

ACC to OFF with the driver’s door open.

Pre-driving checks and adjustments

3-33
